ModuLaro GH192002 Manual del instalador
Montage-, Aufbau- und Wartungsanleitung ● Assemblage, manuel de montage et d’entretien ● Montaje,
instalación y mantenimiento ● Manuale di montaggio, installazione e manutenzione ● Monterings- og
vedlikeholdsmanual ● Monterings-, installations- och underhållsmanual ● Kokoamis-, asennus- ja huolto-ohje ●
Vejledning for montering og vedligehold ● Handleiding voor montage, installatie en onderhoud ● Manual de
montagem, instalação e manutenção ● Návod k montáži, instalaci a údržbě ● Instrukcja montażu, instalacji i
konserwacji ● Surinkimo, montavimo ir priežiūros vadovas ●Montāžas, uzstādīšanas un apkopes rokasgrāmata ●
Руководство по сборке и обслуживанию ● Montaaži-, paigaldus- ja säilitamise juhend
Wooden greenhouse/garden gazebo
Assembly, installation and maintenance manual

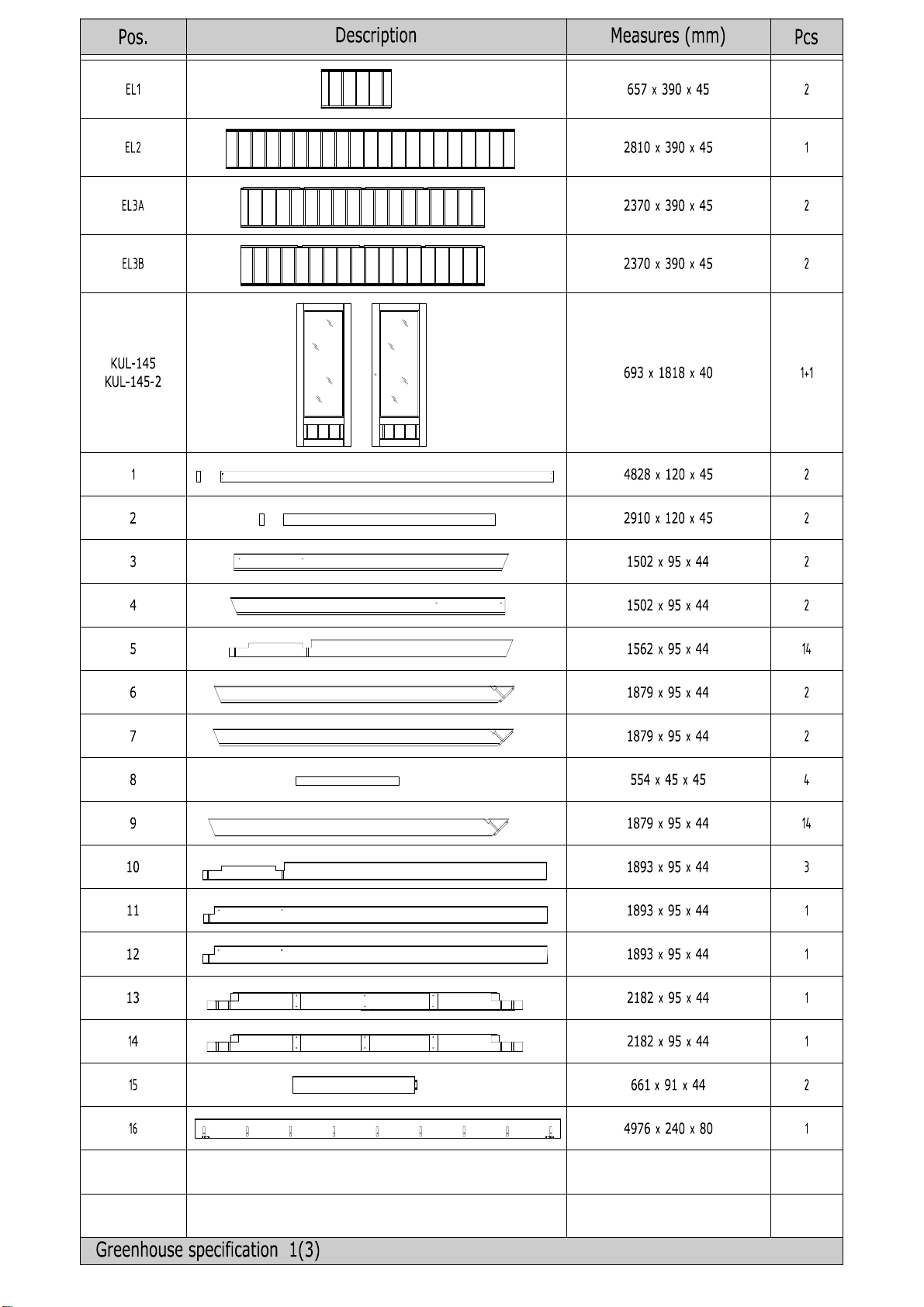

Pos. Description Measures (mm) Pcs
EL1 657 x 390 x 45 2
EL2 2810 x 390 x 45 1
EL3A 2370 x 390 x 45 2
EL3B 2370 x 390 x 45 2
KUL-145
KUL-145-2 693 x 1818 x 40 1+1
14828 x 120 x 45 2
22910 x 120 x 45 2
3 1502 x 95 x 44 2
4 1502 x 95 x 44 2
51562 x 95 x 44 14
6 1879 x 95 x 44 2
7 1879 x 95 x 44 2
8 554 x 45 x 45 4
9 1879 x 95 x 44 14
10 1893 x 95 x 44 3
11 1893 x 95 x 44 1
12 1893 x 95 x 44 1
13 2182 x 95 x 44 1
14 2182 x 95 x 44 1
15 661 x 91 x 44 2
16 4976 x 240 x 80 1
Greenhouse specification 1(3)
Pos. Description Measures (mm) Pcs
20 1502 x 45 x 12 20
211827 x 45 x 12 7
22 1478 x 45 x 12 4
23 1814 x 45 x 12 4
24 1910 x 45 x 12 18
25 1895 x 45 x 12 2
26 2410 x 45 x 12 4
27 1383 x 45 x 12 2
28 1818 x 45 x 12 1
33 360 x 173 x 15 32
101 Glass - clear, tempered 578 x 1115 x 416
102 Glass - clear, tempered 578 x 1895 x 412
103 Glass - clear, tempered 578 x 1030 x 44
104 Glass - clear, tempered 680 x 1458 x 4 4
105 Glass - clear, tempered 704 x 1458 x 42
106 Glass - clear, tempered 700 x 1862 x 42
107 Glass - clear, tempered 620 x 910 x 44
Greenhouse specification 2(3)
Pos. Description Measures (mm) Pcs
F1Thermovent 7kg 4
F2 55 x 60 8
F3 62 x 40 x 13 18
F4
QHP15x57Zn
15 x 57 4
F5
QKRPP6x120ZnTX
Ø 6 X 120 8
F6
QKRPP5x90ZnTX
Ø 5 X 90 115
F7
QKRYP5x55RVTX
Ø 5 X 55 390
F8
QKRYP4_2x38RVTX
Ø 4.2 X 38 310
F9
QKRPP3_5x40ZnTX
Ø 3.5 X 40 12
F10
QKRPP4x25Zn
Ø 4 X 25 6
F11
Polt M6
Ø 6 X 200 9
F12
QMUKK6Zn
M6 9
F13
QSE6x18Zn
Ø 6 X 18 18
F14 2488 x 120 x 30 2
F15 100 x 121 x 31 1
F16 QHA150Zn 150 mm 2
F17 QUNAL 1set
F18 QRUAu 1set
F19 QLIKA 1set
F20 QTI 3x 8MU 0.8 m 1
F21 QR35100Zn 35 x 100 2
F22
QKRYP3x16Zn
Ø 3 X 16 16
Greenhouse specification 3(3)
Drawn by Date
DrawingObject name
Page
Scale
Paper
Näituse 25, Tartu 50409, Estonia
Checked by
Approved by
Date
Date 1
EMILIA 13.8 TU Elevations, plan
007
1:50
A3
03.06.2021
A
B
C
D
E
F
87654321
F
E
D
C
A
B
1 8765432
3000
4828
39.00°39.00°
2878
1621
1943
1407
4828
3000
det 1 - 2 pcs
det 2 - 2 pcs
F5 - 8 pcs
1
4828
3000
5684
1
2
1
F5
!!! !!!
!!!
2
2
EL 1 - 2 pcs
EL 2 - 1 pcs
EL 3A - 2 pcs
EL 3B - 2 pcs
F6 -26 pcs
EL3A
EL2
EL1
EL3B
F6
F6
EL2
95
mm
44
mm
EL1
EL3
1495
mm
EL3B
EL3A
3
det 3 - 2 pcs
det 4 - 2 pcs
det 6 - 2 pcs
det 7 - 2 pcs
det 33 - 4 pcs
F6 - 16 pcs
F7 - 48 pcs
F6
F6
EL1
129.00°
1463
2684
3
7
4 mm
4 mm
33
F7
a´12x
33
F6
4
6
3
7
33
4
6
33
3
7
33
4
F12
F13F13F11
det 16 - 1 pcs
F11 - 2 pcs
F12 - 2 pcs
F13- 4 pcs
16
5
F6
F6
F6
1407
mm
15
13
11
12
15
14
10
det 10 - 3 pcs
det 11 - 1 pcs
det 12 - 1 pcs
det 13 - 1 pcs
det 14 - 1 pcs
det 15 - 2 pcs
F6 - 34 pcs
