Modellbau Laffont H3301 Manual de usuario

Dipl.-Ing. Stefan Laffont

Postanschrift:

Schlossparkstraße 23

D-52072 Aachen

Tel.: 0241 - 912 97 36

E-Mail: [email protected]

www.Modellbau-Laffont.de

www.Modellbau-Laffont.com (Online-Shop)

Dieser Bausatz enthält:

- alle Bauteile aus hochwertigem, durchgefärbten Architektur-Hartkarton

in matter, realistischer Farbgebung, präzise geschnitten

- Fensterfolie

- ausführliche Bauanleitung mit 3D-Darstellungen

Modellbauartikel, kein Kinderspielzeug, nicht für Kinder unter 15 Jahren

Abmessungen des montierten Bausatzes (LxBxH): ca. 271x161x83mm

odellbau affont

PROFESSIONALLASERCUT

Art.-Nr. H3301

Bausatz Maßstab 1:87 (Spur H0)

Gewerbehalle

Hinweise für den Zusammenbau:

Der Bausatz besteht aus durchgefärbtem Architektur-Hartkarton in matter,

realistischer Farbgebung und benötigt daher keine Lackierung, kann jedoch z.B.

mit Pulverfarben oder vielen anderen Farben lackiert oder gealtert werden.

Die Anhängepunkte der Bauteile sind z.B. mit einem Cutter zu lösen.

Für die Verklebung wird handelsüblicher Express-Holzleim empfohlen. Der Kleber sollte dünn

und flächig verteilt werden. Bei kleinen Bauteilen kann der Kleber z.B. mit einem Zahnstocher

aufgetragen werden. Für die Verklebung der Fensterfolie wird Alleskleber empfohlen. Die

Bauteile sollten nach dem Verkleben einige Minuten mit Gewichten beschwert oder mit

Klammern zusammengepresst werden.

Notes for assembly:

The kit consists of solid colored architectural hard cardboard in matt,

realistic coloring and therefore does not require painting, but may e.g.

be painted or aged with powder paints or many other colors.

The attachment points of the components are e.g. to solve with a cutter.

For the gluing commercial wood glue is recommended. The glue should be thin

and distributed over a wide area. For small components, the adhesive may e.g. with a toothpick

be applied. For gluing the window foil, all-purpose glue is recommended.

The components should be weighted with weights for a few minutes after bonding or with

Clamps are pressed together.

a1

b1

d1 d2

c1

c2

c3

c4

g1

f2

f3 f4 f5

f6

f7

f8 f9

f10

f1

e3

e4

e1

e2

e5

e7

e6

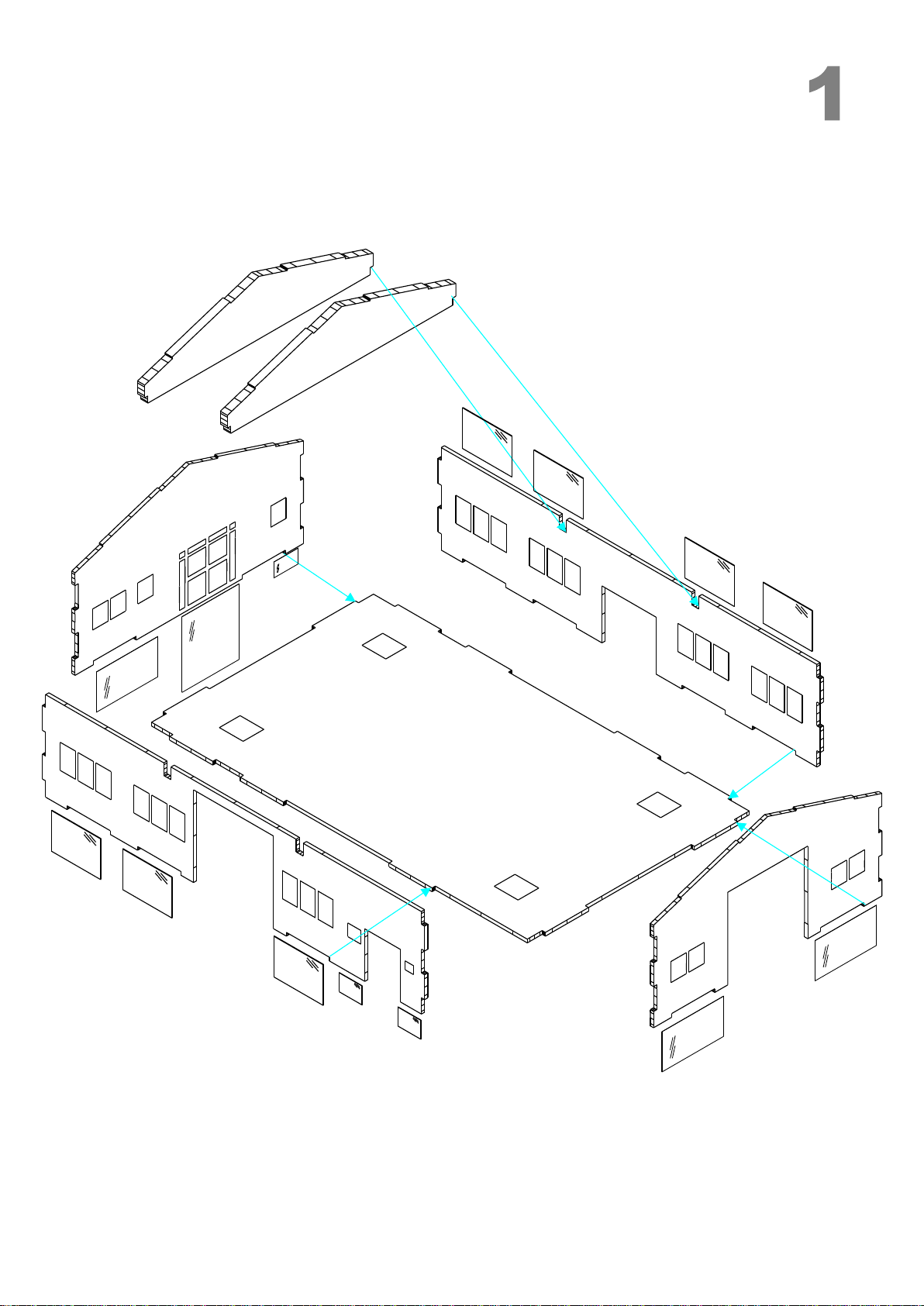

First film cut to size and glue inside

zuerst Folie zuschneiden

und auf Innenseite kleben

First film cut to size and glue inside

zuerst Folie zuschneiden

und auf Innenseite kleben

4x a1

b1

c4

c3

c2

c1

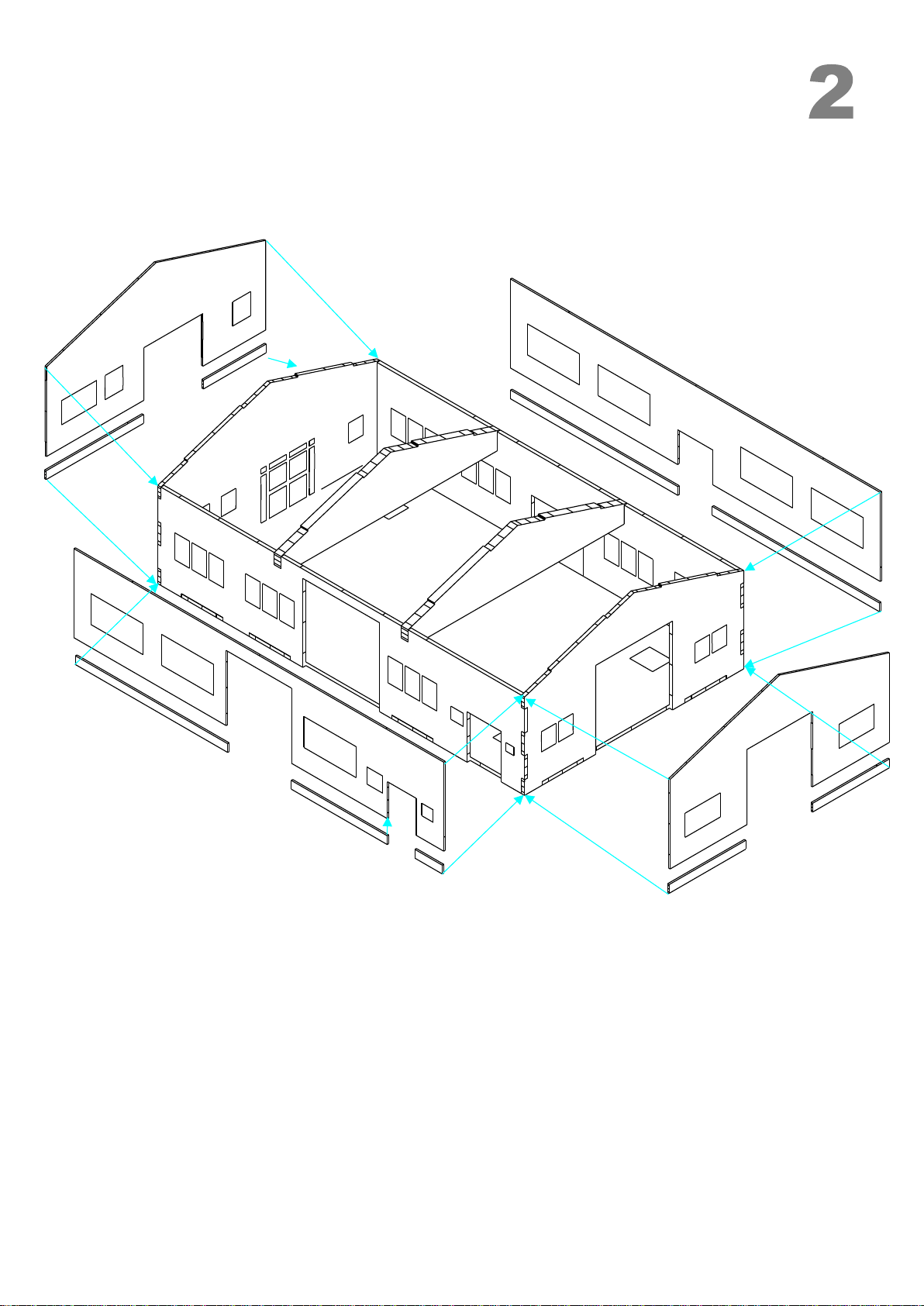

zuerst seiten,

dann Längsseiten montieren

Giebel

first gable ends, then longitudinal sides mount

e2

e4

e3

e1

f5

f4

f3

f6

f6

f7

f7

f8

f9

glue inside

auf Innenseite

kleben

glue inside

auf Innenseite

kleben

auf Innenseite

kleben

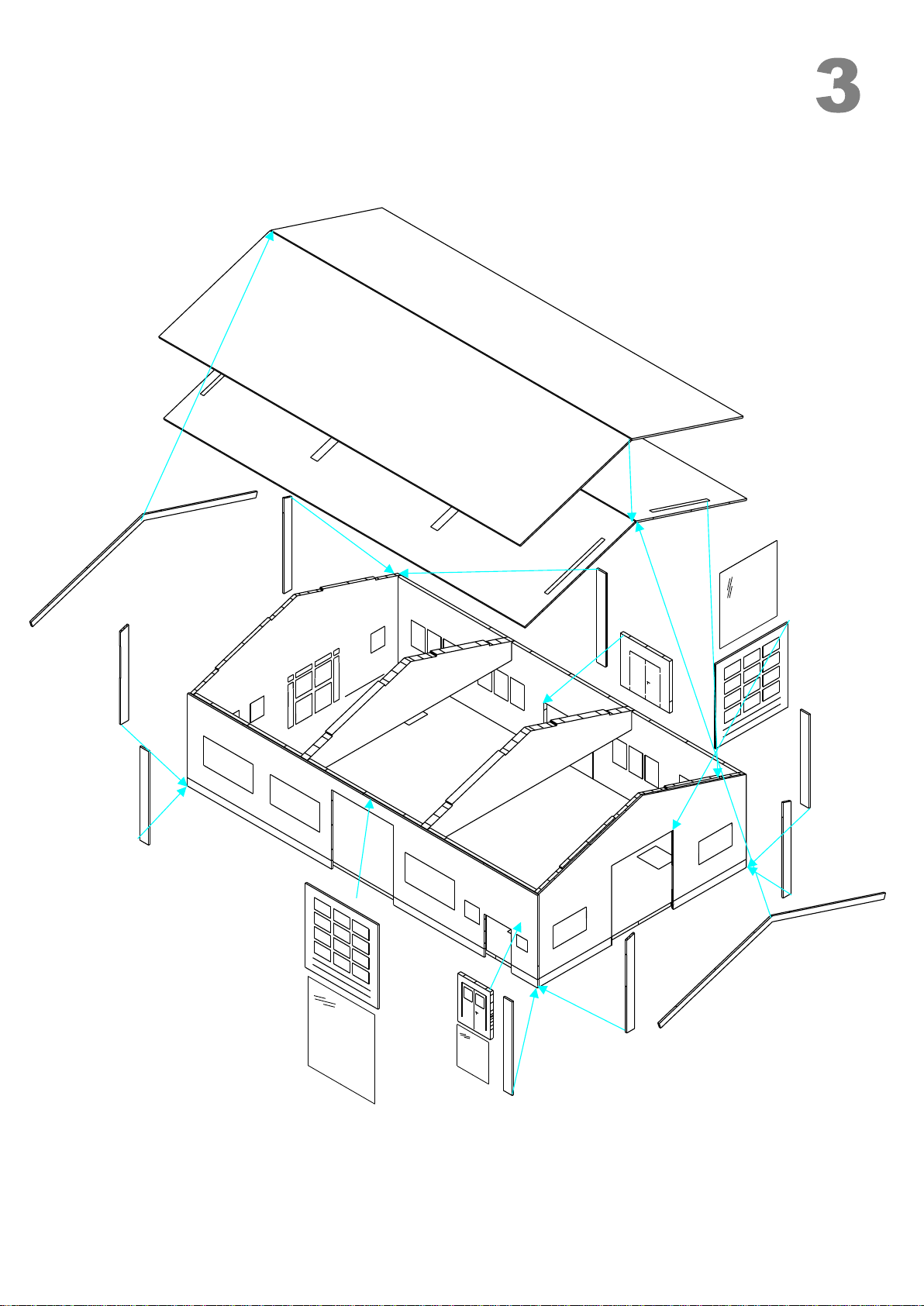

First film cut to size and glue inside

zuerst Folie zuschneiden

und auf Innenseite kleben

vorsichtig

knicken

cautious wrinkles

vorsichtig

knicken

cautious wrinkles

f1

g1

f2

f2

d2

d1

e6

e6

e5

e5

e7

e7

e7

e7

f10

f10
