Milwaukee 48-08-2744 Manual de usuario

FRAMING NAILER EXTENDED MAGAZINES

MAGASINS À CAPACITÉ ÉTENDUE DE CLOUEUSE DE CHARPENTERIE

CARTUCHOS EXTENDIDOS DE LA CLAVADORA DE ENTRAMADO

IMPORTANT SAFETY INSTRUCTIONS

WARNING

READ ALL SAFETY WARNINGS

AND ALL INSTRUCTIONS. Before

use, read this instruction sheet, the tool instructions,

and all labels on the tool. Failure to follow the warnings

and instructions may result in serious injury. SAVE all

warnings and instructions for future reference.

SAVE THESE INSTRUCTIONS

SPECIFICATIONS

48-08-2744 For use with.............................. 2744-20

48-08-2745 For use with............................... 2745-20

ASSEMBLY

WARNING

To reduce the risk of injury, always

unplug tool or remove battery pack

before attaching or removing accessories or making

adjustments.

Always wear proper eye protection marked to com-

ply with ANSI Z87.1.

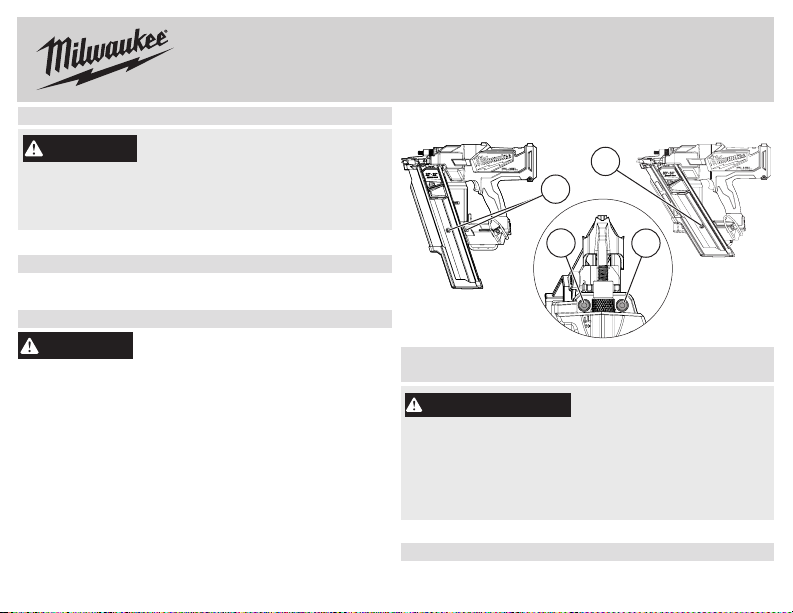

Installing extended magazines

Extended magazines provide increased nail capacity.

1. Remove battery pack.

2. Remove all fasteners.

3. To remove the standard magazine, loosen and remove

the 3 hex bolts (1) using the hex wrench supplied.

4. Install extended magazine using same 3 hex bolts.

NOTE: A 4th hex bolt (1) is included with the

Cat. No. 48-08-2744 extended magazine to secure

the magazine support bracket.

5. Before restartingwork, followthe stepsunder “Required

Daily Testing” in the tool’s Operator’s Manual.

Cat. No. /

No de Cat.

2744-20

Cat. No. /

No de Cat.

2745-20

INSTRUCTIONS IMPORTANTES

CONCERNANT LA SÉCURITÉ

AVERTISSEMENT

LIRE TOUTES LES

AVERTISSEMENTS DE

SÉCURITÉ ET TOUTES LES INSTRUCTIONS. Avant

utilisation, lisez cette notice, le mode d'emploi et toutes

les étiquettes apposées sur l'outil. Le non respect des

avertissements et des instructions peut entraîner des

blessures graves. conservez tous les avertissements

et instructions pour référence ultérieure.

CONSERVER CES INSTRUCTIONS

SPECIFICATIONS

48-08-2744 Pour une utilisation avec............ 2744-20

48-08-2745 Pour une utilisation avec............ 2745-20

MILWAUKEE TOOL

13135 West Lisbon Road

Brookeld, WI 53005 USA

58220148d3 961013904-01(A)

08/20 Printed in China

MONTAGE

AVERTISSEMENT

Pour réduire les risques de

blessure, débranchez toujo-

urs l'outil ou retirez le module batterie avant de

xer ou de retirer des accessoires ou d'e󰀨ectuer des

réglages.

Toujours porter la protection oculaire appropriée

certiée conforme à la norme ANSI Z87.1.

Installation de magasins à capacité étendue

Les magasins à capacité étendue o󰀨rent une capacité

augmenté de clous.

1. Retirer le bloc-piles.

2. Retirer toutes les agrafes.

3. Pour retirer le magasin conventionnel, desserrer et

retirer les 3 boulons hexagonaux (1) à l’aide de la

clé hexagonale fournie.

4. Installer le magasin à capacité étendue à l’aide des

3 mêmes boulons hexagonaux.

REMARQUE : Le magasin étendu No de Cat.

48-08-2744 est muni d’un 4ème boulon hexagonal

pour sécuriser le support du magasin.

5. Avant de redémarrer le travail, suivez les étapes

suivantes : « Test quotidien requis » dans le Manuel

de l’opérateur de l’outil.

IMPORTANTES INSTRUCCIONES

DE SEGURIDAD

ADVERTENCIA

LEA TODAS LAS

ADVERTENCIAS Y TODAS LAS

INSTRUCCIONES DE SEGURIDAD.Antes de usar, lea

esta hoja de instrucciones, las instrucciones de la

herramienta y todas las etiquetas de la herramienta.

El incumplimiento de las advertencias e instrucciones

puede provocar lesiones graves. Guarde todas las

advertencias e instrucciones para futuras referencias.

CONSERVE ESTAS INSTRUCCIONES

ESPECIFICACIONES

48-08-2744 Para uso con.............................. 2744-20

48-08-2745 Para uso con.............................. 2745-20

ENSAMBLAJE

ADVERTENCIA

Para reducir el riesgo de lesio-

nes, siempre desenchufe la

herramienta o retire la batería antes de colocar o

quitar accesorios o realizar ajustes.

Siempre utilice la protección de ojos adecuada in-

dicada para cumplir con lo dispuesto en la norma

ANSI Z87.1.

Instalación de los cartuchos extendidos

Los cartuchos extendidos proveen más capacidad

de clavos.

1. Extraiga la batería.

2. Retire todos los sujetadores.

3.Para retirar el cartucho estándar, aoje y retire los

3 pernos hexagonales (1) utilizando la llave hex-

agonal provista.

4. Instale el cartucho extendido con los mismos 3

pernos hexagonales.

NOTA: Incluye un (1) cuarto perno hexagonal con

el cartucho extendido del Cat. No. 48-08-2744 para

jar el soporte del cartucho.

5. Antes de reiniciar el trabajo, siga los pasos que se

encuentran en "Pruebas diarias requeridas" en el

Manual del operador de la herramienta.
