Miele professional DOS-Modul G 60 Manual de usuario
DOS-Modul G 60
DMontageanweisung
GFitting instructions
FNotice de montage
IIstruzione di montaggio
EInstrucciones de montaje
PInstruções de montagem
MMontage-instructies
jMonteringsanvisning
SMonteringsanvisning
NMonteringsveiledning
fAsennusohje
04 915 421
M.-Nr.
D. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
G. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
F. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 11
I. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 15
E. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 19
P. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 23
M. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 27
j. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 31
S. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 35
N. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 39
f. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 43
2
Das DOS-Modul G 60 ist ein externes
Dosiersystem. Es dosiert in den ent-
sprechenden Programmabschnitten au-
tomatisch flüssige Spülzusätze, z. B.
Reinigungsmittel. Dadurch entfällt das
Füllen des Dosierbehälters in der Tür
der Spülautomaten.
DOS-Module können auch nachträglich
montiert und angeschlossen werden.
DOS-Module dürfen nur vom
Miele-Kundendienst angeschlossen
werden.
Beachten Sie die Sicherheitshinwei-
se des Gerätes, an welches das
DOS-Modul angeschlossen wird.
Ihr Beitrag zum Umweltschutz
Entsorgung der Transportverpackung
Die Verpackung schützt das Gerät vor
Transportschäden. Die Verpackungs-
materialien sind nach umweltverträgli-
chen und entsorgungstechnischen Ge-
sichtspunkten ausgewählt und deshalb
recyclebar.
Das Rückführen der Verpackung in den
Materialkreislauf spart Rohstoffe und
verringert das Abfallaufkommen. Ihr
Fachhändler nimmt die Verpackung zu-
rück.
Entsorgung des Altgerätes
Altgeräte enthalten vielfach noch wert-
volle Materialien. Geben Sie deshalb Ihr
Altgerät entweder über Ihren Händler
oder über das öffentliche Sammelsys-
tem in den Materialkreislauf zurück. Bit-
te sorgen Sie dafür, dass das Altgerät
bis zur Entsorgung kindersicher aufbe-
wahrt wird.
Gerätebeschreibung
3

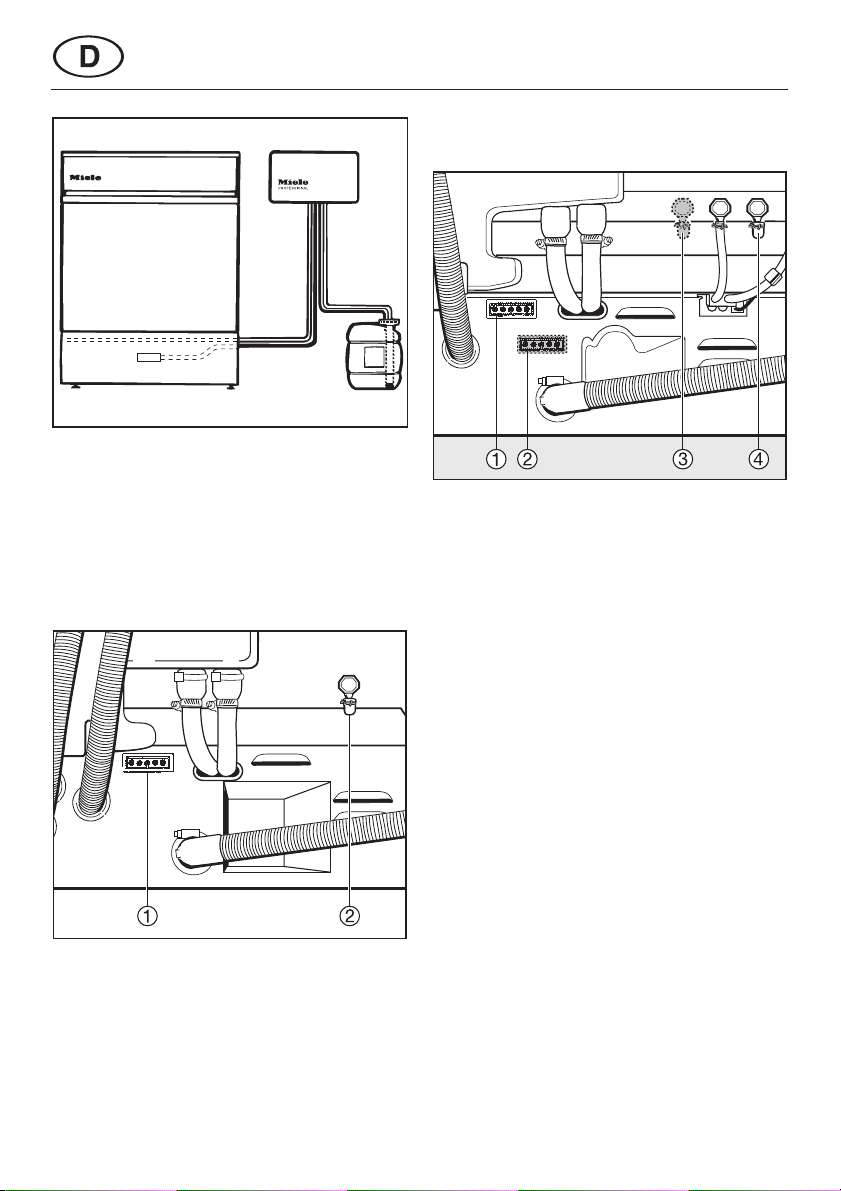

Die Anschlüsse für die Stromversor-
gung und den Dosierschlauch befinden
sich an der Geräterückwand der Spül-
automaten.
60 cm breite Geräte mit einem
Dosieranschluss
a= Anschluss Stromversorgung
Reinigungsmittel
b= Anschluss Dosierschlauch
Reinigungsmittel
60 cm breite Geräte mit mehreren
Dosieranschlüssen
a= Anschluss Stromversorgung
Reinigungsmittel
b= Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
c= Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
d= Anschluss Dosierschlauch
Reinigungsmittel
Montage und Anschluss
4
G 7804
a= Anschluss Stromversorgung
Reinigungsmittel
b= Anschluss Dosierschlauch
Reinigungsmittel
90 cm breite Geräte
a= Anschluss Stromversorgung
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
b= Anschluss Dosierschlauch
chem. Desinfektionsmittel/
Reinigungsmittel (falls vorhanden)
Montage und Anschluss
5
Für die Wandmontage liegen dem
DOS-Modul zwei Linsenblechschrau-
ben (4,8 x 32) und zwei Dübel (8 mm)
bei.

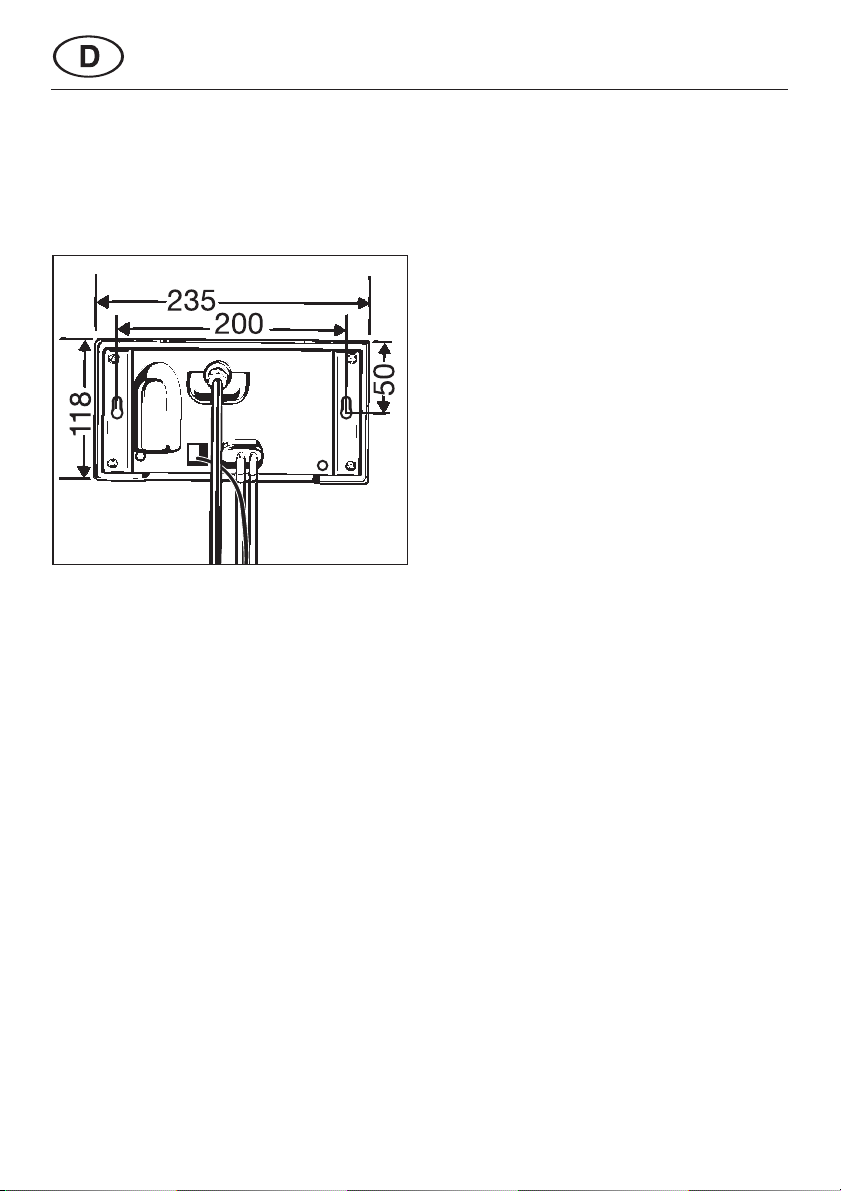

Maße:
^Modul an der Wand anbringen.
^Stromversorgung und Dosier-
schlauch anschließen.
^Verschlussstopfen der Sauglanze
verschieben, um die Länge der
Sauglanze der Containergröße anzu-
passen.
^Behälter füllen, die Sauglanze einset-
zen und Verschlussstopfen fest zu-
drehen.
Entlüftung und Einstellung der Dosier-
mengen sind in den Gebrauchsanwei-
sungen der Spülautomaten beschrie-
ben.
Montage und Anschluss
6
The DOS-Module G 60 is an external
dispensing unit. It automatically dis-
penses liquid cleaning agents at the
correct programme stage. The deter-
gent dispenser unit in the machine door
does not need to be filled.
DOS-Modules can also be fitted and
connected up after the machine has
been installed.
DOS-Modules must only be con-
nected by a Miele authorised and
trained service technician.
Read the warning and safety instruc-
tions for the machine to which the
DOS-Module is connected.
Caring for the environment
Disposal of packing
The transport and protective packing
has been selected from materials which
are environmentally friendly for disposal
and can normally be recycled.
Ensure that any plastic wrappings,
bags etc. are disposed safely and kept
out of the reach of babies and young
children. Danger of suffocation!
Rather than just throwing these ma-
terials away, please ensure they are
offered for recycling.
Disposal of your old machine
Old machines may contain material
which can be reclaimed or recycled.
Please contact your dealer, your local
waste collection centre or scrap mer-
chant about potential recycling
schemes. Ensure that the machine
presents no danger to children while
being stored for disposal.
Description of the machine
7

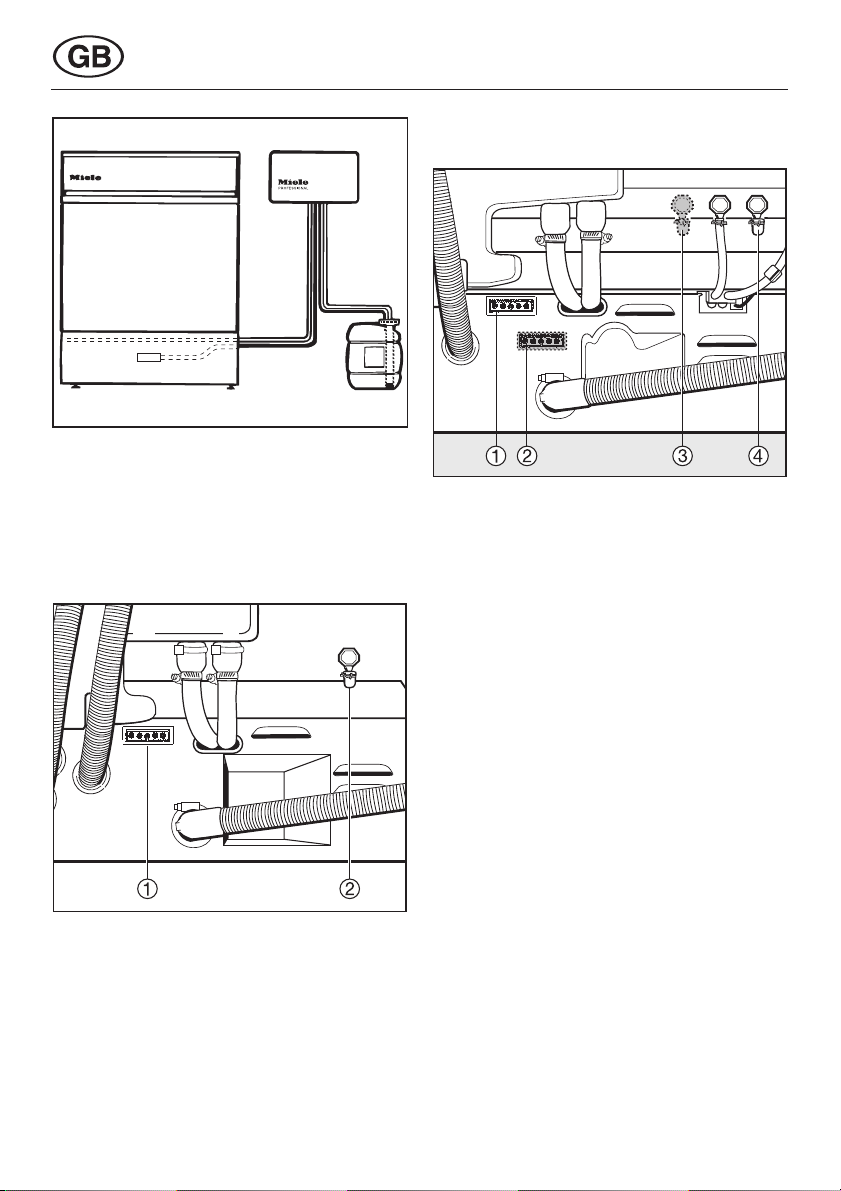

The connections for the mains cable
and dispenser hose are on the back of
the machine.
60 cm wide machines with a single
dispenser hose connection
a= electrical supply connection
cleaning agent
b= dispenser hose connection
cleaning agent
60 cm wide machines with more than
one dispenser hose connection
a= electrical supply connection
cleaning agent
b= electrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
c= dispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
d= dispenser hose connection
cleaning agent
Installation and connection
8
G 7804
a= electrical supply connection
cleaning agent
b= dispenser hose connection
cleaning agent
90 cm wide machines
a= electrical supply connection
chem. disinfection agent/
cleaning agent (depending
on model)
b= dispenser hose connection
chem. disinfection agent/
cleaning agent (depending
on model)
Installation and connection
9
For wall mounting the DOS module two
screws (4.8 x 32) and two plugs (8 mm)
are included with the unit.

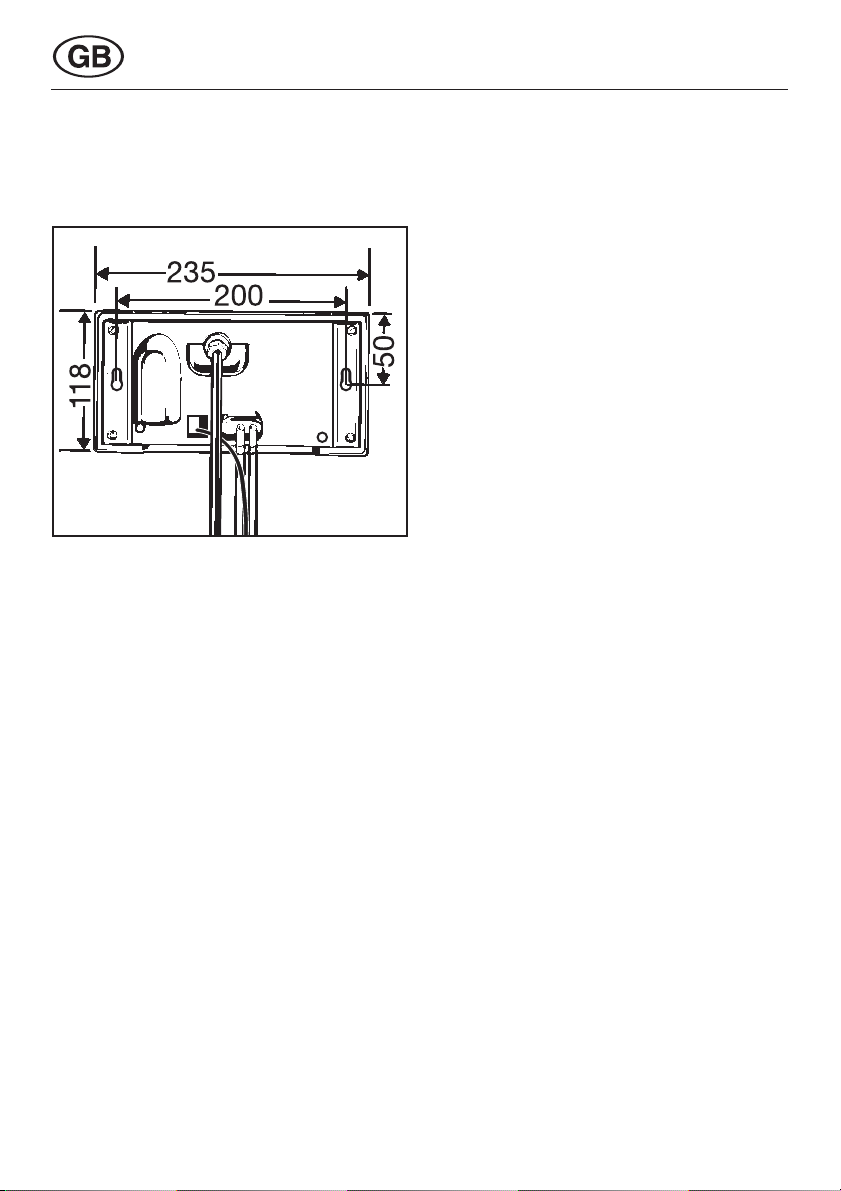

Dimensions:
^Mount the module in a suitable loca-
tion on the wall.
^Connect the dispenser pump and
electricity supply.
^Adjust the position of the cover caps
along the siphon tube so that the
tube will reach the bottom of the con-
tainer.
^Fill the storage container with the rel-
evant agent, feed the siphon tube
into the container and tighten the
cover cap securely.
DOS-Module venting and dispensing
instructions are given in the Operating
Instruction booklet for the machine.
Installation and connection
10
