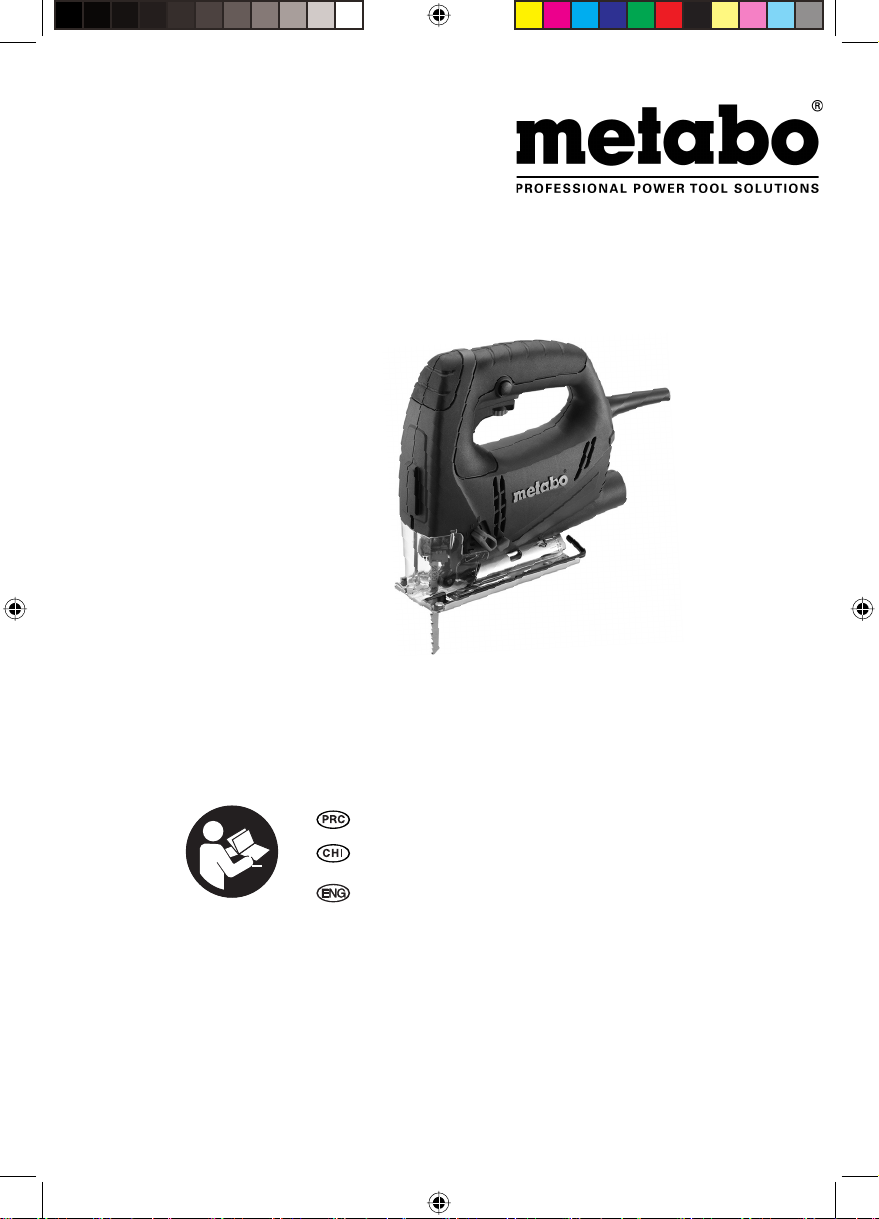

Metabo STEB 70 Quick Manual de usuario

使用说明 ..................................... 5

使用說明 ................................... 10

Operating Instructions .............. 15

STEB 70 Quick

STEB 80 Quick

170 26 9230 - 0216

IP3187_STEB 70 Quick and STE 90 1 1IP3187_STEB 70 Quick and STE 90 1 1 2013-5-27 10:10:19

I - III

0 - III

0 - II

I - II

0 - I

XELP

ULA

CVP

IXE

STEB 70 Quick STEB 80 Quick

MNm (inlbs) 6 (53.1) 6 (53.1)

T1mm (in) 70 (2 3/4) 80 (3 5/32)

T2mm (in) 20 (25/32)25 (1)

T3mm (in) 6 (1/4)8(

5/16)

n0/min (rpm)

P1W 570 590

P2W 335 350

mkg (lbs) 2,0 (4.4) 2,0 (4.4)

ah,CM/Kh,CM m/s28,5 / 2 8,5 / 2

ah,CW/Kh,CW m/s212 / 2 12 / 2

LpA/KpA dB(A) 89 / 3 89 / 3

LWA/KWA dB(A) 100 / 3 100 / 3

EN 60745

98/37/EG (

✟

28.12.09), 2006/42/EG (29.12.09

✟

), 2004/108/EG

Erhard Krauß, Geschäftsführung

1500-3200 1500-3200

IP3187_STEB 70 Quick and STE 90 2 2IP3187_STEB 70 Quick and STE 90 2 2 2013-5-27 10:10:192013-5-27 10:10:19

15 17

30 mm

IP3187_STEB 70 Quick and STE 90 3 3IP3187_STEB 70 Quick and STE 90 3 3 2013-5-27 10:10:202013-5-27 10:10:20

Aetc.

6.31208

6.23689

0910064304

0910064401

6.23443

6.31938 6.31592

6.31340

6.23664

6.31249

6.31213

6.31211

6.31031

IP3187_STEB 70 Quick and STE 90 4 4IP3187_STEB 70 Quick and STE 90 4 4 2013-5-27 10:10:202013-5-27 10:10:20

1 一致性声明

2 规定用途

3 一般安全规则

4 特殊安全规则

5 概述

6 产品特性

7 调试

8 使用

9 清洁与维护

10 提示与技巧

11 配件

12 修理

13 环境保护

14 技术规格

1 一致性声明

作为唯一责任人，我们特此声明，本产品符合第

2页所列指令和标准。

2 规定用途

本曲线锯适用于锯切有色金属、钢板、木质类材料

及塑料类材料。请勿用于其它用途。

因使用不当造成的损坏由用户承担全部责任。

必须遵守通用事故预防规章和随附的安全资料。

3 一般安全规则

为确保自身安全以及电动工具的安全使

用，请务必注意文中标有该警告符号的文

字部分！

警告—仔细阅读该使用说明可减少损伤危

险。

警告！阅读所有安全警告和说明。不遵循

这些警告和说明会导致电击、火灾和/或严

重伤害。

保存好所有警告和说明以备查阅。

使用说明

亲爱的用户：

感谢您对本公司的信任，购买麦太保电动工具！每一台麦太保电动工具都已经过麦太保质保部门详细的检

验测试及严格的质量控制。然而，电动工具的使用寿命与您如何来使用它是息息相关的。因此请您务必注

意本说明书及随附文件所提供的信息。当您使用麦太保电动工具时越细心、越得法，它为您效力的时间也

就越长。

在使用本电动工具前，请先仔细通读和熟悉附带的

所有安全资料和使用说明。妥善保管所有附带文件

以备日后参考，如需转交电动工具，必须将这些文

件一同转交。

4 特殊安全规则

在切削附件可能触及暗线或其自身软线之处进行操

作时，要通过绝缘握持面来握持工具。切削附件碰

到带电导线会使工具外露的金属零件带电从而使操

作者受到电击。

确保您要使用本工具的地方没有铺设电源电缆，煤

气管道或水管(例如：可使用金属探测器检测)。

含铅的涂漆材料、特定品种的木材、矿物材料和金

属产生的粉尘对人体健康有害。接触或吸入此类粉

尘，可能导致操作者或旁观者发生过敏反应，和／

或引起呼吸道疾病。

某些粉尘属于致癌物质，如橡木和山毛榉粉尘，

尤其当混合使用了处理木材的添加剂时(如：铬酸

盐、木材防腐剂)。含有石棉的材料必须由专业人

员使用，严禁擅自处理。

- 工作场所若能安装吸尘装置，请务必安装。

- 配合使用保护盖(9)和合适的麦太保吸尘器，能

够更有效地除尘。

- 工作区域需保持良好通风。

- 推荐使用过滤等级P2的防尘口罩。

您所处理的材料，如有相关国家规定，请务必遵

循。

操作时，必须将工具平放并加以固定以防移动，例

如，使用夹具固定。

请勿尝试锯切极小的工件。

锯切时，底板必须与工件紧密接触。

IP3187_STEB 70 Quick and STE 90 5 5IP3187_STEB 70 Quick and STE 90 5 5 2013-5-27 下午 4:23:412013-5-27 下午 4:23:41

当由于某些原因而需要中断切割时，应松开触发开

关并稳稳握住曲线锯不动，直至锯片完全停止。

切勿在锯片运作时，试图将曲线锯从工件上移开，

否则可能发生反冲。

锯片与工件仍有接触时，请勿启动曲线锯。等待锯

片的转速达到全速后再进行切割操作。

重新启动位于工作部件内的锯片时，应使锯片对准

切口中心，并检查锯齿，确保其未与材料接触。如

果锯片被工作部件卡住，重新启动时锯片可能发生

反冲。

请保持您的双手远离切割区和锯片。切勿将手伸到

工件的底部。

只有在曲线锯静止不动时，方可清理碎屑和类似废

弃材料。

调试、更换或维修工具时，请将主电源拔下。

曲线锯锯片十分锋利，务必小心操作，以免割伤。

停止工作后，锯片的高温会持续一段时间。请戴防

护手套！

5 概述

参见第3页(请展开)。

1 锯片紧固柄

2 锯片支撑轮

3 锯片

4 底板调整螺丝

5 底板

6 锯末清除器开关按钮

7 锯片往复运动调整杆

8 防碎片底板嵌片

9 保护盖

10 锯片固定夹具

11 避免意外接触锯片的保护杆

12 速度调整设定轮

13 触发开关

14 持续启动锁定按钮

15 六角扳手

16 吸尘器连接口

17 可显示当前切割角度的曲面支撑板

6 产品特性

·麦太保无栓式快拆锯片

7 调试

在接上电源前，请查看额定主电压及主频率

(标明在额定值标签上)是否与供应电源相吻

合。

安装锯片前，切勿操作工具。

7.1 安装防碎片底板嵌片

曲线锯锯片十分锋利，务必小心操作，以免

割伤。安装防碎片底板嵌片(8)前，请先取下

锯片。

将曲线锯倒置，使底板朝上。从前往后安装防碎片

底板嵌片，并确保：

• 嵌片的光滑面朝上。

• 嵌片的狭槽朝后(朝向电源线)。

若您想在操作期间装上保护板(参见第11章“配

件”)，请将防碎片底板嵌片插入保护板内。

7.2 安装锯片

曲线锯锯片十分锋利，务必小心操作，以免

割伤。停止工作后，锯片的高温会持续一段

时间。请戴防护手套！

使用的锯片应适合所锯材料。

- 将锯片紧固柄(1)向前推到底后松开(锯片紧固柄

保持打开)。

- 插入锯片(3)并推到底。确保锯齿朝前，锯片正

确安装于锯片支撑轮(2)上的凹槽中。

- 将锯片紧固柄(1)推回原来位置(此时锯片牢牢地

固定于正确位置)。

7.3 安装／取下保护盖

安装：从前面按下保护盖(9)直至其接合。

取下：握住保护盖(9)两侧并稍微抬起，然后向前拉

出保护盖。

IP3187_STEB 70 Quick and STE 90 6 6IP3187_STEB 70 Quick and STE 90 6 6 2013-5-27 下午 4:23:412013-5-27 下午 4:23:41

7.4 使用吸尘器

- 将合适的吸尘设备连接到吸尘器连接口(16)。请

使用直径为30 mm的吸引软管。

- 装上保护盖(9)，以获得最佳除尘效果。

- 关闭锯末清除器(参见章节8.1)。

7.5 不使用吸尘器

- 操作期间，请将保护盖(9)取下(参见章节7.3

“取下”)

7.6 斜锯

取下保护盖(9)、防碎片底板嵌片(8)和吸尘软管。

斜锯时，不可使用上述零部件。

- 松开底板调整螺丝(4)。

- 将底板(5)略向前滑动并转动。

- 然后再将底板(5)向前或向后滑动，使其与任一

棘爪接合(通过底板(5)后面半圆形的开口，可以

看见棘爪)。底板上的曲面支撑板(17)可显示底

板的当前角度。使用曲面支撑板上的角规调整

所需角度。

- 重新旋紧底板调整螺丝(4)。

7.7 在靠墙处使用曲线锯

取下保护盖(9)、防碎片底板嵌片(8)、圆切和平行

导轨。在靠墙处使用曲线锯时不可使用上述零部

件。

- 松开底板调整螺丝(4)，使底板(5)可略微抬起。

- 略微抬起底板(5)后，使其向后滑到最底端。

- 重新旋紧底板调整螺丝(4)。

8 使用

8.1 锯末清除器

可选用锯末清除器，以便清楚看见切割线。

启动：按下曲线锯右侧的开关按钮(6) (请寻找

标记)。

关闭：按下曲线锯左侧的开关按钮(6) (请寻找

标记)。

8.2 调整锯片往复运动

使用调整杆(7)设定往复运动的幅度。

位置“0”＝关闭往复运动

位置“Ⅲ”＝最大往复运动

推荐设定值，请参见第2页。

获得理想设定的最好方式是进行实际试用。

8.3 设定最大速度

通过设定轮(12)设置曲线锯最大速度。工具运行期

间，也可进行设定。

推荐设定值，请参见第2页。

获得理想设定的最好方式是进行实际试用。

8.4 开启和关闭电源，调整速度，连续操作

启动：按下触发开关(13)。继续按压触发开关，以

增加速度(直至达到预设最大速度，请参见

8.3章)。

关闭：松开触发开关(13)。

连续操作：通过锁定按钮(14)锁定触发开关(13)可

进行连续操作。再次按触发开关(13)即

可停止操作。

连续工作中，如工具脱手，它会仍然处于运

作状态。因此，双手必须始终握住工具的手

柄，站稳，专心工作。

9 清洁与维护

定期清洁本机器。同时也包括用吸尘器清洁电机上

的通风叶片。

如有必要，可清洁锯片支撑轮(2)后面的空间。

可定期在锯片支撑轮(2)滴上一滴润滑油。

10 提示与技巧

切割不同材料

切割金属时，可使用麦太保润滑棒润滑锯片。切割

树脂玻璃时，先用水将切割线打湿。请在木质底板

上切割厚度小于1 mm的金属板。

曲线切割

切割曲线时，推荐使用特别设计的窄锯片。

插入锯片

曲线锯锯片可插入薄、软材料制成的工件，无需事

先钻孔。仅可使用短锯片。角度仅可设定为0ｏ。

请参见第3页图示。将调整杆(7)设为位置“0”(往

复运动关闭)。将曲线锯与底板前缘放置于工件

上。稳稳握住曲线锯，然后缓缓向下刺入。一旦锯

片刺穿工件后，即可启动锯片往复运动。

切割较厚的工件时，置入锯片前，请先钻孔。

IP3187_STEB 70 Quick and STE 90 7 7IP3187_STEB 70 Quick and STE 90 7 7 2013-5-27 下午 4:23:412013-5-27 下午 4:23:41

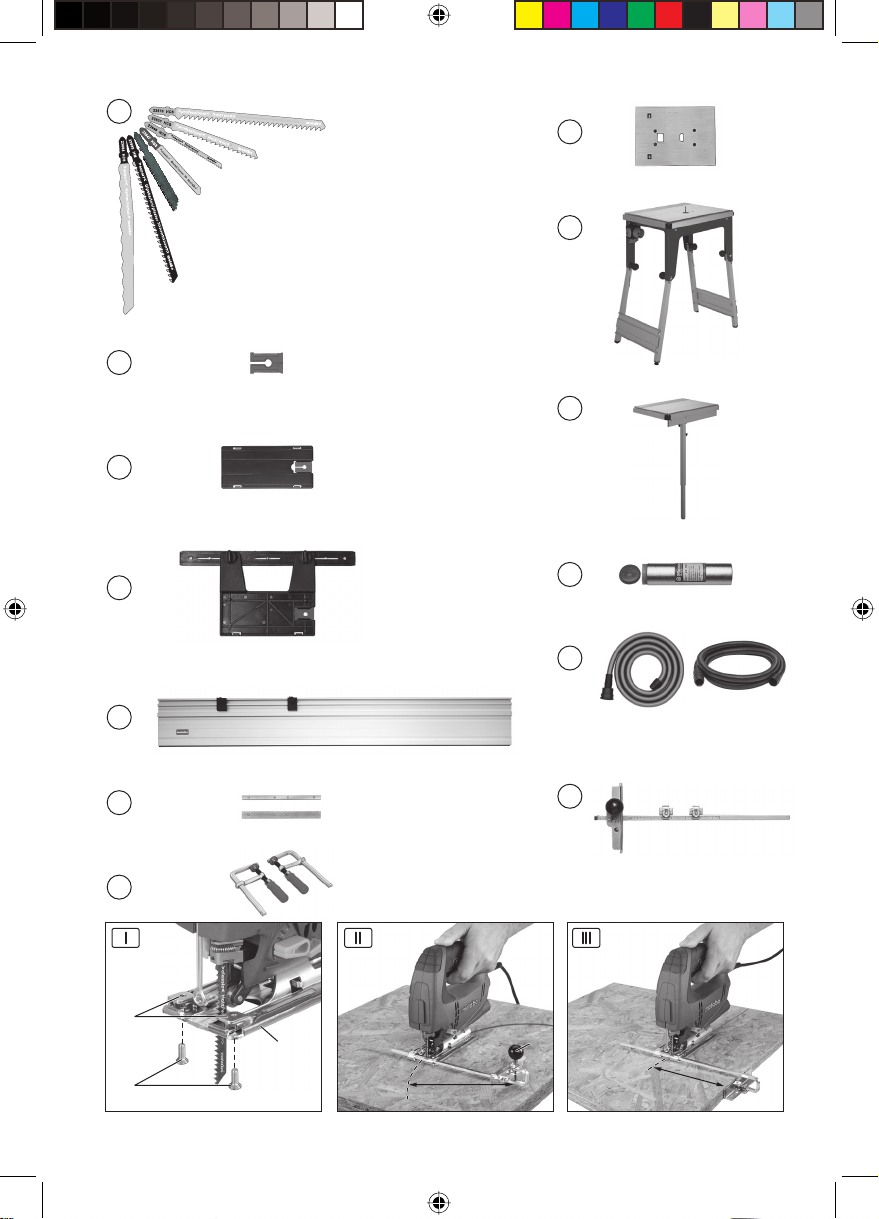

11 配件

只能使用麦太保原厂配件。

如果您需要任何配件，请与您的经销商协商。

为了购买正确的配件，请告知经销商您所拥有的电

动工具的准确型号。

请参见第4页。

A 单把刀柄锯片。

使用的锯片应适合所锯材料。

B 防碎片底板嵌片(替换用)

C 装于曲线锯底板上的保护板。保护板可防止表

面易受伤害的工件被刮伤。

D 使用曲线锯和导轨时所需的导引固定装置

E 导轨(全长：1500 mm)

F 用于连接2组导轨的连接器6.31213

G 将导轨固定于工件或工作台的固定夹

H 带夹具的曲线锯台可固定于工作台

I Flexo 500通用桌便于固定式使用麦太保曲线锯

等装置。

J 延长桌

K 润滑棒用于切割金属时润滑锯片。

L 吸尘软管

M 圆切与平行导轨

如需了解全部配件，请登录www.metabo.com或参

见主目录。

11.1 安装圆切与平行导轨

用于切割圆形(直径100至360 mm)和边缘平行的切

割线(最大210 mm)。

安装固定夹组件(请参见第4页，图Ⅰ)

将固定夹组件(a)置于底板(5)上，开口朝前，螺丝

孔朝上。由下面旋入螺丝(b)。

使用完毕后，请取下固定夹组件，否则进行

斜锯时可能损坏固定夹具(10)。

斜锯角度45ｏ时，将曲线锯向右倾斜会损坏

锯片固定夹具(10)。

安装圆切导轨(请参见第4页，图Ⅱ)

- 将圆切与平行导轨由侧面滑入固定夹组件(a) (中

心点(c)朝下)。

- 设定所需要半径(d)。

- 上紧螺丝(b)。

安装平行导轨(请参见第4页，图Ⅲ)

- 将圆切与平行导轨由侧面滑入固定夹组件(a) (中

心点(c)朝上)。

- 旋开中心点螺丝(c)。

- 设定尺寸(e)

- 上紧螺丝(b)。

12 修理

只能由合格的电工修理电动工具！

任何需要修理的麦太保电动工具，都可送到备用零

件清单上列的地址。

请随电动工具附上一份故障说明。

13 环境保护

所有麦太保的包装材料，皆可100％回收。

损坏的电动工具和配件含有大量有价值的材料和塑

胶，可回收再生。

本说明书使用无氯再生纸印刷。

14 技术规格

解释性说明信息在第2页上的规格中，保留因技术

发展而进行变更的权利。

M = 扭矩

T1= 最大木质材料厚度

T2= 最大有色金属材料厚度

T3= 最大钢板厚度

n0= 空转时的往复速度

P1= 额定输入功率

P2= 输出功率

m = 不含主电缆的重量

依照EN 60745规定的振动总值(三个方向上的矢量

和)：

ah,CM = 振动排放值(锯切金属板)

ah,CW = 振动排放值(锯切木质材料)

Kh,…= 不确定(振动)

IP3187_STEB 70 Quick and STE 90 8 8IP3187_STEB 70 Quick and STE 90 8 8 2013-5-27 下午 4:23:422013-5-27 下午 4:23:42

本信息单中所指的振动排放值已经根据 EN 60745 规

定的标准化测试进行了测量，且可以用于在工具间

进行比较。也可用于估计振动负载。

上述的振动等级，适用于电动工具的主要用途。但

是，如果将本工具用于其它用途，使用不同配件或

维护不当，则振动排放值可能有所不同。在整个操

作期间，振动负载可能大幅增加。

估算振动暴露等级时，应把工具关闭和在运转但实

际上没有工作的时间考虑在内。这可能大幅减少整

个工作时间的暴露等级。

应该采取可以保护操作人员不受振动影响的安全措

施，例如：维护工具和配件、保持双手温暖、组织

工作方式等。

典型A荷重声音水平：

LpA = 声压等级

LWA = 声压功率等级

KpA, KWA = 不确定(噪音等级)

操作过程中，噪音水平可能超过85 dB(A)。

戴护耳器！

测量值依照EN 60745确定。

本工具属于保护等级Ⅱ

引用的技术资料皆含有公差值在内(依照相关有效

标准)。

IP3187_STEB 70 Quick and STE 90 9 9IP3187_STEB 70 Quick and STE 90 9 9 2013-5-27 下午 4:23:422013-5-27 下午 4:23:42

內容

1 一致性聲明

2 指定用途

3 一般安全說明

4 特殊安全說明

5 概觀

6 產品特點

7 試運轉

8 使用

9 清潔、保養

10 技巧與訣竅

11 配件

12 維修

13 環保

14 技術規格

1 一致性聲明

作為唯一責任人，我們特此聲明，本產品符合第2

頁所列之標準與規範。

2 指定用途

本曲線鋸適用於切割非鐵金屬與鋼片、木質類材

料、塑膠類材料等，禁止其他用途。

使用者應自行承擔因使用不當所致之損害責任。

請瞭解並遵守一般事故防範條例，以及隨附的安全

資訊。

3 一般安全說明

警告–閱讀使用說明將能降低受傷的風

險。

警告–請閱讀所有安全警告和說明。如未

遵守所有安全警告與說明，可能導致觸

電、起火和／或嚴重受傷。

請妥善保存所有安全說明與資訊，以供將來參考。

使用電動工具之前，應先仔細閱讀並熟悉隨附的所

有安全資訊和使用說明。請妥善保存所有隨附的文

件以供將來參考；本文件必須連同電動工具一併轉

交。

4 特殊安全說明

為了您的安全與保護您的電動工具，請

特別注意有此警示標誌的地方！

如果工作時使用的切割配件有可能接觸隱藏電線或

工具本身的電線時，一定要握著絕緣手柄操作工

具。切割配件若接觸到「帶電」的電線時，可能導

致電動工具的金屬部位也「帶電」，造成操作者因

此觸電。

請先確認：施工的位置沒有埋設電線、瓦斯管線或

水管(可使用如金屬探測器的設備偵測)。

某些材料(如含鉛油漆、特定品種之木材、礦物、

金屬等)的粉塵，可能有害人體。接觸或吸入此類

粉塵，可能導致操作人員或旁觀者產生過敏反應，

及／或呼吸道疾病。

某些種類的粉塵屬於致癌物質，例如橡木及山毛櫸

粉塵，若混入處理木材的添加物(鉻酸鹽、木材防

腐劑)，尤其危險。含有石綿的材料，應由專家負

責，嚴禁私自處理。

- 工作場所若能安裝吸塵裝置，請務必安裝。

- 為使粉塵排除更有效率，使用本工具期

間，可一併使用保護蓋(9)及合適的麥太保

(Metabo)吸塵器。

- 工作場所必須通風良好。

- 建議使用過濾等級P2的防塵口罩。

您所處理的材料，若有相關的國家規定，務必全程

遵守。

工作期間，務必將工具平放，並使用如夾具固定以

避免移動。

請勿嘗試鋸開極小的工作部件。

使用說明

親愛的客戶：

感謝您對本公司的信任，購買麥太保電動工具！麥太保所生產的每一台電動工具都經過麥太保品管部門的

嚴格品管測試。然而，電動工具的使用壽命和使用者息息相關。因此，請注意相關說明書與隨附文件所提

供的資訊。您操作愈小心，麥太保電動工具的使用壽命就愈長。

IP3187_STEB 70 Quick and STE 90 章节1:10 章节1:10IP3187_STEB 70 Quick and STE 90 章节1:10 章节1:10 2010-7-29 9:14:062010-7-29 9:14:06
