Sprühgeräte 3565.., 3585.. und 3595.., 3615.. sind für das Sprühen von Schalölen und
dünnüssigen Mineralölen, leicht alkalischen Bauchemikalien (pH ≤ 9) vorgesehen. 3595..,
3615.. können zusätzlich für lösungsmittel- und chloridfreie, neutrale Reinigungsmittel
sowie dünnüssige, lösungsmittelfreie Dispersions- und Malfarben verwendet werden.
Verwendung
Herzlichen Glückwunsch
Lesen Sie die Gebrauchsanleitung vor der Verwendung des Gerätes!
Bewahren Sie die Gebrauchsanleitung auf.
Die Gebrauchsanleitung ist ein integraler Bestandteil des Gerätes und muss bei
einer Weitergabe mitgegeben werden.
Beim Arbeiten mit dem Gerät sind besondere Sicherheitsmaßnahmen notwendig.
DE DEUTSCH
Unsachgemäße Verwendung kann zu gefährlichen Verletzungen
und Umweltschäden führen.
Nicht geeignet für
• entzündliche Flüssigkeiten
• Wasserstoperoxyd und ähnlich Sauersto abgebende Mittel
• ätzende Stoe (bestimmte Desinfektions- und Imprägniermittel, Säuren, Laugen)
• ammoniakhaltige Flüssigkeiten
• Flüssigkeiten mit Temperaturen über 50 °C
• Netzmittel (Tenside), Lösungsmittel und lösungsmittelhaltige Flüssigkeiten, die an den
verwendeten Kunststoen Rissbildung auslösen oder fördern können.
• zähe, klebrige oder Rückstand bildende Flüssigkeiten (Farben, Fette)
• den Einsatz im Lebensmittelbereich.
Unter keinen Umständen verwenden
• fremde Druckquellen ohne original Druckluftfüllventil
• zur Abammung
• zur Lagerung und Aufbewahrung von Flüssigkeiten
• als Augendusche.
zu Ihrem neuen Qualitätsprodukt und Danke für das Vertrauen in unsere Marke.
Ihre Zufriedenheit mit unserem Produkt und unserem Service ist uns sehr wichtig.
Wir bitten um eine Rückmeldung, sollten Ihre Erwartungen nicht erfüllt sein.
Unsere Adresse nden Sie auf der Titelseite dieser Gebrauchsanleitung.
Beachten Sie bei jeder Anwendung die Sicherheitshinweise und -datenblätter der
Mittelhersteller. Beachten Sie die angegebenen maximalen Konzentrationen für chemische
Stoe und Zubereitungen. Auf Anfrage beraten wir Sie gerne.
Beachten Sie die in Ihrem Land jeweils gültigen gesetzlichen und behördlichen
Bestimmungen.
Das Gerät darf ausschließlich im Außenbereich oder in gut durchlüfteten Räumen verwen-
det werden. Lassen Sie sich vom Verkäufer oder einem Sachkundigen in die Bedienung
des Gerätes einweisen, falls Sie zum ersten Mal damit arbeiten.
7
Sicherheit
DE DEUTSCH
Gerät darf nicht zum Sprühen von Panzenschutzmitteln
eingesetzt werden.
Mit dem Gerät dürfen nur geschulte, gesunde und ausgeruhte Personen
arbeiten. Sie sollen nicht unter dem Einuss von Alkohol, Drogen oder
Medikamenten sein.
Kinder und Jugendliche dürfen das Gerät nicht benutzen.
Bewahren Sie das Gerät kindersicher auf.
Treen Sie Vorsorge gegen Missbrauch bei Benutzung gefährlicher Mittel.
→ Unfallgefahr!
Halten Sie unbeteiligte Personen während des Sprühens fern.
Sprühen Sie niemals auf Menschen, Tiere, elektrische Geräte und
Leitungen, gegen den Wind oder in Gewässer.
→ Verletzungsgefahr!
Tragen Sie beim Umgang mit gefährlichen Stoen geeignete Schutzkleidung,
Schutzbrille und Atemschutz nach geltenden nationalen Vorschriften.
Vermeiden Sie Zündquellen in der Umgebung.
Lassen Sie das Gerät nicht in der Sonne stehen. Stellen Sie sicher, dass das
Gerät nicht über die maximale Betriebstemperatur erwärmt wird (→ Tabelle 1).
Schützen Sie das Gerät vor Frost und Ammoniak.
Blasen Sie Düsen, Ventile und Filter niemals mit dem Mund durch.
→ Vergiftungsgefahr!
Bei Glätte, Nässe, Schnee, Eis, an Hängen und bei unebenem Gelände
besteht Rutsch- und Stolpergefahr.
Reparaturen oder Veränderungen am Gerät sind nicht zulässig.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch
unseren Service oder von uns autorisierte Servicepartner ersetzen.
Das Sicherheitsventil darf nicht unwirksam gemacht werden.
→ Explosionsgefahr!
Verwenden Sie nur original Ersatz- und Zubehörteile.
Für Schäden durch Verwendung von Fremdteilen übernehmen wir keine
Haftung.
Beobachten Sie beim Pumpen stets das Manometer um den maximalen
Sprühdruck nicht zu überschreiten (→ Tabelle 1).
Vor dem Befüllen, nach Gebrauch, vor Wartungsarbeiten, bei Arbeitsunter-
brechungen und zur Lagerung muss das Gerät drucklos sein.
Beim Transport beachten: Gerät so transportieren, dass es gegen
Beschädigung und Umkippen gesichert ist. Das Gerät muss drucklos sein.
→ Explosionsgefahr!
Wenn das Gerät am Behälter undicht ist, sofort das Gerät drucklos machen
und außer Betrieb nehmen!
→Explosionsgefahr!
DE DEUTSCH
Sicherheit_0121_alle.indd 1Sicherheit_0121_alle.indd 1 03.08.2021 12:30:1303.08.2021 12:30:13
8
Zusammenbauen
Prüfen
Lieferumfang
+Sie nden die im Text genannten Abbildungen auf den Seiten 3 – 5 dieser
Gebrauchsanleitung.
Typ 3565.. 3585.. 3595.. 3615..
Max. Einfüllmenge 6 l 10 l 6 l 10 l
Gesamtinhalt 9 l 13 l 9 l 13 l
Max Sprühdruck 6 bar
Max. Betriebstemperatur 50 °C
Leergewicht 4,7 kg 5,2 kg 4,2 kg 4,7 kg
Gesamtgewicht max. ca 11 kg 15 kg 10 kg 15 kg
Behälterwerksto Stahl mit Polyesterbeschichtung Edelstahl
Trageweise Schulter Rücken Schulter Rücken
Technische Restmenge 0,03 l
Max. Volumenstrom 0,78 l/min
Rückstoßkraft < 5 N
Technische Daten
DE DEUTSCH
Tabelle 1
Überprüfen Sie das Gerät regelmäßig und nach längerer Nichtbenutzung z. B. einer
Winterpause.
Lassen Sie beschädigte oder nicht funktionsfähige Teile sofort durch unseren
Service oder von uns autorisierte Servicepartner ersetzen.

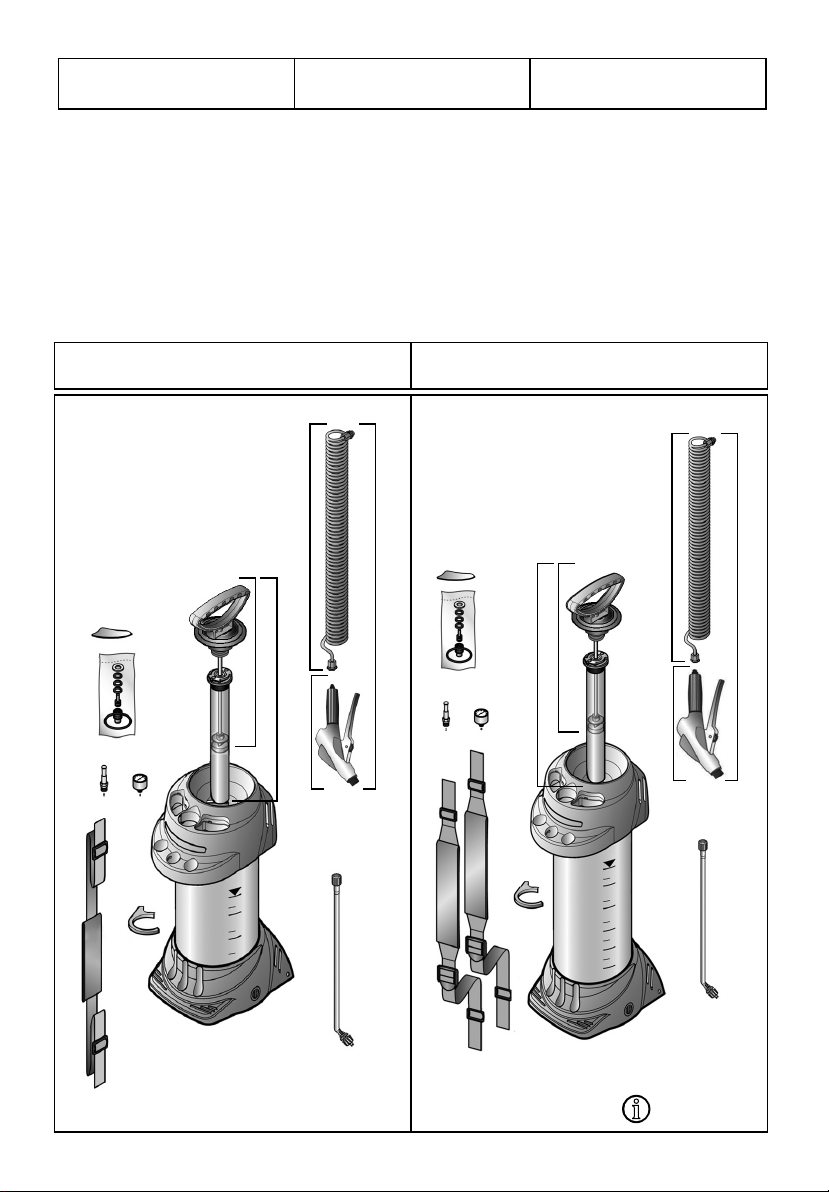

Behälter [1] mit Pumpe [2] und Ersatzteilbeutel [3], Spritzleitung [4], Gebrauchsanleitung [5]
Tragriemen [6], Spritzrohr [7]. (Abb. 1a bzw. 1b)
1. Befestigen Sie den/die Tragriemen [6] am Behälter [1]. (Abb. 2a bzw. 2b)
2. Schrauben Sie die Spritzleitung [4] in die Auslassönung [10] fest ein. (Abb. 3)
+Achten Sie auf die Lage des Stutzens, um die Verriegelung einschieben zu können.
3. Schieben Sie die Verriegelung [11] ein. (Abb. 3)
► Die Verriegelung klemmt und die Spritzleitung ist gegen das Herausdrehen aus dem
Behälter gesichert.
4. Schieben Sie den Schlauch [4] auf das Abstellventil [9] und sichern Sie ihn mit der Über-
wurfmutter. (Abb. 3)
5. Schrauben Sie das Spritzrohr [7] auf das Abstellventil [9]. (Abb. 3)
Sichtkontrolle: Sind Behälter [1], Pumpe [2], Spritzleitung [4] mit Abstellventil [9], Mano-
meter [16] und Spritzrohr [7] unbeschädigt? (Abb. 1, 11)
+Achten Sie besonders auf die Verbindungen zwischen Behälter - Spritzleitung und Spritz-
leitung – Abstellventil, sowie den Zustand von Pumpengewinde und Spritzleitung.
Dichtheit: Pumpen Sie das leere Gerät auf 2 bar auf (Abb. 11).
► Druck darf innerhalb von 30 min. nicht mehr als 0,5 bar abfallen.
Funktion: Ziehen Sie den roten Knopf des Sicherheitsventils [12]. (Abb. 5)
► Druck muss entweichen.
+Mit dem Feststeller [40] lässt sich der Hebel am Abstellventil [9] ver- und entriegeln.
Nach dem Verriegeln wird das unbeabsichtigte Sprühen verhindert. (Abb. 14)
► Entriegeln Sie ggf. den Feststeller [40] und betätigen Sie das Abstellventil [9]. (Abb. 14)
► Abstellventil muss önen und schließen.
9
Vorbereiten
DE DEUTSCH
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Das Gerät muss sich in senkrechter Stellung benden.
Beim Füllen aus einer Wasserleitung darf die Leitung oder ein Schlauch nicht
in den Behälter hineinragen.
+Empfehlung zum Mischen der Sprühüssigkeit im Gerät oder zum Vormischen in
einem externen Behälter: Füllen Sie 1/3 Wasser ein, dann geben Sie das Sprühmittel
hinzu und füllen den Rest mit Wasser auf.
Ohne Druckluft-Füllventil
Mit Druckluft-Füllventil (Option)

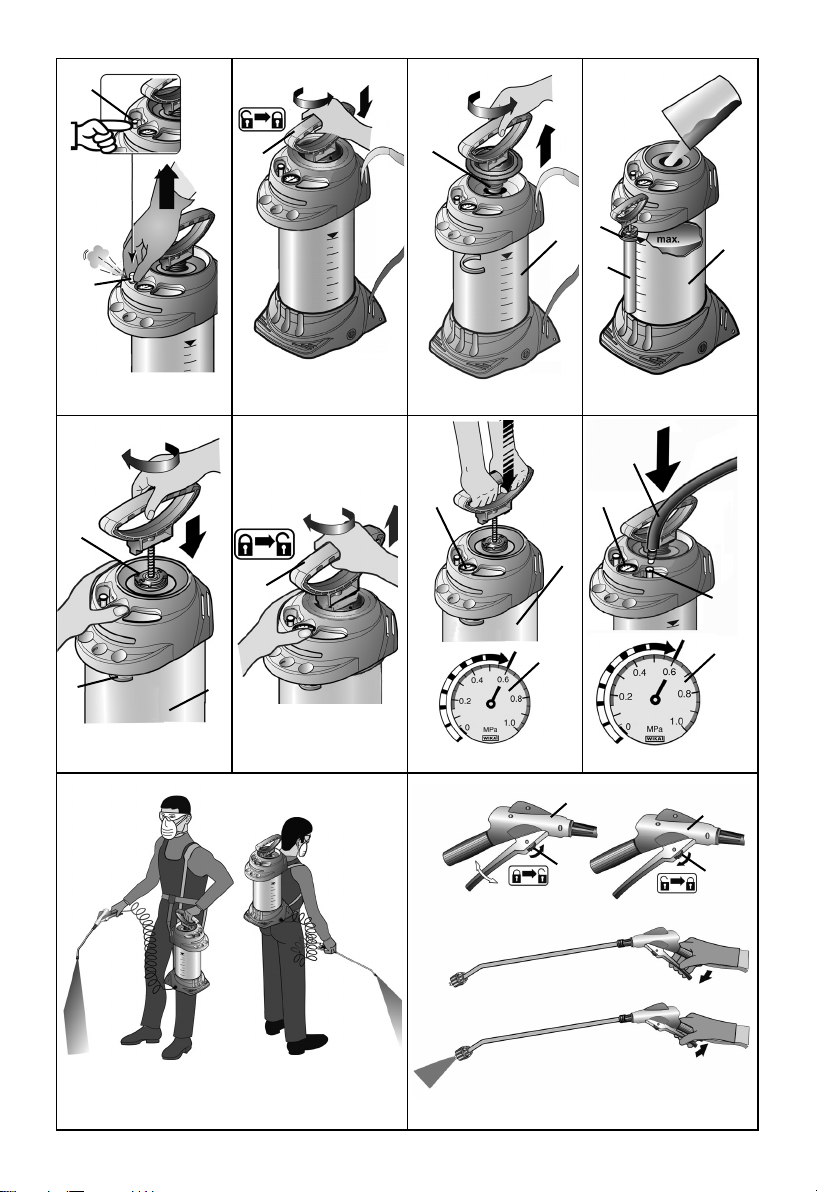

7. Drücken Sie den Pumpengri [13] nach unten und drehen ihn im Uhrzeigersinn.
► Pumpengri ist entriegelt. (Abb. 10)
8. Erzeugen Sie den gewünschten Druck (→ Tabelle 2) im Behälter [1] (Abb. 11).
+Max. Druck sollte 6 bar nicht überschreiten (roter Strich am Manometer [16], Abb.
11). Wird der max. Druck überschritten, spricht das Sicherheitsventil an und lässt den
Überdruck ab.
9. Drücken Sie den Pumpengri [13] nach unten und drehen ihn gegen den Uhrzeigersinn.
► Pumpengri ist verriegelt. (Abb. 6)
7. Schließen Sie den Druckluft-Schlauch [17] an das Druckluftfüllventil [18]. (Abb. 12)
► Druck wird aufgebaut (max. 6 bar).
8. Nachdem der gewünschte Druck aufgebaut ist, entfernen Sie den Druckluft-Schlauch
[17].
Achten Sie darauf, dass der Vordruck nicht höher als 15 bar ist.
1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter
drucklos ist. (Abb. 5)
2. Drücken Sie den Pumpengri [13] nach unten und drehen ihn gegen den Uhrzeigersinn.
► Pumpengri ist verriegelt. (Abb. 6)

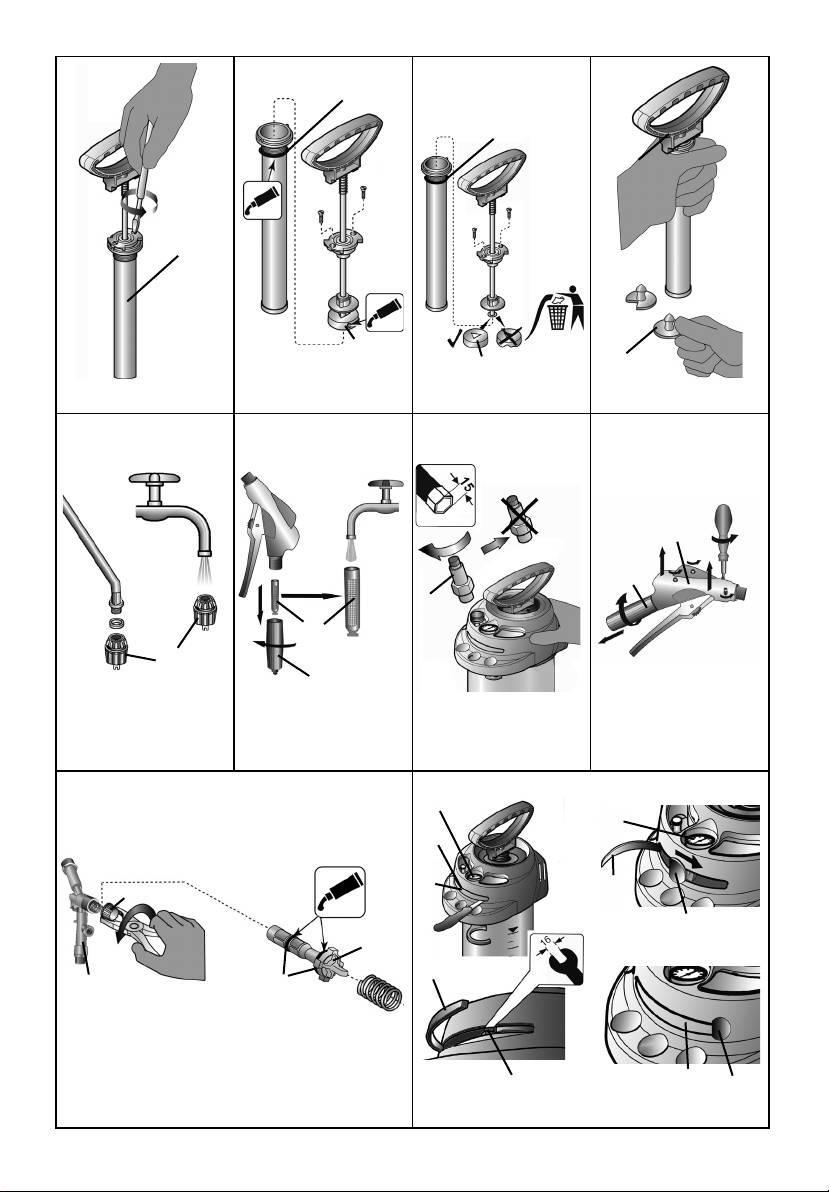

3. Schrauben Sie die Pumpe [2] aus dem Behälter [1]. (Abb. 7)
+Zur schmutzfreien Aufbewahrung empfehlen wir die Pumpe in den Pumpenhalter [8]
einzuhängen. (Abb. 8)
4. Füllen Sie die Sprühüssigkeit in den Behälter [1]. (Abb. 8)
5. Schrauben Sie die Pumpe [2] in den Behälter [1]. (Abb. 9)
6. Schwenken Sie den Pumpenhalter [8] ein. (Abb. 9)
10
+Wenn aus der Düse mit Luft vermischte Flüssigkeit austritt, ist der Behälter leer.
Um das Nachtropfen zu vermeiden, halten Sie beim ersten Sprühen das
Spritzrohr nach oben und betätigen das Abstellventil so lange bis aus der
Düse keine mit Luft vermischte Flüssigkeit mehr austritt.
Tabelle 2. Abhängigkeit: Sprühmenge – Sprühdruck
Nach Gebrauch
DE DEUTSCH
4. Fällt der Sprühdruck mehr als 0,5 bar vom Optimum ab, pumpen Sie nach.
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Lassen Sie niemals Flüssigkeit im Gerät.
Sammeln und entsorgen Sie die Restmenge und den Behälter nach geltenden
Gesetzen, Vorschriften und Regeln.
Achten Sie auf die Vorschriften des Mittelherstellers!
Reinigen Sie nach Gebrauch die Schutzausrüstung und sich selbst.
4. Entleeren und spülen Sie das Gerät mit klarem Wasser durch.
5. Wischen Sie das Gerät mit einem feuchten Tuch ab.
6. Zum Austrocknen und Lagern bewahren Sie Behälter und Pumpe getrennt in trockener,
vor Sonnenstrahlen geschützter und frostfreier Umgebung auf.
Sprühen
Beachten Sie die Hinweise im Kapitel „Sicherheit“.
Betreiben Sie das Gerät nur senkrecht bzw. steil aufrecht hängend.
Vermeiden Sie die Abdrift von Sprühtröpfchen auf nicht zu behandelnde Flächen.
Achten Sie auf die Vorschriften des Mittelherstellers!
Sprühmenge
Sprühdruck
Flachstrahldüse Hohlkegeldüse
80-01 80-02 1,1 mm
1,5 bar 0,29 l/min 0,56 l/min 0,48 l/min
2,0 bar 0,32 l/min 0,64 l/min 0,56 l/min
3,0 bar 0,39 l/min 0,78 l/min 0,69 l/min
1. Hängen Sie das Gerät über die Schulter bzw. setzen Sie es auf den Rücken. (Abb. 13)
2. Entriegeln Sie ggf. den Feststeller [40] und betätigen das Abstellventil [9]. (Abb. 14)
► Die Sprühung beginnt.
3. Achten Sie auf den optimalen Sprühdruck (→ Tabelle 2) am Manometer [16] (Abb. 11).
1. Ziehen Sie den roten Knopf des Sicherheitsventils [12] so lange hoch, bis der Behälter
drucklos ist. (Abb. 5)
2. Verriegeln Sie den Pumpengri [13]. (Abb. 6)
3. Schrauben Sie die Pumpe [2] aus dem Behälter [1]. (Abb. 7)
Este manual sirve para los siguientes modelos
3
Tabla de contenidos
Idiomas:
Otros manuales de Pistola pulverizadora de pintura de Mesto
Mesto
Mesto FERROX 3565 Manual de usuario
Mesto
Mesto PRIMER 3237P Manual de usuario
Mesto
Mesto 3598P Manual de usuario
Mesto
Mesto 3555B Manual de usuario
Mesto
Mesto 3237 Manual de usuario
Mesto
Mesto RESISTENT PLUS 3594 Manual de usuario
Mesto
Mesto MAXIMA 3238 Manual de usuario
Mesto
Mesto 3552A Manual de usuario
Mesto
Mesto 3615S Manual de usuario
Mesto
Mesto FERROX PLUS 3565P Manual de usuario
Mesto
Mesto FOAMER 3270FO Manual de usuario
Mesto
Mesto PICO 3232 Manual de usuario
Mesto
Mesto 3230 Series Manual de usuario
Mesto
Mesto CLEANER 3275PP Manual de usuario
Mesto
Mesto EASY Manual de usuario
Mesto
Mesto Herbi 3232 Manual de usuario
Mesto
Mesto MAXIMA 3238 Manual de usuario
Mesto
Mesto 3552 Manual de usuario
Mesto
Mesto CLEANER 3275PP Manual de usuario
Mesto
Mesto FLEXI 3131 Manual de instrucciones
