Megasat Shipman Manual de usuario
Bedienungsanleitung
Shipman / Shipman GPS AutoSkew
Inhaltsverzeichnis
02 DEUTSCH
1. Einführung
1.1 Allgemeine Informationen......................................................................................... 03
1.2 Auspacken............................................................................................................................ 03
1.3 Lieferumfang....................................................................................................................... 03
1.4 Systemkomponenten.................................................................................................... 04
2. Installation
2.1 Installation ............................................................................................................................ 05
2.2 Klebeanleitung................................................................................................................... 06
2.3 Anschluss der Komponenten................................................................................... 07
2.4 Das Steuergerät................................................................................................................. 08
2.5 Wahl des Standortes....................................................................................................... 09
2.6 Inbetriebnahme und Bedienung ........................................................................... 10
2.7 Skew Einstellungswerte für europäische Hauptstädte............................. 11
3. Fehlerbehebung ...................................................................................................................... 12
4. Aktualisierung der Firmware........................................................................................ 13
5. Ausleuchtzone........................................................................................................................... 14
6. Montageabmessungen...................................................................................................... 15
7. Technische Daten .................................................................................................................... 16
03
Einführung
Bitte lesen Sie die Bedienungsanleitung sorgfältig vor Inbetriebnahme des Gerätes.
Bei falscher oder unsachgemäßer Handhabung erlischt der Gewährleistungsanspruch.
DEUTSCH
Hinweis: Falls Sie schon ähnliche Produkte installiert haben, muss die Vorge-
hensweise mit diesem Produkt nicht zwingend übereinstimmen.
Achtung: Die Antenne ist nicht für den Einsatz auf Salzgewässer geeignet,
da es zu Korrosion an den Bauteilen der Antenne führen kann. Die Nutzung in
direkter Nähe von Salzgewässern führt zum Verlust der Gewährleistung.
1.1 Allgemeine Informationen

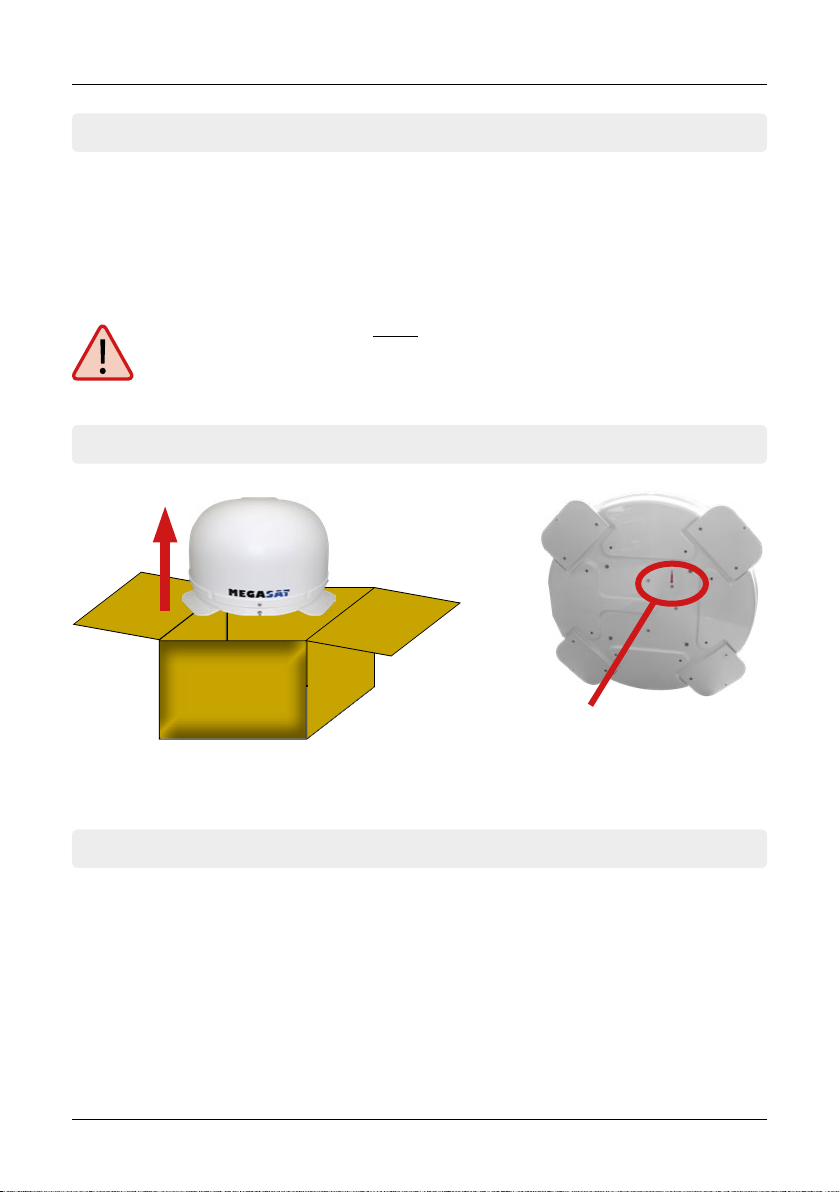

1.2 Auspacken
1.3 Lieferumfang
Achtung: Transportsicherung
Entfernen Sie nach dem Auspacken
die mit„LOCK“ markierte Schraube
auf der Unterseite der Antenne.
• Antenne (Haupteinheit)
• Steuergerät (IDU) inkl. Stromkabel
• 1x Antennenanschlusskabel (10 m)
• 1x Antennenanschlusskabel (1 m)
• Montagekleber (optional)
• Netzteil 230V (12V, 5 A) (optional)
• Bedienungsanleitung
1. Einführung
04 DEUTSCH
1.4 Systemkomponenten
Antenneneinheit
Die elegante Kunstoffhaube schütz die
Antenne bestens gegen äußere Witte-
rungseinflüsse. Darunter befindet sich eine
45cm Hochleistungsantenne. Die neue
Elevationstechnik von 15-62° ermöglicht
bestmöglichen Empfang in ganz Europa.
Steuergerät (IDU)
Das Steuergerät dient zur Satellitenaus-
wahl und Steuerung. Es wird zwischen
Antenne und Receiver geschaltet und ver-
sorgt die Antenne mit Strom.
Hinweis:
Der Shipman GPS/AutoSkew besitzt zusätzlich eine Auto Skew Funktion, die
den Polarisationswinkel des LNBs automatisch einstellt und einen GPS Emp-
fänger für eine exakte und schnelle Positionsbestimmung.
2. Installation
05DEUTSCH
2.1 Installation
Achtung:
Beachten Sie bitte auch, dass sich durch die Antenne die Fahrzeughöhe ent-
sprechend ändert! Bitte halten Sie sich unbedingt an die einzelnen Punkte der
Montageanweisung!
Grundsätzlich empfehlen wir, den Einbau durch Ihren Fachhändler oder eine Fachwerk-
statt vornehmen zu lassen!
Allgemeines:
Sorgen Sie für einen geeigneten Arbeitsplatz, eine Garage/Halle ist besser als ein Platz im
Freien. Die Umgebungstemperatur zur Montage soll zwischen +5°C und max. +25°C
liegen. Arbeiten Sie nicht direkt in der Sonne. Halten Sie die Arbeitsvorschriften beim
Umgang mit Chemieprodukten ein. Sorgen Sie für die notwendige Arbeitshygiene.
Vorbereitung:
1. Vergewissern Sie sich, dass das Dach Ihres Fahrzeugs ausreichend stabil ist. Bei un-
genügender oder zweifelhafter Dachstabilität ist ein ca. 2mm starkes Blech mit ca.
100x100cm auf der Dachaußenhaut zu befestigen. Erkundigen Sie sich dazu bei Ih-
rem Fahrzeughersteller.
2. Prüfen Sie, ob alle Teile vorhanden sind. Möglicherweise benötigen Sie zusätzlich eine
Dachdurchführung für das Anschlusskabel der Antenne. Diese erhalten Sie im Fach-
handel.
3. Setzen Sie die Antenne auf den späteren Montageplatz und richten Sie sie so aus,
dass der Antennenanschluss nicht in Fahrtrichtung zeigt. Achten Sie darauf, dass der
Einbauplatz eben ist und keine Dachaufbauten im Weg sind, die den Satellitenemp-
fang stören können. Aufbauten bis zu 8cm Höhe spielen keine Rolle, höhere Aufbau-
ten sollten einen entsprechenden Abstand zur Antenne haben, damit kein Hindernis
zwischen Antenne und Satellit vorhanden ist . Der mindeste Abstand zu einer Klima-
anlage sollte 30cm betragen.
4. Säubern Sie die Montagefläche
mit einem geeigneten Reiniger
und einem Vliestuch um Schmutz
und Unreinheiten zu entfernen.
Zeichnen Sie anschließend die
Antennenfüße mit einem Stift an.
2. Installation
06 DEUTSCH
2.2 Klebeanleitung
5. Rauen Sie die gezeichneten Flächen und Füße mit Schleifpapier (120er Körnung)
leicht an und säubern Sie die Fläche erneut mit dem Reiniger (ACHTUNG: Flächen
anschließend nicht mehr berühren) und lassen Sie den Reinigen ca. 10 Minuten
ablüften.
6. Sofern Sie keine Möglichkeit haben, das Kabel durch eine vorhandene Dachdurch-
führung zu verlegen, suchen Sie eine geeignete Stelle (am besten im Windschatten
hinter der Antenne) auf dem Fahrzeugdach für die Montage einer Dachdurchfüh-
rung, um das Eindringen von Feuchtigkeit (z.B. Regen oder Spritzwasser) im Bohrloch
zu vermeiden. Achten Sie darauf, dass die Kabel nicht zu sehr gebogen werden um
Signalverlust und eine Beschädigung des Kabels zu vermeiden (kleinster Biegeradius
max. 5-7cm).
1. Bereiten Sie den Kleber für die Montage vor.
2. Tragen Sie nun den Kleber auf die Unterseite der Antennenfü-
ße in Schlangenlinien auf, damit der Kleber bis ins Innere gut
aushärten kann.
3. Setzen Sie nun sofort (innerhalb von 5 Minuten nach Kleberauftrag) die Antenne auf
die angezeichneten Felder. Drücken Sie die Füße leicht und gleichmäßig an und fixie-
ren Sie die Antenne damit sie nicht verrutscht, z.B. durch ein Klebeband. Es müssen
sich nach dem Andrücken noch mindestens 2mm Kleber zwischen Antennenfuß
und Oberfläche befinden. Der Kleber ist nach max. 48 Stunden bei +18°C und einer
relativen Luftfeuchte von 50% ausgehärtet. Sollte während der Montagezeit eine ge-
ringe Luftfeuchtigkeit herrschen, sprühen Sie nach dem Verkleben in der Umgebung
der Antenne immer wieder etwas Wasser in die Luft.
4. Entfernen Sie die evtl. ausgetretene Klebemasse sofort mit einer Spachtel o. ä. und
säubern Sie die verunreinigten Flächen mit dem Reiniger und einem Vliestuch.
5. Zur Sicherheit können Sie die Antennenfüße zusätzlich befestigen. Dazu bohren Sie
durch das vorhandene Loch im jeweiligen Antennenfuß in das Dach Ihres Fahrzeuges
und fixieren es durch eine Schraube mit Kontermutter. Damit die frisch verklebten
Füße nicht verrutschen, warten Sie mit dieser Arbeit bis der Kleber ausgehärtet ist.
6. Nach der kompletten Montage und Aushärtung des Klebers, kann eine Silikonfuge
um die Antennenfüße gezogen werden.
07
2. Installation
DEUTSCH
2.3 Anschluss der Komponenten
Montieren Sie das Steuergerät und den Satelliten Receiver im Fahrzeuginneren nicht
im Bereich eines Airbags. Achten Sie auf eine sorgfältige Verlegung der Kabel, um Kurz-
schlüsse zu vermeiden. Achten Sie hierbei auch auf schon vorhandene Kabel.
Schließen Sie die Antenne wie auf der Abbildung dargestellt an:
12~24V DC 5A
oder mit dem optional
erhältlichen Netzteil
230V AC / 12V DC 5A
Antenna
ROT
SCHWARZ (-)
(+)
08 DEUTSCH
2.4 Das Steuergerät
2. Installation
Achtung:
Schließen Sie das Gerät immer über eine mit 7 Ampere abgesicherte,
und mind. 2,5 mm² starke Leitung an (niemals direkt an die Auto Batterie).
USB Anschluss zur
Aktualisierung der Firmware
Hauptschalter Display Satellitenauswahl
(hoch / runter) Reset
Tracking Funktion
(Deaktiviert die
automatische
Nachführung
der Antenne)
LED Anzeigen
(PWR = Power)
(SEARCH = Suche)
(LOCK = Signal gefunden)
(ERR = Fehlfunktion)
Anschluss
zur Antenne
Anschluss
zum Receiver Anschluss
Service Stromversorgung
12V / 24V
09DEUTSCH
2.5 Wahl des Standortes
2. Installation
Gutes Empfangssignal Schlechtes Empfangssignal
Direct Broadcast Service (DBS) strahlt Audio, Video und Daten über den Satelliten aus, der
sich in 35.000km Höhe über der Erde befindet. Mit einer Empfangsstation wie die Antenne
und einem Satelliten Receiver werden die Signale vom Satelliten empfangen und verar-
beitet. Das System erfordert eine klare Sicht auf den Satelliten, um den Signalempfang
maximal auszunutzen.
Objekte wie Bäume, Brücken und große Häuser, die sich im Einfallswinkel des Satelliten
befinden, führen zu einem Verlust des Signals. Starker Regen, Wolken, Schnee oder Eis
kann die Empfangsqualität beeinträchtigen. Wenn das Satellitensignal durch schwere
Wetterbedingungen verloren geht, wird das laufende Programm des Receivers beendet
(das Bild wird einfrieren, bzw. verschwinden). Wenn die Witterungsverhältnisse wieder
einen guten Empfang ermöglichen, wird das TV Bild wieder hergestellt.
10 DEUTSCH
2.6 Inbetriebnahme und Bedienung
2. Installation
1. Schalten Sie das Steuergerät am Hauptschalter ein. Die grüne LED-Anzeige (PWR) am
Steuergerät leuchtet auf - der Bootvorgang startet.
2. Nach dem Bootvorgang werden die vorinstallierten Satelliten im Display angezeigt.
Wählen Sie innerhalb von 2 Sekunden den gewünschten Satelliten mit den Satel-
litenauswahltasten (hoch/runter).

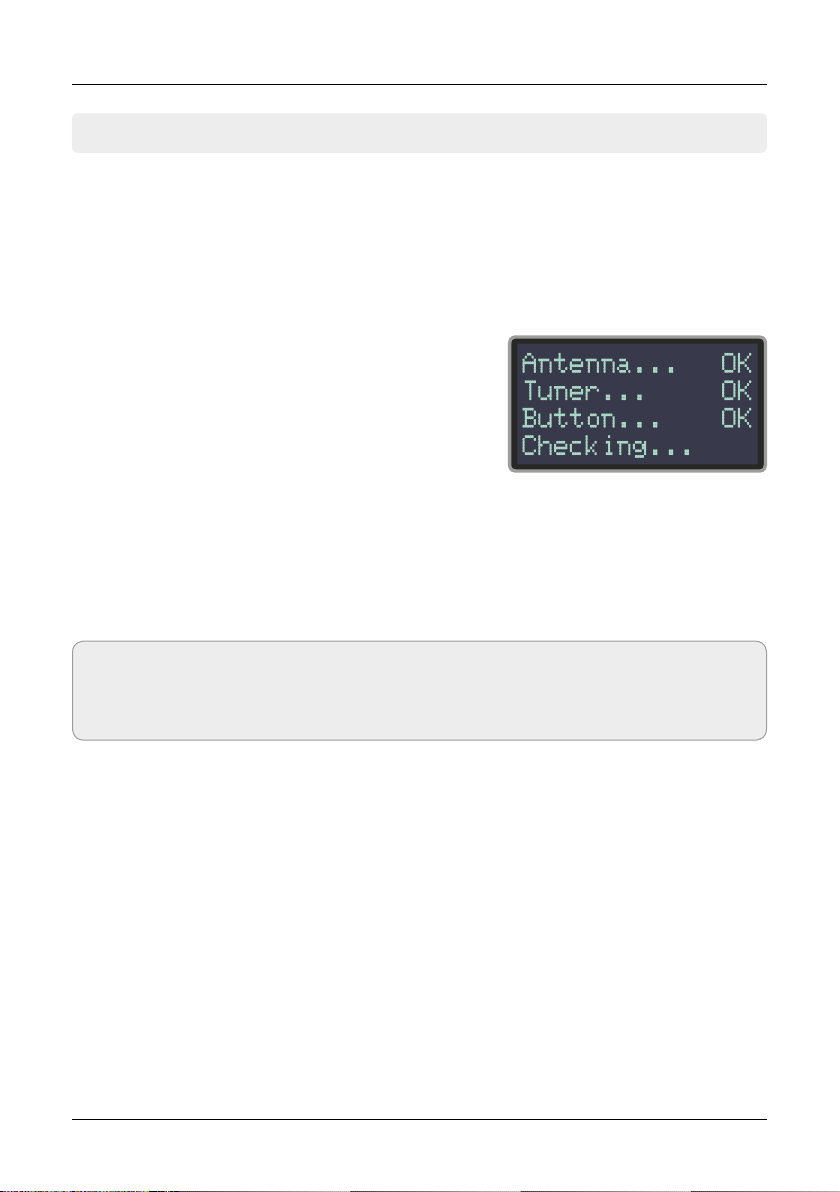

3. Das Steuergerät prüft nun, ob alle Komponenten
verbunden sind und das System betriebsbereit
ist. Sollte das Steuergerät einen Fehler finden,
erscheint im Display „FAIL“ hinter dem jeweiligen
Punkt und die rote LED-Anzeige (ERR) leuchtet
durchgehend. Ist alles mit OK bestätigt startet nun
der Suchvorgang. Während des Suchvorgangs
blinkt die gelbe LED-Anzeige (SEARCH).
4. Nach erfolgreicher Suche zeigt das Steuergerät die Satelliten-ID im Display und die
gelbe LED-Anzeige (LOCK) leuchtet dauerhaft.
Hinweis:
Um den Satelliten zu wechseln, können Sie mit den Satellitenauswahltasten (hoch/
runter) einen beliebigen wählen. Das Steuergerät beginnt erneut die Suche.
