Maytag MGD6200KW Instrucciones de uso

Maytag®Dryer with Wrinkle Prevent option

and Moisture Sensor - 7.0 cu. ft.

Dimension Guide

W11416502A

White Available

MED6200KW - Electric

YMED6200KW - Electric

White Available

MGD6200KW - Gas

29"

Width

28 3∕8"

Depth

40 11∕16"

Height

DETAILED PLANNING DIMENSIONS

WARNING: To reduce the risk of re, electric shock, or injury to persons, read the IMPORTANT SAFETY INSTRUCTIONS and

INSTALLATION INSTRUCTIONS, located in your appliance's Owner's Manual, before installing and operating this appliance.

Electrical Requirements

Fuel Type Electric Gas

Minimum Circuit

Amperage Rating 30 A 15 A

Maximum AMP Draw 26 A 6 A

Operating Voltage 120/240 V - AC only 120 V - AC only

Operating Frequency 60 Hz

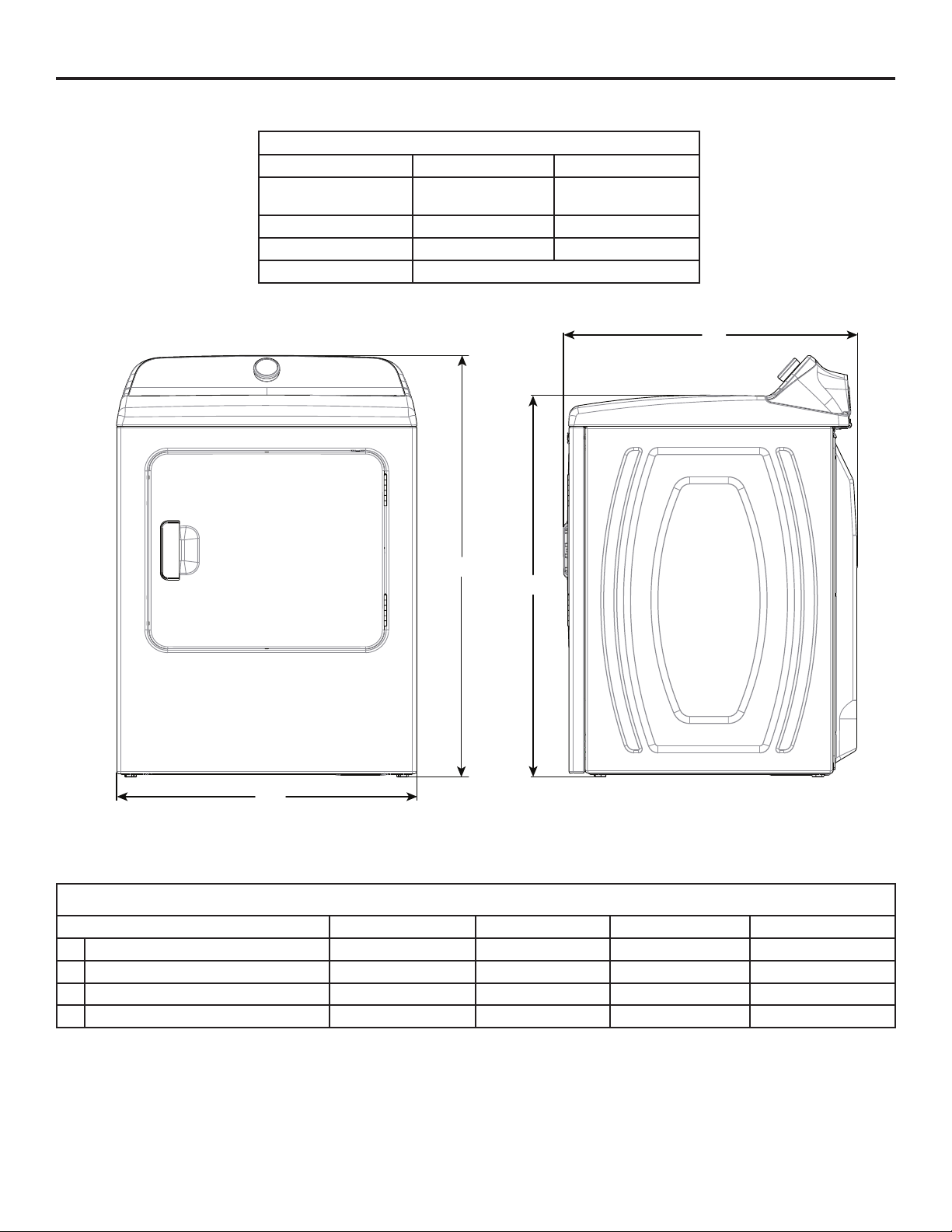

Product Dimensions (Electric/Gas)

in (min) mm (min) in (max) mm (max)

A Height (with feet) 40 11∕16 1033.71 42 5∕16 1075.23

B Width 29 736.6 - -

C Top Height (with feet) 36 7∕8936.56 38 1∕2978.08

D Depth 28 3∕8721.96 - -

DETAILED PLANNING DIMENSIONS

Product Dimensions (Electric/Gas)

in (min) mm (min) in (max) mm (max)

GDepth with Door Open 50 11∕16 1287.74 - -

H Strain Relief from Side (elec) 15 13∕16 400.5 - -

IStrain Relief Height (elec) 28 1∕8713.81 29 11∕16 755.33

J Power Cord from Side (gas) 14 13∕16 374.65 - -

K Power Cord Height (gas) 32 3∕8821.78 34 863.3

Power Cord Length (gas) 57 3∕41466.73 - -

L Gas Valve Height 1 11∕16 42.94 3 5∕16 84.46

M Gas Valve from Side 9 3∕16 233.8 - -

N Exhaust Duct Height 5 1∕8128.39 6 11∕16 169.91

O Exhaust Duct from Side 14 3∕8365.92 - -

DETAILED PLANNING DIMENSIONS

6"/0"*

(152 mm/0 mm)

14" max

(356 mm)

1"/0"*

(25 mm/0 mm)

(25 mm)

18"

(460 mm)

(76 mm)

24"2/24"2

(310 cm)

48 in2

(155 cm)

24 in2

Spacing for recessed area or closet installation

The dimensions shown are for the recommended spacing allowed.

ɃAdditional spacing should be considered for ease of installation and servicing.

ɃAdditional clearances might be required for wall, door, and oor moldings.

ɃAdditional spacing of 1" (25 mm) on all sides of the dryer is recommended to reduce noise transfer.

ɃFor closet installation, with a door, minimum ventilation openings in the top and bottom of the door are required. Louvered doors

with equivalent ventilations openings are acceptable.

ɃCompanion appliance spacing should also be considered.

*Recommended/Minimum spacing

Sécheuse de 7pi3avec option

Wrinkle Prevent (antifroissement) et

capteur d’humidité de Maytag®

Guide de dimensions

Blanc offert

MED6200KW - Électrique

YMED6200KW - Électrique

Blanc offert

MGD6200KW - Gaz

29"

Largeur

28 3∕8"

Profondeur

40 11∕16"

Hauteur

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

AVERTISSEMENT : Pour réduire le risque d’incendie, de décharge électrique ou de blessures, lire les INSTRUCTIONS IMPORTANTES

DE SÉCURITÉ et INSTRUCTIONS D’INSTALLATION du guide d’utilisation de votre appareil avant d’installer et de faire fonctionner cet

appareil.

Spécications électriques

Type de combustible Type Électrique Gaz

Courant minimum du circuit 30 A 15 A

Appel de courant maximum 26 A 6 A

Tension de fonctionnement 120/240 V -

CA seulement 120 V -

CA seulement

Fréquence de fonctionnement 60 Hz

Dimensions du produit (Électrique/Gaz)

po (min) mm (min) po (max) mm (max)

A Hauteur (avec pieds) 40 11∕16 1033,71 42 5∕16 1075,23

B Largeur 29 736,6 - -

C Hauteur du dessus (avec pieds) 36 7∕8936,56 38 1∕2978,08

D Profondeur 28 3∕8721,96 - -

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

Dimensions du produit (Électrique/Gaz)

po (min) mm (min) po (max) mm (max)

GProfondeur avec porte ouverte 50 11∕16 1287,74 - -

H Réducteur de tension de côté (élec.) 15 13∕16 400,5 - -

IHauteur du réducteur de tension (élec.) 28 1∕8713,81 29 11∕16 755,33

J Cordon d’alimentation de côté (gaz) 14 13∕16 374,65 - -

K Hauteur du cordon d’alimentation (gaz) 32 3∕8821,78 34 863,3

Longueur du cordon d’alimentation (gaz) 57 3∕41466,73 - -

L Hauteur du robinet de gaz 1 11∕16 42,94 3 5∕16 84,46

M Robinet de gaz de côté 9 3∕16 233,8 - -

N Hauteur du conduit d’évacuation 5 1∕8128,39 6 11∕16 169,91

O Conduit d’évacuation de côté 14 3∕8365,92 - -

DIMENSIONS DE PLANIFICATION DÉTAILLÉES

6"/0"*

(152 mm/0 mm)

14" max

(356 mm)

1"/0"*

(25 mm/0 mm)

(25 mm)

18"

(460 mm)

(76 mm)

24"2/24"2

(310 cm)

48 po2

(155 cm)

24 po2

Espacement pour une installation dans un encastrement ou dans un placard

Les dimensions indiquées correspondent à l’espacement recommandé permis.

ɃPrévoir davantage d’espace pour faciliter l’installation et l’entretien.

ɃUn espace supplémentaire peut être requis pour les moulures de porte et de plancher et pour les plinthes.

ɃUn espace supplémentaire de 1 po (25 mm) de tous les côtés de la sécheuse est recommandé pour réduire le transfert du bruit.

ɃPour installation dans un placard avec porte, on doit prévoir des ouvertures minimums d’entrée d’air en haut et en bas de la porte.

Les portes à claire-voie offrant des ouvertures équivalentes de passage de l’air sont acceptables.

ɃIl faut aussi prendre en compte l’espace requis entre les appareils voisins.

*Dégagement minimum recommandé

Secadora Maytag®con opción

Wrinkle Prevent (Prevención de arrugas)

y sensor de humedad, 7,0 pies³ (0,20 m³)

Guía de dimensiones

Disponible en blanco

MED6200KW - Eléctrica

YMED6200KW - Eléctrica

Disponible en blanco

MGD6200KW - Gas

29"

Ancho

28 3∕8"

Profundidad

40 11∕16"

Altura

DIMENSIONES DE PLANIFICACIÓN EN DETALLE

ADVERTENCIA: A n de reducir el riesgo de incendio, choque eléctrico o lesiones personales, lea las INSTRUCCIONES

IMPORTANTES DE SEGURIDAD Y LAS INSTRUCCIONES DE INSTALACIÓN, que se encuentran en el Manual del propietario, antes

de instalar y usar el electrodoméstico.

Requisitos eléctricos

Tipo de combustible Eléctrica Gas

Amperaje mínimo del circuito 30 A 15 A

Consumo de amperios máximo 26 A 6 A

Voltaje de funcionamiento 120/240 V -

CA únicamente 120 V -

CA únicamente

Frecuencia de funcionamiento 60 Hz

Dimensiones del producto (Eléctrica/Gas)

pulg. (mín.) mm (mín.) pulg. (máx.) mm (máx.)

A Altura (con patas) 40 11∕16 1033,71 42 5∕16 1075,23

B Ancho 29 736,6 - -

C Altura superior (con patas) 36 7∕8936,56 38 1∕2978,08

D Profundidad 28 3∕8721,96 - -
