Matco Tools MT3850HRA Manual de usuario

1www.matcotools.com

3/8 X 50 RETRACTABLE HOSE REEL WITH

PREMIUM HYBRID POLYURETHANE AIR HOSE

OWNER’S MANUAL

Please retain instructions for future reference!

Read this manual carefully before using this product.

This product is not intended for use by children.

Protect yourself and others by observing all safety information, warnings

and cautions. Failure to comply with instructions could result in personal

injury and/or damage to product or property.

WARNING

MT3850HRA

1901032-86

2www.matcotools.com

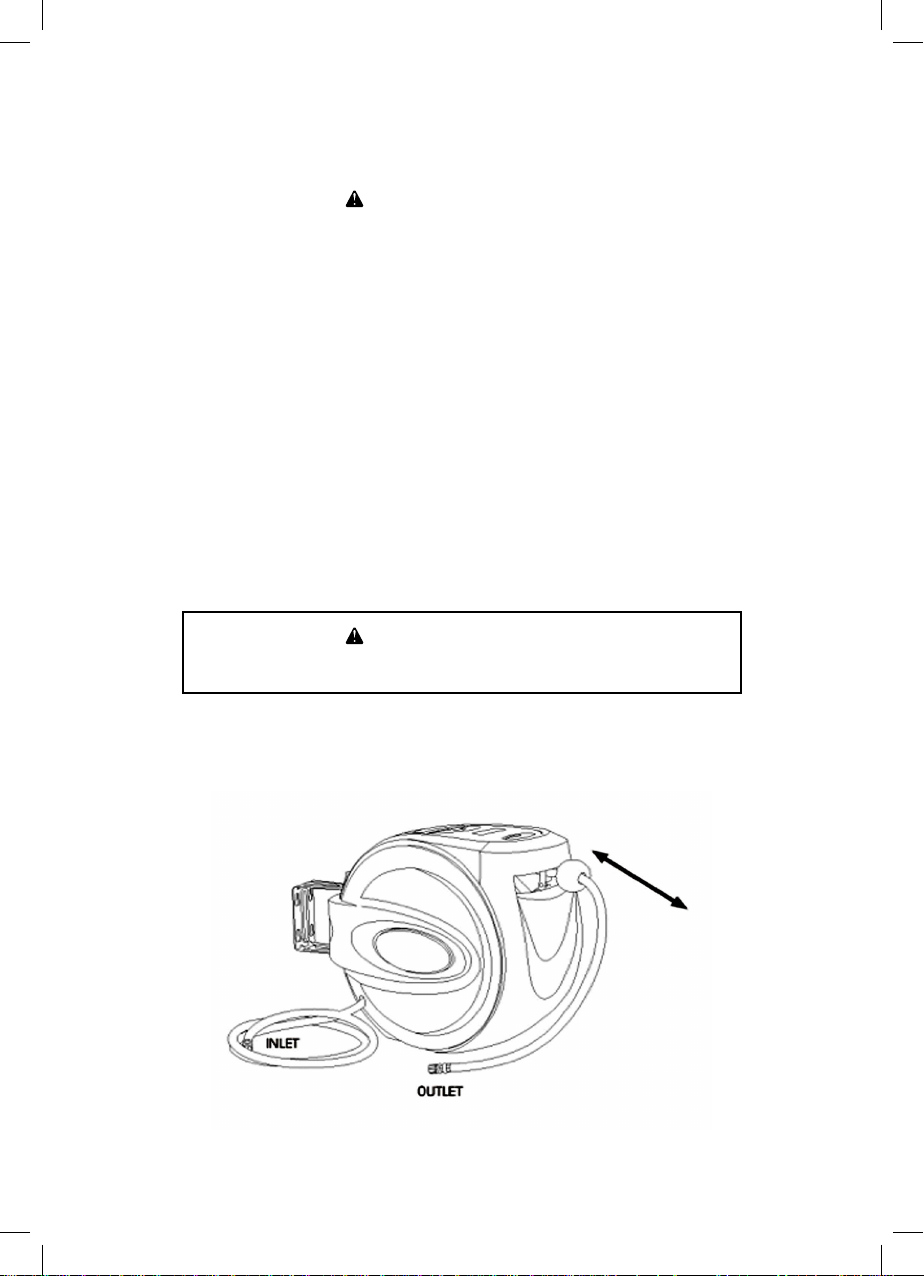

GENERAL SAFETY

INSTALLATION

WARNING

The product is designed for use on regulated compressed air lines or on air

compressors where the air pressure does not exceed the maximum pressure

limit of the hose. Failure to follow this may result in personal injury and or

property damage.

1. Using the reel mounting bracket as a guide, drill 4 pilot holes into wood wall

studs or work bench.

2. Attach hose reel, using the screws provided or bolts and washers.

Do not release hose rapidly. Retracting hose could cause injury or property

damage. Maintain control of hose as it retracts.

3. Connect air supply to 1/4 Male NPT inlet ftting.

4. Connect desired quick connect or tool to the 1/4 Male NPT outlet ftting.

WARNING

Make sure that the mounting will support up to 55 pounds

1901032-86

3www.matcotools.com

OPERATION

1. To extend hose, pull hose to desired length.The hose reel must be released

to maintain its length. It may be necessary to pull hose beyond desired

length to keep it from automatically retracting.

2. To retract, pull hose lightly then allow it to retract. Hose will then

automatically retract.

WARNING

Do not release hose rapidly! Retracting hose could cause

injury or property damage. Maintain control of hose as it

retracts.

1. Self-Laying System

2. Metal Handle

3. Safety Hook

4. Metal Mounting Bracket

5. Optional-Position Lock

1901032-86

4www.matcotools.com

SPECIFICATIONS

PACKING INFORMATION

WARRANTY INFORMATION

Hose Length: 50

Working Pressure: 300psi

Hose Material: Premium Hybrid Polyurethane

Air InletThread Size: 1/4 Male NPT

Air OutletThread: 1/4 Male NPT

Measurements: 15 x 7.9 x 13

Gross Weight / Net Weight: 14.3 lbs. / 12.13 lbs.

MatcoTools, Stow, Ohio 44224

Made In China to Matco Speciﬁcations

This item has a one-year warranty against material and

workmanship defects. Please see your authorized Matco

distributor for warranty processing.

1901032-86

"""

5www.matcotools.com

CARRETE RETRACTABLE DE MANGUERA

3/8 X 50 CON MANGUERA DE AIRE DE

POLIURETANO HÍBRIDO DE SUPREMA CALIDAD

MANUAL DE PROPIETARIO

¡Conserve por favor estas instrucciones para

su consulta futura!

Lea este manual cuidadosamente antes de usar este producto.

Este producto no está destinado para el uso por los niños

Protéjase a sí mismo y a otros al observar toda la información,

advertencias y precauciones de seguridad. Hacer caso omiso a las

instrucciones podría ocasionar lesiones personales y/ daños al producto o

a la propiedad.

ADVERTENCIA

MT3850HRA

1901032-86

6www.matcotools.com

SEGURIDAD GENERAL

INSTALACIÓN

ADVERTENCIA

El producto está diseñado para uso sobre las líneas de aire comprimido

reguladas o sobre los compresores de aire en los que la presión de aire no

exceda el límite de presión máxima de la manguera. Hacer caso omiso a este

consejo podría ocasionar alguna lesión personal y/o daños materiales.

1. Usando el soporte de montaje del carrete como guía, perfore 4 agujeros

piloto en los travesaños de madera o banco de madera.

2. Sujete el carrete de manguera, usando los tornillos provistos o los pernos y

arandelas.

No libere la manguera muy rápidamente. Una manguera que se retrae podría

ocasionar lesiones o daños materiales. Mantenga el control de la manguera en la

medida que se retraiga.

3. Conecte el suministro de aire al acoplamiento de entrada macho NPT 1/4

4. Conecte la herramienta o dispositivo de conexión rápida al acoplamiento de

entrada macho NPT 1/4

Asegúrese que el montaje pueda soportar de hasta 55 libras

ADVERTENCIA

1901032-86

7www.matcotools.com

OPERACIÓN

1. Para extender la manguera, estire la manguera hasta la longitud deseada. El

carrete de manguera deberá ser liberado con el ﬁn de mantener su longitud.

Puede ser necesario estirar la manguera más allá de su longitud deseada con

el ﬁn de prevenir que se retraiga automáticamente.

2. Para retraer, jale la manguera ligeramente y después permita que ésta se

retraiga. La manguera entonces se retraerá automáticamente.

¡No libere la manguera rápidamente! Al retraer la manguera

se podría ocasionar lesiones o daños materiales. Mantenga el

control de la manguera en la medida que se retraiga.

1. Sistema de auto tendido

2. Mango de metal

3. Gancho de seguridad

4. Soporte de montaje de metal

5. Seguro de posicionamiento opcional

ADVERTENCIA

1901032-86

8www.matcotools.com

ESPECIFICACIONES

INFORMACIÓN DE EMBALAJE

INFORMACIÓN DE GARANTÍA

Largura de manguera: 50 pies

Presión de trabajo: 300 psi

Material de manguera: poliuretano híbrido de calidad suprema

Tamaño de rosca de la entrada de aire: ¼ pulg. macho NPT

Rosca de la salida de aire: ¼ pulg. macho NPT

Dimensiones (medidas): 38 x 20 x 33 cm

Peso bruto / peso neto : 6,5 / 5,5 kg

MatcoTools, Stow, Ohio 44224

Fabricado en China según las especiﬁcaciones de Matco

Este producto cuenta con una garantía de un año contra los

defectos materiales y de la fabricación. Consulte por favor su

distribuidor de Matco autorizado por el procesado de garantía.

1901032-86

9www.matcotools.com

MANUEL DU PROPRIÉTAIRE

Veuillez conserver ces instructions pour toute référence future!

Lisez ce manuel attentivement avant d’utiliser ce produit.

Le produit n’est pas conçu pour être utilisé par des enfants.

Protégez-vous et protégez autrui en respectant les consignes de sécurité,

les avertissements et les mises en garde. Le non-respect de ces consignes

peut entraîner des blessures corporelles, des dommages au produit ou à la

propriété, ou les deux.

AVERTISSEMENT

MT3850HRA

DÉVIDOIR DE TUYAU RÉTRACTABLE DE

3/8 PO X 50 PI AVEC TUYAU À AIR EN

POLYURÉTHANE HYBRIDE PREMIUM

1901032-86

10www.matcotools.com

SÉCURITÉ GÉNÉRALE

INSTALLATION

AVERTISSEMENT

Le produit est conçu pour être utilisé sur des tuyaux à air comprimé ou des

compresseurs d’air dont la pression d’air ne dépasse pas la limite de pression

maximale du tuyau. Le non-respect de cette consigne peut entraîner des

blessures corporelles ou des dommages matériels ou les deux.

1. En prenant le support de montage pour dévidoir comme guide, faites 4 trous

pilote dans les montants en bois du mur ou dans le banc de travail.

2. Fixez le dévidoir de tuyau en utilisant les vis fournies ou les boulons et les

rondelles.

Ne relâchez pas le tuyau trop rapidement. Un tuyau qui se rembobine peut

entraîner des blessures ou des dommages matériels. Maintenez le contrôle sur le

tuyau au fur et à mesure qu’il se rembobine.

3. Branchez l’alimentation en air à un raccord d’entrée mâle de 1/4 po NPT

4. Branchez le raccord à branchement rapide ou l’outil au raccord de sortie mâle

de 1/4 po NPT

Assurez-vous que le montage peut supporter une charge

allant jusqu’à 55 lb

AVERTISSEMENT

1901032-86
