MARPLAST 770 Manual de usuario
DISPENSER
DISPENSER
770 – 771 – 772
770 – 771 – 772
MANUALE USO E MANUTENZIONE
USE AND MAINTENANCE MANUAL
Ed. 01/2016
DISPENSER
770 – 771 – 772
INDICE
1. AVVERTENZE GENERALI.........................................................................4
1.1 Introd zione................................................................................................ 4
1.2 Identificazione del costr ttore.....................................................................4
1.3 Marcat ra....................................................................................................5
2. DESCRIZIONE........................................................................................... 6
3. DATI TECNICI.............................................................................................7
4. INSTALLAZIONE........................................................................................ 8
4.1 Posizionamento.......................................................................................... 8
4.2 Predisposizione.......................................................................................... 9
4.2.1 ART. 770..................................................................................................... 9
4.2.2 ART. 771................................................................................................... 10
4.2.3 ART. 772................................................................................................... 11
4.3 P lizia e c ra............................................................................................ 12
4.4 Demolizione e smaltimento...................................................................... 13
5. FUNZIONAMENTO ED USO................................................................... 14
5.1 Uso previsto..............................................................................................14
5.2 Uso non previsto.......................................................................................14
6. MANUTENZIONE.....................................................................................15
7. DICHIARAZIONE DI CONFORMITÀ....................................................... 16
2
DISPENSER
770 – 771 – 772
INDEX
1. GENERAL WARNINGS............................................................................. 4
1.1 Introduction.................................................................................................4
1.2 Manufacturer identification......................................................................... 4
1.3 Mar ing.......................................................................................................5
2. TECHNICAL DATA..................................................................................... 6
3. DATI TECNICI............................................................................................ 7
4. INSTALLATION.......................................................................................... 8
4.1 Positioning.................................................................................................. 8
4.2 PREDISPOSITION.....................................................................................9
4.2.1 ART. 770.....................................................................................................9
4.2.2 ART. 771...................................................................................................10
4.2.3 ART. 772................................................................................................... 11
4.3 Cleaning and care.................................................................................... 12
4.4 Demolition and disposal........................................................................... 13
5. OPERATION AND USE........................................................................... 14
5.1 Foreseen use........................................................................................... 14
5.2 Unforeseen use........................................................................................ 14
6. MAINTENANCE....................................................................................... 15
7. DECLARATION OF CONFORMITY.........................................................16
3
DISPENSER
770 – 771 – 772
1. AVVERTENZE GENERALI – GENERAL WARNINGS
1.1 INTRODUZIONE - INTRODUCTION
Vogliamo innanzit tto ringraziarVi per la fid cia accordataci scegliendo q esto
prodotto di MAR PLAST Spa.
Prima di iniziare ad tilizzarlo leggete attentamente q esto man ale e c stoditelo
in n posto sic ro in modo che sia cons ltabile anche in f t ro.
Le istr zioni per l’ so contengono le informazioni necessarie per l’ tilizzo
appropriato, per la manipolazione e per la corretta p lizia dell’apparecchio.
Q este conoscenze, insieme all’osservazione delle relative istr zioni e delle
disposizioni di sic rezza sono i pres pposti per n tilizzo senza pericoli per la
sic rezza d rante l’ so e la p lizia.
First of all we would li e to than you for choosing a MAR PLAST Spa product.
Before starting to use it read this manual carefully and eep it in a safe place so
that it can be consulted also in the future.
The instructions for use contain the information necessary for correct use,
handling and cleaning of the equipment. This nowledge, together with the
observance of these instructions and of the safety rules are essential for use
without ris to safety during use and cleaning.
Nel caso siano necessarie lteriori informazioni, contattate
direttamente l’azienda prod ttrice.
Should additional information be necessary contact the company of
manufacture directly.
1.2 IDENTIFICAZIONE DEL COSTRUTTORE – MANUFACTURER
IDENTIFICATION
MARPLAST SPA
Via A. De Gasperi 7 – 42010 Rio Saliceto (RE) – Italy
Tel. 0522 699200 – Fax 0522 649622
www.marplast.it – E-mail: infomarpla[email protected]
4
DISPENSER
770 – 771 – 772
1.3 MARCATURA - MARKING
La macchina è realizzata in conformità alle direttive com nitarie pertinenti ed
applicabili nel momento della s a immissione s l mercato.
La traghetta sit ata s ll’apparecchio deve essere simile a q ella riportata di
seg ito e debitamente compilata.
The machine has been designed to conform to the relevant and applicable EEC
directives at the moment of launch onto the mar et.
The plate on the equipment must be similar to the one shown below and correctly
filled in .
5
DISPENSER
770 – 771 – 772
2. DESCRIZIONE - DESCRIPTION
1. Piastra di fissaggio a parete
2. Vaschetta a riempimento (solo per art. 770)
3. Dosatore
4. Coperchio
5. Spia l minosa di segnalazione
6. Alloggiamento nr. 3 pile C (½ torcia)
7. Serrat ra
8. Lente trasparente
1. Wall mounting plate
2. Container (only for art. 770)
3. Pump
4. Cover
5. Flashing led
6. Location for nr. 3 C batteries
7. Loc
8. Transparent window
6
1
2
4
3
4
5
8
6
7
7
DISPENSER
770 – 771 – 772
3. DATI TECNICI – TECHNICAL DATA
Materiali impiegati:
- fondo: termoplastico ABS trasparente
- coperchio: termoplastico ABS bianco
- lente riserva: termoplastico ABS trasparente
- vaschetta: termoplastico PST K-resin trasparente
- serrat ra: resina acetalica Tenac masterizzato bianco
- pompetta: resina acetalica Tenac, masterizzato bianco
- meccanismo elettronico: termoplastico

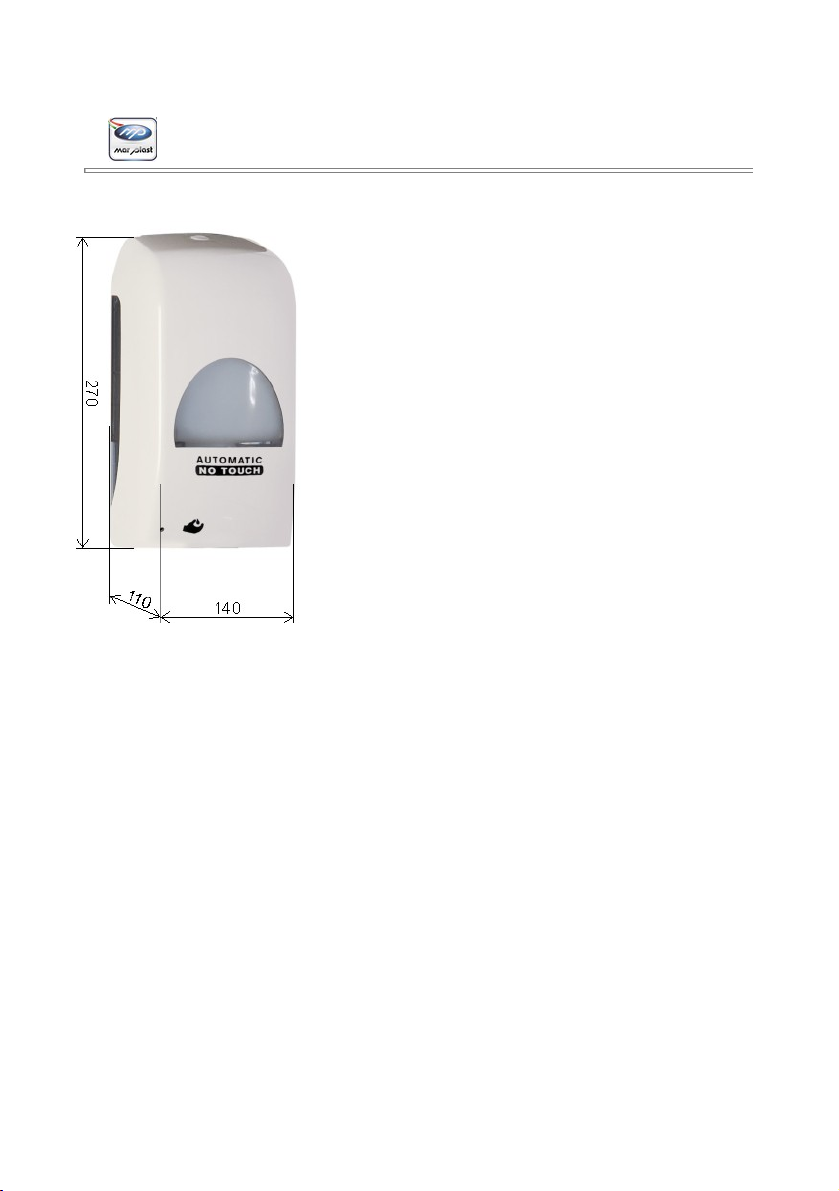

Dimensioni mm 270 H x 110 P x 140 L
Colore bianco on lente riserva trasparente
Chi s ra con serrat ra a chiave
Installazione a m ro, mediante n. 4 tasselli Fischer
Il Dispenser eroga sapone liq ido con azionamento a
fotocell la (servono 3 pile C 1/2 torcia) capacità litri 1.
Material used:
- base: transparent thermoplastic ABS (Acrylonitrile Butadiene Styrene)
- lid: white thermoplastic ABS (Acrylonitrile Butadiene Styrene)
- window: transparent thermoplastic ABS (Acrylonitrile Butadiene Styrene)
- container: transparent SBC (Styrene-Butadiene Copolymers)
- loc : white Acetal (POM) Homopolymer
- pump: white Acetal (POM) Homopolymer
- electronic mechanism: thermoplastic
Dimensions: mm 270 H x 110 P x 140 L
Colour: white with transparent window
Loc : with ey
Wall mounting, using nr 4 plugs Fischer
The liquid soap dispenser wor s with photocell (nr. 3 C batteries), 1 Lt. capacity.
7
DISPENSER
770 – 771 – 772
4. INSTALLAZIONE - INSTALLATION
4.1 POSIZIONAMENTO - POSITIONING
Il Dispenser viene fissato al m ro con appositi tasselli tramite i fori predisposti s l
lato posteriore del dispenser.
The dispenser is fixed to the wall using the apposite slots positioned on the rear
side of the dispenser.
Posizionare il dispenser in modo da essere facilmente raggi ngibile
dagli tilizzatori.
Position the dispenser so that it can be easily reached by the users.
Non collocare ness n oggetto sotto la fotocell la entro 28 cm circa.
Do not place anything under the photocell within 28 cm
8
DISPENSER
770 – 771 – 772
4.2 PREDISPOSIZIONE – PREDISPOSITION
4.2.1 ART. 770
1. Aprire il dispenser con l’apposita chiave bl in dotazione.
2. Estrarre la vaschetta.
3. fissare il dispenser a parete.
4. Inserire la vaschetta spingendo fino in fondo.
5. Sollevare il coperchio della vaschetta ed inserire il sapone liq ido.
Chi dere il coperchio della vaschetta e chi dere il dispenser.
1. Open the dispenser with the ey supplied
2. Pull the tray.
3. Fix the dispenser on the wall.
4. Insert the tray by pushing all the way.
5. Lift the lid and refill liquid.
Close the lid of the compartment and close the dispenser.
9
DISPENSER
770 – 771 – 772
4.2.2 ART. 771
1. Aprire il dispenser con l’apposita chiave bl in dotazione.
2. Fissare il dispenser a parete
3a. Inserire la cart ccia spingendo fino in fondo (3b)
Chi dere il dispenser.
1. Open the dispenser with the key s pplied.
2. Fix the dispenser on the wall.
3a. Insert the cartridge by p shing all the way (3b)
Close the dispenser.
10
