76394

出発信号機

• The change in the signal aspects happens

prototypically with a gentle changeover.

• When the signal is set at „slow“, the operator is

responsible for adjusting the speed of the train.

• The signal control module can only be used

to control signals from the Märklin series that

belong to it.

HOデジタル色灯信号機シリーズは以下のような特

長があります；

•すべての主信号機は制御モジュールと信号マスト

から構成されています。

•これらの信号機は、旧来のアナログ制御(664xトラ

ンスと7272(0)制御ボックス)でもデジタル制御(例：

6040 Keyboardや60212 Central Station)でも制御

できます。デジタル制御には、別途にデコーダー

は不要です。

•信号機の現示状態が変わるとき、実物のように緩

やかに変化します。

•信号機が「徐行」のとき、オペレーターが自分でス

ピードを落とす必要があります(信号機により自動

で減速されません)。

•同梱の制御モジュールは、メルクリン製HOスケー

ルデジタル色灯信号機の制御専用です。他のシ

リーズの信号機や他社の信号機の制御には使用

できません。

The H0 color light signals from this electronic

series offer the following features:

• All home signals consist of a signal control

module the signal mast that goes with it.

• These signals can be operated conventionally

(6646/6647 transformer, 72720 control box) or

digitally (example: with 6040 Keyboard, Cen-

tral Station 60212). No additional decoder is

required when operating the signals digitally.

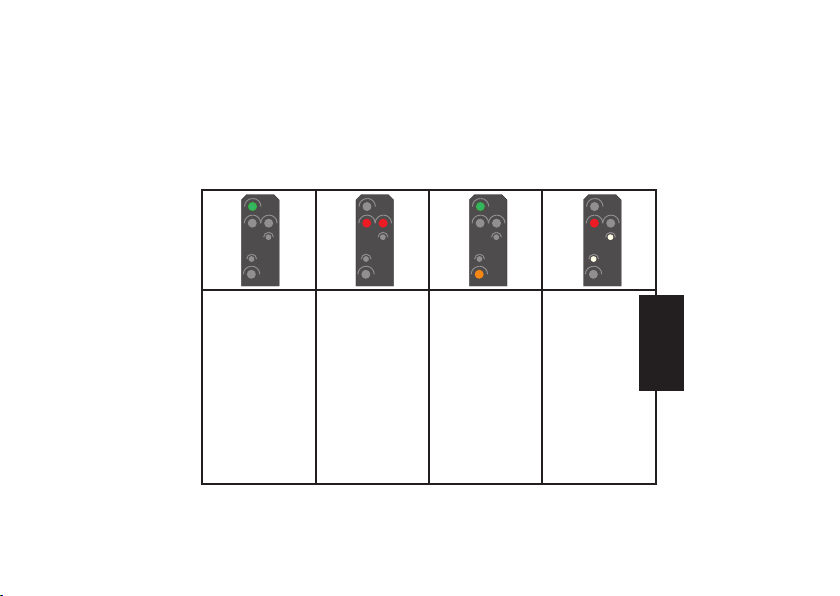

実際の信号機の現示

Aspects in the Prototype

主信号機の現示:

Signal aspect for a home signal:

意味:

Meaning:

進行

停止

Stop

徐行

Proceed Slowly

停止 - 入換進行

Stop - Switching

センターレールへの給電:

Track Current:

オン

オフ

off

オン

on !

Setting the Digital Address

Important: No address needs to be set for

conventional wiring connections.

General Information:

• The address can be set only when the signal

control module with the signal mast connect-

ed to it is in its packaging. (with the address

pin snapped into the packaging on the signal

control module).

• The necessary digital components for setting

the address: 1 each Control Unit, 1 each

transformer, 1 - 2 Keyboard(s), or 1 x Central

Station.

• The address is only stored in the home signal.

デジタルアドレスの設定

重要：アナログ制御時は、アドレス設定は不要です。

概要:

•プログラミングピン(ボール紙にはさまれた針金状

のもの)を差し込んだ信号制御モジュールに信号

機を接続した時にだけ、アドレスを設定できます。

•アドレス設定に必要な機器

　　コントローラー(6021 Control Unit＋6040 　

　　Keyboard、またはCentral Station)

　　トランスまたはACアダプター

•アドレスは、制御モジュールでなく、信号機本体

に記憶されます。

Button Assignment on the Keyboard:

Exit Signal: 2 consecutive pairs of buttons on

the Keyboard.

Control button assignment on the Central Station:

Please see the instructions for the Central Sta-

tion about this topic.

Example:

Signal Type: Four-Aspect Exit Signal

Controller: Button Pair 13 + 14 on Keyboard No. 1.

出発信号機のアドレス：

２つのアドレスが必要で、Keyboardでは、２組の隣り

合うボタンに割り当てます。

準備：

6040 Keyboardの場合は、設定したいアドレスの

ボタンをすぐ押せるようにしておきます。

例えば、ここでは４現示出発信号機をアドレス

13・14に割り付けるとします。その場合、

KeyboardのDIPスイッチの設定(キーボード１なの

ですべてoff)を行い、13番と14番のボタンを押せ

るようにしておきます。

Central Stationの場合は、あらかじめ信号機を

設定したいアドレス13に登録しておきます。その

時、“Duration”を1000mS以上としておきます。

制御パネルにその信号機を表示しておき、すぐに

操作できるようにしておきます。

1. 6021と6040もしくはCentral Stationと、トランスや

ACアダプターを接続します。まだ電源をオンしない

でください。

2. 信号機を接続した信号制御モジュールにプログラ

ミングピン(ボール紙にはさまれた針金状のもの)を

差し込みます。信号制御モジュールの黄色と茶色

のペア線をコントローラーの赤色(黄色ではありま

せん！)と茶色の線路出力端子に接続します。

3.KeyboardのDIPスイッチの設定(例：キーボード１な

らすべてoff)を行い、設定したいアドレスのボタンを

押せるようにしておきます。 Central Stationの場合

は、画面に登録した信号機を呼び出しておき、信号

機をすぐにタッチできるようにしておきます。現示は

Hp0(赤、停止)にしておきます。

4. コントローラをオンし、立ち上がったらすぐに

“STOP”ボタンを押します。

5. “GO”ボタンを押します(または“STOP”を解除しま

す)。すると、信号機は２現示を交互に表示し始め

ます。その後、約30秒以内に以下の手順を開始し

ないと設定モードは自動的に終了しますので注意

して下さい。

Procedure for Entering the Address

1. Connect the Control Unit, Keyboard, and

transformer. Do not turn the Control Unit on

yet.

2. Leave (!) the signal control module with

the home signal mast connected to it in its

original packaging. Connect only the brown

and the yellow wires from the signal control

module to the brown and red (!) terminal clips

on the Control Unit.

3. Set the Keyboard address to the desired

address. In our example (Keyboard No. 1) all

four coding switches at the „off“ position.

4. Turn on the 6021 Control Unit. Press the

„stop“ button.

5. Press the „go“ button. The home signal will

begin to switch between 2 signal aspects.

If the following step does not begin within

several seconds, the electronic circuit will end

the address setting process automatically.

アドレス設定手順

6. Keyboardのアドレス13の緑ボタンを押し始めま

す。Central Stationの場合は、信号機をタッチ

し、Hp1(緑、進行)にします。すると、信号機のすべ

てのLEDが点灯します。Keyboardの場合は、ここで

緑ボタンを離します。

7.信号機は、別の２現示を交互に表示し始めます。

6. Press the green button on button pair 13 of the

Keyboard until all of the LED‘s on the signal

light up. Only release the button at this point.

7.The main signal will begin to switch between 2

signal aspects.

8. Press the green button on button pair 14 of the

Keyboard until all of the LED‘s on the signal

light up. Only release the button at this point.

9. Turn the Control Unit off. The signal and the

signal control module can now be installed on

the layout.

8. Keyboardのアドレス14の緑ボタンを押し始めま

す。Central Stationの場合は、信号機をタッチ

し、Hp2(緑＋黄、徐行)にします。すると、信号機の

すべてのLEDが点灯します。Keyboardの場合は、

ここで緑ボタンを離します。

9. コントローラーをオフします。また、プログラミング

ピンを制御モジュールから外します。これで、信号

機と制御モジュールをレイアウトへ設置できます。

Central Stationの場合は、その後、“Duration”を

100〜250mSに戻しておきます。

Note:

• For long breaks during programming, the

signal terminates the programming mode

without a change. In this case, start from the

beginning again with the complete addressing

procedure. While addressing is taking place,

ensure that the breaks between the individual

keyboard commands are not too long.

• Once the programming has ended or has

been cancelled, the signal switches to dem-

onstration mode after a few seconds. In this

mode, various signal aspects of the respective

signal type are displayed.

•The control electronic circuit must be removed

from the packaging before testing the signal.

注意:

•設定中に作業を30秒以上止めると、信号機はアド

レス設定モードを終了してしまいアドレスも設定さ

れません。その場合は、手順を最初からやり直し

てください。アドレス設定中は、各動作に時間をか

けすぎないようにしてください。

•設定が完了するかキャンセルされると、数秒後か

ら信号機はデモンストレーションモードになりま

す。そのモードになると、信号機は、各現示を交

互に繰り返します。

•設定が終わりテストする前に、信号制御モジュー

ルからプログラミングピン(ボール紙にはさまれた

針金状のもの)を外してください。

アナログ制御時の配線図

Conventional Wiring Connections

72720
