Marklin 73407 Manual de usuario

73407

Schlussbeleuchtung

Marker Lights

Eclairage de ﬁn de convoi

Sluitverlichting

Alumbrado de cola

Illuminazione di coda

Slutljuslykta

Slutbelysning

Die Schlussbeleuchtung 73407 wird von der Innenbeleuchtung 73400 (Trix 66719) versorgt. Verwendbare Wagen:

The 73407 marker lights are powered from the 73400 (Trix 66719) interior light circuit board. See below for cars:

L’éclairage de ﬁn de convoi réf. 73407 est alimenté par l’éclairage intérieur réf. 73400 (Trix 66719). Voitures utilisables:

De sluitverlichting 73407 wordt door de binnenverlichting 73400 (Trix 66719) van stroom voorzien.

Toepasbare rijtuigen:

El alumbrado de cola 73407 se alimenta desde la alimentación interior 73400 (Trix 66719). Para los coches :

L’illuminazione di coda 73407 viene alimentata dall’illuminazione interna 73400 (Trix 66719). Si carrozze utilizzabili:

Slutljuslyktan 73407 får sin strömmatning från vagnsbelysningen 73400 (Trix 66719). Beträffande vilka vagnar:

Slutbelysning 73407 forsynes med strøm fra den indvendige belysning 73400 (Trix 66719).

Anvendelige vogne, se nedenfor:

Märklin: 26540, 29680, 43850, 43860, 43865, 43870, 43880, 43910, 43911, 43920, 43921,43929, 43930, 43931, 43940,

43941, 43950, 43951

Trix: 23400, 23401, 23402, 23403, 23404, 23410, 23411, 23412, 23413, 23414, 23415, 23416, 23417, 23418, 23419,

23421, 23422, 23423, 23424, 23408, 23409, 23428

Hier die Schlussbeleuchtung aufsetzen!

Wahlweise am linken oder rechten Wagenende.

Place the marker lights here!

Either on the left or the right end of the car.

Poser ici l’éclairage de ﬁn de convoi !

A l’extrémité gauche ou droite de la voiture, au choix.

Hier de sluitverlichting plaatsen!

Naar keuze aan het linker- of rechter rijtuigeinde.

¡Colocar aquí el alumbrado de cola!

Opcionalmente en el extremo izquierdo o en el extre-

mo derecho del vagón o coche.

Applicare qui l’illuminazione di coda!

A scelta all’estremità della carrozza a sinistra o a

destra.

Placera slutljuslyktan här!

På vänster eller höger sida, allt efter önskemål.

Sæt slutbelysningen på her!

Efter eget valg på højre eller venstre vognende.

Schlussbeleuchtung 73407 an Innenbeleuchtung 73400

(Trix 66719) anschließen. Stecker von 73407 in Buchse

von 73400 (Trix 66719) stecken.

Connect the 73407 marker lights to the 73400

(Trix 66719) light circuit board. Insert the plug from the

73407 marker light kit into the socket on the 73400

(Trix 66719) light circuit board.

Raccorder l’éclairage de ﬁn de convoi réf. 73407 à

l’éclairage intérieur réf. 73400 (Trix 66719). Brancher la

ﬁche de réf. 73407 dans la prise de réf. 73400

(Trix 66719).

Sluitverlichting 73407 aan de binnenverlichting 73400

(Trix 66719) aansluiten. Stekker van de 73407 in de

stekkerbus van de 73400 (Trix 66719) steken.

Conectar el alumbrado de cola 72047 a la iluminación

interior 73400 (Trix 66719). Enchufar el conector macho

de 73407 en el conector hembra de 73400 (Trix 66719).

Collegare l’illuminazione di coda 73407 all’illuminazione

interna 73400 (Trix 66719). Innestare la spina dalla 73407

nella presa della 73400 (Trix 66719).

Anslut slutljuslyktan 73407 till vagnsbelysningen 73400

(Trix 66719). Kontakten från 73407 ska stickas in i hon-

kontakten på 73400 (Trix 66719).

Tilslut slutbelysning 73407 til den indvendige belysning

73400 (Trix 66719). Indsæt stikket fra 73407 i bøsningen

til 73400 (Trix 66719).

Anschlusskabel der Schlussbeleuchtung so stecken, dass ein Kontakt

dazwischen frei bleibt!

Plug the connecting wire from the marker lights so that a contact in

between remains free!

Brancher le câble de raccordement de l’éclairage de ﬁn de convoi de

telle sorte qu’un contact reste libre entre les deux !

Aansluitdraden van de sluitverlichting zodanig insteken, dat er één

contact tussenin vrij blijft.

¡Enchufar el cable de conexión a la corriente del alumbrado de cola de

modo que quede libre un contacto ! a

Innestare il cavetto di collegamento dell’illuminazione di coda in modo

che un contatto intermedio rimanga libero!

Slutljuslyktans anslutningskabel ska stickas in på så sätt att en mel-

lankontakt hålls fri!

Indsæt slutbelysningens tilslutningskabel sådan, at der er en fri kon-

takt imellem!

Sollte im Digitalbetrieb die Beleuchtung ﬂackern,

so sind die Anschlusskabel an der Leiterplatte zu

vertauschen.

If the lights ﬂicker during digital operation, then the

respective positions of the connecting wires on the

circuit board must be swapped.

Si l’éclairage vacille en mode numérique, échanger

les câbles de raccordement sur la platine.

Mocht de verlichting in het digitale bedrijf ﬂakkeren,

dan dienen de aansluitdraden op de print verwisseld

te worden.

Si se observase que el alumbrado/la iluminación par-

padean en el modo digital, deben intercambiarse los

cables de conexión en la placa de circuito impreso.

Qualora nell‘esercizio Digital l‘illuminazione lam-

peggi, si devono in tal caso scambiare i cavetti di

collegamento alla piastra dei circuiti.

Om lamporna/lyktorna ﬂimrar vid digitalkörning, så

ska anslutningkablarna på ledarplattan kastas om.

Hvis belysningen blafrer i digitaldrift, skal tilslutnings-

kablerne på printkortet ombyttes.

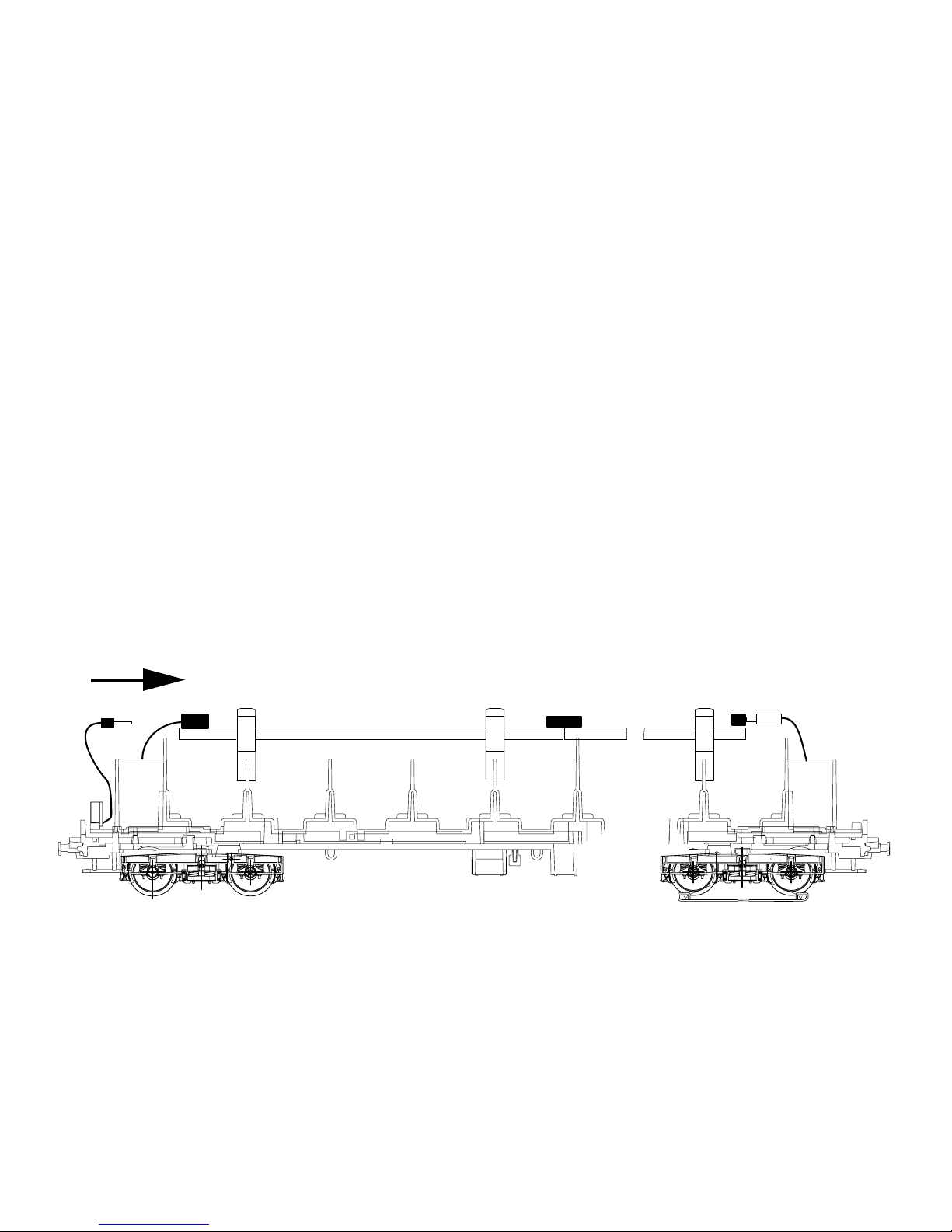

Anschlusskabel sind abhängig von der Fahrtrichtung zu stecken.

The connecting wires are to be connected depending on the direction of travel.

Les câbles de raccordement doivent être branchés en fonction du sens de marche.

De aansluitdraden afhankelijk van de rijrichting op de print insteken.

Los cables de conexión deben enchufarse en función del sentido de la marcha.

I cavi di collegamento si devono innestare in modo dipendente dalla direzione di marcia.

Anslutningskablarna ska anslutas beroende på körriktning.

Tilslutningskablerne skal forbindes afhængigt af køreretningen.

Trix DC:

112294/0707/SmPw

Änderungen vorbehalten

Gebr. Märklin & Cie. GmbH

Postfach 860

D-73008 Göppingen

www.maerklin.com

www.maerklin.com/api
