Marklin 73150 Manual de usuario

73150 / 73155

Innenbeleuchtung

Lighting Kit

Eclairage intérieur

Binnenverlichting

Alumbrado interior

Illuminazione interna

Vagnselysning

Indvendig belysning

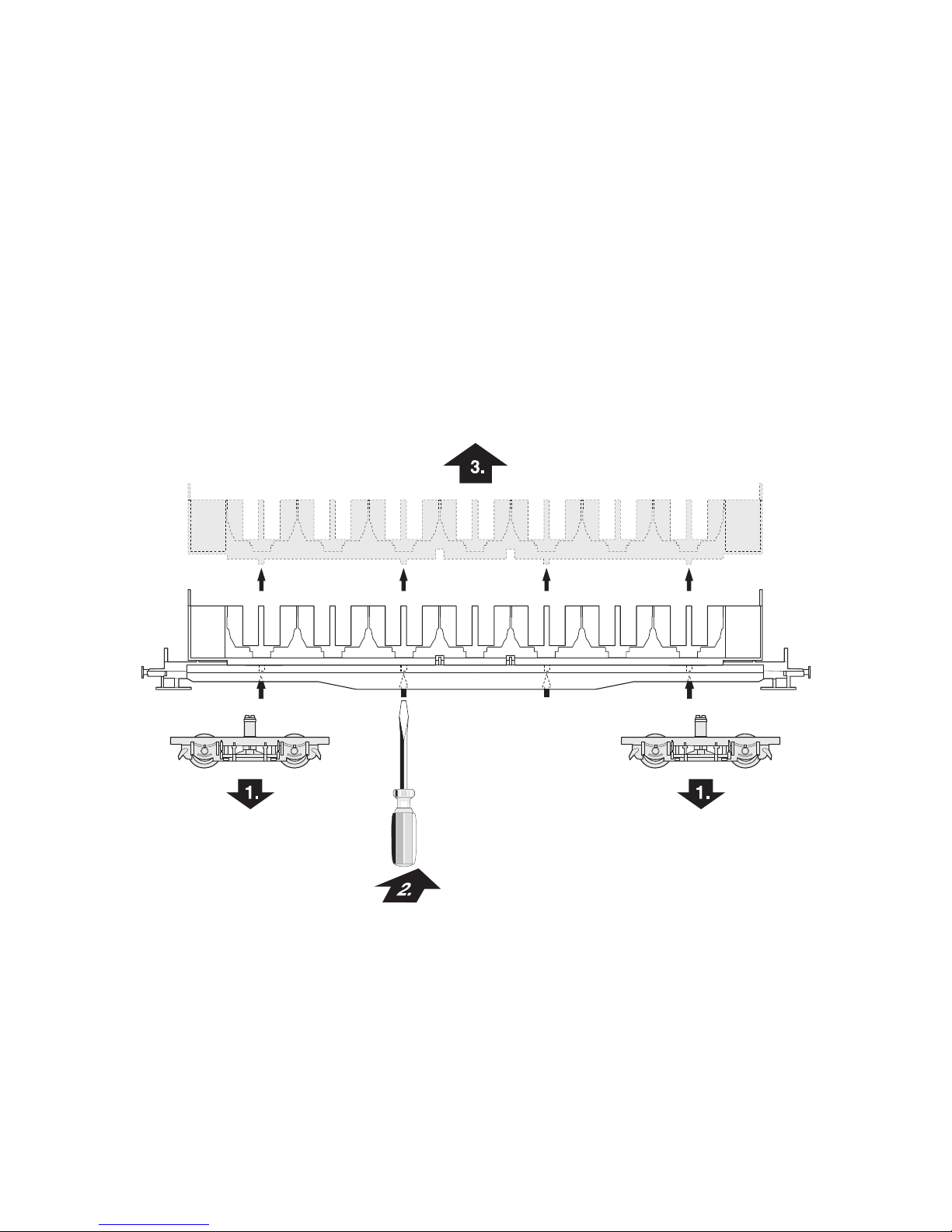

Gehäuse abnehmen

Removing the body

Enlever le boîtier

Huis afnemen

Retirar la carsasa

Smontare il mantello

Kåpan tas av

Overdel tages af

Inneneinrichtung abnehmen

Remove the interior

Enlever l‘aménagement intêrieur

Interieur verwijderen

Retirar el equipo interior

Smontare l‘arredamento interno

Ta av inrednigen

Indvendig indretning udtages

Kontaktblech abziehen

Remove contact strip

Enlever la tôle de contact

Contactveren wegtrekken

Sacar la chapa de contacto

Togliere la lamina di contatto

Dra av kontaktblecket

Kontaktplade trækkes af

Kontaktfeder einstecken

Insert contact spring

Enﬁcher le ressort de contact

Contactveren insteken

Introducir el muelle de contacto

Innestare la molla di contatto

Sätt in kontaktfjädern

Kontaktfjeder stikkes ind

Die Arbeitsschritte auf Seite 4 und 5 sind nur bei Einbau der beiliegenden stromführenden Kupplung notwendig.

The work steps shown on pages 4 and 5 are only necessary when installing the current-conducting coupler included with this kit.

Les opérations des pages 4 et 5 ne sont nécessaires que pour la mise en place de l‘attelage sous tension joint.

De stappen op de blz. 4 en 5 zijn alleen bij de inbouw van de meegeleverde stroomgeleidende koppeling nodig.

Los trabajos descritos en las páginas 4 y 5 solamente son necesarios si se desean instalar los enganches porta-corriente que se

adjuntan.

Le fasi di lavoro alle pagine 4 e 5 sono necessarie solamente nel caso di installazione degli acclusi ganci conduttori di corrente.

Momenten på sida 4 och 5 behöver endast göras om det medföljande strömledande kopplet skall monteras.

Arbejdsrækkefølgen på side 4 og 5 er kun nødvendig ved indbygningen af den vedlagte strømførende kobling.

Feder nachdrücken

Push the spring forward

Enfoncer le ressort

Contactveren nadrukken

Apretar el muelle

Premere con forza la molla

Tryck på fjädern

Fjeder trykkes ind

Kontaktblech aufschieben

Push the contact strip open

Insêr la tôle de contact

Contactmetaal opschuiven

Colocar la chapa de contacto encima

Far scorrere sopra la lamina di contatto

Skjut på kontaktblecket

Kontaktplade skubbes på

Massefeder einsetzen

Install grounding spring

Mise en place du ressort de masse

Massaveer aanbrengen

Introducir el muelle

Inserire le molla di massa

Montera jordledningsfjädern

Stelfjederen sættes ind

Bei Bedarf kürzen

Shorten if necessary

La raccourcir au besoin

Naar behoefte inkorten

Cortar la longitud

Accorciare se necessario

Avkortas vid behov

Afkortes efter behov

Schleifer einklipsen

Clip on pickup shoe

Encliqueter le frotteur

Sleepcontact inhaken

Encajar el patin

Agganciare il pattio

Tryck fast släpskon

Slæbesko klipses ind

Inneneinrichtung einsetzen

Insert interior

Mettre en place l‘aménagement intêrieur

Interieur plaatsen

Volver a colocar el equipo interior

Installare l‘arredamento interno

Sätt in inredningen

Indvendig indretning indsættes

Kabel einstecken

Plug in the wire

Enﬁcher le câble

Draden insteken

Introducir el cablecillo

Innestare i cavetti

Stick på kablen

Kabel stikkes ind

Kontaktbleche aufstecken

Fix the contact strips into place

Enﬁcher les tôles de contact

Contactveren opsteken

Colocar las chapas de contacto encima

Innestare sopra la lamina di contatto

Stick på kontaktblecken

Kontaktplade stikkes på
