Marklin 49940 Manual de usuario

49940

Inhaltsverzeichnis

1. Hinweise zum Gebrauch des Systems 3

2. Anschluß der Geräte 6

3. Vorbereiten des Videowagens 8

Gehäuse abnehmen 8

Digital-Adresse einstellen 9

Einschalten der Kamera 11

Contents

1. Information on using the system 12

2. Hooking up the components 14

3. Preparing the video car 16

Removing the body 16

Setting the digital address 17

Turning the camera on 19

Table des matières

1. Remarque sur l’utilisation du système 20

2. Raccordement des appareils 22

3. Préparation de la voiture vidéo 24

Enlever le boîtier 24

Encodez l’adresse Digital 25

Enclenchez la caméra. 27

Inhoudsopgave

1. Aanwijzingen voor het gebruik van

het systeem 28

2. Aansluiten van de apparaten 30

3. Voorbereiden van het video-rijtuig. 32

Kap afnemen 32

Digitaal adres instellen 33

Inschakelen van de camera 35

Das Märklin Videosystem 49940 besteht aus

einem H0-Personenwagen mit eingebauter

Kamera und Sender, einem Empfänger mit Netz-

gerät und einem Scart - Anschlußkabel. Dieses

System ist speziell auf die Anforderungen des

beweglichen Senders abgestimmt.

Lesen Sie bitte diese Gebrauchsanleitung

sorgfältig vor dem Anschluß und Betrieb des

kompletten Systems.

Folgende allgemeine Punkte sind zu beachten:

●Das System ist nur für den Betrieb in trockenen

Räumen geeignet.

●Der Standort des Empfängers ist so zu wählen,

daß nach Möglichkeit immer eine direkte Sicht-

verbindung zwischen Sender und Empfänger

existiert. (Mindesthöhe 1 m, empfohlene Höhe

1,5 m bis 2m). Anlagenteile zwischen Sender

und Empfänger dämpfen das Sendesignal und

verringern dadurch die praktische Reichweite

zwischen Sender und Empfänger. Vor allen

Dingen metallische, leitende Materialien

dämpfen das Signal sehr stark.

(Hinweis: Beim Landschaftsbau werden sehr

gerne Aluminiumgitter als Stützmaterial ver-

wendet. Dieses wirkt wie ein faradayscher

Käﬁg und dämpft das Sendesignal von darun-

ter beﬁndlicher Sender).

●Das Videosignal besitzt eine Wellenlänge von

ca. 13 cm. Dadurch werden auch Mauern und

nichtmetallische Flächen mit einem spezi-

ﬁschen Absorptions- und Reﬂektionsgrad

durchdrungen.

●Der H0 - Wagen kann nur mit Märklin - Digital

oder Märklin DELTA (nur mit der Elektronik

DELTA Station 6607) versorgt werden.

Störungen oder Beschädigungen, die durch

Verwendung von Wechsel- oder Gleichstrom

als Versorgungsspannung herrühren, sind nicht

von der Garantie abgedeckt! Auch ein nur zeit-

weises Befahren von Abschnitten mit einer

ungeeigneten Versorgungsspannung ist nicht

zulässig.

●Video- Empfänger und Sender sind auf die

gleiche Übertragungsfrequenz eingestellt.

Eine Veränderung ist nicht möglich.

1. Hinweise zum Gebrauch des Systems

●Ein Parallelbetrieb mehrerer Sender ist nicht

möglich. Bei Märklin Digital kann der Sender im

Video- Wagen ausgeschaltet werden, so daß

aus mehreren Fahrzeugen mit eingebauter

Videokamera der gerade aktive Sender aus-

gewählt werden kann.

●Die Reichweite des Systems beträgt

ca. 30 Meter bei Sichtverbindung zwischen

Empfänger und Sender.

●Sorgen Sie dafür, daß alle in der Nähe des

Senders oder Empfängers stehenden elektroni-

schen oder elektrischen Geräte einwandfrei

entstört sind.

Hinweis: Nicht ausreichend abgeschirmte Mikro-

wellengeräte können zum Beispiel den Empfänger

stören.

●Eine Verwendung dieses Systems in der Nähe

von medizinischen Geräten ist nicht gestattet.

●Dieses System darf nur in den Ländern einge-

setzt werden, für die auch die Genehmigung

zum Betreiben vorliegt. Dies ist zum Zeitpunkt

der Drucklegung: Deutschland, Österreich,

Schweiz und in den Niederlanden möglich.

●Manipulationen am Sender oder Empfänger

führen automatisch zum Erlöschen der

Betriebserlaubnis.

●Der Empfänger funktioniert völlig wartungsfrei.

Bei Nichtgebrauch sollten Sie den Netzstecker

aus der Steckdose ziehen.

●Das Videosignal kann mit einem Fersehgerät

oder einem TV-Monitor angesehen werden

oder mit dem Videorekorder aufgenommen

werden. Diese Geräte müssen eine Scart-

Buchse als Anschlußmöglichkeit besitzen.

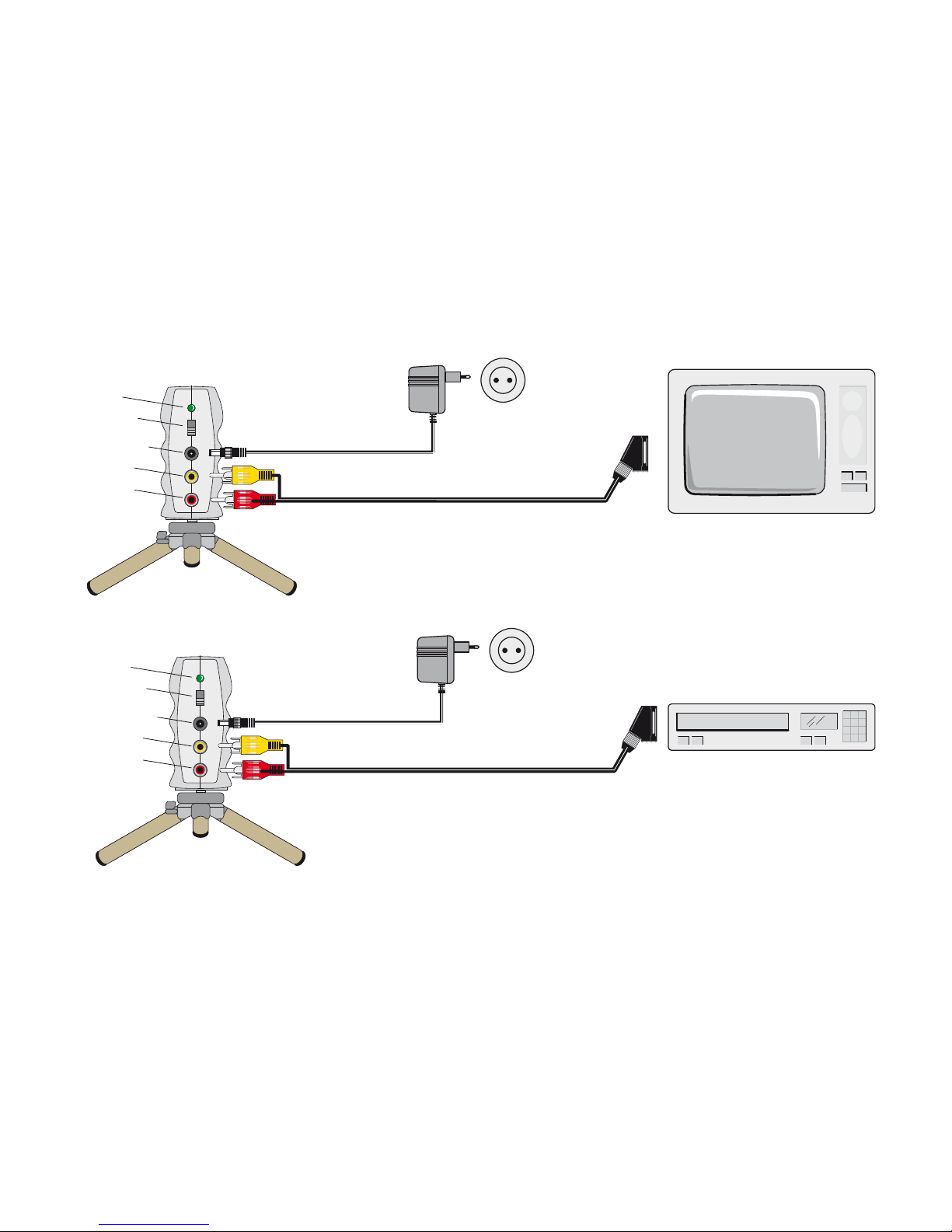

2. Anschluß der Geräte

Das Steckernetzgerät des Empfängers ist nur

für den Betrieb mit einer Netzspannung von

230 Volt / 50 Hz geeignet. Das Steckernetzgerät

darf nur in trockenen Räumen verwendet werden.

Nach dem Einstecken des Netzsteckers in die

Steckdose und Betätigen des Ein/Aus- Schalters

ist der Empfänger funktionstüchtig. (Funktions-

kontrolle: leuchtende LED).

Zum Lieferumfang des Videoempfängers gehört

ein Anschlußkabel mit einem Scart- Anschluß.

Diese Verbindung ist bei vielen aktuellen Video-

rekordern und Fernsehern vorhanden. Sollte Ihr

Fernsehgerät oder Ihr Videorekorder über eine

andere Anschlußbuchse verfügen, so fragen Sie

bitte Ihren TV-Fachhändler nach geeigneten Ver-

bindungskabeln von Scart auf das bei Ihrem Fern-

seher vorhandene System.

Power

12 V DC

Video

Audio

230 V/50 Hz

Power

12 V DC

Video

Audio

230 V/50 Hz

3. Vorbereiten des Videowagens

Gehäuse abnehmen

1. 1.

Digital-Adresse einstellen

Eingestellte Adresse ab Werk: 78

Spannungsversorgung

Sender/Funktions-

decoder

Kamera

Spannungsversorgung

Sender /

Funktionsdecoder

Kamera

Digital Digital Digital

28 – 2 3 – 5 – – 8

29 – – 3 – 5 – – 8

30 1 – – 4 5 – – 8

31 – 2 – 4 5 – – 8

32 – – – 4 5 – – 8

33 1 – – – 5 – – 8

34 – 2 – – 5 – – 8

35 – – – – 5 – – 8

36 1 – 3 – – 6 – 8

37 – 2 3 – – 6 – 8

38 – – 3 – – 6 – 8

39 1 – – 4 – 6 – 8

40 – 2 – 4 – 6 – 8

41 – – – 4 – 6 – 8

42 1 – – – – 6 – 8

43 – 2 – – – 6 – 8

44 – – – – – 6 – 8

45 1 – 3 – – – – 8

46 – 2 3 – – – – 8

47 – – 3 – – – – 8

48 1 – – 4 – – – 8

49 – 2 – 4 – – – 8

50 – – – 4 – – – 8

51 1 – – – – – – 8

52 – 2 – – – – – 8

53 – – – – – – – 8

54 1 – 3 – 5 – – –

01 – 2 3 – 5 – 7 –

02 – – 3 – 5 – 7 –

03 1 – – 4 5 – 7 –

04 – 2 – 4 5 – 7 –

05 – – – 4 5 – 7 –

06 1 – – – 5 – 7 –

07 – 2 – – 5 – 7 –

08 – – – – 5 – 7 –

09 1 – 3 – – 6 7 –

10 – 2 3 – – 6 7 –

11 – – 3 – – 6 7 –

12 1 – – 4 – 6 7 –

13 – 2 – 4 – 6 7 –

14 – – – 4 – 6 7 –

15 1 – – – – 6 7 –

16 – 2 – – – 6 7 –

17 – – – – – 6 7 –

18 1 – 3 – – – 7 –

19 – 2 3 – – – 7 –

20 – – 3 – – – 7 –

21 1 – – 4 – – 7 –

22 – 2 – 4 – – 7 –

23 – – – 4 – – 7 –

24 1 – – – – – 7 –

25 – 2 – – – – 7 –

26 – – – – – – 7 –

27 1 – 3 – 5 – – 8

55 – 2 3 – 5 – – –

56 – – 3 – 5 – – –

57 1 – – 4 5 – – –

58 – 2 – 4 5 – – –

59 – – – 4 5 – – –

60 1 – – – 5 – – –

61 – 2 – – 5 – – –

62 – – – – 5 – – –

63 1 – 3 – – 6 – –

64 – 2 3 – – 6 – –

65 – – 3 – – 6 – –

66 1 – – 4 – 6 – –

67 – 2 – 4 – 6 – –

68 – – – 4 – 6 – –

69 1 – – – – 6 – –

70 – 2 – – – 6 – –

71 – – – – – 6 – –

72 1 – 3 – – – – –

73 – 2 3 – – – – –

74 – – 3 – – – – –

75 1 – – 4 – – – –

76 – 2 – 4 – – – –

77 – – – 4 – – – –

78 1 – – – – – – –

79 – 2 – – – – – –

80 1 – 3 – 5 – 7 –
