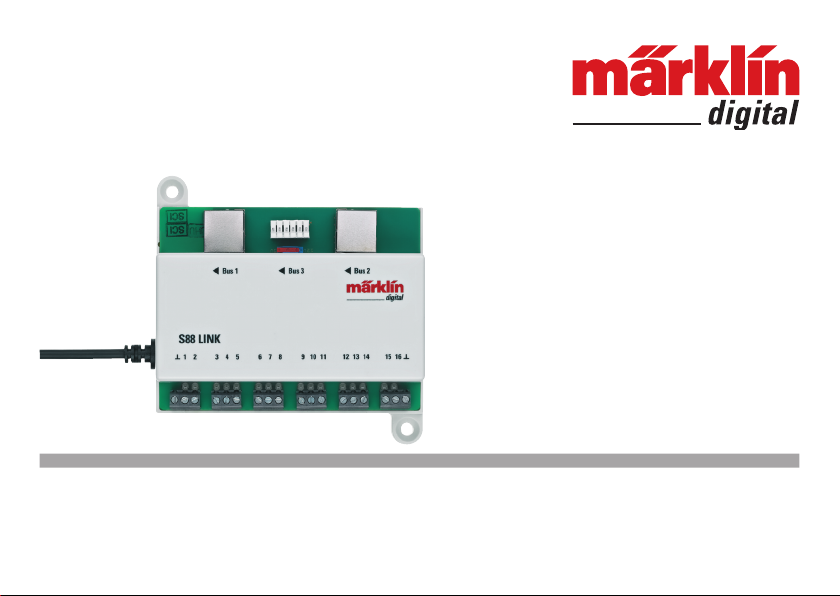

Marklin Digital 60883 Manual de usuario
Rückmeldemodul Link S88
60883
2
Inhaltsverzeichnis: Seite
Bestimmungsgemäße Verwendung 4
Sicherheitshinweise 4
Wichtige Hinweise 4
Ein- und Ausgänge des Link S88 4
Anschluss 5
Anschluss Übersicht 6
Konfiguration des Link S88 8
Table of Contents: Page
Using the Product as Intended 14
Safety Notes 14
Important Notes 14
Inputs and Outputs for the Link S88 14
Connect 15
Overview of Connections 16
Configuration for the Link S88 18
Sommaire : Page
Utilisation conforme à sa destination 24
Remarques importantes sur la sécurité 24
Information importante 24
Entrées et sorties du Link S88 24
Connectez 25
Vue d’ensemble des branchements 26
Configuration du Link S88 28
Inhoudsopgave: Pagina
Beoogd gebruik 34
Veiligheidsvoorschriften 34
Belangrijke aanwijzing 34
In- en uitgangen van de Link S88 34
Aansluiten 35
Aansluit overzicht 36
Configuratie van de Link S88 38
3
Indice de contenido: Página
Uso correcto 44
Instrucciones de seguridad 44
Notas importantes 44
Entradas y salidas del Link S88 44
Montaje 45
Esquema sinóptico de conexionado 46
Configuración del Link S88 48
Indice del contenuto: Pagina
Impiego commisurato alla destinazione 54
Avvertenze per la sicurezza 54
Avvertenze importanti 54
Entrate e uscite del Link S88 54
Collegamento 55
Panoramica delle connessioni 56
Configurazione dello Link S88 58
Innehållsförteckning: Sidan
Användning av produkten 64
Säkerhetsanvisningar 64
Viktig information 64
In- och utgångar på Link S88 64
Anslutning 65
Översikt: Anslutninga 66
Konfiguration av Link S88 68
Indholdsfortegnelse: Side
Hensigtsmæssig anvendelse 74
Sikkerhedshenvisninger 74
Vigtige bemærkninger 74
Ind- og udgange på Link S88 74
Tilslutning 75
Tilslutningsoversigt 76
Konfiguration af Link S88 78
4
deut.
Ein- und Ausgänge des Link S88
Stromversorgung: Schaltnetzteil 66360 oder 66201.
Anschluss an Central Station / Terminal
Masserückführung (bei Verwendung als Rückmelder)
1-16 Kontaktanschluss (Märklin H0 Mittelleitergleis
oder Taster)
Bus 1 60881 oder 60882
Bus 2 60881 oder 60882
Bus 3 60880 und/oder 6088
Schalter für Stromversorgung der S88 Module mit 5V oder 12V.
Bestimmungsgemäße Verwendung
• Das Rückmeldemodul Link S88 ist für den Anschluss
an die Central Stationen (CS3) 60216/60226, (CS2)
60213/60214/60215 ab der Software Version 3.8.xx und
höher bestimmt.
•
Anschluss der Rückmeldemodule 6088 (S88)/60880 (S88)/60881
(S88 AC) und 60882 (S88 DC) an oben genannte Central Station.
• Das Rückmeldemodul Link S88 ist ein Rückmelder mit 16
Meldekontakten für das Märklin H0-Mittelleitergleis oder
2L Gleise (Spur 1, Trix H0, Minitrix) mit Reed Kontakten
• Bzw. Anschluss bis zu 64 Taster.
Sicherheitshinweise
• Die Spannungsversorgung des Link S88 erfolgt aus-
schließlich über das Schaltnetzteil 66360 oder 66201.
• Anschlussarbeiten am Rückmeldemodul Link S88 dürfen
nur im spannungslosen Zustand erfolgen.
• ACHTUNG! Funktionsbedingte scharfe Kanten und Spitzen.
• Das Gehäuse darf nicht geöffnet werden.
• Das Rückmeldemodul Link S88 ist ausschließlich zum
Gebrauch in trockenen Räumen bestimmt.
Wichtige Hinweise
• Die Bedienungsanleitung ist Bestandteil des Produktes
und muss deshalb aufbewahrt sowie bei Weitergabe des
Produktes mitgegeben werden.
• Für Reparaturen wenden Sie sich bitte an Ihren Märklin-
Fachhändler.
• Gewährleistung und Garantie gemäß der beiliegenden
Garantieurkunde.
• Entsorgung: www.maerklin.com/en/imprint.html
12 3 45678
T
T
910 11 12 13 14 15 16
Bus 1 Bus 2Bus 3
12V 5V
S88 Link
60880/6088
60881/60882 60881/60882
Central Station /
Terminal
Stromversorgung
66360 oder 66201
Masserück-
führung Gleis oder Taster
Schalter Stromver-
sorgung S88/S88AC/
S88DC
Masserück-
führung
5
12 3 45678
T
T
910 11 12 13 14 15 16
Bus 1 Bus 2Bus 3
S88 Link
12V 5V
Central Station /
Terminal
Anschluss
Anschluss an die Central Station
Den Link S88 direkt an den Boosteranschluß der CS2 oder
an das Terminal 60145 anschließen, danach die Stromver-
sorgung 66360 oder 66201 einstecken.
6
12 3 45678
T
T
910 11 12 13 14 15 16
Bus 1 Bus 2Bus 3
S88 Link
12 3 45678
T
T
910 11 12 13 14 15 16
Bus Bus
S88 AC
12 3 45678
T
T
910 11 12 13 14 15 16
Bus Bus
S88 DC
decoder s 88
87654321
910111213141516
12V 5V
Max. 31x S88
Max. 31x
S88 AC oder DC
Max. 31x
S88 AC oderDC
Bus 1
Bus 2
Bus 3
CS2 / CS3 oder Terminal
Stromversorgung 66360 / 66201
Anschluss Übersicht
An einen Link S88 können maximal 31 S88 und/oder
62 S88AC/S88DC angeschlossen werden.
Schalter Stromversorgung
S88/S88AC/S88DC = 5V/12V
(Siehe nächste Seite)
7
PIN Belegung Pin RJ45
Pin S88 Name Beschreibung Pin RJ45 Farbe
EIA/TIA 568A
1DATA Auslesedaten 2 grün
2 GND Masse für Signale und Versorgungsspannung 3 weiss/orange
2 GND 5 weiss/blau
3 CLOCK Taktsignal für die Synchronisation 4 blau
4 PS (LOAD) Lade die Informationen in den Bus 6 orange
5 RESET Zurücksetzen der Eingangsspeicher 7 weiss/braun
6 +5V/+12V Versorgungsspannung für die Rückmeldemodule 1 weiss/grün
— SHIELD Kabelabschirmung, nicht angeschlossen — —
Märklin übernimmt keine Haftung bei gemeinsamer Nutzung von Märklin Produkten und Produkten anderer Anbieter. Wir
empfehlen daher dringend die PIN Belegungen des RJ45 Steckers zu prüfen.
Stromversorgung:
5V im Mischbetrieb von Märklin S88 und S88 AC/DC (wie in Abb. dargestellt), sowie Produkten anderer Anbieter.
12V nur in Verbindung S88 AC/DC. Bei einer Stromversorgung mit 12V wird die Störanfälligkeit verringert.
8
• Zeilen (Eingang) Tastatur
Eintragen der Zeilen (max. 8) der Tastatur Matrix
Adressierung der S88-Module:
Die S88-Module adressieren sich durch das Einstecken
automatisch. Für die Einstellungen in der Central Station
finden Sie nachfolgend die Adresssen.
Kontakte (Gleis): 1 – 16
Tasteradressen: 101 – 164
Bus 1: 1001 – 1496 (z.B. 1005 = 1. Modul, Kontakt 5)
Bus 2: 2001 – 2496
Bus 3: 3001 – 3496
Gerätetausch.
Wird ein Gerätetausch notwendig, kann der neue Link S88
auf die bisherige Gerätenummer umgestellt werden. Die
Umstellung erfolgt nach Anmeldung des Link S88 in der CS.
Geben Sie unter „Kennung“ dem neuen S88 die Nummer des
Gerätes, das er ersetzen soll. Danach ist ein Neustart der CS
notwendig, nun funktionieren alle Kontakte wie gewohnt.
Konfiguration des Link S88
Vor Inbetriebnahme des Link S88 muss dieser zuerst im
Steuergerät konfiguriert werden.
• Mit der CS2 gehen Sie dazu auf Setup/Info. Schalten Sie
hier in den Konfigurationsmodus. Unter „Info“ können Sie
das Gerät auswählen, das Sie bearbeiten wollen. Wählen
Sie hier den neu eingesteckten Link S88
• Mit der CS3 gehen Sie über die Taste „System“ in die
Einstellungen. Wählen Sie hier wiederum „System“. Nun
finden Sie in der linken Spalte eine Taste für den Link S88
Folgende Einstellungen können / müssen vorgenommen
werden:
• Auswertung Bus 0 (direkter Bus des Link S88),
Einstellung Einzeln = 16 Melde Kontakte
Einstellung Matrix = bis zu 64 Taster
• Länge Bus 1 – 3
Hier wird eingetragen wieviele S88 an jedem Bus ange-
schlossen sind (max. 31).
• Zykluszeit Bus 1 – 3
Abfragezyklen der S88 Busse in ms (min 10ms - max. 1000 ms)
eintragen (werkseitig 100ms).
• Bitzeit S88
Einstellen Zyklus der Antwort (werkseitig 167µs)
• Zykluszeit (Link S88) Kontakt 1 – 16
Abfragezyklus der Link Kontakte bei Verwendung als Gleis-
kontakt 1 – 16.
• Zykluszeit Tastatur
Abfragezyklus bei Verwendung als Tastatur (werkseitig 67ms).
• Spalten (Ausgang) Tastatur
Eintragen der Spalten (max. 8) der Tastatur Matrix
9
10
12 3 45678
T
T
910 11 12 13 14 15 16
Bus 1 Bus 2Bus 3
12V 5V
12 3 45678
T
T
910 11 12 13 14 15 16
Bus 1 Bus 2Bus 3
12V 5V
S 88 Link
S 88 Link
Beispiele für den Anschluss der verschiedenen Melde-Kontakte
Masserückführung für alle Gleis-Kontakte nur 1x erforderlich.
Anschluss an das Märklin
H0-Gleissystem mit dem
Schaltgeis
= Meldende Fahrt-
richtung
Fahrtrichtungsabhängige
Meldung.
Anschluss an das Märklin
H0-Gleissystem mit Kon-
taktgleisen
Fahrtrichtungsunabhän-
gige Meldung
