Märklin 24802 Manual de usuario

C-Gleis-Ergänzungspackung

24802

Bestimmungsgemäße Verwendung 4

Sicherheitshinweise 4

Lieferumfang 4

Technische Daten des Weichendecoders 4

Aufbau und Anschluss 4

Funktionen des Weichendecoders 5

Programmierung 6

Mögliche Steuergeräte 28

Betriebsart einstellen 30

Adresse mit den DIP Schaltern einstellen 31

Hinweis 43

Das Längen-Raster 44

Utilisation conforme à sa destination 10

Remarques sur la sécurité 10

Matériel fourni 10

Caractéristiques techniques du décodeur d’aiguille 10

Installation et raccordement 10

Fonctions du décodeur d’aiguille 11

Programmation des CV 12

Appareils de commande possibles 28

Déﬁnir le mode d’exploitation 30

Déﬁnir l’adresse avec les commutateurs DIP 31

Remarque 43

Le gabarit de longueur 44

Using the Product as Intended 7

Safety Notes 7

Contents 7

Technical Data for the Turnout Decoder 7

Setup and Connections 7

Functions for the Turnout Decoder 8

CV Programming 9

Possible controllers 28

Setting the mode of operation 30

Setting the address with the DIP switches 31

Note 43

The standard unit of length 44

Verantwoord gebruiken 13

Veiligheidsvoorschriften 13

Leveringsomvang 13

Technische gegevens van de wisseldecoder 13

Montage en aansluiting 13

Werking van de wisseldecoder 14

CV Programmering 15

Mogelijke besturingsapparaten 28

Bedrijfssoort instellen 30

Adres met dipschakelaars instellen 31

Opmerking 43

Het lengte raster 44

Uso correcto 16

Aviso de seguridad 16

Alcance de suministro 16

Datos técnicos del decoder de desvío 16

Montaje y conexión 16

Funciones del decoder de desvío 17

Programación de variables CV 18

Unidades de control posibles 28

Selección del modo de funcionamiento 30

Conﬁguración de la dirección con los

microinterruptores DIP 31

Nota 43

El paso modular de longitud 44

Användning av produkten 22

Säkerhetsanvisningar 22

Innehåll 22

Växeldekodrarnas tekniska data 22

Uppbyggnad och anslutning 22

Växeldekodrarnas Funktioner 23

CV programmering 24

Passande körkontroller 28

Inställning för typ av körning 30

Inställning av adresser med DIP-switcharna 31

Observera 43

Ingående rälsdelarnas geometri 44

Impiego commisurato alla destinazione 19

Avvertenze per la sicurezza 19

Corredo di fornitura 19

Dati tecnici dei Decoder per deviatoi 19

Montaggio e collegamento 19

Funzioni del Decoder per deviatoi 20

Programmazione delle CV 21

Possibili apparati di comando 28

Impostazione tipo di funzionamento 30

Impostazione indirizzo con commutatori DIP 31

Avvertenza 43

Il reticolo delle lunghezze 44

Hensigtsmæssig anvendelse 25

Sikkerhedshenvisninger 25

Leverancens omfang 25

Tekniske data for sporskiftedekoderen 25

Opbygning og tilslutning 25

Funktioner for sporskiftedekoderen 26

CV programmering 27

Mulige styringsenheder 28

Indstil driftsmodus 30

Indstil adresse ved hjælp af DIP-kontakterne 31

Bemærk 43

Længderaster 44

Bestimmungsgemäße Verwendung

Die Gleise und Weichen können in den H0 C-Gleis-Systemen

der Firma Märklin verwendet werden.

Sicherheitshinweise

Lesen Sie die Bedienungsanleitung vor der ersten Inbetrieb-

nahme aufmerksam durch.

• ACHTUNG! Funktionsbedingte scharfe Kanten und Spit-

zen. Erstickungsgefahr wegen abbrech- und verschluck-

barer Kleinteile.

• DasProduktdarfnuringeschlossenenRäumenverwen-

det werden.

• LagernSiedasProduktnichtunterdirekterSonnenein-

strahlung, starken Temperaturschwankungen oder hoher

Luftfeuchtigkeit.

Wichtige Hinweise

• DieBedienungsanleitungistBestandteildesProduktes

und muss deshalb aufbewahrt sowie bei Weitergabe des

Produktes mitgegeben werden.

• FürReparaturenoderErsatzteilewendenSiesichbittean

Ihren Märklin-Fachhändler.

Lieferumfang

1 x 20611 Weiche links digital schaltbar

1 x 20612 Weiche rechts digital schaltbar

5 x 20172 Gerades Gleis

3 x 20188 Gerades Gleis

2 x 20224 Gebogenes Gleis

1 x Bedienungsanleitung

Technische Daten des Weichendecoders

Die eingebauten Weichendecoder entsprechen der Märklin-

Artikelnummer 74461.

• BelastungLaternenausgang ≤100 mA

• BelastungWeichenausgang max.2A

• SpannungDigitalstromkreis max.20Veff.

• Spannungextern max.20VDC

• Spannungsfestigkeit max.40V

Aufbau und Anschluss

Um Beschädigungen während des Aufbaus zu vermeiden,

das Schaltnetzteil vom Haushaltsstromnetz trennen. Erst

nach Fertigstellung aller Arbeiten das Schaltnetzteil in die

Steckdose stecken.

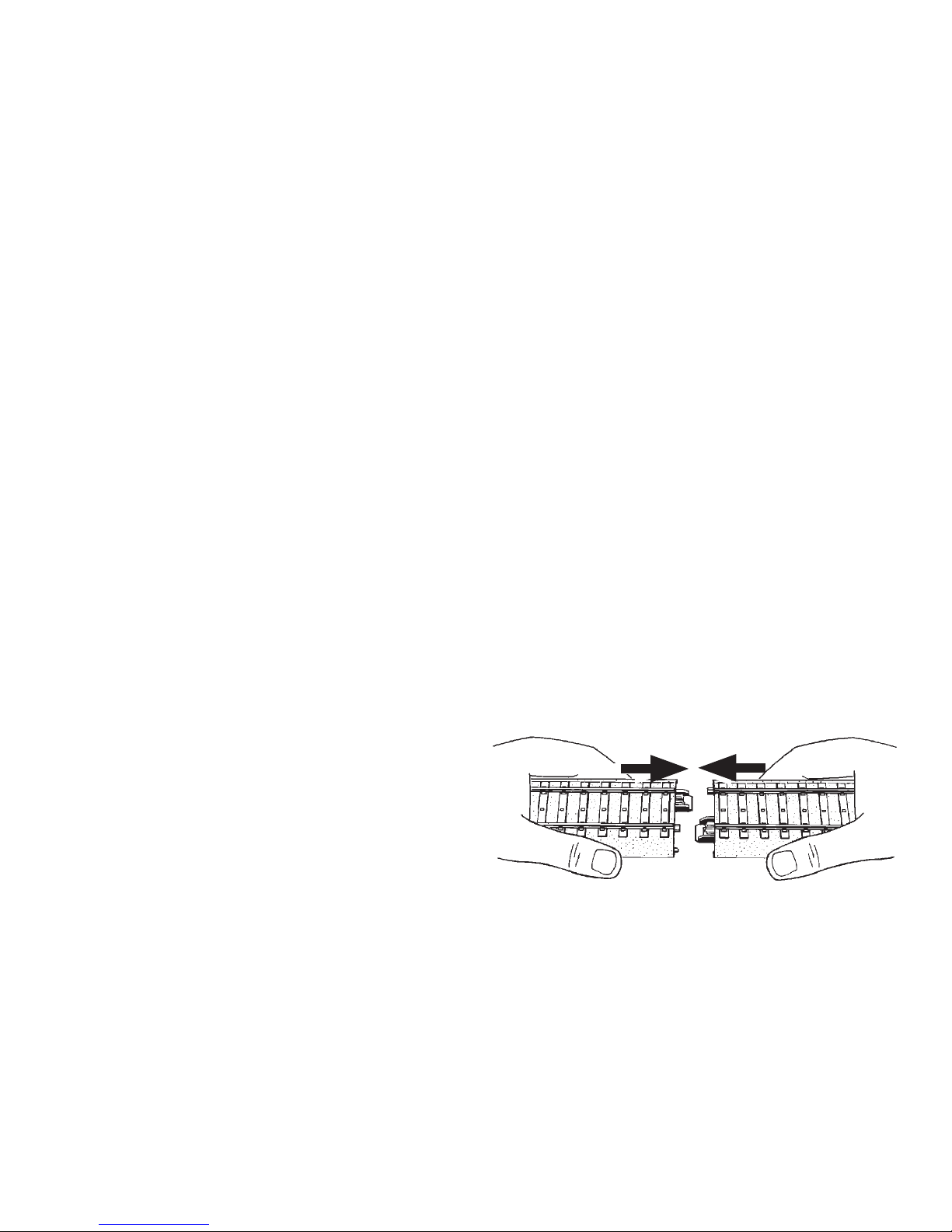

Gleise zusammenstecken

Lösen

In die Weichen sind bereits Weichendecoder eingebaut. Diese

können digital geschaltet werden.

DieAdressenderWeichendecoderkönnenüberDIP-Schalter

(sieheSeite31ff)oderüberProgrammierunggeändertwerden

(siehe Seite 6).

Gültigistdiejeweils letzteAdresseinstellung,egalobüber

ProgrammierungoderüberDIP-Schalter.

Ab Werk sind die Weichendecoder auf die Adressen 5 und

6 programmiert (die Stellung der DIP-Schalter kann von der

tatsächlichen Programmierung abweichen).

Die Vorgehensweise zum digitalen Schalten der Weichen

entnehmen Sie bitte der Bedienungsanleitung Ihres Digital-

Steuergerätes.

Eine Auswahl an Steuergeräten ﬁnden Sie auf Seite 28.

Funktionen des Weichendecoders

• Multiprotokollfähig:fx(MM)undDCC

• EinstellenderBetriebsartmittelsDIP-Schalter,

siehe Seite 30

• EinstellbareAdressenmitDIP-Schalter:

1-256 (MM) (Control Unit 6021/Mobile Station 60651/60652)

1-320 (MM) (Central Station 602xx/Mobile Station 60653/60657)

1-511 (DCC)

• ProgrammierbareAdressenüberCV:1-2.044 (DCC)

• gültigistdiejeweils letzte Adresseinstellung, egal ob

überProgrammierungoderüberDIP-Schalter

• ÄnderungenderEigenschaftenüberCV

• Digitalsignal:ÜbertragungunabhängigvonderStromver-

sorgung

• StromversorgungüberDigitalstromkreis

• AlternativeStromversorgung

• LötpadsfürAnschlussderWeichenlaterne

• Weichenlaterneaus-odereinschaltbar

CV Programmierung

Die CV Programmierung muss am Programmiergleis

erfolgen.FürdieProgrammierungempfehlenwir,eine

Lokomotive manuell anzulegen. Werte in Klammern sind die

Werkseinstellungen.

WährendderDatenübertragungblinktzurKontrolledieam

Einbau-Digital-Decoder angeschlossene Weichenlaterne.

DieProgrammierungkannwahlweiseüberfx(MM)oder

DCC erfolgen. Die Einstellung der Adresse empfehlen wir bei

fx(MM)mittelsDIP-Schalter(siehe30ff)durchzuführen.

fx (MM) /Motorola

Vor der Programmierung muss die zu programmierende

Weiche mit dem Keyboard geschaltet werden. Danach

unverzüglichmitderControlUnitbzw.CVKongurationder

CentralStationdieCVwiegewünschtändern.Sofortdanach

die neu programmierte Weiche wieder mit dem Keyboard

schalten.ErstjetztistdieProgrammierungübernommenund

wirksam.

CV Bedeutung Werte

8 Decoder-Reset 8 (-) Werkseinstellung, Wert

wird nicht geschrieben

36 Weichenlaterne

aus/ein 0-1 (1) kann nur während der

Programmierung festge-

legt werden.

Die Vorgehensweise beim Programmieren mit der

Control Unit 6021 entspricht der Lokprogrammierung

(www.maerklin.de -> Service -> Technische Informationen).

DCC

CV Bedeutung Werte

1 Adresse, niederwertige

Byte 0-255

7Hersteller Versionsnum-

mer (Softwareversion) (-) nur lesen

8 Hersteller Kennung ID

Decoder Reset (131)

8 (-)

nur lesen,

Werkseinstellung,

Wert wird nicht

geschrieben

9 Adresse, höherwertige

Byte 0-7 (0)

29 Konﬁguration (192) nur lesen

Bit 0-4 werden nicht

verwendet 0

Bit5:Decodertyp 0 / 32 Basis- o. erweiterter

Zubehördecoder

Bit6:Adressierungs-

methode 0 / 64 Decoder- o. Aus-

gangsadresse

Bit7:Decoderart 128 Zubehördecoder

36 Weichenlaterne, aus/

ein 0-1 (1)

Einstellen und errechnen der Adressen größer 255:

Z.B.Adresse1044->1044:256=4,078125.DerWertvordem

Komma (4) ist in CV 9 einzutragen. Den Wert nach dem Kom-

ma(0,078125)wirdmit256multipliziert0,078125x256=20.Der

errechnete Wert 20 muss in CV 1 eingetragen werden.

Using the Product as Intended

The track and turnouts can be used in Märklin‘s H0 C Track

system.

Safety Notes

Make sure you read the following safety notes before using

this Märklin product for the ﬁrst time.

•

IMPORTANT! Sharp edges and points required for operation.

Danger of choking due to detachable small parts that may be

swallowed.

• Thisproductmayonlybeusedindoors.

• Donotstorethisproductindirectsunlightorareaswith

extreme swings in temperature or high humidity.

Important Notes

• Theoperatinginstructionsareacomponentpartofthe

product and must therefore be kept in a safe place as

well as included with the product, if the latter is given to

someone else.

• PleaseseeyourauthorizedMärklindealerforrepairsor

spare parts.

Contents

1 x 20611 Tournout left digitally controlled

1 x 20612 Tournout right digitally controlled

5 x 20172 Straight Track

3 x 20188 Straight Track

2 x 20224 Curved Track

1 x Operating instruction

Technical Data for the Turnout Decoder

The built-in turnout decoder is the same in function as

Märklin item number 74461.

• Loadatlanternoutput ≤100 milliamps

• Loadatturnoutoutput max.2amps

• Voltageforthedigitalpowercircuit max.20voltseff.

• Externalvoltage max.20voltsDC

• Electricalstrength max.40volts

Setup and Connections

Unplug the switched mode power pack from the household

current in order to prevent damage during setup. Do not plug

the switched mode power pack in the wall outlet again until

you are ﬁnished with all of the work.

Putting track together

Taking track

apart

Turnout decoders are already built into the turnouts. These can

be operated digitally.

The addresses for the turnout decoders can be changed

with the DIP switches (see Page 31ff) or with programming

(see Page 9).

The last respective address setting is valid, regardless of

whether it was done with programming or with the DIP

switches.

The turnout decoders come from the factory programmed to

addresses 5 and 6 (the setting for the DIP switches can vary

from the actual programming).

The procedure for controlling the turnouts digitally can be found

in the operating instructions for your digital controller.

A selection of controllers can be found on Page 28. The turnout

decoder addresses can be changed if desired. See Page 30 to

do this.

Functions for the Turnout Decoder

• Capableofmulti-protocols:fx(MM)andDCC

• SettingthemodeofoperationbymeansofDIPswitches,

see Page 30

• AddressesthatcanbesetwithDIPswitches:

1-256

(MM) (6021 Control Unit / 60651/60652 Mobile Station)

1-320 (MM) (602xx Central Station / 60653/60657 Mobile

Station)

1-511 (DCC)

• ProgrammableaddressesusingCVs:1-2,044 (DCC)

• The last respective address setting is valid, regardless of

whether it was done with programming or with the DIP

switches

• ChangestocharacteristicscanbedonewithCVs

• Digitalsignal:transferindependentofthepowersupply

• Powersupplydoneusingthedigitalpowercircuit

• Alternativepowersupply

• Solderpadsforconnectionsforturnoutlanterns

• Turnoutlanternscanbeturnedonoroff

CV Programming

CV programming must be done on the programming track.

We recommend creating a ﬁctitious locomotive for pro-

gramming purposes. Values in parentheses are the factory

settings.

The turnout lantern connected to the digital installation

decoder will blink as a control check during the data trans-

mission. The programming can be done optionally with fx

(MM) or DCC. In fx (MM), we recommend setting the address

by means of DIP switches (see 30ff).

fx (MM) / Motorola

Before doing any programming, the turnout to be program-

med must be switched with the Keyboard. After that, the CVs

can be changed as desired immediately with the Control Unit

or the CV conﬁguration on the Central Station. Immediately

after that, switch the newly programmed turnout again with

the Keyboard. At this point the programming is accepted and

is functional.

CV Meaning Values

8 Decoder reset 8 (-) factory setting, not

written value is

36 Turnout lantern

off/on 0-1 (1)

The procedure for programming with the 6021 Control Unit is

the same as locomotive programming (www.maerklin.de ->

Service -> Technische Informationen).

DCC

CV Meaning Values

1 Address, lower value

Byte 0-255

7 Manufacturer version

number (software

version)

(-) read only

8 Manufacture recogniti-

on ID Decoder reset (131)

8 (-)

read only,

factory setting, value

is not written

9 Address, higher value

Byte 0-7 (0)

29 Conﬁguration (192) read only

Bits 0-4 are not used 0

Bit5:Decodertype 0 / 32 basic or advanced

accessory decoder

Bit6:Addressing

method 0 / 64 decoder or output

address

Bit7:Decodertype 128 accessory decoder

36 Turnout lantern, off/on 0-1 (1)

Setting and generating addresses larger than 255:

Example:Address1044->1044:256=4,078125.Thevalue

before the comma (4) is to be entered in CV 9. The value after

thecomma(0,078125)ismultipliedby256,078125x256=20.

The value of 20 that is generated must be entered in CV 1.

Utilisation conforme à sa destination

Les éléments de voie et les aiguilles peuvent être utilisés

dans les systèmes de voie C H0 de la ﬁrme Märklin.

Remarques sur la sécurité

Avant la première utilisation d’un produit Märklin, lisez impé-

rativement les indications relatives à la sécurité suivantes :

• ATTENTION ! Pointes et bords coupants lors du foncti-

onnement du produit. Danger d’étouffement à cause des

petites pièces cassables et avalables.

• Leproduitdoitêtreutiliséuniquementdansdespièces

fermées.

• Leproduitnedoitpasêtreentreposédansunendroit

soumis à un ensoleillement direct, à de fortes variations

de température ou à une humidité importante.

Information importante

• Lanoticed‘utilisationfaitpartieintégranteduproduit;

elle doit donc être conservée et, le cas échéant, transmise

avec le produit.

• Pourtouteréparationouremplacementdepièces,

adresses-vous à votre détaillant-spécialiste Märklin.

Matériel fourni

1 x 20611 Aiguillage à gauche commutable en mode

numérique

1 x 20612 Aiguillage à droite commutable en mode

numérique

5 x 20172 Rail droit

3 x 20188 Rail droit

2 x 20224 Rail courbe

1 x Notice d’utilisation

Caractéristiques techniques du décodeur d’aiguille

Les décodeurs d’aiguille intégrés correspondent à l’article

Märklin réf. 74461.

• Chargesortielanterne ≤100 mA

• Chargesortieaiguille max.2A

• Tensioncircuitnumérique max.20Veff.

• Tensionexterne max.20Vc.c.

• Tenueentension max.40V

Installation et raccordement

Aﬁn d’éviter toute détérioration durant l’installation, débran-

chez le convertisseur du secteur. Ne branchez le convertis-

seur qu‘une fois de tous terminé de travail.

Encliquetez les éléments de voie

Tabla de contenidos

Idiomas:

Otros manuales de Juguete de Märklin

Märklin

Märklin 37868 Manual de usuario

Märklin

Märklin 37696 Manual de usuario

Märklin

Märklin 39272 Manual de usuario

Märklin

Märklin 37837 Manual de usuario

Märklin

Märklin 7320 Manual de usuario

Märklin

Märklin 36350 Manual de usuario

Märklin

Märklin 55045 Manual de usuario

Märklin

Märklin 36655 Guía del usuario

Märklin

Märklin 55223 Manual de usuario

Märklin

Märklin 37529 Manual de usuario

Märklin

Märklin 36246 Manual de usuario

Märklin

Märklin Start up 29321 Manual de usuario

Märklin

Märklin 39417 Manual de usuario

Märklin

Märklin 39617 Manual de usuario

Märklin

Märklin 39052 Manual de usuario

Märklin

Märklin Central Station 3 Manual de usuario

Märklin

Märklin 37507 Manual de usuario

Märklin

Märklin 39911 Manual de usuario

Märklin

Märklin 39851 Manual de usuario

Märklin

Märklin 37685 Manual de usuario

Märklin

Märklin 72306 Manual de usuario

Märklin

Märklin 37836 Manual de usuario

Manuales populares de Juguete de otras marcas

marklin

marklin 37321 Manual de usuario

Canon

Canon PAPER CRAFT Manual de usuario

GREAT PLANES

GREAT PLANES Pitts M-12S Manual de usuario

NOCH

NOCH 14261 Manual de usuario

Hausler

Hausler 450 SE V2 Manual de usuario

Dynaflite

Dynaflite Daydream Manual de usuario

MiniacRC

MiniacRC MIGHTY MINI P40 WARHAWK Manual

Kenner

Kenner Batman 63651 Manual de usuario

LEGO

LEGO 8527 Manual de usuario

iKarus

iKarus ECO 8 Manual de usuario

Multiplex

Multiplex EasyStar II Manual de instrucciones

Walkera

Walkera 38 Manual de instrucciones

Hasbro

Hasbro TRANSFORMERS BUMBLEBEE Manual de usuario

MD MXION SWD Manual de usuario

Mattel

Mattel Disney Pixar Cars Cozy Cone Spiral Rampway Manual de usuario

marklin

marklin 39671 Manual de usuario

Meccano

Meccano 15103 Manual de usuario

LEGO

LEGO TECHNIC 8735 Manual de usuario
