Mühle Glashütte S.A.R. Rescue-Timer Manual de usuario
Mühle-GlashütteGmbH
nautischeInstrumenteundFeinmechanik
Altenberger Straße 35 · 01768 Glashütte/Sa., Germany
Tel. +49 35053 3203-0
Fax +49 35053 3203-136
E-mail: [email protected]
Internet: www.muehle-glashuette.de
S.A.R. Rescue-Timer
Ref.
M1-41-00
3
Technische Daten
Werk SW 200, Automatik; Version Mühle
Sekundenstopp, Datumschnell
korrektur, Gangreserve 38 h
Gehäuse Edelstahl mit Kautschuklünette
Ø 42,0 mm, H 13,5 mm
Glas 4 mm starkes Saphirglas, entspiegelt
Boden Edelstahl, geschraubt
Krone verschraubbar
Bandstege verschraubt
Band Kautschuk oder Edelstahl
Schließe Edelstahlfaltschließe mit Verlängerung
wasserdicht bis 100 bar
Zifferblatt schwarz; Zeiger und Indizes mit Super
LumiNova belegt, stark nachleuchtend
Technical Details
Movement SW 200, automatic; Mühle version
stopsecond, quickset date, 38hr
power reserve
Case stainless steel with rubber bezel
Ø 42.0 mm, H 13.5 mm
Glass sapphire crystal, 4 mm thick, anti
reflective
Back stainless steel, screwed
Crown screwlock
Strapbars screwed
Strap rubber or stainless steel
Clasp stainless steel folding clasp with
extension
Waterresistant
up to 100 bars
Dial black; Super LumiNova coated hands
and indices, intensely luminous
Technische Änderungen vorbehalten. Specifications subject to change without notice.
AnzeigenderUhr
(Bitte lesen Sie dazu die Bedienungsanleitung
auf Seite 6)
Displaysofthewatch
(Please refer to page 18 of the instruction
manual)
5
Qualitätszertifikat
Sehr geehrte Kundin, sehr geehrter Kunde,
wir gratulieren Ihnen zu Ihrer neuen Präzisionsuhr von Nautische Instrumente
Mühle-Glashütte und wünschen Ihnen viel Freude damit.
Mühle-Uhren werden in Glashütte/Sachsen, demTraditionsort der deutschen
Uhrenfertigung, von unseren Uhrmachern hergestellt und geprüft. Mit
diesem Qualitätspass garantieren wir für die einwandfreie Funktion Ihrer
Mühle-Uhr. Für eventuelle Mängel gewähren wir eine 24-monatige Garantie
ab Kaufdatum.
Mühle-Glashütte GmbH
nautische Instrumente und Feinmechanik
6
Lernen Sie Ihre Mühle-Uhr kennen
Mühle-Uhren verstehen sich als Zeitmessinstrumente. Deshalb konzentrieren
sie sich auf die wesentliche Aufgabe einer Uhr: und zwar darauf, die Zeit
präzise zu messen und auf den ersten Blick anzuzeigen.
Welche Zeitinformationen Sie Ihrer Uhr entnehmen können, finden Sie nach
dem Ausklappen des Umschlags auf Seite 3.

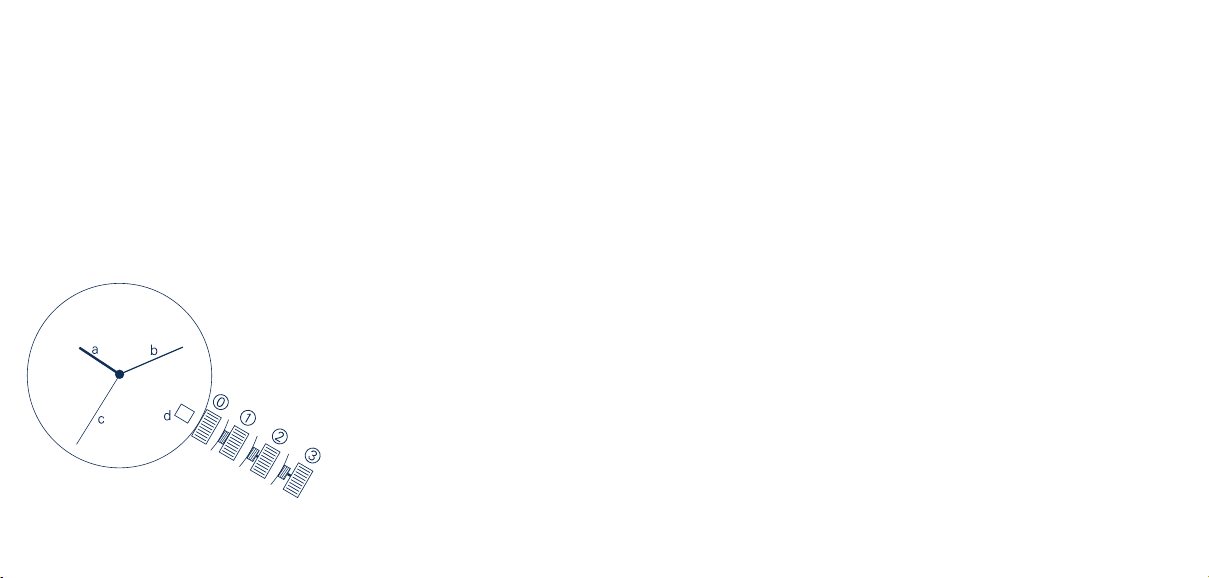

Anzeigen (vgl. Seite 3)
a) Stundenzeiger
b) Minutenzeiger
c) Sekundenzeiger
d) Anzeige von Datum und Wochentag
(je nach Modell)
7
Ihre Mühle-Uhr ist mit einem automatischen Aufzug ausgestattet und wird
durch die Bewegung beimTragen der Uhr aufgezogen. Nach Vollaufzug ver-
fügt die Uhr über die in den technischen Daten angegebene Gangreserve.
So lange kann sie nach Vollaufzug unbewegt abgelegt werden bis sie stehen
bleibt.
Die volle Gangreserve wird erreicht, wenn die Uhr bei durchschnittlicher
Bewegung täglich mindestens 12 Stunden getragen wird.
Alternativ kann die Uhr von Hand aufgezogen werden (vgl.
Seite 8). Je nach Modell sind 20 bis 25 Umdrehungen der frei
drehbaren Krone nötig, um die volle Gangreserve aufzubauen.
Mühle-Automatikuhren sind mit einer Rutschkupplung ausgestattet, d.h. sie
können beim Aufziehen von Hand nicht überdreht werden.
8
Inbetriebnahme der Uhr
Zur Inbetriebnahme sollten Sie die Uhr zunächst von Hand aufziehen. Damit
verfügt sie über genügend Gangreserve, um nach der sekundengenauen Ein-
stellung präzise weiterlaufen zu können. So ziehen Sie die Uhr auf:
Drehen Sie die Krone in Richtung Stunde 6 bis sie sich vomTubus/
Gewinde löst. Die Krone befindet sich nun in Position 1 , der Aufzugs-
position (vgl. auch Seite 3).
Drehen Sie die frei drehbare Krone 20 bis 25 mal im Uhrzeigersinn bzw.
in Richtung Stunde 12.
Nun können Datum und Uhrzeit eingestellt werden.
9
Soll die Uhr nur aufgezogen werden, drücken Sie die Krone leicht in
Richtung Gehäuse und drehen diese dabei in Richtung Stunde 12, um
die Krone wieder handfest mit dem Gehäuse zu verschrauben. Nur
damit ist die Wasserdichtheit der Uhr gewahrt.
10
Einstellen von Datum und Uhrzeit
Um Schäden am Uhrwerk zu vermeiden, sollten Sie die Zeiger generell nur
im Uhrzeigersinn verstellen. So stellen Sie die Uhr ein:
Ziehen Sie die Uhr wie auf Seite 8 beschrieben auf. Achtung: Eine
Schraubkrone danach nicht mit dem Gehäuse verschrauben.
Ziehen Sie die Krone in Position 3 (zweite Rastung).
Drehen Sie die Zeiger im Uhrzeigersinn bis das Datum schaltet und stellen
Sie die Uhrzeit 4:05 ein.
Drücken Sie die Krone zurück in Position 1 und ziehen Sie diese dann in
Position 2 (erste Rastung).
Stellen Sie das Datum ein, indem Sie die Krone in Richtung Stunde 12
drehen bis das aktuelle Datum angezeigt wird. Eine ggf. vorhandene
Wochentagsanzeige wird durch Drehen der Krone in Richtung Stunde 6
eingestellt.
11
Ziehen Sie die Krone in Position 3 . (Der Sekundenzeiger bleibt stehen
und ermöglicht ein sekundengenaues Einstellen. Ziehen Sie die Krone,
wenn der Sekundenzeiger den Index bei 60 Sekunden bzw. 12 Uhr erreicht
hat. So kann der Minutenzeiger genau auf einen Index ausgerichtet
werden.)
Je nachTageshälfte kann nun die aktuelle Uhrzeit eingestellt werden
(nachmittags muss der Stundenzeiger dabei einmal über 12 Uhr geführt
werden). Zur Einstellung drehen Sie die Zeiger im Uhrzeigersinn bis die
aktuelle Zeit angezeigt wird.
Drücken Sie die Krone in Position 1 und verschrauben Sie die Krone
wieder handfest mit dem Gehäuse (vgl. Seite 9).
12
Wasserdichtheit Ihrer Uhr
Die Wasserdichtheit Ihrer Mühle-Uhr wurde bei dem auf dem Gehäuseboden
gekennzeichneten Überdruck nach DIN 8310 geprüft. Prüfen Sie vor dem
Gebrauch im Wasser, ob sich die Krone in Position 0 befindet, also handfest
mit dem Gehäusetubus verschraubt ist! Nur damit ist die Wasserdichtheit der
Uhr gewahrt.
Achtung! Die Angaben zur Wasserdichtheit gelten für fabrikneue Uhren.
Im Laufe der Zeit kann durch Stöße und Schläge, bei chemischen Reaktionen
durch Benzin, Kleber, Farbe, Reinigungsspray usw. sowie durch häufiges
Drehen der Krone (Abrieb) die jeweilige Wasserdichtheit beeinträchtigt
werden.
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
⊗
