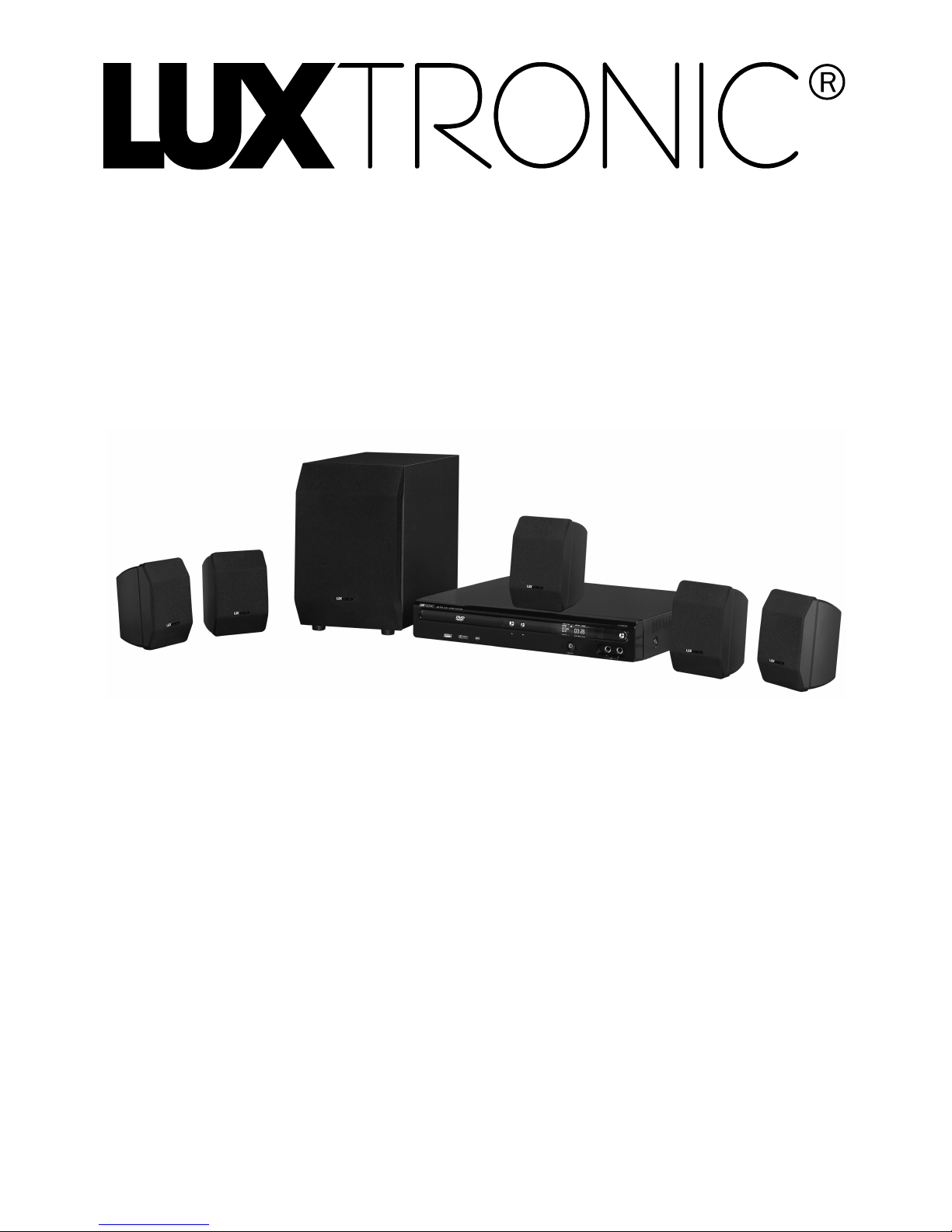

Luxtronic AV 719 Manual de usuario
AV 719
NÁVOD K POUŽITÍ
NÁVOD NA POUŽITIE
INSTRUCTION MANUAL
SYSTÉM DOMÁCÍHO KINA DVD 5.1,
SYSTÉM DOMÁCEHO KINA DVD 5.1,
DVD 5.1 HOME THEATRE SYSTEM
CZ - 2
Obsah
Děkujeme vám za zakoupení našeho produktu. Před připojením a provozem si prosím pozorně
přečtěte tento návod a uschovejte jej pro pozdější použití.
DVD přehrávač je novou generací domácích přehrávačů, které jsou schopny reprodukovat zvuk
a obraz o vysoké kvalitě pro vaši stálou spokojenost.
Vlastnosti 2
Důležité upozornění 2
Příslušenství 3
Panely 4
Propojení 4
Nastavení systému 6
Přehrávání 10
Řešení problémů 14
Technické specikace 15
Vlastnosti
• Zabudovaný digitální audio dekodér systémů Dolby Digital, LPCM, MPEG atd.
• HiFi se zvukovým digitálním procesorem 96kHz/24bit
• KOAXIÁLNÍ digitální zvukový výstup
• Schopnost přehrát DVD, VCD, CD, MP3, JPEG, obrazové CD, MPEG4 atd.
• Stereofonní radiopřijímač AM/FM
• Kvalitní zesilovač
Upozornění
DŮLEŽITÉ POZNÁMKY
• Před propojením a provozem si tento manuál pozorně přečtěte.
• Neotvírejte kryt ani se nedotýkejte vnitřních součástí.
• Pokud přístroj nepoužíváte, vypněte jej. (Pokud přístroj nepoužíváte dlouhou dobu, odpojte
síťový kabel)
• Zástrčku jako odpojné zařízení od zdroje napájení je třeba mít při běžném provozu neustále
snadnou přístupnou.
• Nevystavujte tento přístroj přímému slunečnímu světlu. Nestavte přístroj do blízkosti zdrojů
tepla.
• Nevystavujte tento přístroj dešti ani vlhkosti.
• Umístěte přístroj na vodorovnou plochu. Zajistěte jeho odvětrávání. Neblokujte otvory pro
tepelné větrání. Přehřátí může vést k poruše.
• Přístroj čistěte měkkou tkaninou. Rozpouštědla a alkohol se nedoporučují, protože by mohly
přístroj poškodit.
• Tato brožura je pouze průvodcem uživatele pro provoz.
• Přístroj nesmí být vystaven kapající ani tekoucí vodě a nesmí se na něj stavět předměty
naplněné tekutinou, např. vázy.
CZ - 3
Symbol blesku varuje uživatele před přítomností nebezpečného napětí pod krytem
výrobku, přičemž dotýkání se vnitřních součástí může mít za následek riziko úrazu
elektrickým proudem.
Symbol vykřičníku upozorňuje uživatele na důležité provozní pokyny.
Abyste snížili riziko úrazu elektrickým proudem, neotvírejte kryt. Přenechejte ser-
vis kvalikovanému servisnímu personál.
Tato značka znamená, že tento produkt patří mezi laserové produkty kategorie 1.
Laserový paprsek může produkovat záření, které je při přímém dotyku s lidským
tělem nebezpečné.
Příslušenství
Provoz dálkového ovladače
• Vložte baterie do bateriového prostoru. Namiřte dálkový ovladač na dálkový senzor ze vzdá-
lenosti maximálně 8 metrů a v úhlu maximálně 30° doleva nebo doprava.
• Pokud dálkový ovladač dlouhou dobu nepoužíváte, vyjměte z něj baterie.
Tento přístroj je schopen přehrát následující typy disků:
Typy disků Symbol Obsah
DVD Audio + video
MP3 Audio
Video-CD
(VCD) Audio + video
CD-DA Audio
Obrazové CD CD s fotograemi JPEG
MPEG-4 Audio + video
CZ
CZ - 4
Panel
ČELNÍ PANEL:
1. TALÍŘ PRO DISK 5. LINKOVÝ VSTUP 2
2. TLAČÍTKO PRO OTEVŘENÍ A ZAVŘENÍ 6. KONEKTOR MIKROFONU
3. TLAČÍTKO PŘEHRÁVÁNÍ/PAUZA 7. TLAČÍTKO POHOTOVOSTNÍHO REŽIMU
4. DISPLEJ
ZADNÍ PANEL:
1. HLAVNÍ VYPÍNAČ 7. KONEKTOR VÝSTUPU KOMPONENT-
2. VÝSTUPNÍ SVORKY PRO REPRODUKTORY NÍHO VIDEA
3. LINKOVÝ VSTUP 1 8. KOAXIÁLNÍ DIGITÁLNÍ VÝSTUP
4. VÝSTUP VIDEO 9. VÝSTUP SCART
5. VÝSTUP S-VIDEO 10. ANTÉNA FM
6. LEVÝ/PRAVÝ AUDIO VÝSTUP 11. ANTÉNA AM
Propojení
Stereofonní zvuk
● K propojení konektoru stereofonního zvukového výstupu tohoto přístroje a jiného konektoru
stereofonního zvukového vstupu použijte dvojici audio kabelů (červená vpravo, bílá vlevo)
Koaxiální digitální audio
● Pomocí koaxiálního kabelu propojte konektor koaxiálního výstupu tohoto přístroje a konektor
koaxiálního vstupu zesilovače.
Reproduktorový výstup
● K propojení výstupních reproduktorových konektorů tohoto přístroje a příslušných konektorů
reproduktoru použijte reproduktorový kabel.
Poznámka:
● Fyzické propojení by mělo být v souladu s nastavením zvukového výstupu tohoto přístroje.
Viz Audio nastavení v Nastavení systému.
CZ - 5
Propojení
U tohoto přístroje jsou k dispozici následující video výstupy:
Kompozitní video
K propojení konektoru kompozitního video výstupu tohoto přístroje a konektoru video vstupu
televizoru nebo monitoru použijte AV kabel (žlutý terminál).
S-Video
K propojení konektoru výstupu tohoto přístroje pro S-Video a konektoru vstupu televizoru
nebo monitoru pro S-Video použijte S-Video kabel.
Komponentní video (YUV)
K propojení výstupních konektorů komponentního videa tohoto přístroje a příslušného konek-
toru vstupu televizoru nebo monitoru použijte trojvodičový AV kabel.
SCART
K propojení konektoru výstupu SCART a konektoru vstupu SCART televizoru nebo monitoru
použijte 21-kolíkový kabel SCART.
Poznámky:
● Skutečné propojení závisí na vstupním terminálu vašeho televizoru nebo monitoru.
● Nepoužívejte všechna propojení zároveň, jinak to bude mít vliv na kvalitu obrazu.
● Normálního obrazu může být dosaženo, pouze pokud fyzické propojení souhlasí s video
nastavením (viz Video nastavení v Nastavení systému).
CZ
CZ - 6
Nastavení systému
PRÁCE S MENU:
Stiskněte tlačítko SETUP a na obrazovce se objeví stránka nastavení. Pokud chcete stránku
nastavení opustit, stiskněte znovu v režimu nastavení tlačítko SETUP. Pomocí šipkových tlačí-
tek vyberte požadovanou položku a potvrďte stisknutím ENTER.
(1) Některé položky nastavení se týkají přednastavených režimů. Položky označené šedě nelze
měnit.
(2) Nastavení se po vypnutí ukládá do paměti.
STRÁNKA VŠEOBECNÉHO NASTAVENÍ
• TV zobrazení:
4:3 PANSCAN: Když přístroj připojíte k normálnímu televizoru, přes celou obrazovku se obra-
zí širokoúhlý obraz, ale určitá část je ořezána.
4:3 LETTERBOX: Když přístroj připojíte k normálnímu televizoru, zobrazí se širokoúhlý obraz
a na horní a spodní straně obrazovky se objeví černé pruhy.
16:9: Tuto položku použijte, pokud je přístroj připojen k širokoúhlému televizoru.
Wide-squeeze (Zúžení): Tuto položku použijte, pokud je přístroj připojen k širokoúhlému tele-
vizoru.
• ANGLE MARK (Značka úhlu)
Zobrazí se značka úhlu, pokud se přehrává DVD disk s více úhly záběru a tato funkce je
zapnuta.
• OSD LANG (Jazyk zobrazení na obrazovce)
Volba jazyka zobrazení na obrazovce.
• CLOSED CAPTIONS (Titulky)
Tato funkce nefunguje, pokud disk nemá titulky. Pokud je tato funkce vypnuta, můžete ji
zapnout stisknutím tlačítka [SUBTITLE] na dálkovém ovladači.
CZ - 7
• SCREEN SAVER (Spořič obrazovky)
Pokud je SCREEN SAVER aktivován a přístroj je zapnut několik minut bez toho, aby pře-
hrával disk, na obrazovce se objeví pohyblivý obraz. Přístroj se poté po 20 minutách přepne
do pohotovostního režimu. Funkci pohotovostního režimu můžete zrušit stisknutím tlačítka
[STANDBY] na dálkovém ovladači.
• LAST MEMORY (Poslední paměť)
Pokud je zapnuta tato funkce, může si přístroj zapamatovat čas uplynulý od poslední doby,
kdy jste přehrávali disk. Při následném přehrávání se spustí přehrávání od uloženého času.
STRÁNKA NASTAVENÍ ZVUKU:
• NASTAVENÍ ANALOGOVÉHO ZVUKU:
MÍCHÁNÍ:
LT/RT: Zvukový výstup bude ve formátu levého a pravého kanálu, i když je původní zvuk 5.1-
kanálový.
Nastavení systému
STEREO: Zvukový výstup bude stereofonní, i když je původní zvuk 5.1-kanálový.
3D SURROUND: Zvukovým výstupem bude virtuální prostorový zvuk (pouze u 5.1-kanálo-
vých přehrávačů)
5.1CH: Vypíná funkci míchání (DOWNMIX). Pokud se přehrávají disky 5.1CH nebo je přístroj
připojen k 5.1-kanálovému zesilovači, je třeba vybrat tuto položku (pouze u 5.1-kanálových
přehrávačů).
• PŘEDNÍ, STŘEDOVÝ, ZADNÍ REPRODUKTOR a SUBWOOFER (u dvoukanálového
přehrávače tato položka není k dispozici)
Pokud váš reproduktorový systém zahrnuje výše uvedené reproduktory, můžete nastavit tyto
položky podle skutečného použití reproduktorů.
• DIALOG: V režimu DIALOGU můžete provádět úpravy pomocí směrových tlačítek nahoru
a dolů. (V režimu míchání je vybrána funkce LT/RT nebo STEREO).
• D.R.C.: Funkce D.R.C. ovládá nahrávání dat. V tomto režimu můžete zvolit AUTO, ON
(Zapnuto) a OFF (Vypnuto).
STRÁNKA NASTAVENÍ DIGITÁLNÍHO ZVUKU:
• DIGITÁLNÍ VÝSTUP:
SPDIF OFF: Nevychází žádný digitální signál, k dispozici je pouze analogový zvukový výstup.
ALL: Pokud je zvolena tato položka, můžete provést nastavení RAW.
PCM ONLY: V režimu SPDIF/PCM můžete nastavit kanál PCM dle vlastních požadavků.
• VÝSTUP LPCM
Zvolte PCM kmitočet 48 kHz nebo 96 kHz
Poznámka: Některé zesilovače nepodporují vzorkování 96kHz, což ovlivňuje koaxiální výstup.
• NASTAVENÍ DOLBY DIGITAL:
• DUAL MONO:
Stereo: Nastavení zvukového výstupu na stereofonní.
L-mono: Nastavení zvukového výstupu na monofonní – levý kanál
R-mono: Nastavení zvukového výstupu na monofonní – pravý kanál
Mix-mono: Nastavení zvukového výstupu na smíchaný monofonní.
CZ
CZ - 8
• DYNAMIC
Tuto funkci zvolte ke snížení celkové hlasitosti při zachování zvukových detailů.
Funkci můžete upravit pomocí směrových tlačítek nahoru a dolů.
Nastavení systému
• STRÁNKA ZPOŽDĚNÍ KANÁLŮ
Pokud vás výše uvedená nastavení neuspokojují, můžete nastavit vzdálenosti reprodukto-
rů ve skutečných podmínkách. Pomocí směrových tlačítek nahoru a dolů zvolte reproduktor,
pomocí směrových tlačítek doleva a doprava nastavte vzdálenost.
• EKVALIZÉR
U této položky můžete nastavit zvukový režim, zvýraznění basů, funkci super bass a zvýraz-
nění výšek. Funkce můžete volit podle vlastních preferencí a obsahu disku.
• PROSTOROVÉ ZPRACOVÁNÍ
V režimu PROLOGIC ON je k dispozici dozvukový režim.
• NASTAVENÍ HDCD
Můžete nastavit digitální ltr na vypnuto, 1x nebo 2x.
• KARAOKE: (Tato funkce není u některých typů k dispozici)
Výstup funkce KARAOKE lze nastavit v menu nastavení. K dispozici jsou 2 volitelné režimy
výstupu:
● Nastavte hlasitost mikrofonu na minimální úroveň. Do konektorů pro mikrofon
na čelním panelu zapojte mikrofony. Lze použít dva mikrofony zároveň.
● Hlasitost v menu nastavení upravíte směrovými tlačítky nahoru a dolů.
● Úroveň echa v menu nastavení upravíte směrovými tlačítky nahoru a dolů.
● Při přehrávání disku karaoke eliminujete původní zpěv výběrem levého nebo
pravého kanálu, tj. pomocí tlačítka [L/R/ST] na dálkovém ovladači. Při přehrávání
DVD disku eliminujete původní zpěv volbou pomocí tlačítka [AUDIO].
STRÁNKA NASTAVENÍ VIDEA
• KOMPONENTNÍ VIDEO
OFF: Nastavení video výstupu na kompozitní.
YUV: Nastavení video výstupu v analogovém komponentním video formátu při připojení
k terminálům Y/U/V
P-YUV: Nastavení progresivního signálu YUV. Připojení je stejné jako YUV.
RGB: Nastavení video výstupu ve formátu červená/zelená/modrá při připojení k terminálům
SCART
P-RGB: Progresivní RGB signál. Připojení je stejné jako u RGB.
Poznámky:
Pokud se video nastavení liší od fyzického propojení, je možné, že na TV obrazovce nebude
žádný obraz. V takovém případě můžete přístroj resetovat a poté podržet tlačítko [V_MODE],
dokud obraz znovu nenaskočí.
CZ - 9
Nastavení systému
• NASTAVENÍ BAREV:
NASTAVENÍ BAREV zahrnuje: OSTROST, JAS, KONTRAST, SVĚTLOST, TÓN, SYTOST
a ZPOŽDĚNÍ LUMA.
V nastavení barev můžete upravit každou z těchto položek tak, abyste získali požadovaný
barevný výstup televizní obrazovky.
OSTROST: K dispozici jsou tři volitelné režimy výstupu: vysoká ostrost, střední ostrost a níz
ká ostrost.
JAS: Pomocí směrových tlačítek nahoru a dolů posunujte ukazatelem a nastavte jas.
KONTRAST: Pomocí směrových tlačítek doleva a doprava se můžete pohybovat v nabídce
a nastavit kontrast.
SVĚTLOST: K dispozici jsou čtyři volitelné režimy výstupu: vysoká světlost, střední světlost,
nízká světlost a vypnuto.
SYTOST: Pomocí směrových tlačítek doleva a doprava se můžete pohybovat v nabídce
a nastavit sytost.
ZPOŽDĚNÍ LUMA: V této položce můžete zvolit 0T nebo 1T.
STRÁNKA NASTAVENÍ PREFERENCÍ
• TV systém
Tento přístroj je vhodný pro všechny druhy TV systémů. Lze zvolit PAL, MULTI nebo NTSC.
PAL: Přepnutí výstupu na systém PAL.
MULTI: TV systém se automaticky přepne podle systému disku.
NTSC: Přepnutí výstupu na systém NTSC.
• PBC: K dispozici jsou 2 volitelné režimy výstupu: ON (Zapnuto) nebo OFF (Vypnuto). Pokud
je funkce PBC zapnuta, vrátíte se při přehrávání VCD do hlavního menu. Pokud je funkce
PBC vypnuta, vrátíte se při přehrávání VCD do hlavní posloupnosti.
• AUDIO, TITULKY, NASTAVENÍ JAZYKA PRO MENU DISKU
Jde o počáteční nastavení dle vašich preferencí. Pokud je nastavení podporováno obsahem
disku, bude fungovat. Jinak bude disk pracovat podle přednastavených hodnot. Tato nastave-
ní mohou být změněna při přehrávání stisknutím tlačítka [AUDIO] a [SUBTITLE].
• RODIČOVSKÁ KONTROLA
Kontrolní úrovně jsou určeny pro rodiče, aby mohli kontrolovat přehrávaný obsah a chránit
děti před násilím a erotickými scénami. Disk, jehož úroveň je vyšší než nastavená hodnota,
nelze přehrát.
• PŘEDNASTAVENÉ HODNOTY
Resetování na původní nastavení z výroby.
STRÁNKA HESLA
Nastavené heslo změňte. Původní heslo z výroby je 136900. Můžete nastavit své vlastní hes-
lo. Pokud své heslo zapomenete, můžete použít 136900 jako univerzální heslo.
CZ
CZ - 10
Přehrávání
STANDBY • Přepínání mezi pohotovostním režimem a režimem provo-
(Pohotovostní režim) zu.
OPEN/CLOSE • Otevírá a zavírá talíř disku.
(Otevřít/Zavřít)
1 2 3 • Číselnými tlačítky lze zadávat příslušná čísla. Po vložení
4 5 6 disku VCD1.1 nebo CD do přístroje lze pomocí číselných
7 8 9 tlačítek přímo zvolit požadovanou stopu. Pokud chcete
/10 10+ zvolit stopu, která má číslo 10 nebo vyšší, stiskněte nejprve
tlačítko 10+ a pak další číslici.
GOTO • Stisknutím tlačítka GOTO (Přejít na) můžete navolit čas titu -
(Přejít na) lu, čas kapitoly nebo čas stopy, od kterého se má přehrávat.
Čas, na který se má přejít, můžete navolit číselnými tlačítky.
• Při přehrávání disku jedním stisknutím tlačítka přehrávání
pozastavíte, opětným stiskem tlačítka se vrátíte k normál-
nímu přehrávání.
• Pokud stisknete tlačítko , vypne se zvukový výstup.
Po opětovném stisknutí tlačítka se zobrazí MUTE OFF
a zvuk se obnoví.
• Tímto tlačítkem můžete rychle prohledávat dopředu.
• Tímto tlačítkem můžete rychle prohledávat dozadu.
VOLUME • Pomocí VOLUME+ zvýšíte hlasitost.
(Hlasitost) Pomocí VOLUME– snížíte hlasitost.
• Při přehrávání DVD disků se stisknutím PREV dostanete
na předchozí kapitolu. Při přehrávání VCD a CD disků se
stisknutím PREV dostanete na předchozí stopu.
• Při přehrávání DVD disků se stisknutím NEXT dostanete na
další kapitolu.
Při přehrávání VCD a CD disků se stisknutím NEXT dosta-
nete na další stopu.
Poznámka: Při přehrávání MP3 disku je třeba vybrat
požadovanou skladbu šipkami nahoru a dolů a poté
stisknout ENTER pro přehrávání. Pokud stisknete levou
směrovou šipku, systém se vrátí do vyššího základního
adresáře.
TITLE • Při přehrávání DVD disku se stisknutím vrátíte do hlavního
menu.
(Titul)
Tabla de contenidos
Idiomas:
Otros manuales de Reproductor de DVD de Luxtronic
