Luminox 8361.RP Series Manual de usuario

GGM.L027 Ed. 08.12

INSTRUCTION MANUAL

BEDIENUNGSANLEITUNG

CHRONOGRAPH

www.luminox.com

USE FOR SERIES

8361.RP, 8362.RP, 8151.RP, 8152.RP

10 1

I II III

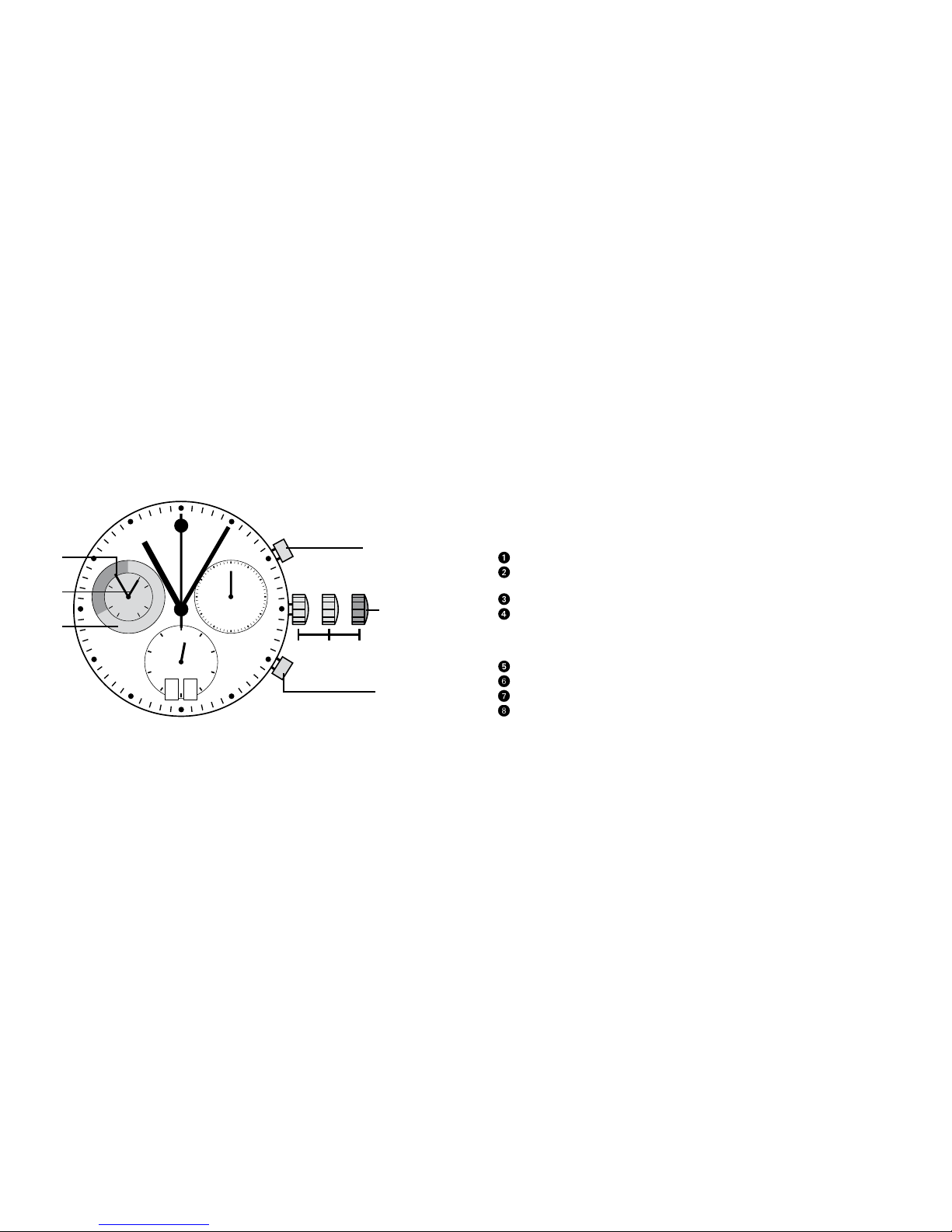

CHRONOGRAPH KEY

Push button

Drücker

Crown

Krone

Hour hand

Stundenzeiger

Minute hand

Minutenzeiger

Second hand

Sekundenzeiger

Chrono: Seconds

Chrono: Sekunden

Chrono: 1/10 Sec.

Chrono: 1/10 Sekunden

Chrono: Minutes and

hours.

Minutes countdown

Chrono: Minuten

und Stunden.

Minuten Countdown

Date

Datum

10 1

III

10 1

III III

Push-button B

Push-button A

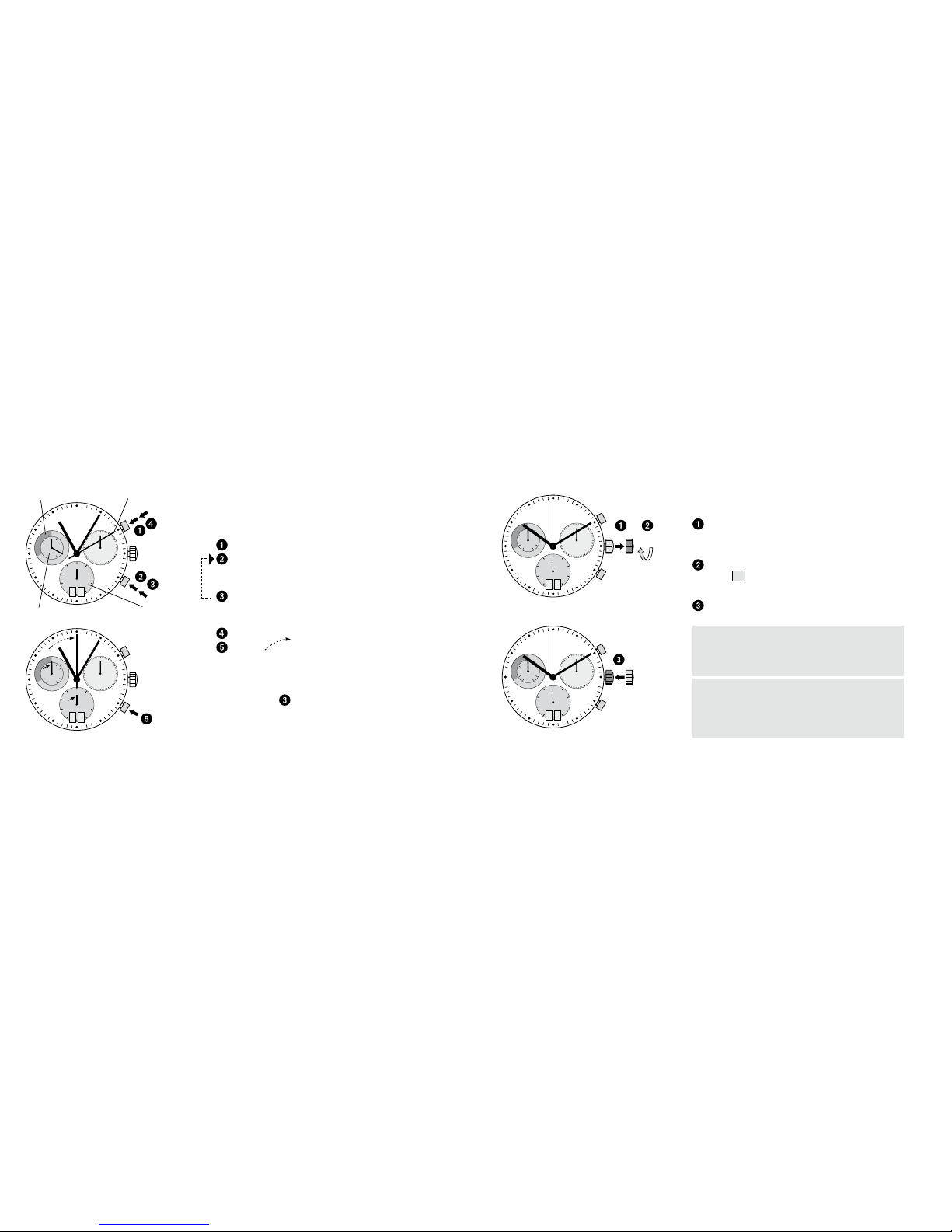

Adjusting the chronograph

hands to zero position

Example:

One or several chronograph hands are not

in their correct zero positions and have to be

adjusted (e.g. following a battery change).

Pull out the crown to position III

(all 4 chronograph hands are in their

correct or incorrect zero position).

Keep push-buttons A and B depressed

simultaneously for at least 2 seconds

(the center stop-second rotates by

360° corrective mode is activated).

Center stop-second

1⁄10 second counter

Minute counter

Hour counter

Adjusting the center stop second

Single step A1 x short

Continuous Along

Adjusting the next hand B

Adjusting the

1⁄10 second counter hand (position 6h)

Single step A1 x short

Continuous Along

Adjusting the next hand B

Adjusting the minute counter hand

and the hour counter hand

(position 9h)

(mechanical coupled)

Single step A1 x short

Continuous Along

III

Returning the crown to position I

Termination of the chronograph hands

adjustment (can be carried out at any time).

512

10 1

Chronograph: Basic function

(Start / Stop / Reset )

Example:

Start: Press push-button A.

Stop: to stop the timing, press

push-button A once more and read

the 4 chronograph counters:

4h/20 min/5 sec /

7⁄10 sec

Zero positioning:

Press push-button B.

(The 4 chronograph hands will be reset to

their zero positions).

Second counter

Push-button B

1⁄10 second counter

Minute counter

Hour counter

Push-button

10 1

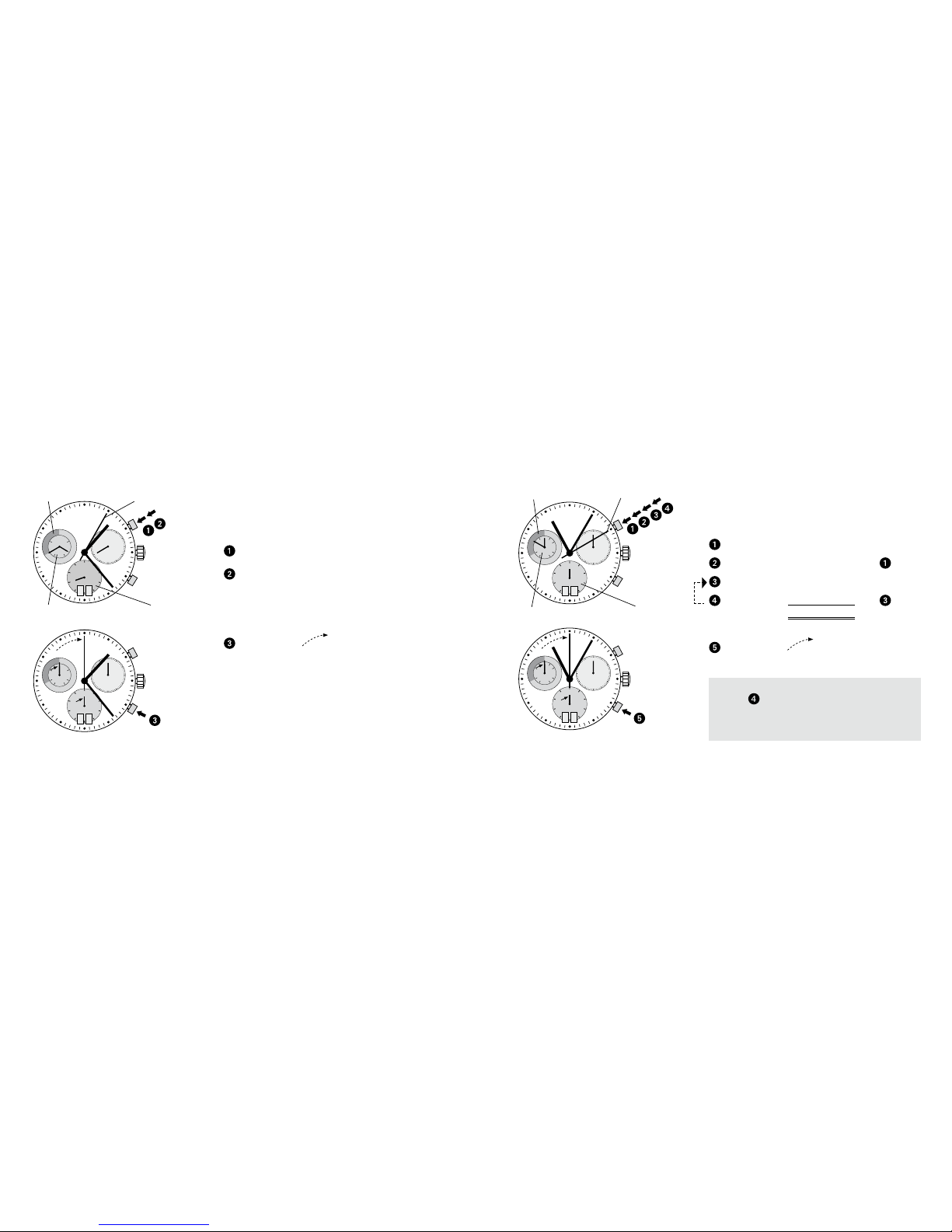

Chronograph:

Accumulated timing

Example:

Start: (start timing)

Stop: (e.g. 15min 5sec following )

Restart: (timing is resumed)

*Stop: (e.g. 10min 5 sec following )

= 25 min10 sec

(The accumulated measured time is shown)

Reset:

The 4 chronograph hands are returned to

their zero positions.

Push-button B

Please note:

* Following , the accumulation of the

timing can be continued by pressing push-

buttonA

(Restart / Stop, Restart / Stop, …)

Second counter

1⁄10 second counter

Minute counter

Hour counter

Push-button A

10 1

I II III

COUNTDOWN FUNCTION

10 1

Countdown Function

Pull out the crown to position III.

Keep push-buttons A and B depressed simultaneously for at least 2 seconds.

(The center second hand rotates through 360° – adjustment mode is now activated).

Press push-button B 2 times

Start the countdown time: Press push-button A.

Return the crown to position I.

Stop: Press push-button Aonce more.

Resetting: Press push-button B(the 4 chronograph hands will be reset to

their zero positions, and the minute counter to the previously set countdown time).

Setting the minute counter M (9 o'clock position). Set the minute

counter hand to the desired start time (e.g. 10 minutes countdown time)

using push-button A (the hour hand N will also change position because the

hands are mechanically linked).

Second counter

Push-button B

⁄

second counter

Minute counter

Hour counter

Push-button

The watch can also be used for a minutes countdown. To do this, the chronograph

minute counter L must be set to the desired countdown time.

512

10 1

Push-button B

Chronograph:

Intermediate or interval timing

Example:

Start: (start timing)

Display interval:

e.g. 10 minutes 10 seconds (timing

continues in the background)

Making up the measured time:

(the 4 chronograph hands are quickly

advanced to the ongoing measured time)

Stop: (Final time is displayed)

Reset:

The 4 chronograph displays are returned

to their zero position.

Please note:

* Following , further intervals or inter-

mediates can be displayed by pressing

push-button B (display interval / make up

measured time, ...)

Second counter

1⁄10 second counter

Minute counter

Hour counter

Push-button A

512

III

10 1

III

10 1

Setting the date (quick mode)

Pull out the crown to position II (the watch

continues to run).

Tu rn the crown until the correct

date 1appears.

Push the crown back into position I.

Please note:

During the date changing phase between

9 PM and 12 PM; the date must be set to the

date of the following day.

An extreme acceleration in setting the date

with quick mode can induce a false date indi-

cation. The synchronization is re-established

by setting the date from 01 till 31 (crown in

position II).

512

10 1

III III

10 1

III

Drücker B

Drücker A

Ausrichtung der Chronograph-

zeiger auf Nullposition

Beispiel:

Einer oder mehrere Chronographzeiger sind

nicht in ihren korrekten Nullpositionen und

müssen ausgerichtet werden (z.B. nach

Batteriewechsel)

Krone in Position III herausziehen.

(Alle 4 Chronographenzeiger stellen sich

in ihre korrekte bz w. nicht korrekte Null-

position)

Drücker A und B gleichzeitig während

mindestens 2 Sekunden drücken.

(Der Zentrumstoppsekundenzeiger dreht

um 360° Korrekturmodus ist aktiviert)

Sekundenzähler

1⁄10 Sekundenzähler

Minutenzähler

Stundenzähler

512

Ausrichtung der Zentrumstoppsekunde

Einzelschritt: A1 x kurz

Kontinuierlich: Alang

Nächsten Zeiger ausrichten B

Ausrichtung des

1⁄10 Sekundenzählerzeigers (Pos. 6h)

Einzelschritt: A1 x kurz

Kontinuierlich: Alang

Nächsten Zeiger ausrichten B

Ausrichtung des Minutenzählerzeiger

und des Stundenzählerzeigers (Pos. 9h)

(sind mechanisch gekoppelt)

Einzelschritt: A1 x kurz

Kontinuierlich: Alang

III

Krone in Position Izurückdrücken

Abschluss der Chronographzeiger-Ausrichtung.

(dies ist jederzeit möglich)

10 1

Chronograph: Grundfunktion

(Start / Stopp / Nullstellung)

Beispiel:

Start: Drücker Adrücken

Stopp:Um die Zeitmessung abzubrechen,

Drücker A nochmals drücken und die

4 Chronographenzähler ablesen:

4h / 20 Min. / 5 Sek. / 7⁄10 Sekunden

Nullstellung:

Drücker Bdrücken.

(Die 4 Chronographenzeiger werden in

ihre Nullstellungen zurückgestellt).

Sekundenzähler

Drücker B

1⁄10 Sekundenzähler

Minutenzähler

Stundenzähler

Drücker A

10 1

Chronograph:

Aufaddierte Zeitmessung

Beispiel :

Start: (Zeitmessung starten)

Stopp: (z.B. 15Min. 5Sek. nach )

Restart: (Zeitmessung wieder freigeben)

*Stopp: (z.B. 10Min. 5 Sek. nach )

= 25 Min. 10 Sek.

(Aufaddierte Messzeit wird angezeigt)

Nullstellung:

Die 4 Chronographanzeigen werden in

ihre Nullpositionen zurückgestellt.

Drücker B

Hinweise

* Nach kann die Aufaddierung der

Zeitmessung fortgesetzt werden. Dies über

DrückerA

(Restart / Stopp, Restart / Stopp, …)

Sekundenzähler

1⁄10 Sekundenzähler

Minutenzähler

Stundenzähler

Drücker A

10 1

I II III

10 1

Countdown Funktion

Krone in Position III herausziehen.

Drücker A und B gleichzeitig während mindestens 2 Sekunden drücken.

(Der Zentrumssekundenzeiger dreht um 360° --> Korrekturmodus ist aktiviert)

Drücker B 2x drücken

Start der Contdown-Zeit: Drücker Adrücken

Krone in Position I zurückdrücken

Stop: nochmals Drücker Adrücken

Nullstellung: Drücker Bdrücken (die 4 Chronographenzeiger werden auf Null

zurückgestellt, resp. der Minutenzähler auf die zuvor eingestllte Countdown-Zeit)

Einstellen des Minutenzählers M (Position 9h) den Minutenzähl-Zeiger

auf die gewünschte Startzeit einstellen (z.B. 10 Minuten Countdown-Zeit) mittels

Drücker A (der Stundenzählzeiger N wird seine position auch ändern, die

Zeiger sind mechanisch gekoppelt)

Second counter

Push-button B

⁄

second counter

Minute counter

Hour counter

Push-button

Die Uhr kann auch als Minuten Countdown verwendet werden. Dabei muss der

Chrono-Minutenzeiger L auf die gewünschte Countdown-Zeit eingestellt werden.

COUNTDOWN FUNKTION

512

10 1

Drücker B

Chronograph:

Zwischenzeitmessung

Beispiel :

Start: (Messzeit starten)

Zwischenzeit anzeigen:

z.B. 10 Min. 10 Sek. (die Zeitmessung läuft

im Hintergrund weiter)

Messzeit aufholen:

(die 4 Chronographanzeigen werden

im Schnelllauf auf die weitergelaufene

Messzeit nachgeführt.)

Stopp:(Endzeit wird angezeigt)

Nullstellung:

Die 4 Chronographanzeigen werden in

ihre Nullpositionen zurückgestellt.

Hinweise

* Nach können weitere Zwischenzeiten

angezeigt werden. Dies über Drücker B

(Zwi-

schenzeit anzeigen / Messzeit aufholen, ...)

Sekundenzähler

1⁄10 Sekundenzähler

Minutenzähler

Stundenzähler

Drücker A

III

10 1

III

10 1

Schnellkorrektur Datum

Krone in Position II herausziehen.

(Uhr läuft weiter)

Krone drehen bis das aktuelle

Datum 1erscheint

Krone zurück in Position I drücken

Hinweis

In der Kalenderschaltphase von 21:00 bis

24:00 Uhr muss das Datum des folgenden

Ta ges eingestellt werden.

Extreme Beschleunigung in der Schnellkor-

rektur kann zu einer falschen Datumsanzeige

führen. Durch Schalten des Datums von

01 bis 31 (Krone Position II) wird die Syn-

chronisation wieder hergestellt.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Mirar de Luminox

Luminox

Luminox Field Atacama 1883 Manual de usuario

Luminox

Luminox ALWAYS VISIBLE Manual de instrucciones

Luminox

Luminox Atacama field 1940 series Manual de usuario

Luminox

Luminox OD MILITARY 3040 Series Manual de usuario

Luminox

Luminox RECON Point Man series Guía de instalación

Luminox

Luminox Atacama field 1920 series Manual de usuario

Luminox

Luminox G Manual de instrucciones

Luminox

Luminox Black ops 8400 series Manual de usuario

Luminox

Luminox Limited Edition TONY KANAAN 1140 SERIES Manual de usuario

Luminox

Luminox NAVY SEAL FASTSTRAP 3900 series Manual de usuario

Luminox

Luminox 7051 Manual de usuario

Luminox

Luminox Steel colormark 7250 series Manual de usuario

Luminox

Luminox Deep dive 1500 series Manual de usuario

Luminox

Luminox Black ops carbon 8802 Manual de usuario

Luminox

Luminox Recon point man 8820 series Manual de usuario

Luminox

Luminox NumBered Edition FIELD VALJOUX 1860 SERIES Manual de usuario

Luminox

Luminox MODERN MARINER 6500 Series Manual de usuario

Luminox

Luminox 8362.RP Series Manual de usuario

Luminox

Luminox 3080.RP Manual de usuario

Luminox

Luminox 1800 series Manual de usuario

Luminox

Luminox 3080.RP Series Manual de usuario

Luminox

Luminox Navy seal colormark 3050 series Manual de usuario

Luminox

Luminox 1870 series Manual de usuario

Luminox

Luminox 860 Series Manual de usuario

Manuales populares de Mirar de otras marcas

Pandora

Pandora WATCH2 Manual de usuario

Casio

Casio QW-4343 Manual de usuario

Suunto

Suunto X6 Manual de usuario

Seiko

Seiko N830 Manual de usuario

MotionX

MotionX 365 Manual de usuario

Garmin

Garmin VENU SQ 2 Manual de usuario

QCY

QCY Watch GTC Manual de usuario

Canyon

Canyon Cindy CNE-KW41WP Manual de usuario

Esq

Esq Watches Guía de instalación

Crane

Crane AA5-CDSM-3A Manual de usuario

Timex

Timex W-214 Manual de usuario

DETOMASO

DETOMASO MATERA Manual de usuario

Geemarc

Geemarc Watch N Shake Manual de usuario

LORUS

LORUS W590 Manual de usuario

STENLILLE

STENLILLE Actío Manual de usuario

Casio

Casio 5594 Manual de usuario

Sinn

Sinn HUNTER'S WATCH 3. Edition Manual de usuario

Slazenger

Slazenger SLZ800 Manual de usuario
