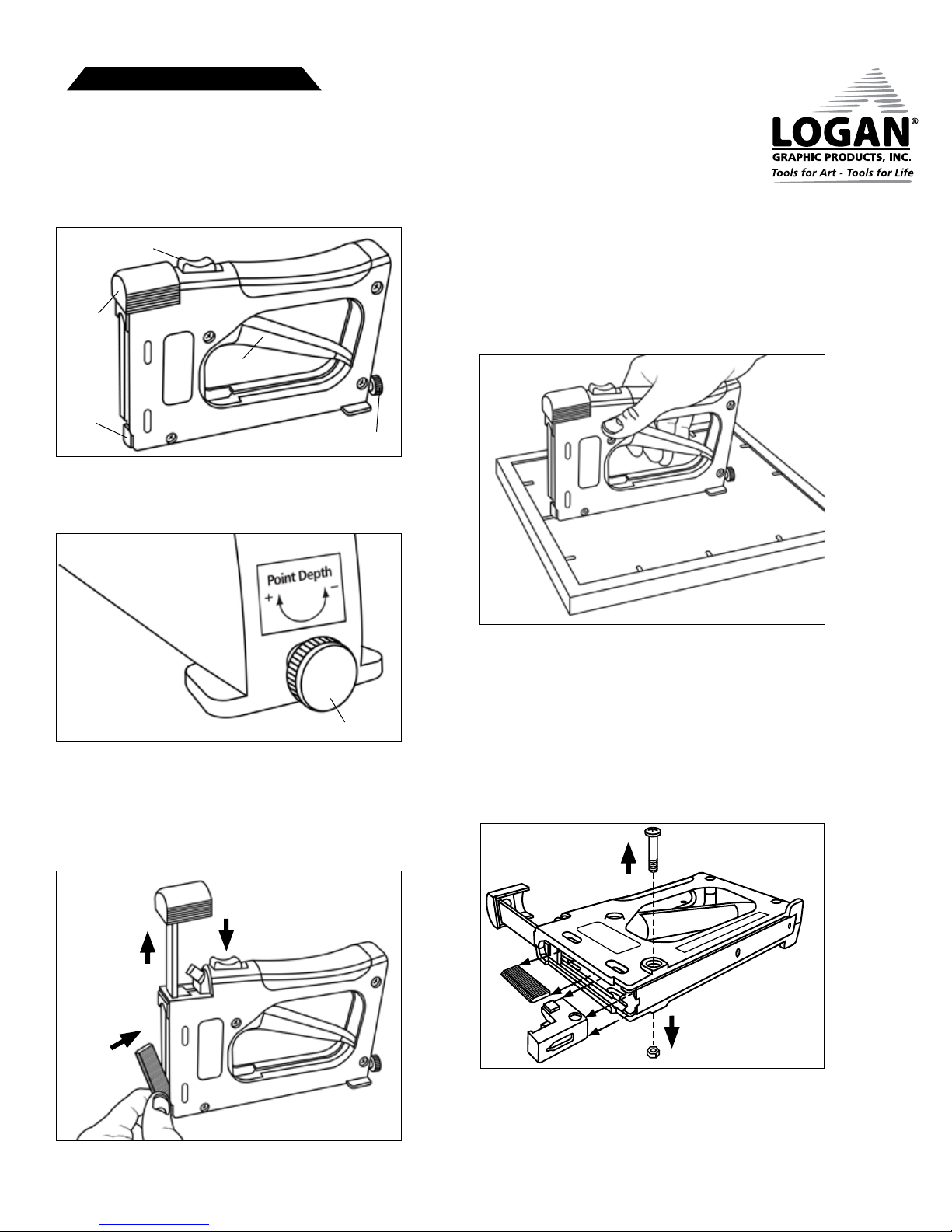

Caractéristiques (1)
Ajustement de Profondeur
Augmentez la force de frappe
pour les bois durs et diminuez
la force de frappe pour les bois
tendres. (2)
Chargement de pointes (3)
1. Appuyez sur le bouton pour
libérer le magasin de pointes
2. Soulevez le couvercle du
magasin
3. Rechargez les pointes
Fonctionnement (4)
1. Maintenez le cadre exterieur
2. Placez la tête de l’agrafeuse
contre la partie intérieure du
cadre
3. Maintenez l’outil bien à plat
sur le matériau. Ne le levez
pas ni ne l’inclinez
4. Appuyez sur la gâchette pour
insérrer les pointes
5. Espacez de 15 cm les pointes
entre elles et commencez à
7cm des angles
Remplacement des pointes
Utilisez uniquement
les pointes Logan
F53 Flex (100) F54 Rigides (100)
F55 Flex (100) F56 Rigides
(2.500)
Deblocage de l’agrafeuse (5)
1. Retirez les pointes
2. Retirez la vis et l’ecrou du
magasin
3. Sortez le magasin et enlevez
la pointe coincée
Geräteteile (1)
Einstellung der Einschusstiefe
Für harte Hölzer Druck
erhöhen, für weiche Hölzer
Druck verringern. (2)
Nachfüllen von Stiften (3)
1. Magazinlösungsknopf
betätigen
2. Stiftemagazin-Deckel
hochziehen
3. Stifte einlegen
Funktionsweise (4)
1. Rahmen festhalten
2. Ansetzer von innen gegen
den Rahmen drücken
3. Werkzeug flach auf
dem Material halten,
NICHT ANHEBEN ODER
ANWINKELN
4. Auslöser betätigen um den
Stift einzuschiessen
5. Empfohlener Abstand
zwischen Stiften 15 cm,
Abstand zur Rahmenecke:
7 cm
Ersatzstifte
Nur original Logan Stifte
verwenden
F53 Flex (100) F54 Fest (100)
F55 Flex (2500) F56 Fest (2.500)
Entfernen steckengebliebener
Stifte (5)
1. Stifte aus dem Magazin
entfernen
2. Anschlagschraube und
Mutter lösen
3. Anschlag entfernen und
steckengebliebenen Stift
entnehmen.
Partes (1)
Ajuste de Profundidad
Aumentar la presión para
maderas duras y disminuir la
presión para maderas blandas.
(2)
Recargar grapas (3)
1. Empujar botón de apertura
del cargador
2. Levantar tapa del cargador
de grapas
3. Recargar las grapas.
Funcionamiento (4)
1. Mantener marco fijo
2. Poner el posicionador contra
la parte interior del marco
3. Mantener la herramienta
en posición plana, NO
LEVANTAR O INCLINAR
4. Utilizar disparador para
meter las grapas
5. Distancia recomendada
entre las grapas: 15 cm,
desde la esquina del marco:
7 cm
Grapas de recambio:
Sólo utilizar grapas originales
de Logan
F53 Flex (100) F54 Rígidas (100)
F55 Flex (100) F56 Rígidas
(2.500)
Desatascar la grapadora (5)
1. Extraer las grapas del
cargador
2. Soltar tornillo y tuerca del
posicionador
3. Extraer posicionador y
eliminar grapa atascada
L0166N 1/10
Consultez toute la ligne Logan
sur les outils d’encadrement
de photos et équipements de
découpe de passe-partouts sur
www.logangraphic.com
Erfahren Sie mehr über Logans
DIY Einrahmwerkzeuge und
Passepartoutschneidgeräte
unter www.logangraphic.com
Para más información sobre las
herramientas de enmarcación y
cortadoras de passepartout de
Logan, consulte
www.logangraphic.com
3.
2.
1.
Couvercle du
magasin de
pointes
Stiftemagazin-
Deckel
Tapa del
cargador de
grapas
Ajustement de la profondeur
Einsteller für Einschusstiefe
Ajuste de profundidad
Bouton d’ouverture du magasin
Magazinlösungsknopf
Botón de apertura del cargador
Tête
Ansetzer
Posicionador
Gâchette
Auslöser
Disparador
Vis d’ajustement
Einstellschraube
Tornillo de Ajuste
3.
5
4
3
2.
2
1.
1
Feuille d’instructions
Gebrauchsanweisung
Hoja de Instrucciones
Modèle F500-2
Modell F500-2
Modelo F500-2
Dual Drive Elite Agrafeuse
Dual Drive Elite Point Driver
Dual Drive Elite Point Driver
