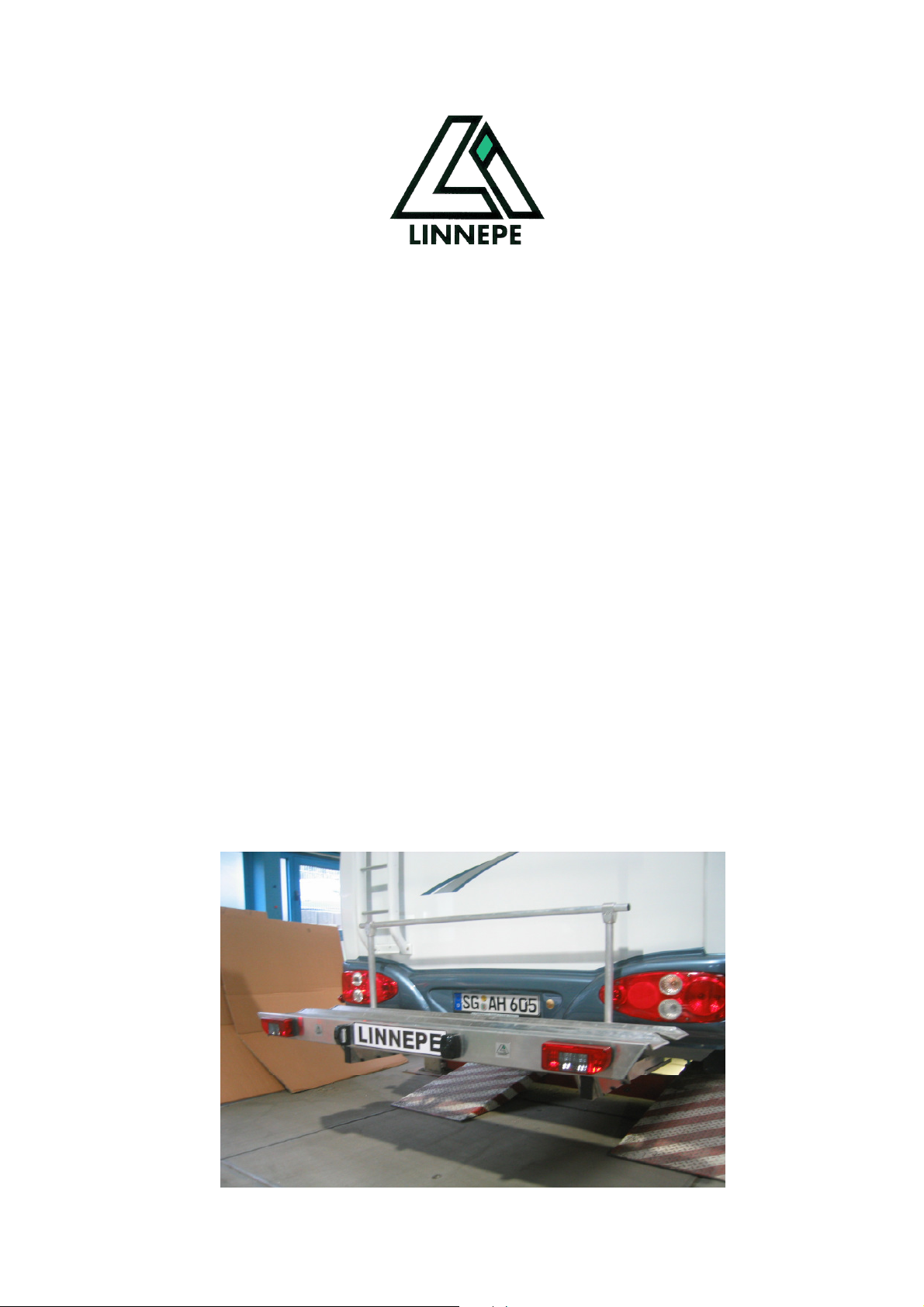

LINNEPE ALU Series Manual de usuario

ASTENTRÄGER

COOTER

ARRIER

ORTE

-M

OTO

ORTADOR ESCÚTER

ORTA

OTO

ALU

XXS

EG Nr. e4*79/488*87/354*xxxx*00

150 kg max.

D Bedienungs- und Montageanleitung

GB Fitting and instructions for use

F Montage et mode d’emploi

E Montaje y manual de instrucciones

I Istruzioni per il montaggio e l’uso

ALUxxs Montage 07 06 15 Seite 2 von 12 Stand 19.09.2007



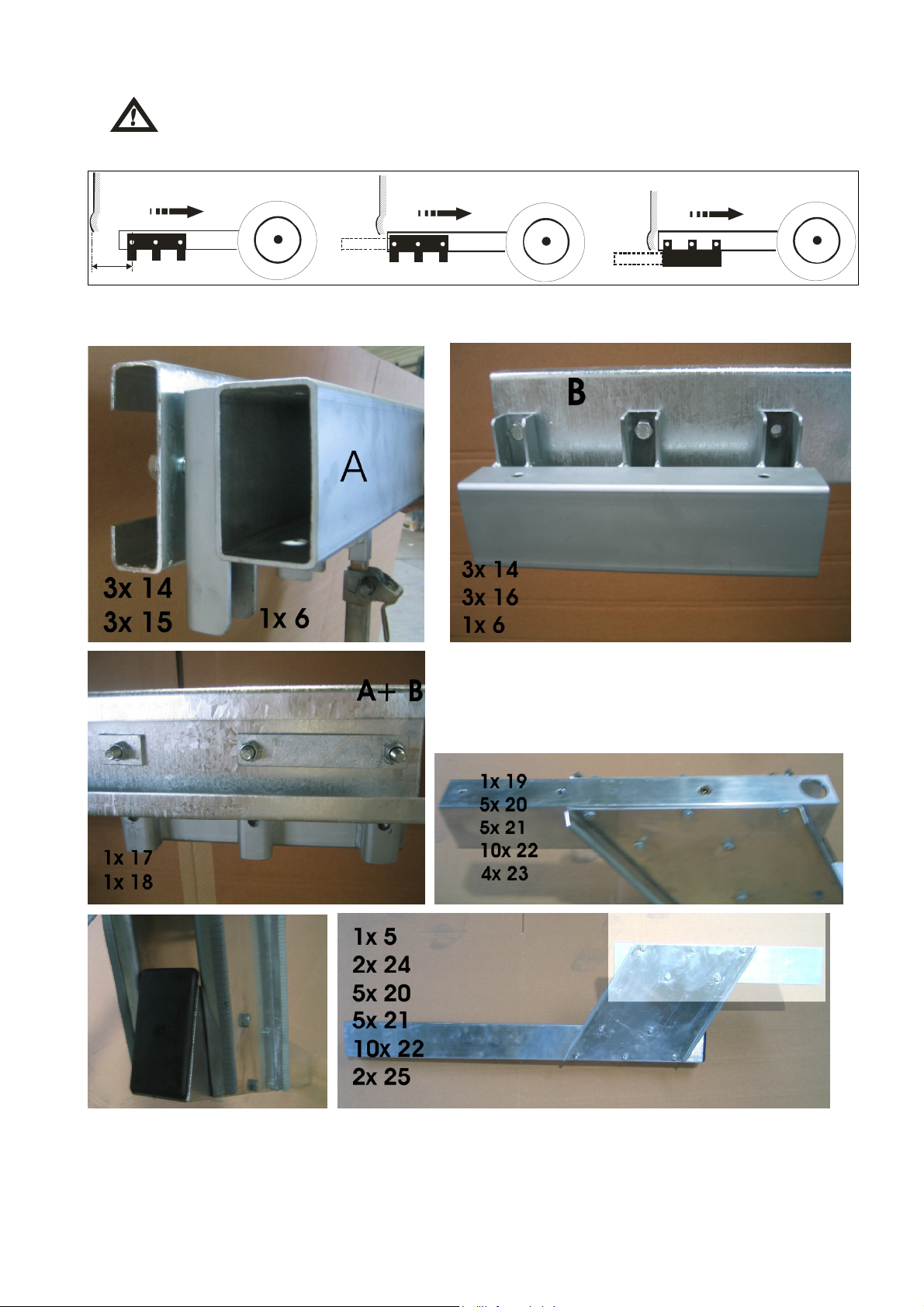

360mm max.

A B

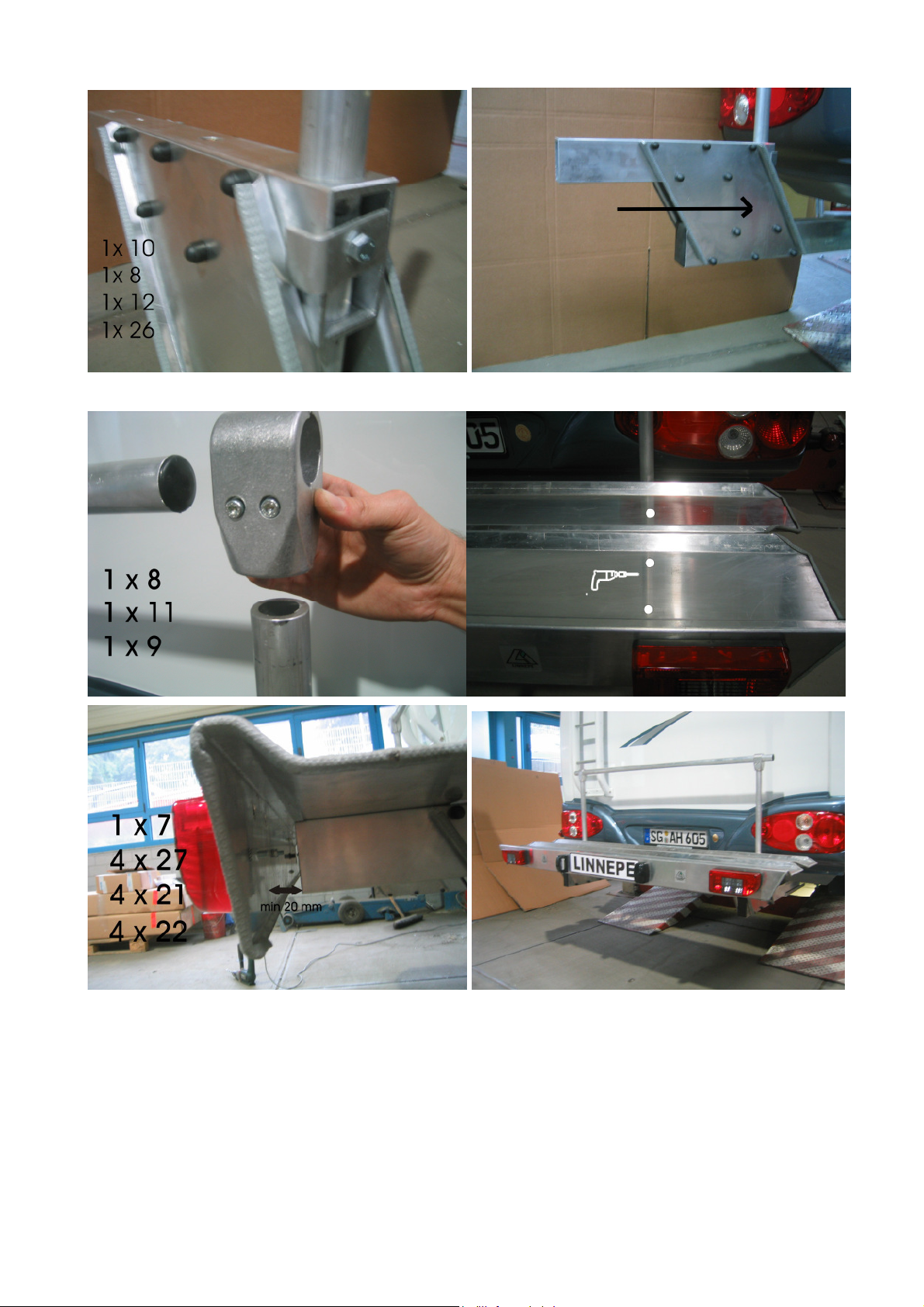

ALUxxs Montage 07 06 15 Seite 3 von 12 Stand 19.09.2007

ALUxxs Montage 07 06 15 Seite 4 von 12 Stand 19.09.2007

Betriebsanleitung Lastenträger ALUxxs:

1. Demontieren Sie nach dem Entfernen der beiden Sterngriffschrauben die Auffahrschiene.

2. Legen Sie die Zunge der Auffahrschiene auf die Standschiene.

3. Sichern Sie die Auffahrschiene mit der Schraube M8x40 und der Flügelmutter M8

4. Schieben Sie das Motorrad über die Auffahrschiene auf die Standschiene.

5. Befestigen Sie das Motorrad mit Hilfe der Zurrgurte und Keile auf der Standschiene. Lehnen sie das

Motorrad an den Haltebügel. Verwenden Sie hierzu den Scheuerschutz an passender Stelle. Dabei

müssen folgende Punkte beachtet werden:

-Die Zurrgurte können sich während der Fahrt setzen. Deshalb muss ihre Spannung von Zeit zu Zeit

kontrolliert werden. Die Zeitabstände sind von Faktoren wie Fahrbahnbeschaffenheit und Fahrstil abhängig

und müssen individuell bestimmt werden.

-Das Anziehen der Zurrgurte bewirkt ein Einfedern des Motorrades. Dabei kann sich der Radstand des

Motorrades verändern. Deshalb müssen die Keile u. U. nach dem Verzurren nachgestellt werden.

-Das Motorrad soll von hinten gesehen mittig auf der Schiene stehen.

6. Demontieren Sie die Auffahrschiene und befestigen Sie sie mit Hilfe der Sterngriffschrauben. Lösen Sie die

Flügelmuttern und schieben Sie die Zunge hinter die Auffahrschiene (Verletzungsgefahr!).

7. Kontrollieren Sie die Lichtanlage des Motorradhalters.

8. Nach Kontakt mit Salzwasser sollte der Träger mit klarem Wasser abgewaschen werden um die Optik zu

erhalten. Aus technisch / statischen Gesichtspunkten ist dies nicht notwendig.

9. Die maximale Nutzlast des Lastenträges ALUxxs beträgt 150 kg, das Eigengewicht ca. 30 kg.

10. Beachten Sie vor dem Beladen des Lastenträgers die verbleibende Nutzlast der Hinterachse und das

zulässige Gesamtgewicht Ihres Reisemobils. Ermitteln Sie die zusätzliche Hinterachsbelastung durch

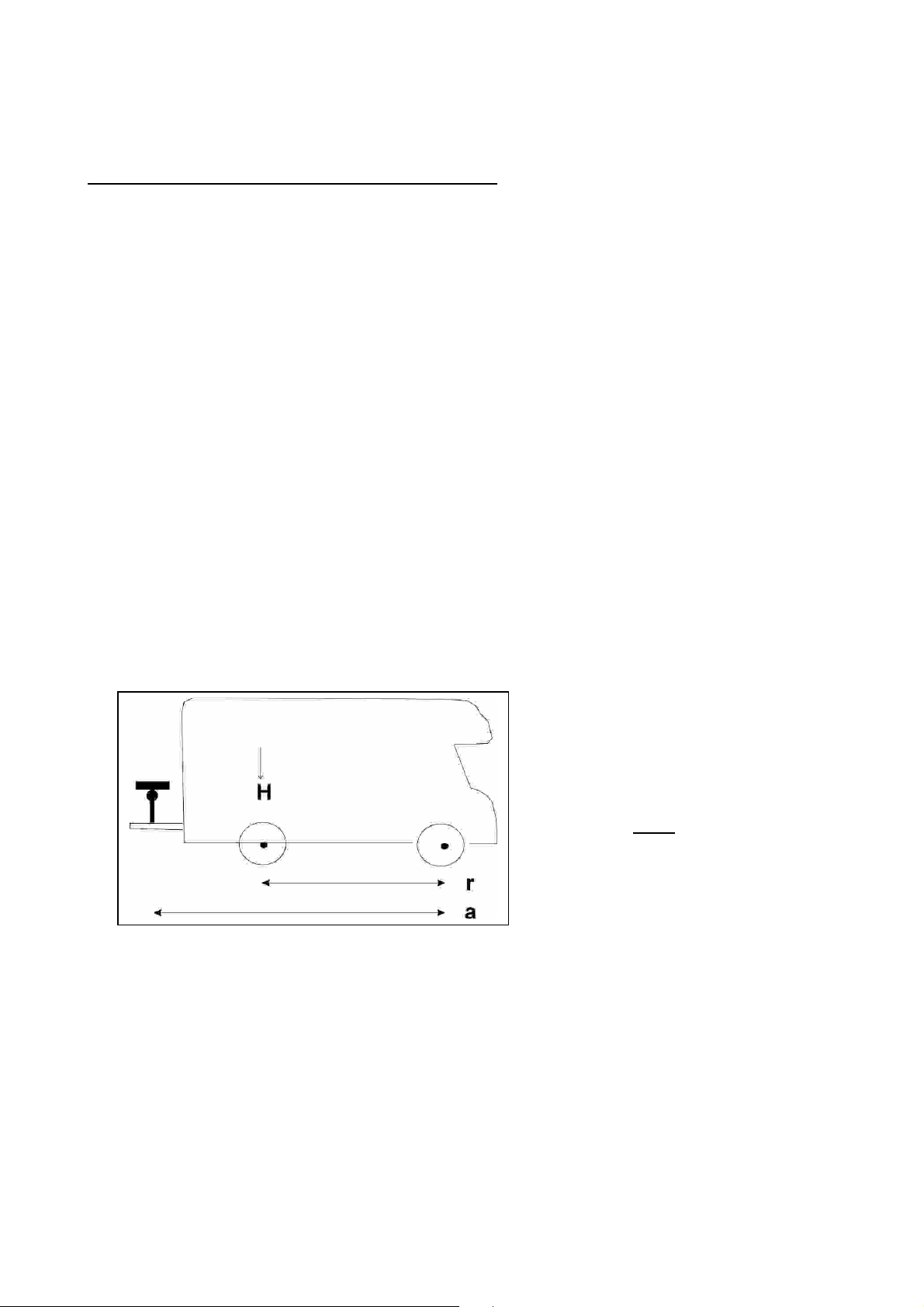

Verwiegung und mit Hilfe der folgenden Formel:

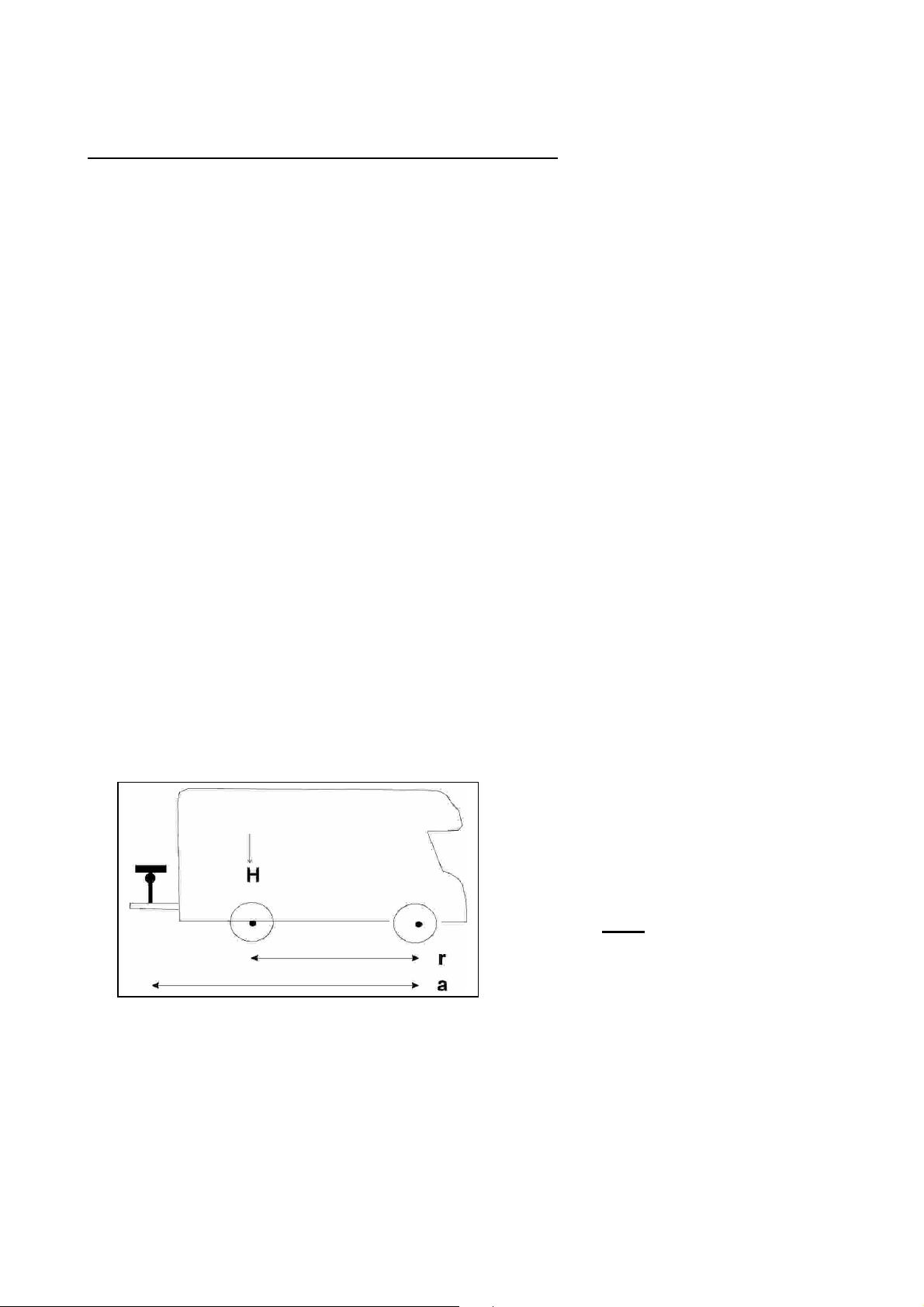

Hinterachsbelastung = H kg

Gewicht des Motorrads = G kg

(plus Lastenträger 30kg)

Radstand = r cm

Abstand Last/V.-achse = a cm

H = G * a

Passen Sie Ihre Fahrweise den veränderten Bedingungen an!

ALUxxs Montage 07 06 15 Seite 5 von 12 Stand 19.09.2007

Instructions for use scooter carrier “ALUxxs”:

1. Remove the black hand-screws to loosen the ramp.

2. Place the tongue-plate of the ramp onto the rail.

3. Fix the ramp with a screw M8x40 and a butterfly nut M8 .

4. Pull the scooter over the ramp onto the rail.

5. Fix the scooter with ratchet straps and chocks on the rail. Recline the scooter against the retainer

bracket using the foam pieces. Please mind the following points:

6. The tension of the ratchet straps can be eased while driving. The tension must be controlled time by

time. The intervals must be fixed according to the individual driving manner.

7. Tensioning the ratchet straps means elasticising of the scooter. The wheel base can be changed.

Eventually the chocks must be justified.

8. Place the scooter concentric on the rail.

9. Remove the ramp and refix it to the retainer bracket.

10. Control the lightening of the scooter carrier.

11. In order to keep the optical appearance clean the carrier with clear water after contact with salted water.

12. The maximum payload of the scooter carrier „ALUxxs“ is 150 kg.

13. Pay attention to satisfying payload of the rear axle and the vehicle. Calculate the added load by

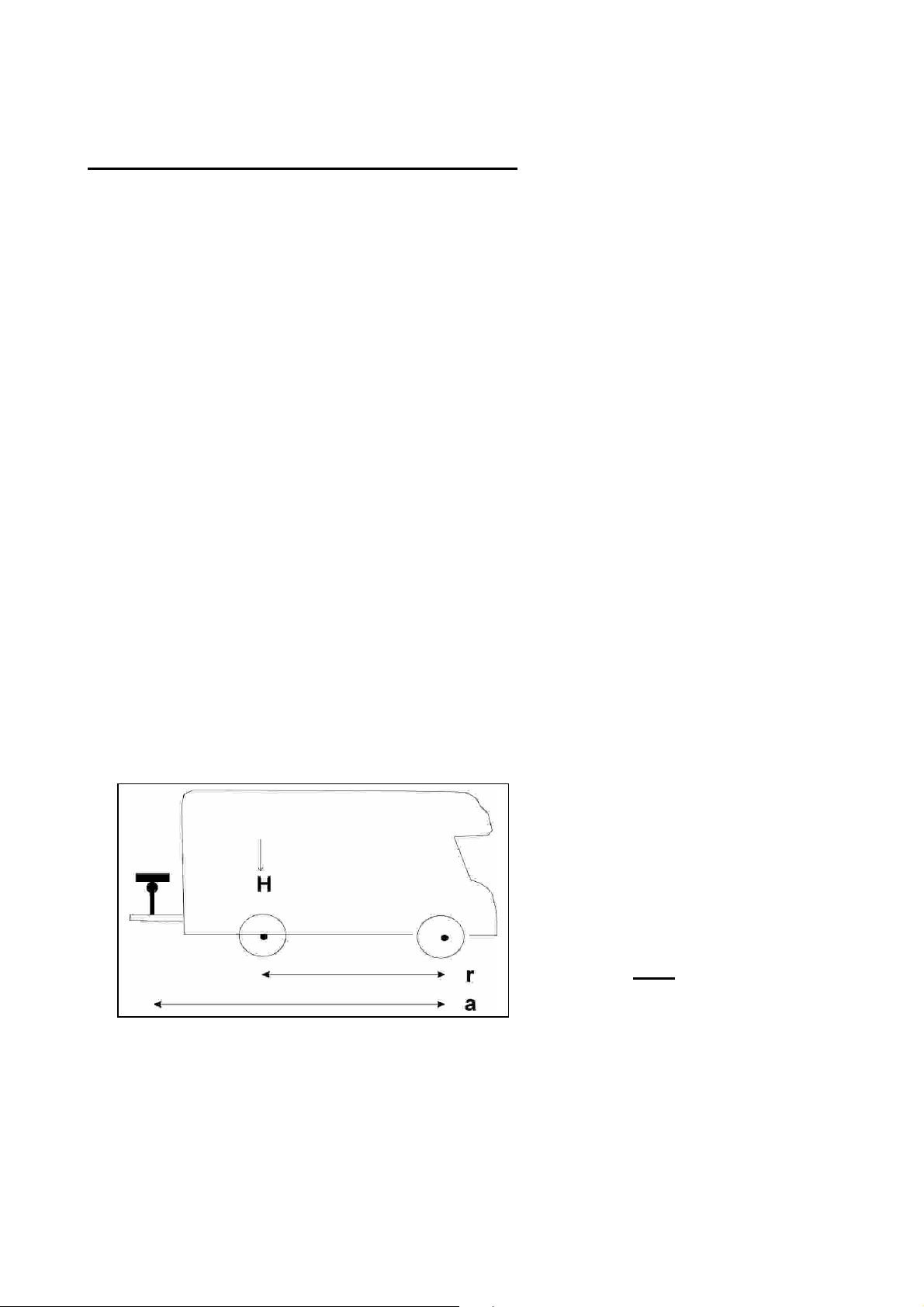

weighing out and using the following formula:

added weight rear axle = H kg

scooter weight = G kg

(+carrier 30kg)

wheel base = r cm

distance to front axle = a cm

H = G * a

Assimilate driving manner to changed conditions!

ALUxxs Montage 07 06 15 Seite 6 von 12 Stand 19.09.2007

Instructions d'utilisation porte moto « ALUxxs »:

1. Démontez le rail de hissage après avoir enlevé les deux vis à tête en étoile.

2. Placez la plaque emboîtée du rail de hissage contre le rail horizontal.

3. Assurez le rail de hissage avec la vis M8x40 et le boulon à ailettes M8 .

4. Poussez la moto sur le rail de hissage, puis sur le rail horizontal.

5. Fixez la moto à l'aide de la sangle d'amarrage et la cale du rail horizontal. Appuyez la moto contre

l'arceau de fixation. Utilisez pour cela le dispositif de protection contre le glissement placé à un endroit

approprié. Les points suivants doivent être à cet égard respectés :

6. Les sangles d'amarrage peuvent se déplacer en cours de route. Leur tension doit pour cela être

contrôlée de temps à autre. La fréquence des contrôles dépend de facteurs tels que l'état du

revêtement et le style de conduite, et doivent être déterminés individuellement.

7. La mise en tension des sangles d'amarrage provoque une contrainte sur la moto. L'empattement de la

moto peut à cette occasion se modifier. C'est pourquoi il faut entre autres régler à nouveau les cales

après la mise en tenson des sangles.

8. Vu depuis l'arrière, la moto doit se trouver au centre du rail.

9. Démontez le rail de hissage et fixez-le à l'arceau de fixation à l'aide des vis à tête en étoile. Desserrez

les boulons à ailettes et déplacez les plaques emboîtée derrière le rail de hissage (risque de blessure!).

10. Contrôlez le dispositif d'éclairage du porte-moto.

11. En cas de contact avec de l'eau salée, le porte-motos devrait être nettoyé à l'eau claire afin qu'il

conserve son aspect extérieur. Ceci n'est cependant pas nécessaire aux niveaux statique et technique.

12. La charge utile maximale du porte-moto ALUxxs est de 150 kg, son poids propre d'env. 30 kg.

13. Prenez garde, avant d'appliquer une charge sur le porte-motos, à la charge utile subsistant sur l'essieu

arrière et au poids total autorisé de votre camping-car. Calculez la charge supplémentaire sur l'essieu

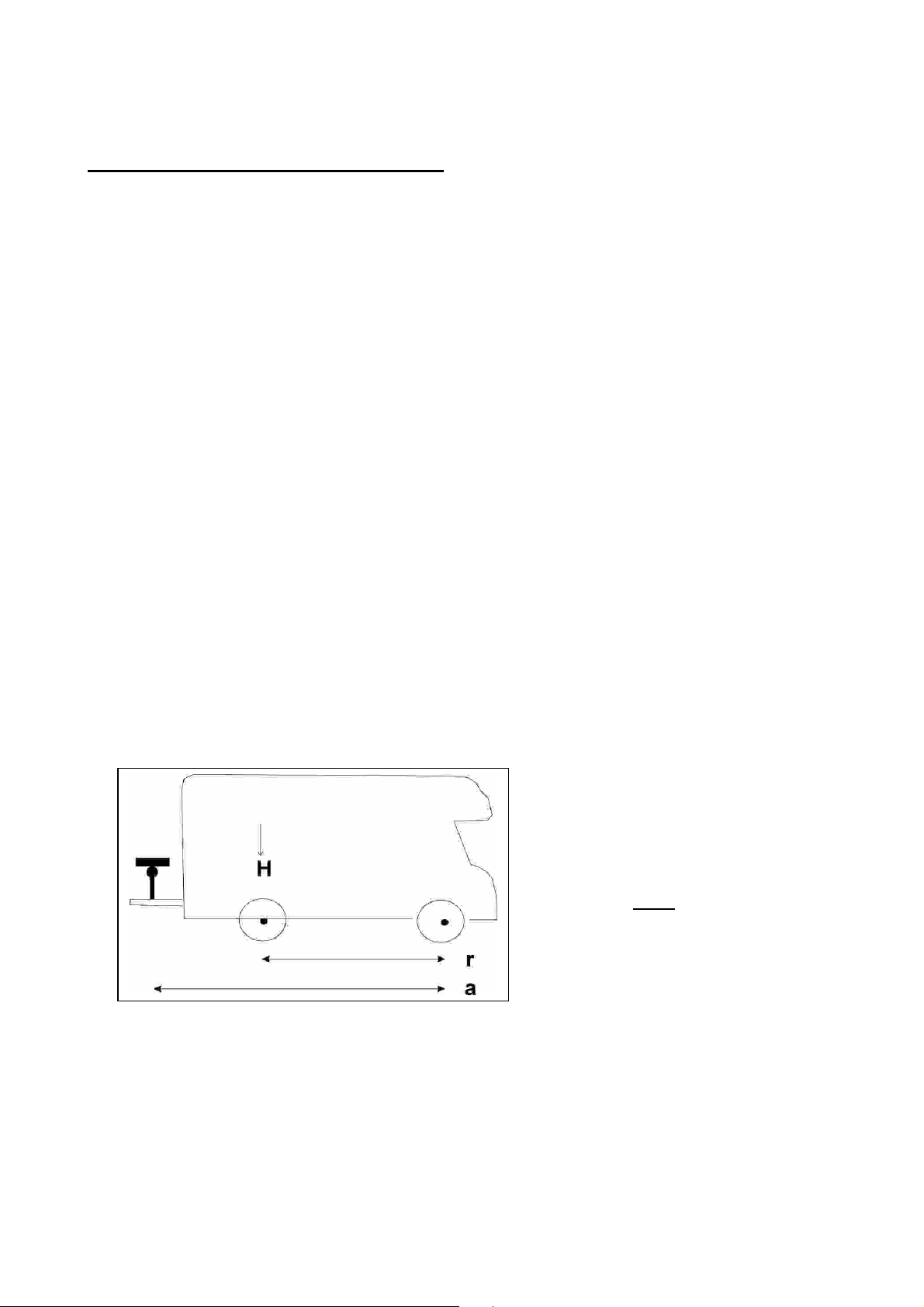

arrière en effectuant une pesée ou à l'aide de la formule suivante :

Charge sur l'essieu arrière = H kg

Poids de la moto = G kg

(plus poids propre

du porte-motos Scout)

Empattement = r cm

Distance entre le

porte-moto et l'essieu

avant = a cm

H = G * a

Adaptez votre mode de conduite à cette modification de chargement !

ALUxxs Montage 07 06 15 Seite 7 von 12 Stand 19.09.2007

Manual de instrucciones portador escúter “ALUxxs”:

1. Después de quitar los dos tornillos con empuñadura en estrella desmonte el riel de subida.

2. Coloque la placa enchufable del riel de subida contra el riel de posición.

3. Asegure el riel de subida con el tornillo M8x40 y la tuerca de mariposa M8 .

4. Empuje la motocicleta sobre el riel de posición a través del riel de subida.

5. Con ayuda de las correas para trincar y de las cuñas fije la motocicleta sobre el riel de posición. Apoye

la motocicleta contra el estribo de sujeción. Emplee la protección contra rozamiento en el sitio

adecuado. Para ello deben observarse los siguientes puntos:

6. Las correas para trincar pueden asentarse durante la marcha. Por ello deberá controlarse su tensión

de tanto en tanto. Los intervalos dependen de factores tales como la naturaleza de la carretera y del

estilo de conducción, debiendo ser determinados individualmente.

7. La fijación de las correas para trincar hace que la suspensión de la motocicleta reaccione

elásticamente. De esa manera puede modificarse la distancia entre ejes de la motocicleta. Por ello,

bajo determinadas circunstancias deben reajustarse las cuñas después del trincado.

8. Vista desde atrás, la motocicleta debe estar ubicada de manera centrada sobre el riel.

9. Desmonte el riel de subida y fíjelo al estribo de sujeción con ayuda de los tornillos con empuñadura en

estrella. Afloje las tuercas de mariposa y deslice la placa enchufable detrás del riel de subida (¡peligro

de lesiones!).

10. Controle la instalación de luz del portamotocicleta.

11. Después de contacto con agua salada debiera lavarse el portador con agua clara para conservar la

óptica. Ello no es necesario desde puntos de vista técnicos / estáticos.

12. La carga útil máxima del portacargas ALUxxs es de 150 kg, el peso propio es de aprox. 30 kg.

13. Antes de cargar el portacargas observe la carga útil restante sobre el eje trasero y la carga total

admisible de su vehículo vivienda. Determine la carga adicional sobre el eje trasero por pesaje y con

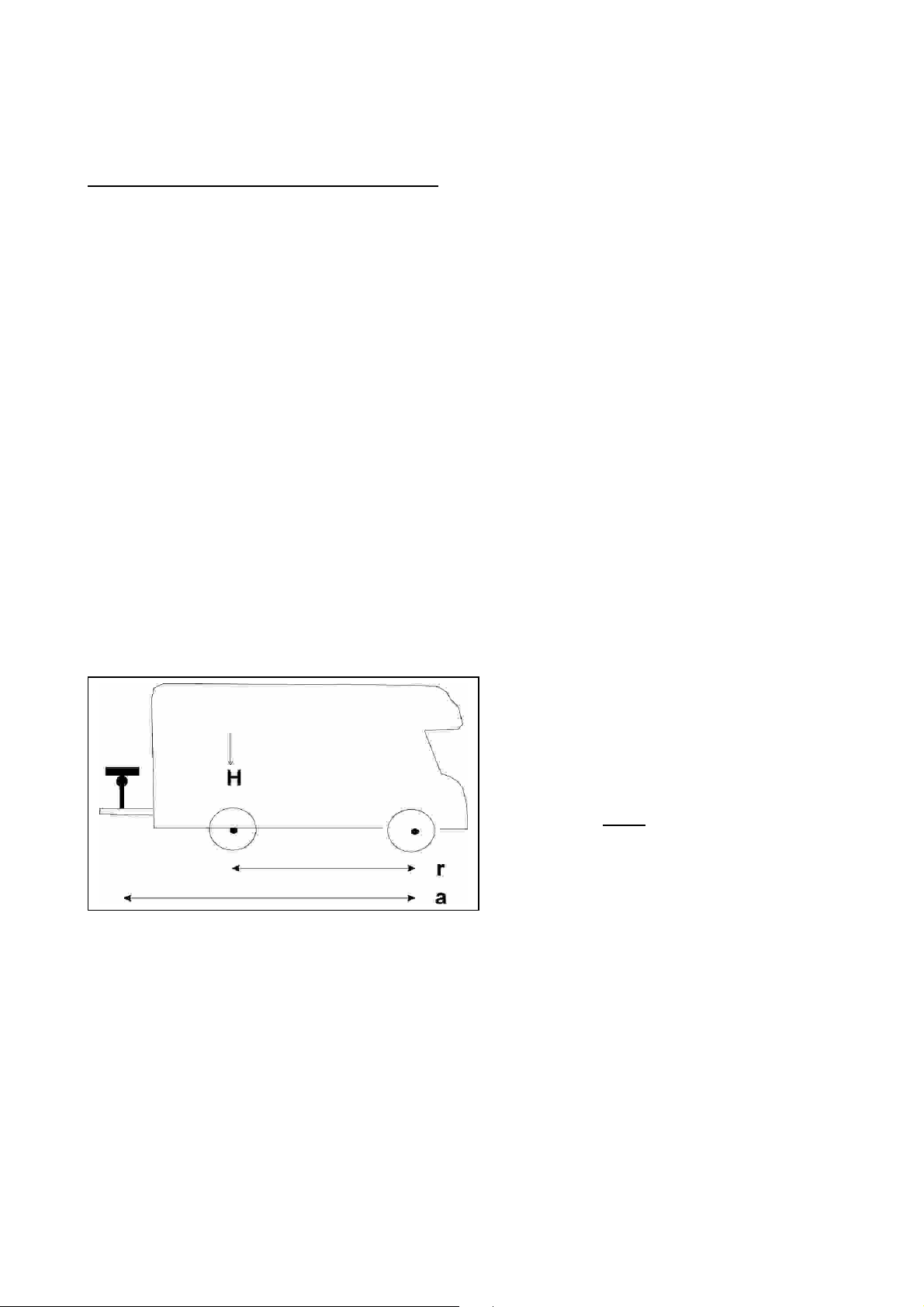

ayuda de la siguiente fórmula:

Carga sobre el eje trasero = H kg

Peso de la motocicleta = G kg

(más portacargas Scout)

Distancia entre ejes = r cm

Distancia Carga/Eje delant. = a cm

H = G * a

¡Adapte su modo de conducir a las condiciones modificadas!

ALUxxs Montage 07 06 15 Seite 8 von 12 Stand 19.09.2007

Istruzioni d’uso porta moto “ALUxxs”

1. Dopo aver tolto le due viti a presa stellare smontate la rotaia di risalita.

2. Ponete la piastra d’aggancio della rotaia di risalita sulla rotaia da fermo.

3. Assicurate la rotaia di risalita con la vite M8 x 40 e il dado ad alette M8.

4. Spingete la moto su per la rotaia di risalita sulla rotaia da fermo.

5. Fissate la moto con l’aiuto delle cinghie tiranti e dei cunei sulla rotaia da fermo. Appoggiate la moto

sulla staffa da fissaggio. Ponete la protezione antigraffi al poste giusto.

Qui sono da osservare i punti seguenti:

6. Le cinghie tiranti si possono allentare durante il viaggio. Per questo si deve controllare di tanto in tanto

la loro tensione, in base al manto stradale e al tipo de guida personale.

7. Il tiraggio delle cinghie provoca un molleggio della moto que potrebbe cambiare l’interasse della stessa.

Per questo motivo i cunei devono essere regolati dopo il fissaggio con le cinghie.

8. La moto deve trovarsi in posizione centrale vista da dietro.

9. Smontate la rotaia di risalita e fissatela con l’aiuto delle viti a presa stellare sulla staffa di fissaggio.

Svitate i dadi ad alette e spingete la piastra d’aggancio dietro la rotaia di risalita (rischio di ferimento).

10. Controllate l’impianto elettrico del porta moto.

11. Dopo il contatto con l’acqua salata il porta moto vá sciacquato con acqua chiara per mantenere l’ottica.

Non serve per causa tecniche / statiche

12. Il carico utile max. del porta moto ALUxxs e di 150 kg.

13. Osservate prima di caricare il porta moto il carico utile rimanente dell’ asse posteriore ed il peso totale

ammesso del suo veicolo. Calcolate l’ulteriore carico utile sull’ asse posteriore con la pesa e con l’aiuto

della seguente formula:

Carico utile sull’asse post. = H kg

Peso della moto = G kg

(+ peso pota moto 30 kg)

Interasse = r cm

Distanza carico / asse ant. = a cm

H = G * a

Adattate la vostra guida alle diverse condizioni!

Lastenträger ALUxxs

Stückliste

Pos. N°

Bezeichnung Describtion Désignation Lista de piezas Elenco di compon.

1 3 Scheuerschutz Foam piece Protection glissement Protección rozamiento Protezione antigraffio

2 1 Auffahrschiene ramp Rail de hissage Riel de subida Rotaia di risalita

3 1 Unterlegplatte Help plate plaque inférieure Espaciador Piastra di sostegno

4 1 Einschubplatte plate plaque emboitée Placa enchufable Piastra d’aggancio

5 2 Einschubrohre Slide-in pipes Traverses bas Tirantes architrave

6 2 Einschubhülse Holding device Douilles encastrables Casquillos de enchufe Boccole d’inserimento

7 1 Lichtleiste / Standschiene Lightening bar / stand rail Liste de rive / rail Listón de luz / riel Barra illumin. / rotaia

8 4 Profilkappen rund Profile caps round Capuchons de perfilés Caperuzas de perfiles Coperchietti per profili

9 2 Rohr T Verbinder Pipe T-connector Tube de raaccord en T Tubo-conector T Collegamento tubo – T

10 2 Aluminiumrohr 700 Aluminium pipe 700 Tube aluminium 700 Tubo aluminio 700 Tubo alluminio 700

11 1 Aluminiumrohr 1500 Aluminium pipe 1500 Tube aluminium 1500 Tubo aluminio 1500 Tubo alluminio 1500

12 2 Halteplatte Angle for fixation Cornière de montage Angulo de montaje Angolare de montaggio

13 3 Zurrgurt Ratchet strap Sangle d’amarrage Correa para trincar Cinghia tirante

14 6 M12x40 M12x40 M12x40 M12x40 M12x40

15 6 Federscheibe 12mm Spring washer Rondelle à ressort Arandela de resorte Rondella mollegiata

16 6 Mutter M 12 Nut M12 Écrou M12 Tuerca M 12 Dado M 12

17 2 Joch klein Help plate plaque inférieure Espaciador Piastra di sostegno

18 2 Joch groß Help plate plaque inférieure Espaciador Piastra di sostegno

19 2 Trägerrohr 500mm Bearing pipe Traverses haute Tirantes Architrave

20 20 M8x70 M8x70 M8x70 M8x70 M8x70

21 24 Mutter M8 Nut M8 Ecrou M 8 Tuerca M 8 Dado M 8

22 46 Schutzkappe SW 13 Screw caps Capuchon de vis Caperuzas de tornillo Coperchietti per vite

23 8 Kantenschutz Platte Edge protector strip Ptotecteur lisière protección Paraspigolo per piastra

24 4 Montageplatte Mounting plate Ülate de montage Placa de montaje Piastra de montaggio

25 4 Profilkappen eckig Profile caps Capuchons de perfilés Caperuzas de perfiles Coperchietti per profili

26 4 M8x30 M8 x30 M8 x30 M8 x30 M8 x30

27 4 M8x20 M8 x 20 M8 x 20 M8 x 20 M8 x 20

28 2 Sterngriffschraube M8x16 Hand screw Vis à tète en étoile Tornillo en estrella Vite a presa stellare

29 1 M 8 x 40 M 8 x 40 M 8 x 40 M 8 x 40 M 8 x 40

30 1 Flügelmutter M 8 Butterfly nut M 8 Ecrou à ailettes M 8 Tuerca de mariposa M 8 Dado ad alette M 8

31 4 Schraube M10x120 M10x120 M10x120 M10x120 M10x120

32 4 Mutter M10 M10 M10 M10 M10

33 4 Scheibe 10.5 Washer 10.5

34 40 Scheibe 8.4 Washer 8.4

35 2 Keil mit Gurt

Tabla de contenidos

Idiomas:

Manuales populares de Scooter de otras marcas

TEKTRO

TEKTRO CHEETAH Manual de usuario

Douglas

Douglas Vespa Sprint Guía de instalación

PLAYTIVE

PLAYTIVE AS-2448 Manual de usuario

Ebinger

Ebinger DONKEY XL Manual de usuario

Flyer

Flyer Mountain Guía del usuario

BackCountry eBikes

BackCountry eBikes Storm Manual de usuario

equipmed

equipmed FreeRoam II Manual de usuario

Yoto

Yoto Lion Manual de usuario

WESTHILL BIKES

WESTHILL BIKES LINK Manual de usuario

BAnff

BAnff eProdigy series Manual de usuario

Winther

Winther 475 Manual de usuario

Jetson

Jetson JBZL17 Manual de usuario

First Choice Mobility

First Choice Mobility Roma Medical Corella S741 Manual de usuario

Carrera

Carrera impel Manual de usuario

Afikim

Afikim Superlight SL-3 Manual de usuario

CareCo

CareCo ZOOM Manual de usuario

Douglas

Douglas Vespa G.S. Manual de usuario

Gazelle

Gazelle with BOSCH System Manual de usuario
