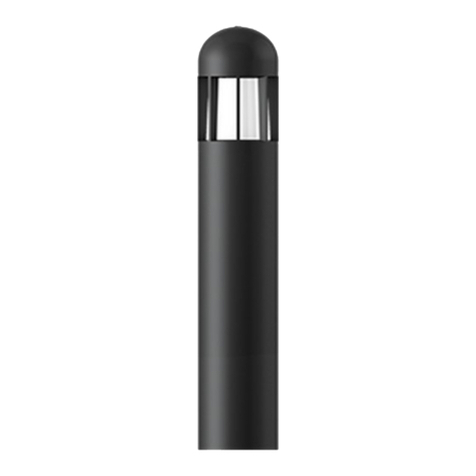

LIGMAN BA-10613 Manual

Product drawing (dimensions)

TOOL

MOUNTING DETAIL

3

1

MOUNTING DETAIL

BA-10613,BA-10623 BA-10633,BA-10643

IP65 IK08 CLASS I

2

Torque :10.5Nm.

Cable OD

Min. 6mm.

Max. 12mm.

~0.2m.

INSTALLATION AND SERVICE MANUAL

For Installation of Bamboo 3,4 bollard.

Model. BA-10613,BA-10623,BA-10633 and BA-10643

LigmanLighting

Technical amendments and modifications techniques reserved.

■LIGMAN standard products are supplied with the control gear 220-240V 50/60Hz.

The control gear for other voltages and frequencies is available upon request, please consult us for more details.

■LIGMAN luminaires are designed to conform IEC 60598 2-1 standard.

BA-31166

FM-TS-13-1/13-03-2561/REV.4

M BA-10623/22/06/17/REV.2

1/2

Europe Headquarters

Ligman Europe s.r.o.

VGP Park Usti nad Labem, P 2

Prestanov 113

403 17 Prestanov

Czech Republic

Tel. +420 608 740 504 | [email protected]

www.ligman.com

Ligman Ltd

Regus House, Victory Way

Crossways Business Park

Dartford DA2 6QD

Tel. 0800 975 0622

[email protected]

Thailand Headquarters

Ligman Lighting Co., Ltd.

17/2 Moo 4, Monthong, Bangnampreaw

Chachoengsao 24150 Thailand

Tel : +66 (2) 7339140

[email protected]

5

4

3

6

Torque :4.0Nm.

Switch off mains power supply

before joining the connectors

!

WARNING

6

20

CABLE SIZE : 3x1.0mm²

Torque :2.5Nm.

Torque :0.25Nm.

M BA-10613/22/06/17/REV.2

2/2
