LightPro Agate 102U Manual del operador

Agate 102U

NL - VEILIGHEIDS- EN MONTAGEVOORSCHRIFTEN

DE - SICHERHEITS- UND MONTAGEHINWEISE

GB - MANUAL AND SAFETY INSTRUCTIONS

FR - RÈGLES DE SÉCURITÉ ET DE MONTAGE

12VOLT

MI3820-20160118

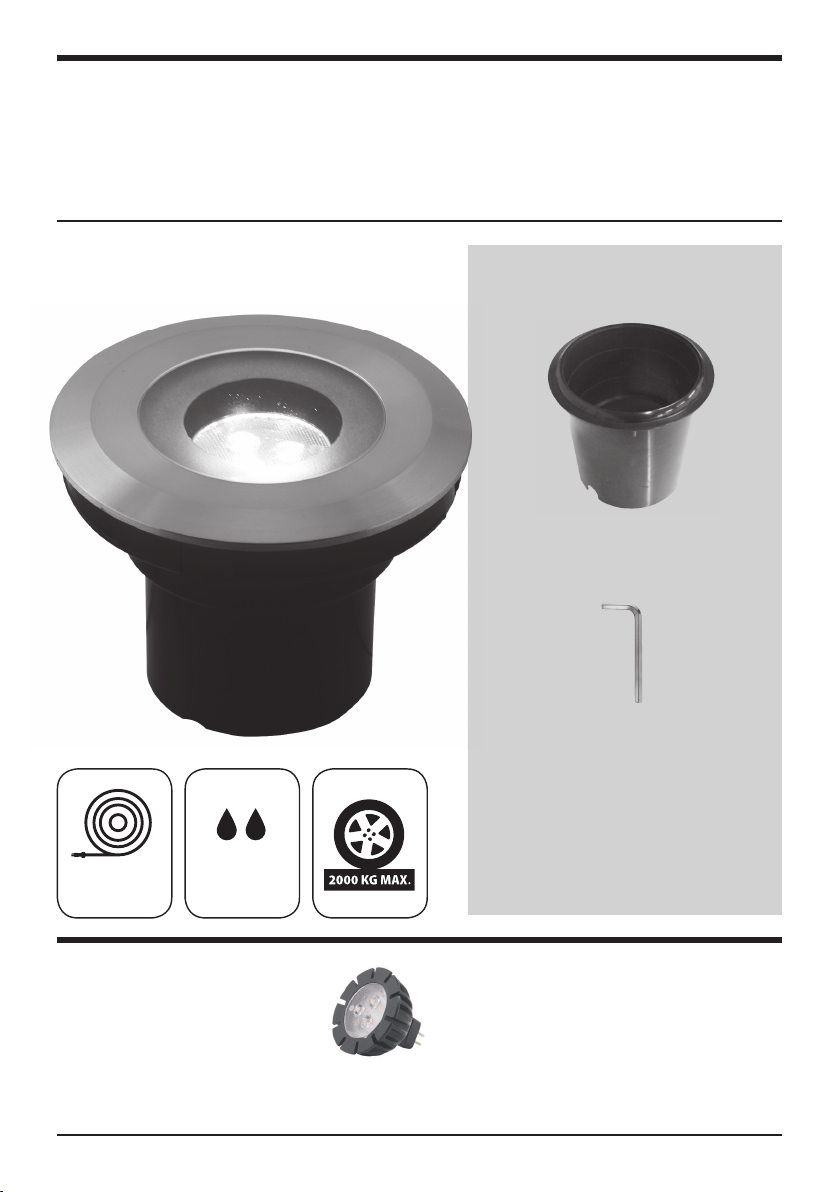

NL - TECHNISCHE GEGEVENS EN INHOUD VERPAKKING

DE - TECHNISCHE DATEN UND INHALT DER VERPACKUNG

GB - TECHNICAL DATA AND CONTENTS OF THE SET

FR - DONNÉES TECHNIQUES ET CONTENU DE L’EMBALLAGE

3 Watt - LED

190 Lumen

3000 Kelvin

10.000 Hours

On/Off 5000

Non dimmable

Instant full light

Power factor > 0,5

Failure < 5% after 1000h

Failure < 10% after 6000h

Flux > 80% after 6000h

CRI > 65

0,5m

NL - Vervangbare Lichtbron

DE - Austauschbare Lichtquelle

GB - Replaceable Light source

FR - Source lumineuse remplaçable

IP67

Dolomite

190 Lumen

3000 Kelvin

10.000 Hours

Non dimmable

Instant full light

Power factor > 0,5

Failure < 10% after 6000h

Flux > 80% after 6000h

CRI > 65

3 Watt On/Off 5.000 Failure <

 5% after 1000h

MR16 LED

12V 3W GU5.3

Art. Nr. 6193011

MR16 12V GU5.3

Art. Nr. 6193011

H05RN-F

NL - MONTEER DE LAMPEN ZOALS AANGEGEVEN IN DE

VOLGENDE TEKST EN FOTO’S.

DE - MONTAGE DER LEUCHTEN WIE

IN DEN FOLGENDEN FOTO’S ANGEGEBEN.

GB - ASSEMBLY OF THE LIGHTS MUST BE AFFECTED

AS SHOWN IN THE PHOTO’S BELOW.

FR - MONTEZ LES LAMPES COMME INDIQUÉ DANS LE TEXTE ET

SUR LES PHOTOS CI-DESSOUS.

2 3

190 Lumen

3000 Kelvin

10.000 Hours

Non dimmable

Instant full light

Power factor > 0,5

Failure < 10% after 6000h

Flux > 80% after 6000h

CRI > 65

3 Watt On/Off 5.000 Failure <

 5% after 1000h

MR16 LED

12V 3W GU5.3

Art. Nr. 6193011

Agate

Montage gat 90mm

4 5

NL - VERVANGBARE LICHTBRON / DE - AUSTAUSCHBARE LICHTQUELLE

GB - REPLACEABLE LIGHTSOURCE / FR - SOURCE LUMINEUSE REMPLAÇABLE

190 Lumen

3000 Kelvin

10.000 Hours

Non dimmable

Instant full light

Power factor > 0,5

Failure < 10% after 6000h

Flux > 80% after 6000h

CRI > 65

3 Watt On/Off 5.000 Failure <

 5% after 1000h

MR16 LED

12V 3W GU5.3

Art. Nr. 6193011

Agate

Montage gat 90mm

NL - Voor vragen over onderdelen, service, eventuele klachten of andere zaken kunt u altijd bij

ons terecht. E-mail: info@lightpro.info

DE - Wenn Sie Fragen zu Einzelteilen oder zum Service haben, oder wenn Sie uns eine

Beschwerde oder andere Hinweise übermitteln möchten, können Sie sich jederzeit an uns

wenden. E-Mail: [email protected]

GB - For questions about parts, service, any complaints or other matters, you can contact us

at any time. E-mail: [email protected]

FR - Pour tout renseignement concernant les pièces de rechange et les réparations ou pour les

éventuelles plaintes et autres problèmes, n’hésitez pas à nous contacter à l’adresse suivante:

[email protected]

4 5

VEILIGHEIDS- EN

MONTAGEVOORSCHRIFTEN

Lees deze veiligheidsinstructies aandachtig door en volg de adviezen op. Bewaar deze instructies voor even-

tueel later gebruik.

Het product dat voor u ligt voldoet aan alle Europese en nationale eisen betreffende de gestelde elektrische

Veiligheid (Laagspanningsrichtlijn) (73/23/EEG) en Electro Magnetische Compatibiliteit (EMC) (89/336/EEG).

VEILIGHEID

• Gebruik dit product niet in ruimtes waar brandbare gassen, dampen of vloeistoffen opgeslagen kunnen zijn.

Installeer het product op veilige afstand van licht ontvlambare materialen.

• Monteer dit product altijd zodanig dat het bereikbaar blijft voor service of onderhoud. Dit product mag

nooit vast worden ingegoten of ingemetseld.

• Dit product is geschikt voor gebruik buiten (IP44/IP67, spatwaterdicht).

• Dit product is bestand tegen een omgevingstemperatuur van: -20oC tot 50oC.

• Als het beschermglas is gebroken, moet dit worden vervangen voordat de het product weer wordt gebruikt!

• De afstand tot de oppervlakken die door het product worden belicht, moet minimaal 0,5 m bedragen.

• Beschermingsklasse III: dit product mag alleen worden aangesloten op veiligheidslaagspanning tot maxi-

maal 12 Volt.

• Gebruik het juiste type lichtbron en zorg dat het maximale wattage niet wordt overschreden. Op het (etiket

van het) armatuur is de juiste lichtbron aangegeven met een symbool en is de maximale wattage vermeld.

INSTALLATIE VAN DE LAMPEN

1. Plaats de producten op de gewenste plaats en leg de kabels zodanig dat deze ruimschoots op de transfor-

mator of kabels kunnen worden aangesloten.

2. Als producten zijn voorzien van een afvoergat voor water, dan moet dit gat naar beneden worden gericht.

3. Gebruik corrosievaste bevestigingsmaterialen (standaard bijgeleverd) als u de producten wilt vastschroeven.

4. Sluit de stekkers van de producten aan op de hoofdkabel m.b.v. de connector zoals op pagina 5 aange-

geven.

5. Steek de stekker van de transformator in het stopcontact (230 Volt 50 Hz).

VERVANGBARE LICHTBRON

Ga als volgt te werk om de lichtbron te plaatsen of verwisselen:

1. Schakel de stroombron uit.

2. Laat de lichtbron minstens 5 minuten afkoelen.

3. Vervang de lichtbron, en neem daarbij de volgende punten in acht:

• Vervang de lichtbron uitsluitend door een identiek exemplaar met dezelfde specicaties.

• Zorg bij (her)assemblage dat de onderdelen droog en schoon zijn.

4. Schakel nu pas de stroombron weer in.

6 7

Ga als volgt te werk als de lampen niet branden nadat u de bovenstaande instructies hebt doorlopen:

1. Schakel de stroom uit.

2. Controleer of alle stekkers goed zijn aangesloten.

3. Controleer de lichtbron(en) en vervang deze indien nodig.

4. Controleer de transformator en de zekering (indien van toepassing, en laat doormeten indien nodig).

5. Controleer of kabels beschadigd zijn.

6. Sluit de stroom weer aan.

GARANTIEVOORWAARDEN

Wij nemen de garantieverplichting op ons voor storingsvrije toestand en werking van dit apparaat. De

garantietijd bedraagt 5 jaar en begint op de dag van aankoop. Wij repareren alle storingen, die veroorzaakt

zijn door materiaal - of fabricagefouten. De verlening van garantie geschiedt door reparatie of uitwisselen van

defecte delen naar ons goeddunken. Een verlening van garantie ontvalt voor beschadigingen aan slijtende

delen en storingen, die door onjuiste behandeling of onderhoud ontstaan. Garantie wordt alleen verleend,

wanneer de kassabon samen met het apparaat aan desbetreffende detaillist toegezonden worden.

SICHERHEITS- UND

MONTAGEHINWEISE

Lesen Sie die Sicherheitshinweise sorgfältig durch und befolgen Sie diese. Bewahren Sie diese Anleitung

zum späteren Nachschlagen auf.

Das Produkt entspricht den europäischen und nationalen Anforderungen zur elektromagnetischen

Verträglichkeit. Das Gerät entspricht der Niederspannungsrichtlinie. Die Konformität wurde nachgewiesen,

die entsprechenden Erklärungen und Unterlagen sind beim Hersteller hinterlegt.

SICHERHEIT

• Verwenden Sie dieses Produkt nicht in Bereichen, in denen brennbare Gase, Dämpfe oder Flüssigkeiten auf-

treten oder gelagert werden können. Installieren Sie das Produkt in sicherem Abstand zu hochentammbaren

Materialien.

• Bringen Sie dieses Produkt stets so an, dass es zu Bedienungs- und Wartungszwecken zugänglich bleibt.

Dieses Produkt darf niemals permanent fest eingebaut oder eingemauert werden.

• Dieses Produkt ist zur Außenanwendung geeignet (IP44/IP67, spritzwassergeschützt).

• Geeignet für Umgebungstemperatur ca.: -20oC bis 50oC.

• Wenn das Schutzglas zerbrochen ist, muss es ersetzt werden, bevor das Produkt wieder in Betrieb genommen

werden kann!

• Der Abstand zwischen dem Produkt und den davon beleuchteten Flächen muss mindestens 0,5 m betragen.

• Schutzklasse III: Dieses Produkt darf nur mit Schutz-Kleinspannung verbunden werden. Die max. zulässige

Versorgungsspannung ist auf dem Typenschild angegeben.

• Verwenden Sie ausschließlich die auf dem Typenschild angegebenen Leuchtmittel und achten Sie darauf,

dass die maximale angegebene Lampenleistung nicht überschritten wird

6 7

PLATZIEREN DER LAMPEN

1. Installieren Sie das Produkt in der gewünschten Position und verlegen Sie die Kabel so, dass sie einfach mit

dem Transformator oder seinen Kabeln verbunden werden können.

2. Wenn Produkte über eine Wasserablauföffnung verfügen, muss diese nach unten zeigen.

3. Wenn Sie die Produkte fest im Boden verankern möchten, verwenden Sie dazu Befestigungsmaterial aus

nicht-rostenden Materialien (als Standard mitgeliefert).

4. Verbinden Sie die Leuchten an den Hauptkabel mit dem Konnektor wie auf Seite 5 gezeigt wird.

5. Stecken Sie den Stecker des Transformators in die Netzsteckdose (230 V, 50 Hz).

AUSTAUSCHBARE LICHTQUELLE

Gehen Sie zur Installation oder zum Austausch der Lichtquelle wie folgt vor:

1. Schalten Sie die Stromversorgung aus.

2. Lassen Sie die Lichtquelle mindestens 5 Minuten lang abkühlen.

3. Tauschen Sie die Lichtquelle aus; beachten Sie dabei die folgenden Punkte:

• Ersetzen Sie die Lichtquelle durch ein identisches Modell mit den gleichen technischen Spezikationen.

• Achten Sie beim (Wieder-) Zusammenbau darauf, dass die Teile trocken und sauber sind.

4. Erst jetzt darf die Stromversorgung wieder einschalten.

Gehen Sie wie folgt vor, wenn die Lampen nicht leuchten, nachdem Sie die oben stehenden Anweisungen

befolgt haben:

1. Schalten Sie die Stromversorgung aus.

2. Überprüfen Sie, ob alle Stecker korrekt angeschlossen sind.

3. Überprüfen Sie die Leuchtmittel und tauschen Sie diese bei Bedarf aus.

4. Überprüfen Sie den Transformator und die Sicherung (falls anwendbar, lassen Sie sie gegebenenfalls auf

Kurzschlüsse überprüfen).

5. Überprüfen Sie die Kabel auf Beschädigungen.

6. Schalten Sie die Stromversorgung wieder ein.

GARANTIELEISTUNGEN

Wir übernehmen die Garantie für einwandfreie Beschaffenheit und Leistung dieses Gerätes. Die Garantiefrist

beträgt 5 Jahre und beginnt mit dem Tage des Verkaufs an den Verbraucher. Wir beseitigen alle Mängel, die

auf Material- oder Fabrikationsfehlern beruhen. Die Garantieleistung erfolgt durch Instandsetzung oder Aus-

tausch mangelhafter Teile nach unserer Wahl. Eine Garantieleistung entfällt für Schäden an Verschleißteilen, für

Schäden und Mängel, die durch unsachgemäße Behandlung oder Wartung auftreten. Sie wird nur gewährt,

wenn die Kaufquittung mit dem Gerät an den Händler eingesandt wird.

8 9

Read the safety instructions carefully and follow the advice. Keep these instructions in case you need them

later.

The product you just have bought complies to all european and national qualications with respect to the

specied LVD (Low Voltage Directive) and Electro Magnetic Compatibilty (EMC) (89/336/EEG)

SAFETY

• Do not use this product in areas where combustible gases, fumes or liquids may be stored. Install the

product a safe distance away from highly ammable materials.

• Always t this product so that it can still be accessed for servicing or maintenance. This product must never

be permanently embedded or bricked in.

• This product is suitable for outdoor use (IP44/IP67, splash-water-proof).

• This product is suitable for outside temperatures of: -20oC till 50oC.

• If the protective glass is broken, it must be replaced before the product is used again!

• The distance away from the surfaces to be illuminated by the product must be a minimum of 0.5 m.

• Protection class III: this product may only be connected to safety extra-low voltage up to a maximum of 12

Volts.

• Use the correct type of light source and ensure that the maximum wattage is not exceeded. The correct light

source is indicated on the (label of the) bracket by a symbol and is the maximum wattage shown.

INSTALLATION OF THE LIGHTS

1. Install the products in the desired position and lay the cables so that they can be comfortably connected

to the transformer or cables.

2. If products are provided with a drain hole for water, this hole must be pointing downwards.

3. Use non-corrosive xing materials (supplied as standard) if you want to bolt the products down.

4. Connect the lights to the main cable by using the connector as shown on page 5.

5. Plug the plug of the transformer into the wall socket (230 Volt 50 Hz).

REPLACEABLE LIGHTSOURCE

Proceed as follows in order to install or change the light source:

1. Turn the power off.

2. Let the light source cool down for at least 5 minutes.

3. Replace the light source, bearing the following points in mind:

• Only replace the light source by an identical model with the same specications.

• When (re)assembling, ensure that the parts are dry and clean.

4. Turn the power back on.

MANUAL AND

SAFETY INSTRUCTIONS

8 9

Proceed as follows if the lamps do not light after you have followed the above instructions:

1. Turn the power off.

2. Check whether all plugs have been connected properly.

3. Check the light source(s) and replace them if necessary.

4. Check the transformer and the fuse (if applicable, and have them circuit-tested if necessary).

5. Check whether cables have been damaged.

6. Turn the power back on.

CONDITIONS OF GUARANTEE

We guarantee the perfect condition and function of this appliance. The guarantee is valid for 5 years

beginning from the date of sale to the end user. We will rectify all faults arising from defective materials or

manufacturing. The guarantee covers repair or replacement of the defective parts, subject to our approval.

The guarantee does not apply to damage to parts which are subject to wear and tear nor damage or defects

caused by improper use or incorrect maintenance. The guarantee only applies if the purchase receipt is sent

to the dealer together with the appliance. This guarantee does not affect your statutory rights.

CONSIGNES DE SÉCURITÉ ET

D’ÍNSTALLATION

Lisez attentivement les consignes de sécurité et suivez les recommandations. Conservez ces consignes en cas

de besoin ultérieur.

Le produit qui se trouve devant vous est conforme à toutes les conditions européennes et nationales concer-

nant La Sécurité pour articles électriques (règles de basse tension) (73/23/CEE) et à la Compatibilité Magnéti-

que Electrique (CME) (89/336/CEE). Prenez soin que la bonne ampoule d’éclairage.

SÉCURITÉ

• N’utilisez pas ce produit dans des lieux de stockage de gaz inammables, de sources d’émanations ou de

liquides. Installez ce produit à distance de sécurité des matériaux très inammables.

• Installez ce produit de telle sorte qu’il soit accessible pour la réparation ou l’entretien. Ce produit ne doit

jamais être encastré ou imbriqué de façon permanente.

• Ce produit est adapté aux utilisations en extérieur (IP44/IP67, résistance aux projections).

• Ce produit est adapté à une température extérieure de: -20oC à 50oC.

• Si le verre protecteur se brise, il convient de le remplacer avant de réutiliser le produit !

• La distance entre le produit et les surfaces à éclairer doit être d’au moins 0,5 m.

• Classe de protection III : ce produit ne peut être raccordé qu’à une très faible tension de sécurité d’une

puissance maximale de 12 volts.

• Utilisez une source lumineuse adaptée et veillez à ne pas dépasser la puissance maximale. La source lumi-

neuse à utiliser est indiquée par un symbole sur l’étiquette apposée sur le support ; elle correspond à la

puissance maximale.

Otros manuales para Agate 102U

Tabla de contenidos

Idiomas:

Otros manuales de Luz exterior de LightPro

LightPro

LightPro Nova 5 Manual del operador

LightPro

LightPro Nodin Manual del operador

LightPro

LightPro Emerald 5 105S Manual del operador

LightPro

LightPro Juno Tube Manual de usuario

LightPro

LightPro Opal Manual del operador

LightPro

LightPro Nova 5 Manual de usuario

LightPro

LightPro Kuma Manual de usuario

LightPro

LightPro Deco 1 Manual del operador

LightPro

LightPro Xible Manual de usuario

LightPro

LightPro Avior Manual de usuario

LightPro

LightPro Oberon Smart Manual de usuario

LightPro

LightPro Agate 102U Manual de usuario

LightPro

LightPro Topaz Manual del operador

LightPro

LightPro Nova 3 117S Manual del operador

LightPro

LightPro Barite 60 Manual de usuario

LightPro

LightPro Alon Manual de usuario

LightPro

LightPro Barite 60 Manual del operador

LightPro

LightPro Azar15 Manual del operador

LightPro

LightPro Quartz Manual del operador

LightPro

LightPro Castor Smart Manual de usuario

LightPro

LightPro Avior 181S Manual de usuario

LightPro

LightPro Motion Sensor Manual de usuario

LightPro

LightPro Oberon Lo 190P Manual de usuario

LightPro

LightPro 119W Manual del operador

Manuales populares de Luz exterior de otras marcas

Sealey

Sealey LED37 Manual de usuario

nordlux

nordlux VEJERS Guía del usuario

SImx

SImx ELITE LED LHTC637 Manual de usuario

GEV

GEV CAROLINE 10833 Manual de usuario

NEBO

NEBO NEB-LSP-0020 Manual de usuario

WE-EF

WE-EF PFL540 LED Manual de usuario

Lindby

Lindby 9949029 Manual de usuario

HEPER

HEPER DOGO Side LW6048.585-US Instrucciones de instalación y funcionamiento

HEPER

HEPER LW8034.003-US Instrucciones de instalación y funcionamiento

Maretti

Maretti VIBE S 14.6080.04.A Manual de usuario

BEGA

BEGA 84 253 Manual

HEPER

HEPER MINIMO Instrucciones de instalación y funcionamiento

LIGMAN

LIGMAN BAMBOO 3 Manual de usuario

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manual de usuario

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manual de usuario

urban ambiance

urban ambiance UQL1273 Manual de usuario

TotalPond

TotalPond 52238 Manual de usuario

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manual de usuario
