LG 55UH8500 Manual de usuario

P/No: MFL69289402 (1602-REV02)

LED TV

55UH8500

60UH8500

65UH8500

75UH8500

65UH9500

86UH9500

www.lg.com

55/60/65/75UH8500

65UH9500 86UH9500

X 5

(M5 X L12)

X 4

(M4 X L12)

X 4

(M4 X L20)

ENGLISH

Easy Setup Guide

Please read this manual carefully before operating your set and retain it for future reference.

ESPAÑOL

Guía Rápida de Configuración

Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.

FRANÇAIS

Guide de configuration rapide

Avant d’utiliser l’appareil, veuillez lire attentivement ce guide et conservez-le pour pouvoir vous y reporter

ultérieurement.

ENGLISH Depending upon model

ESPAÑOL Según el modelo

FRANÇAIS Selon le modèle

ENGLISH Read Safety and Reference.

ESPAÑOL Leer Seguridad y Consultas.

FRANÇAIS Lisez Sécurité et références.

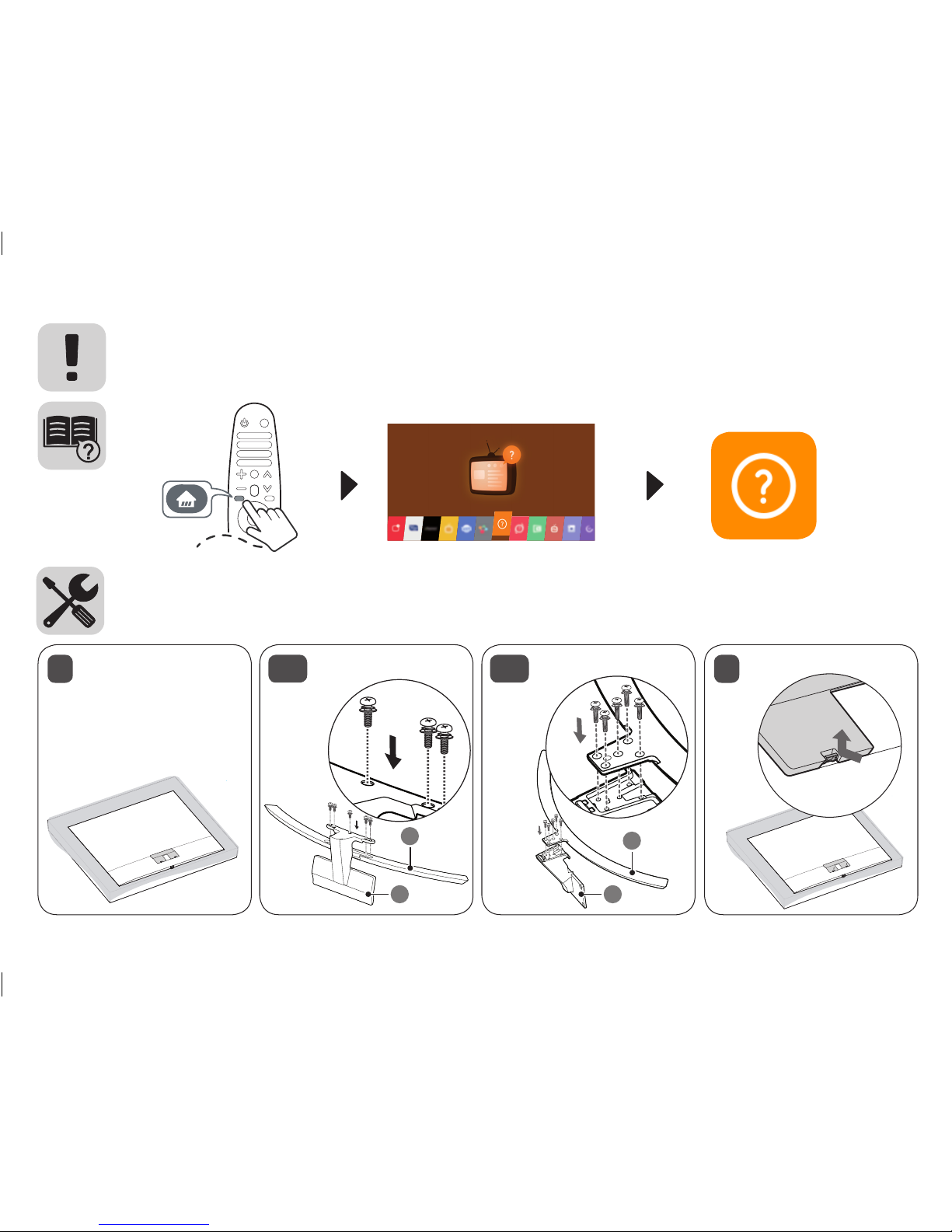

1 2-A 2-B

55/60/65UH8500 75UH8500, 86UH9500

65UH9500

55/60/65UH8500 65UH9500

75UH8500

86UH9500

6-A 6-B

6-C

55/60/65/75UH8500

86UH9500

65UH9500

ENGLISH Depending upon model

ESPAÑOL Según el modelo

FRANÇAIS Selon le modèle

ENGLISH Depending upon model

ESPAÑOL Según el modelo

FRANÇAIS Selon le modèle

ENGLISH MODELS 55UH8500

(55UH8500-UA)

60UH8500

(60UH8500-UA)

65UH8500

(65UH8500-UA)

75UH8500

(75UH8500-UD)

Dimensions

(W x H x D)

With stand 1,239.8 x 774.8 x 238.4 (mm)

48.8 x 30.5 x 9.3 (inches)

1,348 x 836.8 x 281.9 (mm)

53.0 x 32.9 x 11.0 (inches)

1,459.5 x 896.8 x 281.9 (mm)

57.4 x 35.3 x 11.0 (inches)

1,680.6 x 1,020.3 x 341.0 (mm)

66.1 x 40.1 x 13.4 (inches)

Without stand 1,239.8 x 720.8 x 51.5 (mm)

48.8 x 28.3 x 2.0 (inches)

1,348 x 781.5 x 52.5 (mm)

53.0 x 30.7 x 2.0 (inches)

1,459.5 x 844.5 x 52.7 (mm)

57.4 x 33.2 x 2.0 (inches)

1,680.6 x 959.0 x 56.0 (mm)

66.1 x 37.7 x 2.2 (inches)

Weight With stand 21.2 kg (46.7 lbs) 25.7 kg (56.6 lbs) 32.5 kg (71.6 lbs) 50.3 kg (110.8 lbs)

Without stand 19.2 kg (42.3 lbs) 23.5 kg (51.8 lbs) 30.3 kg (66.8 lbs) 46.8 kg (103.1 lbs)

Power requirement AC 100 - 240 V ~ 50 / 60 Hz AC 120 V ~ 50 / 60 Hz

Current Value /

Power consumption 1.7 A / 170 W 1.9 A / 190 W 2.1 A / 210 W 3.1 A / 310 W

MODELS 65UH9500

(65UH9500-UA)

86UH9500

(86UH9500-UA)

Dimensions

(W x H x D)

With stand 1,454.9 x 895.1 x 282.6 (mm)

57.2 x 35.2 x 11.1 (inches)

1,938 x 1,176 x 366 (mm)

76.2 x 46.2 x 14.4 (inches)

Without stand 1,454.9 x 833.7 x 54.2 (mm)

57.2 x 32.8 x 2.1 (inches)

1,938 x 1,114 x 67.4 (mm)

76.2 x 43.8 x 2.6 (inches)

Weight With stand 23.5 kg (51.8 lbs) 54.6 kg (120.3 lbs)

Without stand 21.4 kg (47.1 lbs) 50.3 kg (110.8 lbs)

Power requirement AC 120 V ~ 50 / 60 Hz

Current Value /

Power consumption 2.4 A / 240 W 3.7 A / 370 W

MODELOS 55UH8500

(55UH8500-UA)

60UH8500

(60UH8500-UA)

65UH8500

(65UH8500-UA)

75UH8500

(75UH8500-UD)

MODÈLES

Dimensiones

(Ancho x altura

x profundidad)

Con base 1 239,8 x 774,8 x 238,4 (mm)

48,8 x 30,5 x 9,3

(pulgadas / pouces)

1 348 x 836,8 x 281,9 (mm)

53,0 x 32,9 x 11,0

(pulgadas / pouces)

1 459,5 x 896,8 x 281,9 (mm)

57,4 x 35,3 x 11,0

(pulgadas / pouces)

1 680,6 x 1 020,3 x 341,0 (mm)

66,1 x 40,1 x 13,4

(pulgadas / pouces)

Avec support

Dimensions

(L x H x P)

Sin base 1 239,8 x 720,8 x 51,5 (mm)

48,8 x 28,3 x 2,0

(pulgadas / pouces)

1 348 x 781,5 x 52,5 (mm)

53,0 x 30,7 x 2,0

(pulgadas / pouces)

1 459,5 x 844,5 x 52,7 (mm)

57,4 x 33,2 x 2,0

(pulgadas / pouces)

1 680,6 x 959,0 x 56,0 (mm)

66,1 x 37,7 x 2,2

(pulgadas / pouces)

Sans support

Peso Con base 21,2 kg (46,7 libras / lb) 25,7 kg (56,6 libras / lb) 32,5 kg (71,6 libras / lb) 50,3 kg (110,8 libras / lb)

Avec support

Poids Sin base 19,2 kg (42,3 libras / lb) 23,5 kg (51,8 libras / lb) 30,3 kg (66,8 libras / lb) 46,8 kg (103,1 libras / lb)

Sans support

Alimentación requerida AC 100 - 240 V ~ 50 / 60 Hz AC 120 V ~ 50 / 60 Hz

Alimentation

Corriente de consumo /

Consumo de potencia 1,7 A / 170 W 1,9 A / 190 W 2,1 A / 210 W 3,1 A / 310 W

Valeur courante / Consomma-

tion électrique

MODELOS 65UH9500

(65UH9500-UA)

86UH9500

(86UH9500-UA)

MODÈLES

Dimensiones

(Ancho x altura

x profundidad)

Con base 1 454,9 x 895,1 x 282,6 (mm)

57,2 x 35,2 x 11,1

(pulgadas / pouces)

1 938 x 1 176 x 366 (mm)

76,2 x 46,2 x 14,4

(pulgadas / pouces)

Avec support

Dimensions

(L x H x P)

Sin base 1 454,9 x 833,7 x 54,2 (mm)

57,2 x 32,8 x 2,1

(pulgadas / pouces)

1 938 x 1 114 x 67,4 (mm)

76,2 x 43,8 x 2,6

(pulgadas / pouces)

Sans support

Peso Con base 23,5 kg (51,8 libras / lb) 54,6 kg (120,3 libras / lb)

Avec support

Poids Sin base 21,4 kg (47,1 libras / lb) 50,3 kg (110,8 libras / lb)

Sans support

Alimentación requerida AC 120 V ~ 50 / 60 Hz

Alimentation

Corriente de consumo /

Consumo de potencia 2,4 A / 240 W 3,7 A / 370 W

Valeur courante / Consomma-

tion électrique

ESPAÑOL

FRANÇAIS
