LG RW240 Instrucciones de montaje

Wall Mounting Bracket

Installation and Setup Guide

P/NO : 3828TUL255H (0911-REV00)

Printed in Korea

벽걸이형 브라켓 사용설명서

RW240

벽걸이형 브라켓의 기본구성 /

Wall mounting bracket

부속품/

Accessories

벽면 고정용 앵커 4개

고정용 스크류

(M4×25)-4개

벽면 고정용 와셔붙이 볼트 4개

RING, SPACER

-4개

벽걸이형 브라켓

4-Wall anchor bolt sleeves

Fixing screws

4 - (M4x25)

4-Washer attaching bolt

for wall mounting

4-RING, SPACER

사용설명서

Installation and Setup Guide

Wall mounting bracket

차례/

Contents

첫걸음 /

First step

44안전을 위한 주의사항

Safety Instructions

설치방법 /

Installation

벽걸이형 브라켓을 설치하려면

Installing Wall monuting bracket

66 1. 제품을 분리하세요.

Detach the units

77 2. 제품에 제품 고정용 브라켓을 결합하세요

Assemble a product with the product fixing bracket

883. 제품이 결합될 벽면에 위치를 표시한 뒤 앵커를 삽입하세요.

Fix anchors after marking the positions where units are mounted on the wall.

994. 벽면에 벽면용 브라켓을 부착하세요

Install the wall mounting bracket on the wall

1100 5. 벽면용 브라켓에 제품을 결합하세요

Assemble a product with the wall mounting bracket

기타 /

Others

1111각도를 조절하려면

Adjusting Tilt Angle

1111 제품과 벽면의 거리

Adequate installation space from wall

1122제품규격

Product specification

※ 주의사항은‘경고’와‘주의’두 가지로 구분되어 있으며, ‘경고’와‘주의’의 의미는 다음과 같습니다.

제품의 무게를 견디지 못하는 곳에는

설치하지 마세요.

- 설치하는 곳의 강도가 약하면 제품이 떨어져 부상의 원인

이 될 수 있습니다.

설치 후 제품에 매달리거나 심한 충격을 주지

마세요.

- 제품이 떨어져 부상의 원인이 됩니다.

지시사항을 위반하였을 때, 경미한 상해나 제품 손상이 발생할 가능성이 있는 경우

지시사항을 위반하였을 때, 심각한 상해나 사망이 발생할 가능성이 있는 경우

특정조건에서 위험이 발생할 우려가 있으므로 주의하라는 기호입니다.

반드시 사용설명서의 지시에 따라

제품을 설치하세요.

- 사용설명서의 지시를 따르지 않을 경우 잘못된

설치로 인해 심한 부상 및 제품 파손의 원인이

될 수 있습니다.

제품을 설치할 때나 설치된 제품의 각도를

조절할 때는 반드시 두사람 이상이 함께

하세요.

- 혼자서 하게 되면 제품이 떨어져 부상의

원인이 될 수 있습니다.

안전을 위한 주의사항 /

Safety Instructions

- 사고나 위험을 막기 위해 잘 읽고 꼭 지켜주세요!

경

고

주

의

- To prevent the accident danger, read this manual and follow the instructions

Do not install this product on the place

where it cannot be supported.

-It may cause the product to fall and could

cause injuries.

Do not hang on or impact on this

product.

It may cause the product to fall and could

cause injuries.

Install this product followed by

the instruction of the manual.

Otherwise it may cause serious injuries or

damage of the product.

Do not install this product by yourself.

Get some help from others.

It may cause the product to fall and

could cause injuries.

WARNING

NOTES

※Safety instructions have two kinds of information, and each meaning of it is as blow.

WARNING

NOTES

The violation of this instruction may cause light injuries or damage of the product.

The violation of this instruction may cause serious injuries and even death.

Take care of danger that may happen under specific condition.

첫걸음 / First Step 설치방법 / Installation 기타 / Others

설치시에는 반드시 먼저 벽체 종류를

확인하고, 조건이 맞다면 동봉한 앵커와

볼트, 와셔를 사용하세요.

- 지정되지 않은 앵커와 볼트, 와셔를 사용할 경우

제품의 무게를 지탱하지 못해 안전상의 문제가

발생할 수도 있습니다.

주

의

제품이 설치된 장소 아래에서 열기구 및

가습기 등을 사용하지 마세요.

- 수증기나 열기로 인해 화재, 감전, 고장의

원인이 될 수 있습니다.

제품을 수직벽 이외의 스프링클러나

감지기 옆, 진동이나 충격이 미칠

우려가 있는 곳, 고압 전선이나 동력원

근처에는 설치하지 마세요.

제품 설치전 콘센트에서 전원코드를

빼세요.

- 전원코드가 꽂힌 상태에서 제품을 설치할 경우

감전, 화재의 원인이 될 수 있습니다.

제품 설치시 맨손으로 설치하지 말고,

반드시 작업용 장갑을 착용하세요.

- 부상의 원인이 될 수 있습니다.

벽에 천공시 반드시 지정된 직경의

드릴 비트 및 드릴을 사용하세요.

그리고 구멍 깊이도 지정된 사항을

따르세요.

- 지정되지 않은 방법으로 천공하여 설치할 경우에는

불안정하게 설치되어 안전상의 문제가 발생할 수도

있습니다.

Before installing, check whether

the material of wall satisfies the

specifications and make sure to

use enclosed

anchors supplied

with the product.

Otherwise it may

cause safety problem.

WARNING

Do not place a heat source

(radiator or heater) or a humidifier

under the installed product.

It may cause a fire or could give an electric

shock.

Do not install this product near a

sprinkler, a sensor, a high

voltage electric line, any power

source or the place where impact

or vibration can affect.

Make sure to unplug before

installing this product.

Otherwise it may cause a fire or could

give an electric shock.

Do not install this product

barehanded.

It may cause injuries.

When drilling use drill and drill bit

specified by the manufacturer.

And the depth of the hole should

satisfy the specifications.

Otherwise it may

cause safety problem.

벽걸이형 브라켓을 설치하려면

 󰎝󰉜󰞐 󰏙󰃪󰬪󰠪 󰎫󰲅󰈙 󰵃󰛕󰔘 󰎿󰈡 󰗬󰯉󰔧󰞉

 󰣅󰞐 󰏙󰃪󰬪 󰎝󰉜󰞐 󰏙󰃪󰬪󰠞 󰎿󰈡󰗬󰯉󰔧󰞉

1. 제품을 분리하세요.

Detach the units

Installing Wall mounting bracket



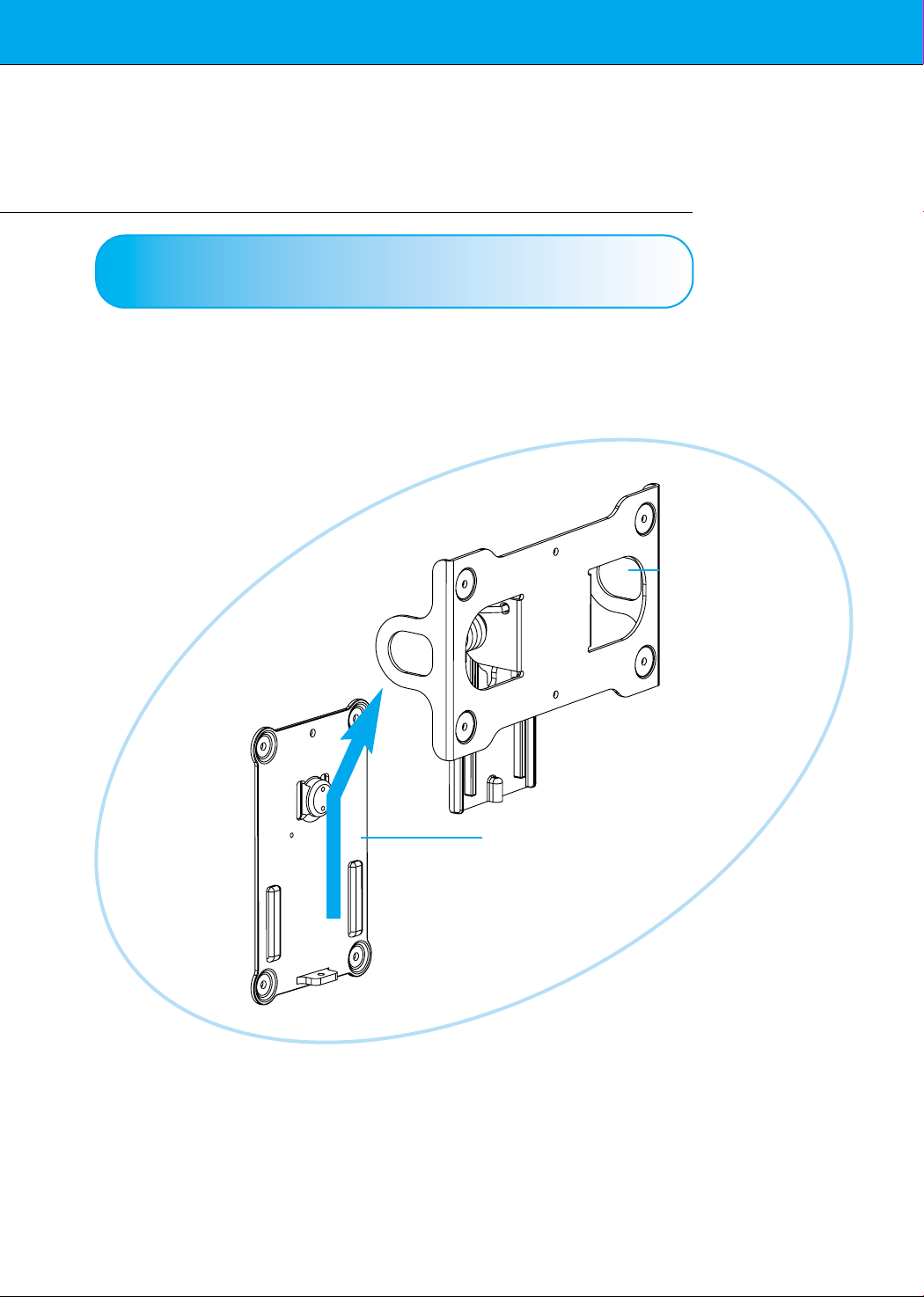

Detach the bolt from Wall mounting bracket.



Detach the Product fixing bracket from Wall mounting bracket.

벽면용 브라켓

브라켓 고정용 스크류

제품 고정용 브라켓

Wall mounting bracket

Bracket fixing screw

Product fixing bracket

첫걸음 / First Step 설치방법 / Installation 기타 / Others

2. 제품에 제품 고정용 브라켓을 결합하세요.

 󰣇󰵅 󰣅󰞐 󰏙󰃪󰬪󰠞 󰎽󰔾󰵅󰠱 󰣅󰞐 󰗣󰯂󰆮󰈙 󰠯󰞐󰵤󰝎 󰣇󰵅 󰵪󰵤󰔧󰞉

󰎽󰧗󰗬 󰣇󰵅󰠝 󰡟󰞝󰠞  󰝑󰛕 󰠹 󰬤󰠯󰏜󰠝 󰉣󰀇 󰑖󰣷󰔧󰞉

테이블위나 바닥이 평평한 곳에 스크린이 아래로 향하도록 하여 놓으세요.

이때 스크린이 손상되지 않도록 방석이나 부드러운 천을 놓고 그 위에 두어야 합니다.

제품 고정용 브라켓을 고정용 스크류(M4×25) 4개를 이용하여 제품과 결합시키세요.

Assemble a product with the product fixing bracket



Attach the Product fixing bracket to the product using the fixing screws provided.

Before installing, turn off the power and disconnect from all cables connected.

Carefully place the product screen side down on a cushioned surface that will protect the

product and screen from damage.

Place the product fixing bracket on the product as shown above.

Install the 4 fixing screws (M4x25) securely, in the back of the product in the holes provided.

Be sure the bracket hooks are at the top side of the product.

RING, SPACER

3. 제품이 결합될 벽면에 위치를 표시한 뒤 앵커를 삽입하세요.

그림과 같이 도면에 나타나 있는 앵커의 위치를 벽면에 표시하세요.

벽면에 표시된 앵커 위치에 드릴 비트 직경 8mm를 사용해 깊이 80mm~100mm 이내로 구멍을 뚫으세요.

뚫은 구멍을 청소한 뒤 구멍에 동봉된 앵커를 삽입하세요.

 󰎝󰩙󰠪 󰡊󰤛 󰌈 󰈩󰡊󰠪 󰀇󰈙 󰸁󰠱󰵤󰔧󰞉

 󰎝󰩙󰠪 󰡊󰤛󰠯 󰤗 󰚱 󰬷󰯂󰈡󰲅󰎝󰅣 󰬷󰯂󰈡󰲅󰵦 󰠽󰝑󰔙󰝑󰵦 󰠽󰝑󰔙󰣗󰡞 󰎝󰤀 󰏜󰆄󰠲 󰂞󰝆

󰎯󰀁 󰛅󰬚 󰌈 󰎫󰲅󰈙 󰒔󰞐󰵧 󰕡 󰠹󰗩

 󰈩󰡊󰠪 󰀇 󰠯󰵤󰠲 󰞑󰝆󰈫 󰎯󰀁 󰛅󰬚󰝲 󰎫󰲅󰠪 󰒔󰞐󰠯 󰵪

 󰔙󰎧󰀞󰆃󰈫 󰈫󰀢󰛕󰤙 󰎝󰩙󰝆 󰡠󰆃 󰔞󰫼󰵤󰤗 󰈩󰔧󰞉

드릴 / Drill 벽면 / Wall

앵커 / Anchor

󰎝󰉜󰞐 󰏙󰃪󰬪

111100mmmm

114400mmmm

󰛅󰛅󰬚󰬚󰒝󰒝󰠷󰠷󰠊󰠊󰫼󰫼



221166..55

mmmm

118866

mmmm

Fix anchors after marking the positions where units are

mounted on the wall

Mark the positions of the anchor holes in the wall as above Fig.

Drill the hole positions as above Fig. Using an 8mm drill appropriate for the material on the wall,

drill each hole to a depth of 80mm – 100mm.

Clean each drilled hole and Insert an anchor supplied into each hole.



The surface that the wall mounting bracket is to be mounted on should be of sufficient strength to

support the weight of the product and speakers typically; concrete, strong/weak natural rock, brick and

hollow block.



Plasterboard is not a sufficiently strong enough material; unless the bolts are anchored into standard

construction type studs capable of supporting the weight of the monitor and speakers.





anchors insertion position

첫걸음 / First Step 설치방법 / Installation 기타 / Others

벽걸이형 브라켓을 설치하려면

4. 벽면에 벽면용 브라켓을 부착하세요.

구멍 위치에 맞게 벽면용 브라켓을 벽쪽으로 밀착시키세요.

4개의 벽면 고정용 와서붙이 볼트를 각각의 구멍에 맞춰 체결하세요.

벽면 고정용 와셔붙이 볼트

Installing Wall Mounting Bracket

Install the wall mounting bracket on the wall

Place the wall mounting bracket on the wall using the 4 washers and bolts supplied.

Bolt the washer attaching bolt into each hole.

Washer attaching bolt for wall mounting

5. 벽면용 브라켓에 제품을 결합하세요.



제품에 결합된 제품 고정용 브라켓을 그림과 같이

기울여서 나사를 결합시키는 부분에 맞춰 거세요.

(아래 원 안

그림 

)



제품을 위로 들어올려



의 걸이부에 구멍을 맞추

어 건 후 벽쪽으로 밀착시켜서 아래로 내리세요.

그림과 같이 제품을 결합 시켜 고정시킨 뒤, 고정용 스크류

(M4×12) 1개를 구멍에 맞춰 체결하세요.

고정용 스크류를 체결하지 않으면 각도

조절시 제품이 벽면용 브라켓에서 이탈 될 수 있으므로 필히

스크류를 체결하여 주세요.

그림과 같이 벽에 부착된 벽면용 브라켓에 제품을 결합하세요.

이때 반드시 두사람 이상이 함께 하세요. 혼자서 하게 되면 제품이 떨어져 제품 파손 및 부상의 원인이 될 수 있습니다.

벽면











Assemble the product with the wall mounting bracket

Tilt the product fixing bracket assembled with

product as above Fig, and insert screw to the hole.

(Refer to Fig in circle as shown)

 Hang product on a hook() by lifting up product

and put down TV after mounting on the wall.

Fix after assembling the product as shown Fig. and

then insert one fixing screw (M4x12) to each of holes.

Entirely fix the screws otherwise loosely fixed

screws may cause the product to fall or seperate

while adjusting angle.

Assemble a product with the wall mounting bracket installed on the wall as shown Fig.

Do not install this product by yourself. Get some help from others. It may cause the product to fall and

could cause injuries.

Wall
