LG PQCSB101S0 Guía del usuario

ESPAÑOL

Controlador central simple

Importante

• Lea completamente este manual de installación

antes de instalar el producto.

• Las tareas de instalación deben realizarse de

acuerdo con la Normativa Eléctrica Nacional y

sólo puede llevarlas a cabo personal autorizado.

• Conserve este manual de instalación para

futuras consultas después de haberlo leído

completamente.

Manual del propietario

PQCSB101S0

2Controlador central simple

Unidad de control

CONTENIDO

■Recautiones de seguridad .....................................................3

■Previo al uso............................................................................5

Diseño del sistema ...................................................................5

Nombre de cada pieza..............................................................6

■Sugerencias.............................................................................7

Funcionamiento individual........................................................7

Control total de cada grupo ......................................................7

Funcionamiento con Total On/Off (Enc./Apag.)........................7

Cambio de modo ......................................................................8

Ajuste del bloqueo individual....................................................9

Ajuste del bloqueo total ............................................................9

Función búsqueda de unidades interiores conectadas ..........10

Autodiagnóstico de la unidad interior......................................11

Ajuste de la información de grupo..........................................11

Conexión del controlador de funciones ..................................12

Precauciones de seguridad

Manual del propietario 3

ESPAÑOL

■Instalación

Service Center

Original Parts

Precauciones de seguridad

- La instalación requiere de personal experto, y deberá ser llevada a cabo por el centro de servicio u otra tienda

especializada en su instalación, y reconocida por nuestra empresa.

- Nuestra empresa no proporcionará la reparación gratuita de los problemas que surjan tras la instalación si ésta

ha sido realizada por alguien no especializado.

- Respete las siguientes advertencias de seguridad a fin de evitar daños o pérdidas inesperadas.

: Advertencia: Si el usuario no siguiera las directrices obligatorias, podría resultar en lesiones

serias o incluso la muerte.

: Precaución: Si el usuario no siguiera las directrices obligatorias, podría resultar en lesiones

personales o daños a la propiedad.

Los Avisos y Precauciones sirven el propósito de llamar la atención del usuario sobre peligros

potenciales. Lea y siga cuidadosamente estos avisos a fin de evitar accidentes por falta de seguridad.

: Los Avisos y Precauciones están bien indicados en esta guía y en el propio producto a fin de

ayudar a proteger a los usuarios de posibles riesgos.

Aviso

Precaución

Aviso

Confíe la instalación del producto

a un centro de servicio

autorizado, ya que una instalación

incorrecta podría ser causa de

fuego, descargas eléctricas,

explosiones y lesiones físicas.

Utilice sólo piezas originales a fin

de evitar el riesgo de fuego,

descargas eléctricas, explosión y

la avería del producto.

Mantenga los materiales

combustibles y/o inflamables

lejos del producto a fin de evitar

riesgos por fuego o avería del

producto.

No desmonte, repare ni modifique

el producto usted mismo, a fin de

evitar riesgos por fuego o

descargas eléctricas.

No instale el producto en una

zona húmeda a fin de evitar la

avería del producto.

No exponga el producto a la lluvia

a fin de evitar la avería del

producto.

Safety Precautions

4Controlador central simple

No modifique ni aumente la longitud

del cable de alimentación usted

mismo. Podría ser causa de fuego o

descarga eléctrica.

No coloque ningún dispositivo de

calefacción cerca del producto.

Podría ser causa de fuego.

No deje caer agua sobre el

producto. Podría ser causa de

descarga eléctrica o avería del

producto.

No coloque nada pesado sobre el

cable de alimentación. Podría ser

causa de fuego o descarga

eléctrica.

No coloque nada pesado sobre el

producto. Podría ser causa de la

avería del producto.

Si por algún motivo el producto ha esta

sumergido bajo agua, solicite

instrucciones al centro de servicio. Podría

ser causa de fuego o descarga eléctrica a

menos que solicite esas instrucciones.

■Durante el uso

Service Center

Asegúrese que los niños o personas

mayores utilicen el producto bajo

supervisión a fin de evitar accidentes

por falta de seguridad.

No someta el producto a descargas de

ningún tipo. Sería la causa de la avería

del producto.

No manipule el producto con

herramientas afiladas. Podría causar

la avería del producto con daños a sus

piezas.

No emplee agentes limpiadores abrasivos, como disolvente,

para limpieza del producto. Emplee paños bajos a fin de

evitar el riesgo de fuego o deformación del producto.

No toque este producto con las manos mojadas. No

tire del cable de alimentación. Podría ser causa de

descarga eléctrica o avería del producto.

Precaución

Previo al uso

Manual del propietario 5

ESPAÑOL

Previo al uso

El controlador de funciones está conectado como detalla la siguiente figura.

Es posible controlar un total de 128 unidades internas, ya que el controlador de funciones puede ser ampliado y

conectado a más elementos.

PI 485

Controlador

central Controlador

de funciones

Controlador individual

Unidad interior

(1) (3) (16)

PQRCHCS0

FAN

SPEED

MODE

Cooling Heating Auto Dry Fan

Defrost Preheat Out door

Slo

Med

RoomTemp

Totalon

CentralRun

Diseño del sistema

•El controlador de funciones y el PI485 son productos que se venden por separado.

6Controlador central simple

Previo al uso

Muestra el estado de la unidad interior si el

botón individual On/Off ha sido pulsado.

•Modo enfriamiento/ deshumidificación

/ventilación: Verde

•Modo calentamiento: Naranja

•Fallo en el producto: Rojo

•Parada: Off

•Conexión a la corriente: Verde

•Sin conexión: Apagado

•Durante el control: Parpadeo

Control de on/off (encendido/apagado) de

las unidades interiores conectadas.

Apaga secuencialmente todas las unidades

interiores conectadas.

4. Botón Total Off

Enciende secuencialmente todas las

unidades interiores conectadas.

5. Botón Total On

Tornillos de anclaje

del controlador (4EA) Manual de instalación/del

propietario Hoja de descripción

del nombre real

Control remoto de direccionamiento Pilas AAA (2EA) Guía

1. LED de visualización de estado On/Off (total 16 EA

)

2. LED Power

3. Botón On/Off individual (total 16 EA)

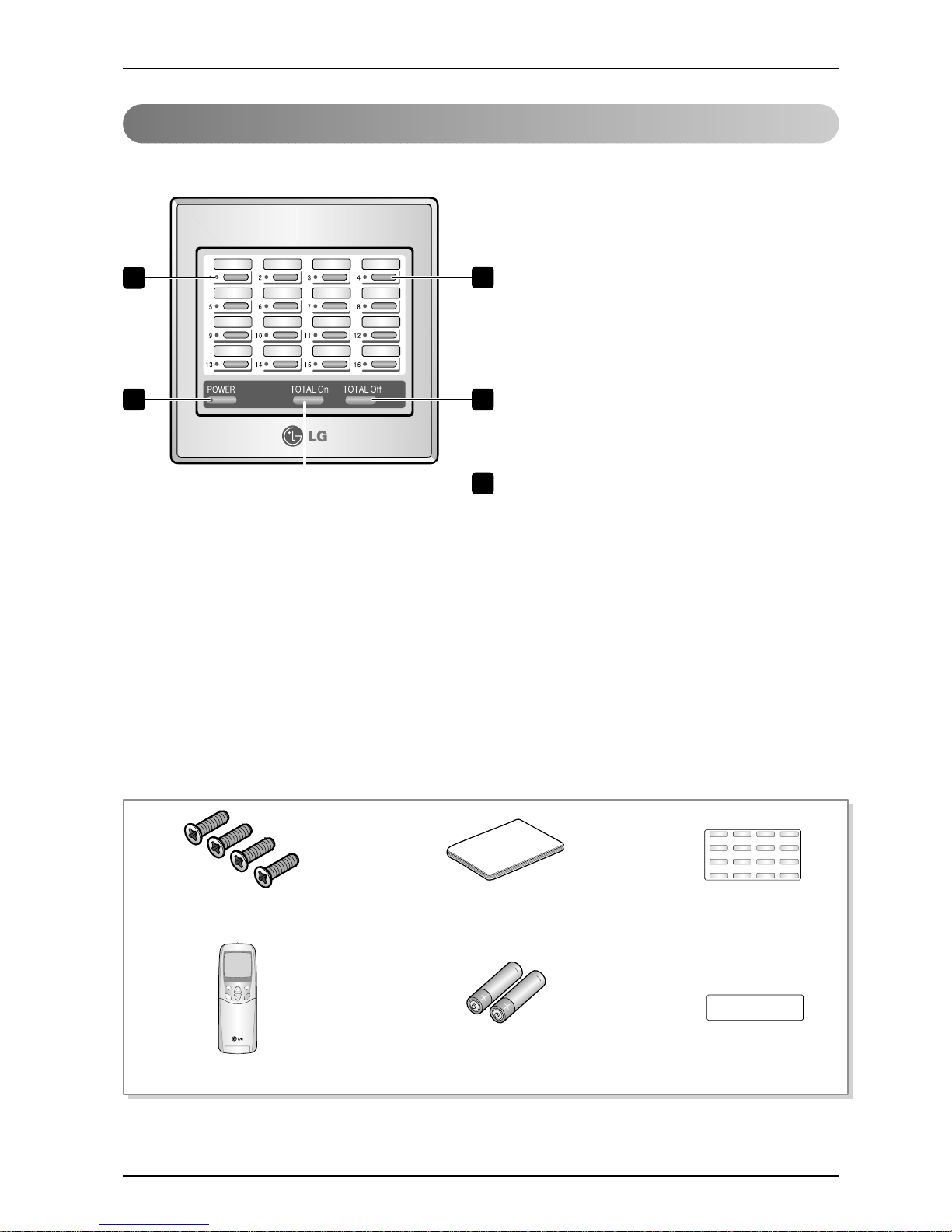

Nombre de cada pieza

Componentes adjuntos

Central controller

Manual del propietario 7

ESPAÑOL

Sugerencias

Funcionamiento individual

Control total de cada grupo

Sugerencias

Funcionamiento del control Encendido/Apagado

1. Presione el botón Enc./Apag. individual, a continuación

la unidad equivalente entraráen funcionamiento y se

iluminaráel LED.

2. Si presiona el botón Enc./Apag. individual, a

continuación la unidad equivalente cesarásu

funcionamiento y se apagaráel LED.

•Presione el botón Total on, a continuación las unidades

de cada grupo operarán secuencialmente y se iluminará

el LED.

•Presione el botón Total off, a continuación las unidades

de cada grupo cesarásecuencialmente y se apagaráel

LED.

Funcionamiento con Total On/Off (Enc./Apag.)

1. Presione el botón Total on durante más de 2

segundos, a continuación las unidades totales

asociadas operarán secuencialmente y se

iluminaráel LED.

2. Presione el botón Total off durante más de 2

segundos, a continuación las unidades totales

asociadas cesarán secuencialmente y se apagará

el LED.

8Controlador central simple

Sugerencias

Cambio de modo

•No permite la función de cambio de modo al conectarlo al controlador de funciones.

Cambio del modo de funcionamiento en

una única unidad interior

Para cambiar el modo de funcionamiento de la unidad interior, pulse el

botón funcionamiento/parada durante 2 segundos, y el modo de

funcionamiento de la unidad interior deseada cambiaráde aire

acondicionado a calefacción y viceversa.

Cuando la unidad interior estéen modo aire acondicionado, el indicador

LED de estado seráde color verde y cuando la unidad interior estéen

modo calefacción, éste seránaranja.

Cambio del modo de

funcionamiento para un grupo

de unidades interiores

1. Funcionamiento en modo aire

acondicionado de un grupo de unidades

interiores

Pulse simultáneamente los botones TOTAL

ON, TOTAL OFF y el botón nº5 para cambiar

todos los grupos de unidades interiores

deseados al modo de aire acondicionado a

través del controlador central. El LED se

volveráverde.

2. Funcionamiento en modo calefacción de

un grupo de unidades interiores

Pulse simultáneamente los botones TOTAL

ON, TOTAL OFF y el botón nº8 para cambiar

todos los grupos deseados de unidades

interiores al modo calefacción a través del

controlador central. El LED se volverá

naranja.

Manual del propietario 9

ESPAÑOL

Sugerencias

Ajuste del bloqueo individual

•No permite la función de cambio de modo al conectarlo al controlador de funciones.

Ajuste del bloqueo individual

Pulse el botón TOTAL ON, y el botón individual On/Off

simultáneamente.

•En este caso, la unidad correspondiente sólo estácontrolada

por el controlador central.

Una vez ajustada la función de bloqueo, el LED

correspondiente de la unidad bloqueada parpadea durante 5

segundos.

Cancelación

Pulse el botón TOTAL OFF, y el botón On/Off

simultáneamente.

•Una vez cancelada la función de bloqueo, el LED

correspondiente de la unidad desbloqueada parpadea

durante 5 segundos.

Ajuste del bloqueo total

Pulse el botón TOTAL ON, TOTAL OFF y el botón nº1

simultáneamente.

•Todas las unidades vinculadas están controladas sólo por el

controlador central. El control de la unidad principal no es

posible. Una vez ajustada la función de bloqueo, el LED de las

unidades bloqueadas parpadea durante 5 segundos.

Cancelación

Pulse el botón TOTAL ON, TOTAL OFF y el botón nº4

simultáneamente.

•Se cancela el bloqueo de todas las unidades. El LED

correspondiente de la unidad desbloqueada parpadea durante

5 segundos.

Comprobación de las unidades

bloqueadas

Pulse TOTAL ON, TOTAL OFF.

•El LED de las unidades bloqueadas parpadea durante 5

segundos.

Sugerencias

10 Controlador central simple

Función búsqueda de unidades interiores conectadas

Búsqueda automática

Cuando la alimentación estáconectada al controlador central

establecido como principal, los LED del 1 al 16 se iluminarán

en secuencia y se realizaráautomáticamente una búsqueda

de todas las unidades interiores conectadas durante 3

minutos.

Nueva búsqueda de unidades

interiores

Cuando las unidades interiores no han sido todas buscadas

durante la búsqueda automática, pulse los botones TOTAL

ON, TOTAL OFF y el botón nº16 simultáneamente para

realizar una nueva búsqueda de todas las unidades interiores

de la 1 a la 16 mediante la iluminación en secuencia de los

LED.

Indicación de unidades interiores

conectadas

Pulse los botones TOTAL ON, TOTAL OFF y el botón nº13

simultáneamente y todos los LED de las unidades interiores

conectadas para el grupo deseado y los LED de alimentación

parpadearán simultáneamente para notificar quéunidades

internas están conectadas al controlador central.

Otros manuales para PQCSB101S0

Tabla de contenidos

Otros manuales de Mando a distancia de LG

LG Magic Remote Manual de usuario

LG PQRCUSA1 Guía de inicio rápido

LG PQRCUSA0 Guía de inicio rápido

LG MR22GA Manual de operación

LG PQRCVSL0 Guía de inicio rápido

LG MR21GC Manual de operación

LG PQWRCDF0 Guía de inicio rápido

LG V-NET ACS PREMTA000B Manual de instrucciones

LG Magic Remote Manual de usuario

LG Magic Remote Premium Manual de usuario

LG Magic Remote AN-MR19BA Manual de usuario

LG MultiSITE CRC1 Series Manual de usuario

LG AN-MR600 Manual de usuario

LG Magic Remote AN-MR650 Manual de usuario

LG PM20GA.AEU Manual de usuario

LG MR20GA Manual de usuario

LG PQRCHCA0Q Guía de inicio rápido

LG Magic Remote AN-MR19BA Manual de usuario

LG Magic Remote Manual de usuario

LG AN-MR18BA Manual de usuario

LG PQRCUCA0 Guía de inicio rápido

LG AKB32977003 Manual de usuario

LG AN-MR18BA Manual de usuario

LG MR20GA Manual de usuario

Manuales populares de Mando a distancia de otras marcas

Panasonic

Panasonic EUR7622KB0 Manual de usuario

Bang & Olufsen

Bang & Olufsen Beo4 Manual de usuario

Sunwave Tech.

Sunwave Tech. RemoteComm SRC-7000 Manual de usuario

Multiplex

Multiplex PROFI TX 9 Manual de usuario

One Remote

One Remote RMB4 Manual de usuario

FUTABA

FUTABA 9ZAP - PART2 Manual de usuario

HR Matic

HR Matic HR MULTI 3 Manual de usuario

Yamaha

Yamaha ACC-GNRST-30-20 Manual de usuario

EisSound

EisSound KBSOUND Manual de usuario

Marantz

Marantz RC101 Manual de usuario

Conrad

Conrad FS20 TC6 Manual de usuario

Anritsu

Anritsu MP1777A Manual de usuario

Niles

Niles WVC100 Guía de solución de problemas

RCA

RCA RCU1300 Manual de usuario

Bang & Olufsen

Bang & Olufsen BEO6 Manual de usuario

GE 94901 Manual de usuario

Onbon

Onbon YQ1-75 Manual de usuario

FUTABA

FUTABA R7108SB Instrucciones de instalación
