Lenovo TIO22Gen4 Touch Instrucciones de uso

TIO22Gen4 Touch Simplified service manual for

dismantling

Model Name: Lenovo TIO22Gen4 Touch

Exploded Diagram

1. Precaution

PleasereadtheprecautionasfollowstopreventanydamagestotheLCDMonitor.

Makesureallpowerconnectorisremoved.BesurethattheLCDMonitorisinpoweroffstatus.

Preparesoftclothand

spongeasworking

platform

toplaceLCDmonitor

horizontally.

HoldLCDbytheside

carefullyandDON’Ttouch

or

presspaneldirectly.

2. Appropriate tools

SelecttheAppropriatetoolsfordisassemblyandre-assembly.

Phillipsscrewdriver(#2)

spacerscrewdriver

C/Ddisassemblytool

Glovesorsoftcloth

3. Disassembly SOP

Starting from the back of the

monitor, remove the stand assy

Remove the screw*4pcs

Tool : Screwdriver #2

Remove the screw*1pcs

Tool : Screwdriver #2

Remove the screw*1pcs

Tool : Screwdriver #2

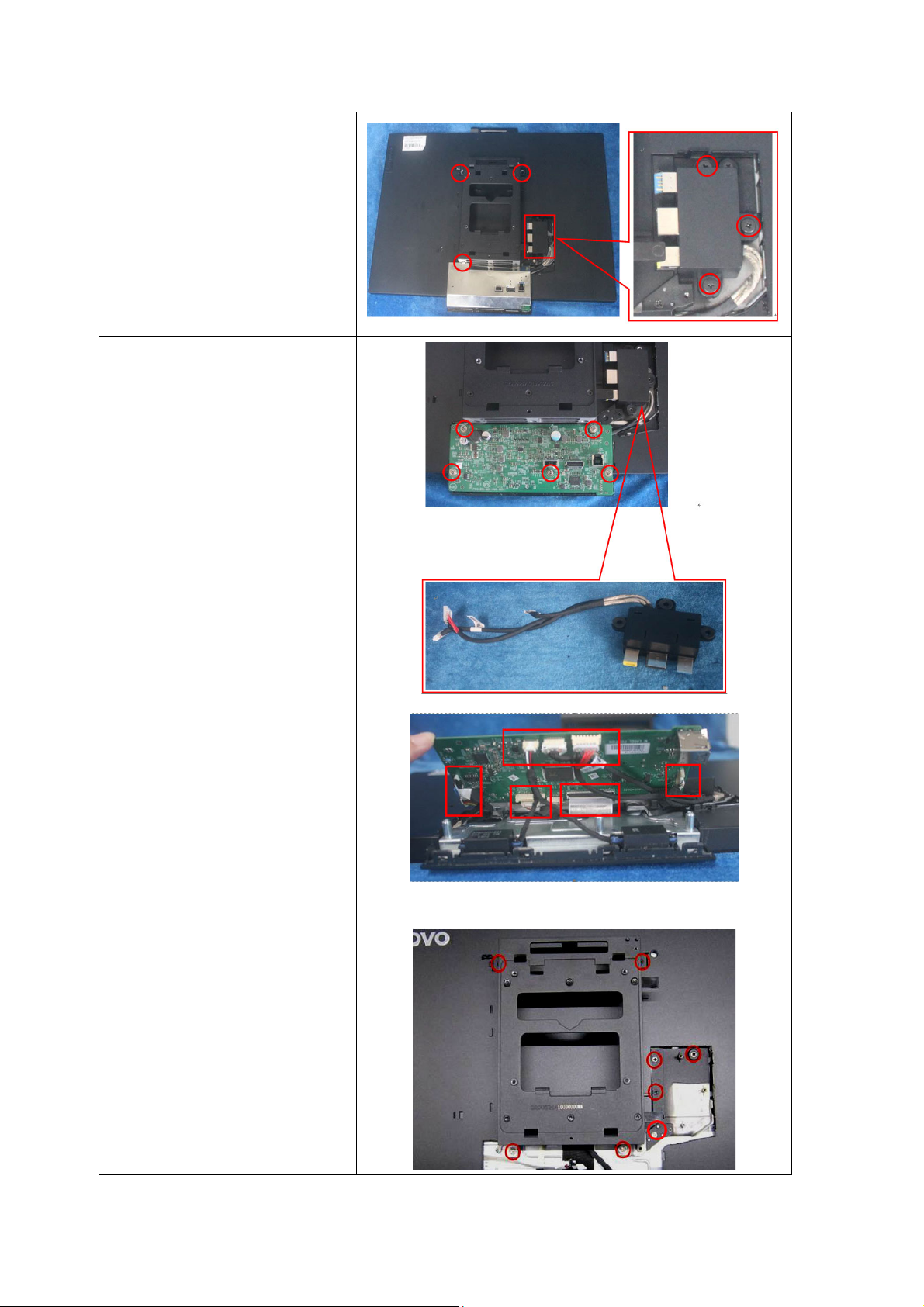

Remove the screw*6pcs

Tool : Screwdriver #2

Remove the screw*5pcs and

disconnect the pins to remove the

Main board and the DIE-

CASTING.

Tool: Screwdriver#2

Remove the screw*8pcs

Tool: Screwdriver #2

Remove the Rear cover.

Remove the Key board

Tear off the AL FOIL, remove the

screw*4pcs to remove the

BKT_BTM and disconnect the

FFC cable

Tool: Screwdriver #2

Unscrew the screw*9pcs to

remove the BEZEL, the Panel and

Speakers

Tool: Screwdriver #2

Remove the screw*5pcs to remove

the WEBCAM

Tool: Screwdriver #2

The Bezel and Rear cover
