P27h-30 Simplified service manual for dismantling

Model Name: Lenovo P27h-30

Exploded Diagram

1. Precaution

PleasereadtheprecautionasfollowstopreventanydamagestotheLCDMonitor.

Makesureallpowerconnectorisremoved.BesurethattheLCDMonitorisinpoweroffstatus.

Preparesoftclothand

spongeasworking

platform

toplaceLCDmonitor

horizontally.

HoldLCDbytheside

carefullyandDON’Ttouch

orpresspaneldirectly.

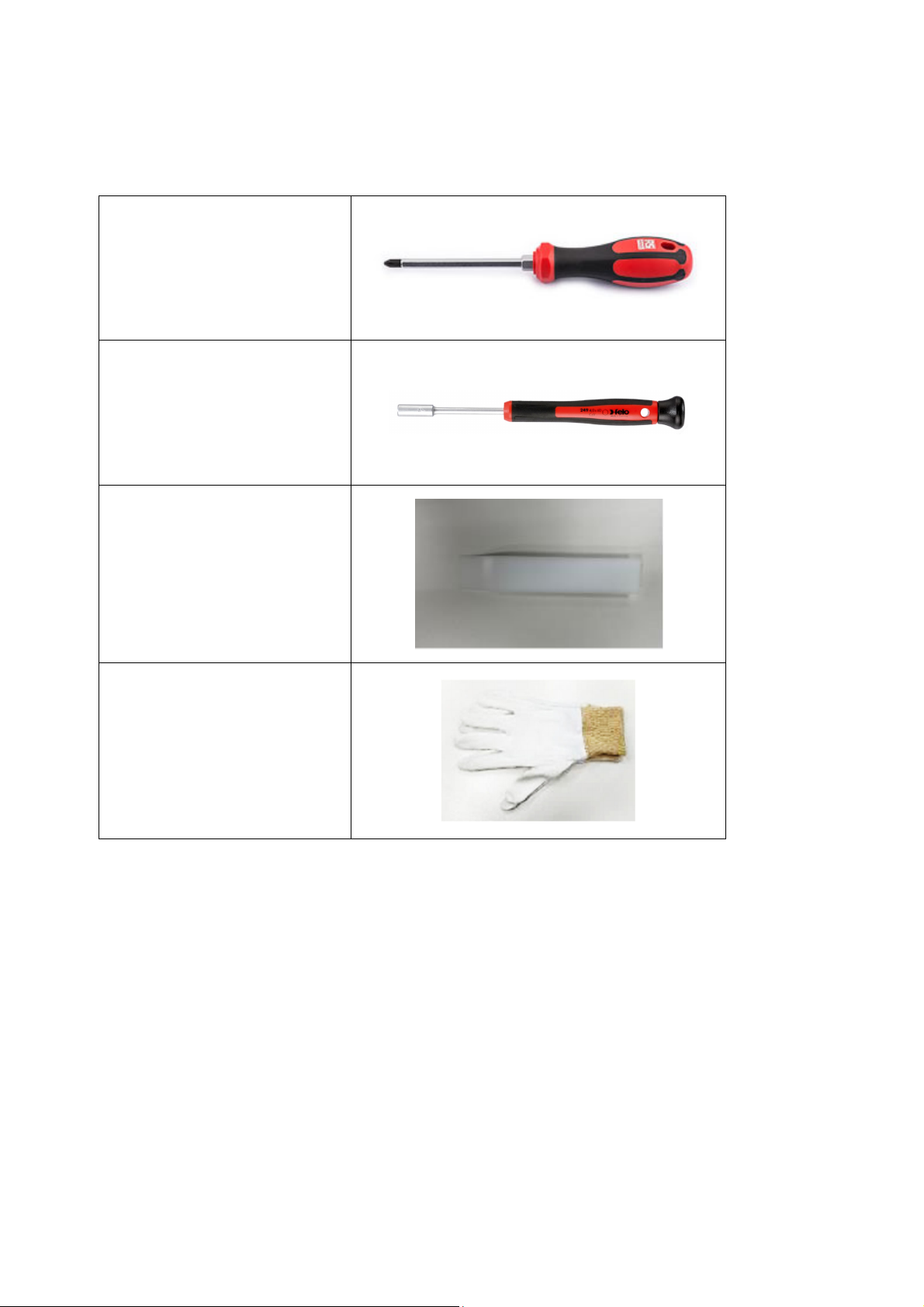

2. Appropriate tools

SelecttheAppropriatetoolsfordisassemblyandre-assembly.

Phillipsscrewdriver(#2)

spacerscrewdriver

C/Ddisassemblytool

Glovesorsoftcloth

3. Disassembly SOP

Push the button to remove the

stand-base assy.

Unscrew the screw*4pcs

Tool: Screwdriver #2

Use disassembly tool to open all

the latches along the edge of the

Rear Cover.

Disconnect the pin and take off the

Mylar and the tapes.

Take off the tape and disconnect

the pin.

Unscrew the screw*4 pcs to

remove the main frame.

Tool: Screwdriver #2

Tear off tape and disconnect the

connector

Remove the screw*15 pcs to

separate the panel and the middle

frame.

Tool: Screwdriver #2

Remove the mylar

Remove the screw*8pcs

Tool: Screwdriver #2

Disconnect the pins

Separate the panel and the middle

frame

The panel

The middle frame

Disconnect the pins to remove the

key board and the LED board

The rear cover
