Lenovo Q24h-10 Instrucciones de uso

1

Q24h-10 Simplified service manual for dismantling

Model Name: Lenovo Q24h-10

2

Exploded Diagram

3

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform

to place LCD monitor

horizontally.

Hold LCD y the side

carefully and DON’T touch

or

press panel directly.

4

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver

(#2)

C/D disassembly tool

Gloves or soft cloth

5

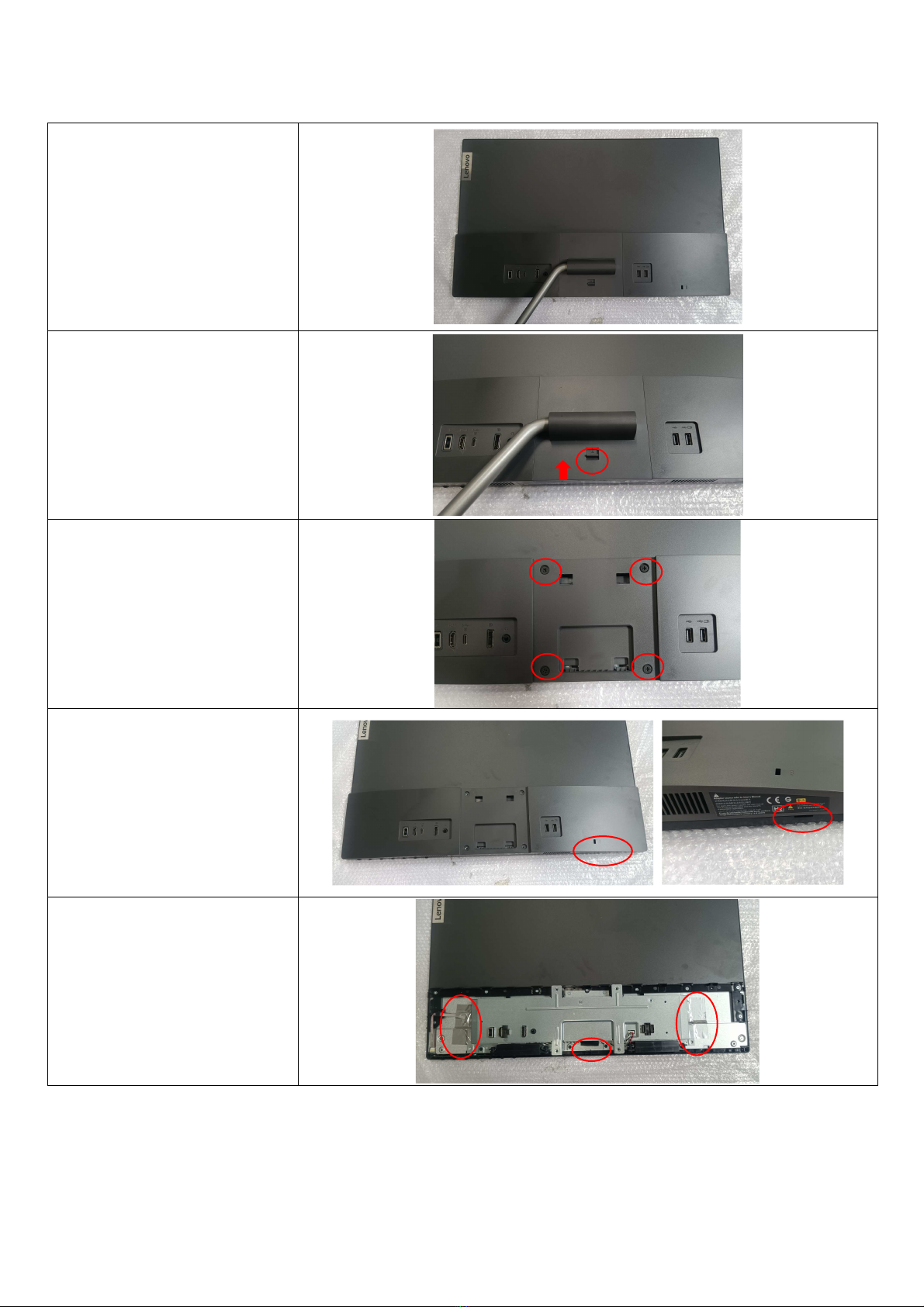

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE under the monitor)

Pull out of stand

Remove the screw * 4

pcs

Tool : Screwdriver #

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Remove all the foil and tape

6

Unplug the lightbar and speaker

connector

Remove the speaker

Remove the K/P PCB

Remove

the screw * 5pcs

Tool : Screwdriver #

Rasie the chassis and remove the

foil*1pcs

Unplug LVDS line

7

Remove the chassis

Remove the screw * 9

pcs

Tool : Screwdriver #

Remove the base from panel

Remove the mylar

Remove All screws*7pcs

Tool : Screwdriver #

Take out of the PCB
