D32u-40&C32u-40&D32u-45 Simplified service manual

for dismantling

Model Name: Lenovo D32u-40&C32u-40&D32u-45

Exploded Diagram

1. Precaution

Please read the precaution as follows to prevent any damages to the LCD Monitor.

Make sure all power connector is removed. Be sure that the LCD Monitor is in power off status.

Prepare soft cloth and

sponge as working

platform to place LCD

monitor horizontally.

Hold LCD by the side

carefully and DON’T touch

or press panel directly.

2. Appropriate tools

Select the Appropriate tools for disassembly and re-assembly.

Phillips screwdriver (#2)

C/D disassembly tool

Gloves or soft cloth

3. Disassembly SOP

Put the monitor on a flat surface

(Put the EPE on under the

monitor)

Remove 2pcs screw to release the

stand hinge

Tool : Screwdriver #2

Use the C/D disassembly tool to

release Rear cover hook from

disassemble hole on bottom

Wedge your fingers between the

rear cover and the middle frame on

the corners of the top side of the

monitor to release the rear cover

Tool: Gloves

Unplug OSD key cable and tear

off the tape for releasing the cable

Remove all screw for unlocking

middle frame and main chassis.

Tool : Screwdriver #2

Unplug the two panel lamp cables

Disconnect LVDS cable from the

panel, remove the main chassis

Lift up the middle frame for

releasing the middle frame with

panel

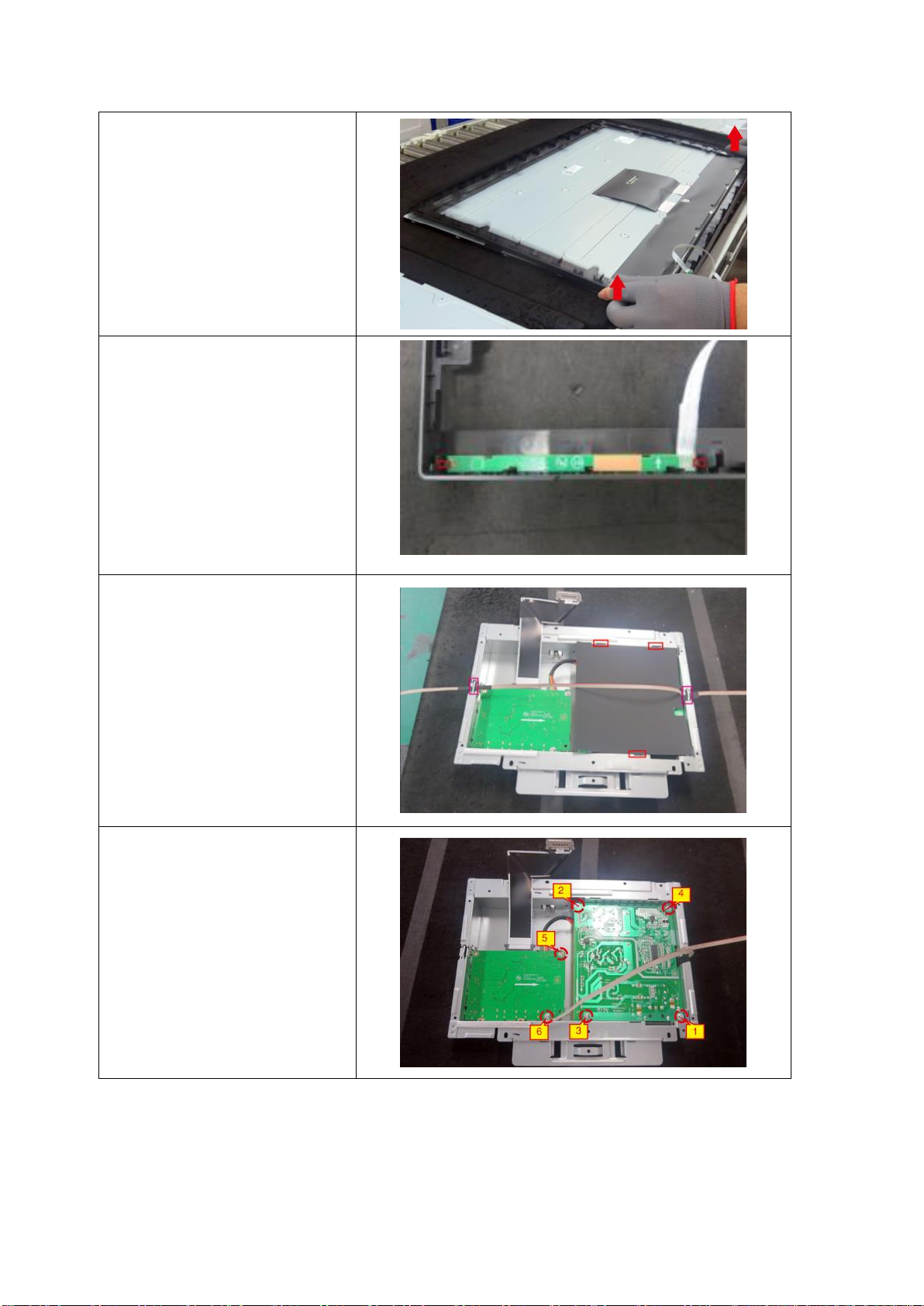

Release the keypad board from the

middle frame

Release lamp cable from the hooks

of the main chassis

Take out the mylar sheet from

Main chassis

Remove 6pcs screws.

Tool : Screwdriver #2

Take out PCB and peel off all

mylar.

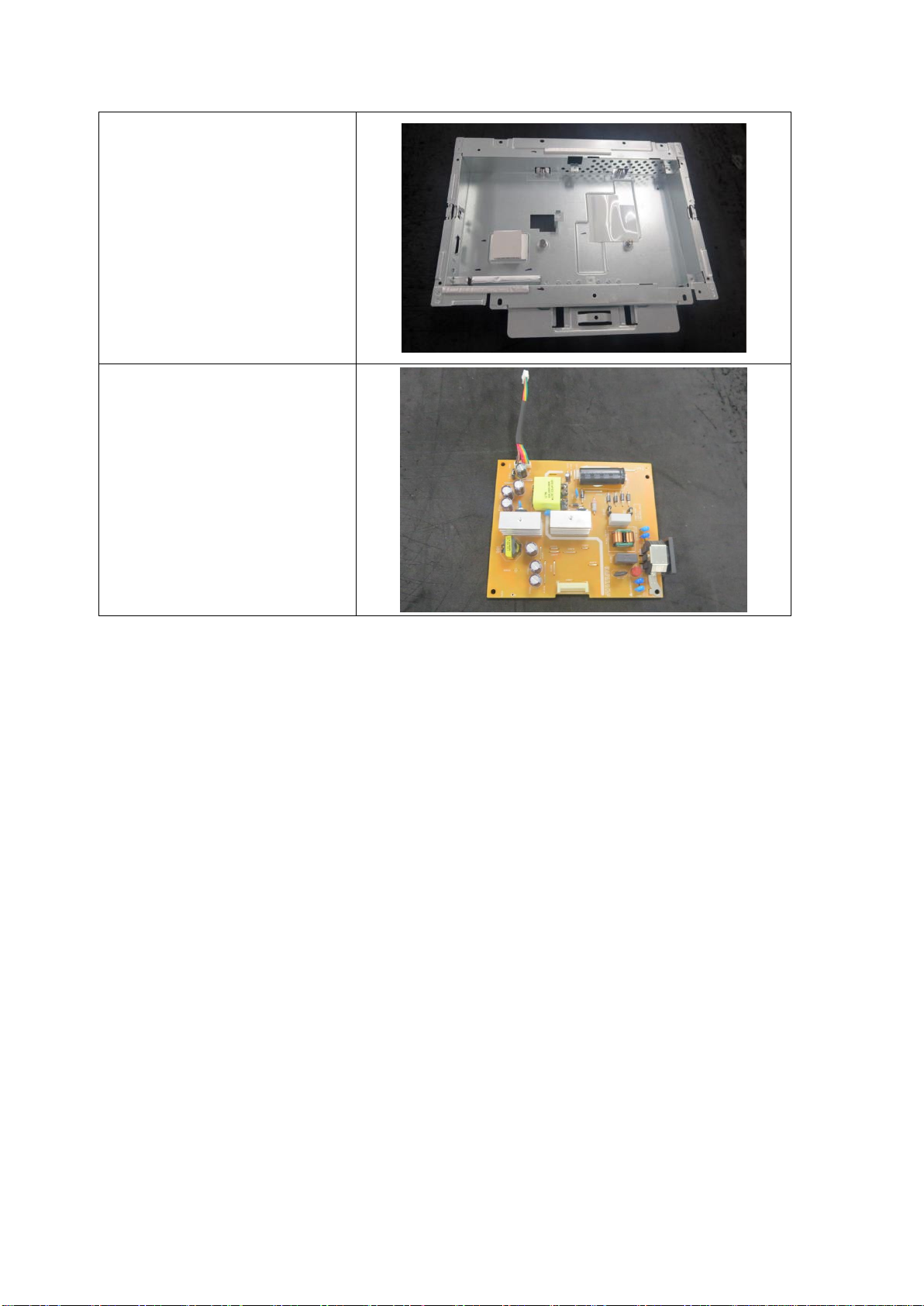

Take out the Thermal pads from

Power PCB
