LEGRAND Easy Kit Connected Manual de usuario

369420 - 369430

Easy Kit Connected

Installationsanleitung • Installation manual

LE11336AB_DE20W22

Easy Kit Connected

2Telephone twisted pair

Verdrillte Telefonadern 573999 (SCS Legrand)

2 x 0.28 mm2(0.13 Ohm/m) 2 x 0.5 mm2(0.04 Ohm/m)

0 – 80 m 0 – 100 m

• Cables and distances (mm2)

•Distance between the last internal unit and the last entrance panel

•rot: +

•red: +

•

Max. length of the covered cable: 20m

•Ca

ble loop impedance: 0.08/m

•Maximale Kabellänge: 20m

•Kabel-Schleifenimpedanz: 0.08/m

•schwarz: -

•black: -

•Kabel und Leitungslängen (mm2)

•Abstand zwischen der letzten Hausstation und der letzten Türstation

•rot: +

•red: +

•schwarz: -

•black: -

• One-family diagram

•Schema Einfamilienhaus

(*)(*)

(*)

ADMD

(**)

(*)

* Can be purchased separately

** Distance between CCTV camera and SEP (secondary entrance panel): coaxial 100m

* Separat erhältlich

** Abstand zwischen Kamera CCTV und 2. Aussenstelle (SEP): Koaxial 100m

Licht

Schloss

TOR

Schloss

TÜR

Innen-

stelle

Easy Kit Connected

• Note: depending on the configuration (F1 or F2) of the internal units, the external call button can be adapted for single or two-family call

* If there are several Connected Indoor units, just one per family can be connected to the home Wi-Fi network and to the Door Entry EASYKIT App.

•Anmerkung: Je nach Konfiguration (F1 oder F2) der Hausstation passt sich die externe Ruftaste an ein Ein- oder Zweifamiliengespräch an.

* Bei mehreren Hausstationen kann nur eine pro Familie an das Wi-Fi-Netzwerk und an die Door Entry EASYKIT App angeschlossen werden.

Maximum Expansion - Maximale Erweiterung

2 X

369339

3 X

369115

369225

369235

369425 *

369435 *

2 X

369400

2 X

door locks

Türschlösser

2 X

gate locks

Torschlösser

2 X

• Two-family diagram

•Schema Zweifamilienhaus

ADMD

(*) (*) (*)

(*)

(*) (*)

(**)

(*)

* Can be purchased separately

** Distance between CCTV camera and SEP (secondary entrance panel): coaxial 100m

* Separat erhältlich

** Abstand zwischen Kamera CCTV und 2. Aussenstelle (SEP): Koaxial 100m

Licht

Schloss

TOR

Schloss

TÜR

Innen-

stelle

Licht

Schloss

TOR

Schloss

TÜR

TOR

Schloss

TÜR

Innen-

stelle

Easy Kit Connected

Maximum Expansion - Maximale Erweiterung

2 X

369339

3 X

369115

369225

369235

369425 *

369435 *

3 Family 1 + 3 Family 2

3 Familie 1 + 3 Familie 2

2 X

369400

2 X

door locks

Türschlösser

2 X

gate locks

Torschlösser

2 X

• Note: depending on the configuration (F1 or F2) of the internal units, the external call button can be adapted for single or two-family call

* If there are several Connected Indoor units, just one per family can be connected to the home Wi-Fi network and to the Door Entry EASYKIT App.

•Anmerkung: Je nach Konfiguration (F1 oder F2) der Hausstation passt sich die externe Ruftaste an ein Ein- oder Zweifamiliengespräch an.

* Bei mehreren Hausstationen kann nur eine pro Familie an das Wi-Fi-Netzwerk und an die Door Entry EASYKIT App angeschlossen werden.

• Dimensional data

•Abmessungen

• Field of view

•Aufnahmebereich

• Recommended height, unless different regulations are specified

•

•Empfohlene Höhe falls die gesetzlichen Vorschriften nichts anderes vorschreiben

50 cm

105°

140 cm

80°

115 cm

50cm

160 – 165 cm

90 – 130 cm

215 mm

140 mm

22,3 mm 36,6 mm

100 mm

160,5 mm

Easy Kit Connected

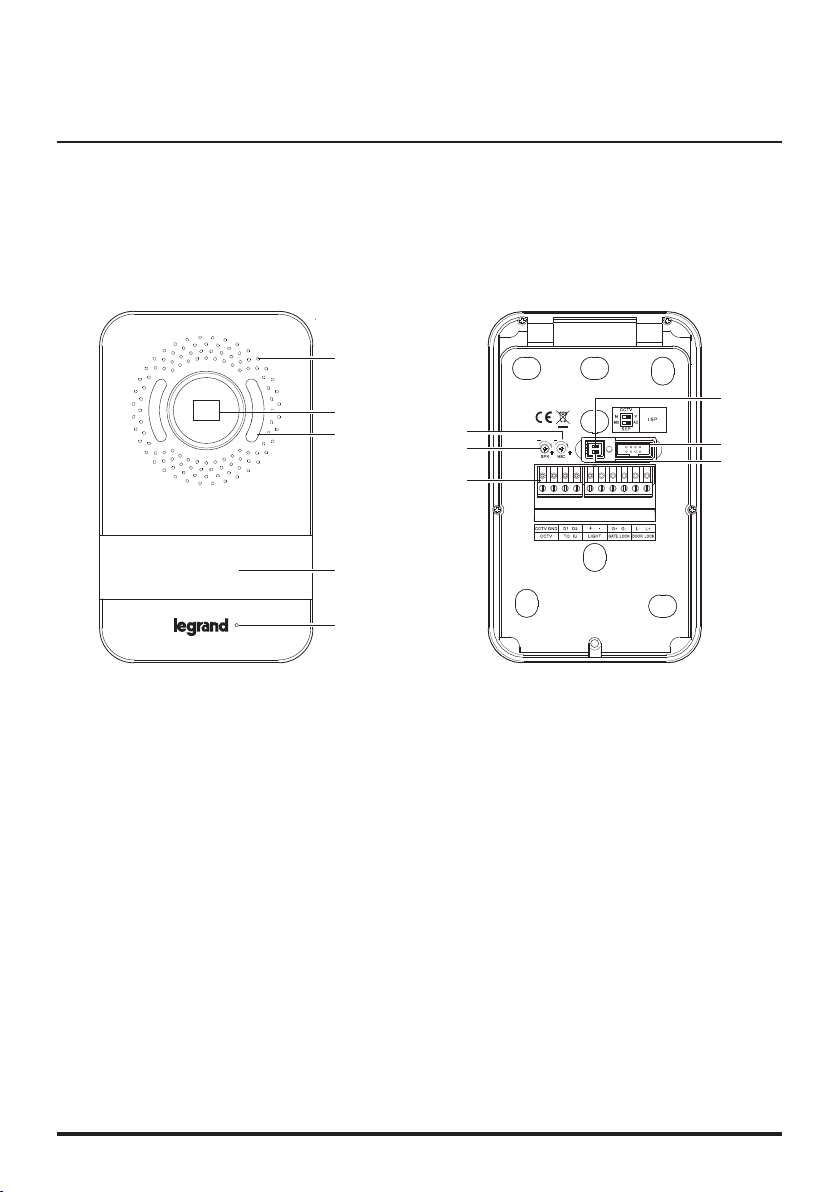

• Entrance panel

•Türstation

1. Speaker

2. Camera

3. Viewing field lighting LED

4. Call pushbuttons

5. Microphone

6. Removable connection clamps

• CCTV analog camera

• D1 - D2 Internal unit

• Light (+/-) 12/24V AC/DC

• Gate lock (G+/G-): 12/24 V AC/DC, 1A

• Door lock (L+/L-): 18 V, 4 A impulsive,

250mA holding current

7. Speaker adjustment

8. Microphone ajustment

9. Dip switch for CCTV camera configuration

Dip switch 1 OFF = No additional CCTV camera (N)

Dip switch 1 ON = With additional CCTV camera (Y)

10. Not used

11. Dip switch for entrance panel configuration

Dip switch 2 OFF = Main device (MD)

Dip switch 2 ON = Additional device (AD)

1. Lautsprecher

2. Kamera

3. LED Beleuchtung des Aufnahmefelds

4. Ruftasten

5. Mikrofon

6. Abnehmbare Anschlussklemmen

• CCTV Analogkamera

•D1 - D2 Hausstation

• Beleuchtung (+/-) 12/24V AC/DC

• Torschloss (G+/G-): 12/24 V AC/DC, 1A

•

Türschloss (L+/L-): 18 V, 4 A impulsiv, 250mA Haltestrom

7. Einstellung des Lautsprechers

8. Einstellung des Mikrofons

9. Dip-Schalter zur Konfiguration der CCTV-Kamera

Dip-Schalter 1 OFF = keine zusätzliche CCTV-Kamera (N)

Dip-Schalter 1 ON = mit zusätzlicher CCTV-Kamera (Y)

10. Nicht verwendet

11. Dip-Schalter zur Konfiguration der Türstation

Dip-Schalter 2 OFF = Hauptvorrichtung (MD)

Dip-Schalter 2 ON = Zusätzliche Vorrichtung (AD)

Easy Kit Connected

• Handset • Hausstation

1. 7”(16:9) display

2. Door lock release pushbutton (L+/L- connector)

3. Answer key / Intercom key (available only with

additional internal unit)

4. Scrolling/entrance panel activation key

5. Gate lock release pushbutton (G+/G- connector)

6. Light pushbutton (+/- connector)

7. Bell exclusion notication LED

Red LED ashing: bell excluded

8. Wi-Fi signal notication LEDA

Red LED ashing: WI-FI on but not connected to

the network

LED o: WI-FI disabled or working correctly

Red LED steady: Easy Kit Connected is

exchanging data with the Door Entry Easy Kit

App (auto-switching ON)

9. Joystick for adjustments ans programming

1. Display 7”(16 : 9)

2. Türöffnertaste (Anschluss L+/L-)

3. Gesprächstaste / Intern Sprechen-Taste (nur mit

zusätzlicher Hausstation verfügbar)

4. Ein- und Umschalttaste Türstation / Kameras

5. Türöffnertaste (Anschluss G+/G-)

6. Lichttaste (Anschluss +/-)

7. LED- Meldung Läutsignal

Rote LED blinkt: Läutsignal stummgeschaltet

8. LED-Anzeige des WI- FI-Signals

Rote LED blinkend: WI- FI aktiv aber nicht mit

einem Netzwerk verbunden

LED aus: Wi-Fi deaktiviert oder korrekte Funktion

Rote LED fest leuchtend: Das Easy Kit Connected

tauscht gerade Daten mit der App Door Entry

Easy Kit (Automatische Einschaltung)

9. Joystick für Einstellungen und Konfiguration

•Note: when idle, the door opening, gate opening and light control

will act on the main Entrance Panel (MD). However, during an audio

video communication they will act on the communicating entrance

panel.

•Anmerkung:ImRuhezustandbeeinflussendieTüröffnung,dieToröffnung

und dieLichtsteuerungdieHaupttürstation(MD).Andernfallssteuernsie

während einerAudio-Video-Kommunikation,dieinVerbindungstehende

Türstation.

Easy Kit Connected

• Handset

•Hausstation

2 4 53

1. Microphone

2. Mini USB socket for device Firmware update

3. D1 - D2 removable connection clamps for

connection of the entrance panel or previous

internal unit

4. Micro switch for family 1 / family 2

5. Master / Slave micro switch

6. R1 - R2 removable connection clamps for

connection of the additional internal unit

7. Speaker

8. DC30V 30W power supply

1. Mikrofon

2. Mini-USB-Steckbuchse zur Aktualisierung der

Firmware

3. Abnehmbare Anschlussklemmen D1 - D2

Anschluss Türstation oder vorhergehende

Hausstation

4. Mikroschalter Familie 1 / Familie 2

5. Mikroschalter Master / Slave

6. Abnehmbare Anschlussklemmen R1 - R2

Anschluss einer zusätzlichen Hausstation

7. Lautsprecher

8. Versorgung DC30V 30W

•Technical data

•Technische Daten

•Wireless device in compliance with 802.11b/g/n standard, frequency 2.4 – 2.4835 GHz.

Transmission power < 20 dBm. WEP/WPA/WPA2 safety protocol.

•Funkprodukt, entspricht dem Standard 802.11/b/g/n, Frequenz 2,4 – 2.4835 GHz.

Übertragungsleistung <20 dBm. Sicherheitsprotokoll WEP/WPA/WPA2.
