LEGRAND 845 27 Guía rápida

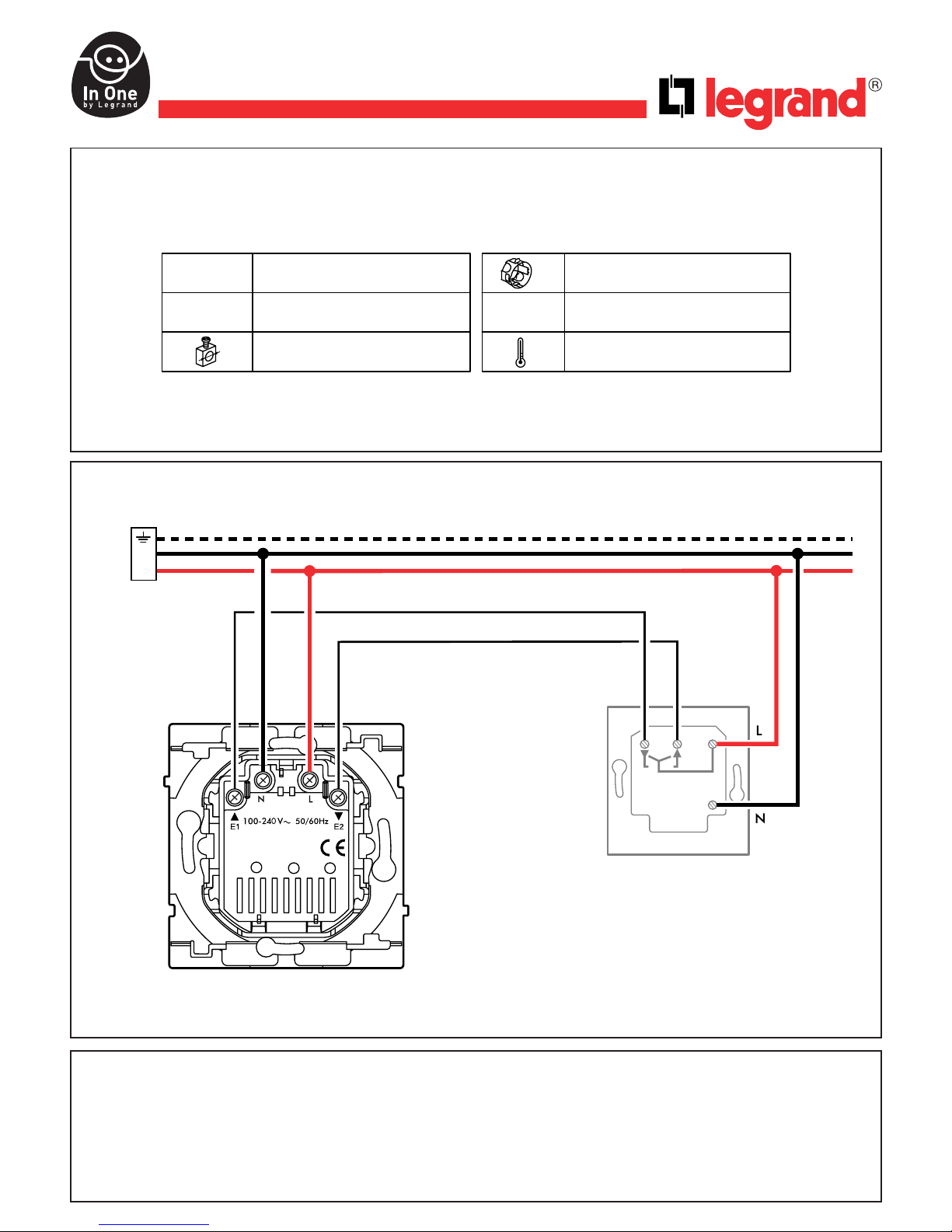

Branchement

Caractéristiques

N0064FL3/00

Tension 100 - 240 V±

Fréquence 50 - 60 Hz

2 x 2,5 mm2

Profondeur = mini. 40 mm

Norme Courant porteur EN 50065

IEC 60669-2-1

- 5°C à + 45°C

Option : interrupteur horaire

Sagane™

Inter centralisé de volet

845 27

Configuration d’usine

Ala première mise sous tension l’appui sur les touches Montée - Stop - Descente commande l’ensemble des points

d’ouvrants (volet roulant ou store) de l’installation “In One by Legrand”.

L’appui sur Learn(1) annule cette fonction de commande générale.

(1) Touche de programmation ou apprentissage.

Description

Médias de communication

PLC => Courant porteur

IR => Infrarouge

Voyant LEARN

N°d'identification

Cellule Infrarouge

Touche LEARN

Touches de

commandes

Fonctionnement

L’inter centralisé de volet peut commander simultanément à partir de ses touches Montée - Stop - Descente un ensemble

de produits (acteurs) qui lui sont associés lors de l’apprentissage(1), il est alors Leader du scénario(2).

L’inter centralisé de volet est toujours le point central de commande (Leader) d’un scénario.

Il possède une interface pour les signaux infrarouges qui permet la commande de ses scénarios et /ou d’autres produits

de l’installation.

Il possède deux entrées auxiliaires E1et E2qui peuvent être reliés à un interrupteur crépusculaire, une commande

sécurité vent/soleil, un interrupteur horaire,...:

- L’apparition de la tension sur E1 lance le scénario qui est enregistré sur la touche de commande Montée.

- L’apparition de la tension sur E2 lance le scénario qui est enregistré sur la touche de commande Descente.

(1) Apprentissage : action d’associer des produits en vue de les commander simultanément à partir d’un point central.

Cette association se réalise en appliquant la procédure d’apprentissage du scénario en page 3.

(2) Scénario : correspond à l’ensemble des produits (acteurs) qui sont associés à une touche de commande.

Attention :

La touche de commande Stop n’est pas accessible à partir des entrées auxiliaires E1et E2.

Effacement d’un scénario

Modification d’un scénario

Apprentissage du scénario



Appuyer sur

LEARN



Appuyer sur la touche

de commande qui doit

piloter le scénario

Appuyer sur la touche

de commande qui doit

être associé au leader

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Etape 1 : débuter l'apprentissage (sur le LEADER)

Etape 2 : ajouter un acteur au scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN



Pour ajouter plusieurs

produits au scénario,répéter

pour chaque acteur

les opérations et .



Appuyer sur

LEARN

Appuyer sur

LEARN



Appuyer sur la touche

de commande qui

pilote le scénario

 

Appuyer sur la touche

de commande que

l'on souhaite associer

Les voyants de tous les produits s'éteignent.

Le scénario est enregistré.

Les voyants de tous les produits

du scénario clignotent.

Etape 1 : ouvrir le scénario (sur le LEADER)

Etape 2 : modifier l'état d'un acteur du scénario (sur l'ACTEUR)

Etape 3 : enregistrer le scénario (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN

Pour supprimer le produit

du scénario passer à l'étape 3

Légende

Le voyant s'éteint Le voyant clignote lentement Le voyant clignote rapidement Le voyant flashe



Appuyer sur

LEARN



Appuyer sur

la touche

de commande

et maintenir 10s

5 s

Le scénario est effacé

Effacer tous les scénarios liés à la touche de commande (sur le LEADER)

Effacer tous les scénarios liés à ce produit (sur le LEADER)



Appuyer sur

LEARN



Appuyer sur

LEARN

et maintenir 10s

5 s

Retour du produit

en configuration usine

Connection

Option : time switch

Characteristics

Voltage 100 - 240 V±

Frequency 50 - 60 Hz

2 x 2,5 mm2

Depth = 40 mm min.

Standard EN 50065 Power line carrier

IEC 60669-2-1

- 5°C to + 45°C

Factory configuration

The first time it is switched on, pressing the Up - Stop - Down keys controls all opening points (roller shutters or awnings) in

the “In One by Legrand” installation.

Pressing Learn(1) cancels this general control function.

(1) Programming or learn key.

Sagane™

General shutter controller

845 27

Description

Operation

The general shutter controller Using its Up - Stop - Down keys it can simultaneously control a set of products (actors) that

have been associated with it during the learn phase(1). It is then the Leader of the scenario(2).

The general shutter controller is always the central control point (Leader) of a scenario.

It has two auxiliary inputs, E1and E2, which can be connected to a light sensitive switch, a wind/sun safety control,

time switch, etc:

- The appearance of voltage on E1starts the scenario which is recorded on the Up control key.

- The appearance of voltage on E2starts the scenario which is recorded on the Down control key.

(1) Learn phase: Operation to associate products so that they can be controlled simultaneously from a central point.

This association is carried out by applying the learn scenario procedure on page 7.

(2) Scenario: Corresponds to the set of products (actors) that are associated with a command key.

Caution :

The Stop control key cannot be accessed from auxiliary inputs E1and E2.

Communication media

PLC => Mains-borne signalling

IR => Infrared

LEARN indicator lamp

ID number

Infrared cell

LEARN key

Command

keys

Clearing a scenario

Modification of a scenario

Learn scenario

To add a number of products

to the scenario, repeat

operations and 

for each actor.



Press LEARN



Press the command key

that is to control

the scenario

Press the command key

that is to be associated

with the leader

The indicator lamps of all the products go off.

The scenario is recorded.

Step 1: Start the learn phase (on the LEADER)

Step 2: Add an actor to the scenario (on the ACTOR)

Step 3: Record the scenario (on the LEADER)



Press LEARN



Press LEARN





Press LEARN

To remove the product from

the scenario, go to step 3

Press LEARN



Press the command key

that controls the scenario

 

Press the command key

that is to be associated

The indicator lamps of all the products go off.

The scenario is recorded.

The indicator lamps of all the produc

in the scenario blink.

Step 1: Open the scenario (on the LEADER)

Step 2: Modify the state of an actor in the scenario (on the ACTOR)

Step 3: Record the scenario (on the LEADER)



Press LEARN



Key

The indicator lamp

goes off The indicator lamp

blinks slowly The indicator lamp

blinks quickly The indicator lamp

flashes



Press LEARN



Press the command

key and hold it

down for 10 s

5 s

The scenario is cleared

Clear all the scenarios linked with the command key (on the LEADER)

Clear all the scenarios linked to this product (on the LEADER)



Press LEARN



Press LEARN

and hold down

for 10 s

5 s

Return the product

to factory configuration
