LaserLiner DuoView Camera Manual de usuario

DuoView Camera

1000

WATERPROOF

IP67

ø 9 mm

DOF

3 … 5cm

1… 5cm

Funktion / Verwendung

Die DuoView Camera ist eine Kameraeinheit zum Anschluss an die Basiseinheit VideoFlex. Zusammen mit

der Basiseinheit werden farbige Videobilder an das LCD zur Überprüfung schwer zugänglicher Stellen wie

z.B. Hohlräumen, Schächten, Mauerwerk oder im KFZ gesendet.

Lesen Sie die Bedienungsanleitung, das beiliegende Heft „Garantie- und Zusatzhinweise“ sowie

die aktuellen Informationen und Hinweise im Internet-Link am Ende dieser Anleitung vollständig

durch. Befolgen Sie die darin enthaltenen Anweisungen. Diese Unterlage ist aufzubewahren und

bei Weitergabe des Gerätes mitzugeben.

Allgemeine Sicherheitshinweise

– Setzen Sie das Gerät ausschließlich gemäß dem Verwendungszweck innerhalb der Spezikationen ein.

– Die Messgeräte und das Zubehör sind kein Kinderspielzeug. Vor Kindern unzugänglich aufbewahren.

– Baulich darf das Gerät nicht verändert werden.

– Setzen Sie das Gerät keiner mechanischen Belastung, enormen Temperaturen oder starken Vibrationen

aus.

– Das Gerät darf nicht mehr verwendet werden, wenn eine oder mehrere Funktionen ausfallen oder

die Batterieladung schwach ist.

– Der Kamerakopf ist nicht säurebeständig oder feuerfest.

– Es ist unbedingt darauf zu achten, das die DuoView Camera nicht in Kontakt mit Chemikalien,

Spannung, beweglichen oder heißen Gegenständen kommt. Dies kann zur Beschädigung des Gerätes

und auch zu schweren Verletzungen des Bedieners führen.

– Die DuoView Camera darf nicht für medizinische Untersuchungen / Personenuntersuchung

verwendet werden.

– Bitte beachten Sie die Sicherheitshinweise von lokalen bzw. nationalen Behörden zur sachgemäßen

Benutzung des Gerätes.

– Das Gerät ist nicht zur Messung in der Nähe von gefährlicher Spannung geeignet. Daher bei Messungen

in der Nähe elektrischer Anlagen immer auf die Spannungsfreiheit leitfähiger Teile achten. Die Spannungs-

freiheit und Sicherung gegen Wiedereinschalten muss durch geeignete Maßnahmen gewährleistet sein.

Sicherheitshinweise

Umgang mit künstlicher, optischer Strahlung OStrV

Austrittsöffnung LED

– Das Gerät arbeitet mit LEDs der Risikogruppe RG 0 (freie Gruppe, kein Risiko) gemäß den gültigen

Normen für die photobiologische Sicherheit (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff) in ihren

aktuellen Fassungen.

– Die zugängliche Strahlung der LEDs ist bei bestimmungsgemäßer Verwendung und unter vernünftiger-

weise vorhersehbaren Bedingungen für das menschliche Auge und die menschliche Haut ungefährlich.

Sicherheitshinweise

Umgang mit elektromagnetischer Strahlung

– Das Messgerät hält die Vorschriften und Grenzwerte für die elektromagnetische Verträglichkeit gemäß

EMV-Richtlinie 2014/30/EU ein.

DuoView Camera

– Lokale Betriebseinschränkungen, z.B. in Krankenhäusern, in Flugzeugen, an Tankstellen, oder in der

Nähe von Personen mit Herzschrittmachern, sind zu beachten. Die Möglichkeit einer gefährlichen

Beeinussung oder Störung von und druch elektronischer Geräte ist gegeben.

Hinweise zur Wartung und Pege

Reinigen Sie alle Komponenten mit einem leicht angefeuchteten Tuch und vermeiden Sie den Einsatz

von Putz-, Scheuer- und Lösungsmitteln. Lagern Sie das Gerät an einem sauberen, trockenen Ort.

1Schärfentiefebereich

Objekte die weit außerhalb dieses Bereichs liegen können unscharf erscheinen.

Die Frontkamera der DuoView Camera liefert im Bereich von 3 - 5 cm vor dem Kamerakopf scharfe Bilder.

Die Seitenkamera hat einen Schärfentiefebereich von 1 - 5 cm vor dem Kamerakopf.

2Anschluss Flexschlauch

1Anschluss Basiseinheit

2Umschaltung Front- und Seitenkamera

3grüne LED Seitenkamera

4rote LED Frontkamera

5 Flexschlauch

6Seitenkamera

7Frontkamera

DuoView Camera

1 2 53 6

4 7

Darstellung Frontkamera

3 - 5 cm

DuoView Camera

< 3 cm > 5 cm

DuoView Camera

Technische Daten

Technische Änderungen vorbehalten. 19W31

Kameratyp CMOS Bildsensor

Kamerakopf ø 9 mm

Schutzart Kamerakopf wasserbeständig, IP 67

LED‘s Kamerakopf Front: 4 / Seite: 2

Auflösung Kamera 640 x 480 Pixel

Sichtfeld 57°

Kamerafokus Front: F3 cm - F5 cm / Seite: F1 cm - F5 cm

Kabeldurchmesser 6 mm

Länge Flexschlauch 1 m

minimaler Biegeradius 50 mm

Arbeitsbedingungen

0°C … 45°C, Luftfeuchtigkeit max. 20 … 90% rH,

nicht kondensierend, Arbeitshöhe max. 4000 m

über NN (Normalnull)

Lagerbedingungen -10°C … 60°C, Luftfeuchtigkeit max. 80% rH

Gewicht 144 g

Abmessungen (B x H x T) 1100 x 30 x 24 mm

EU-Bestimmungen und Entsorgung

Das Gerät erfüllt alle erforderlichen Normen für den freien Warenverkehr

innerhalb der EU.

Dieses Produkt ist ein Elektrogerät und muss nach der europäischen Richtlinie

für Elektro- und Elektronik-Altgeräte getrennt gesammelt und entsorgt werden.

Weitere Sicherheits- und Zusatzhinweise unter:

http://laserliner.com/info?an=AID

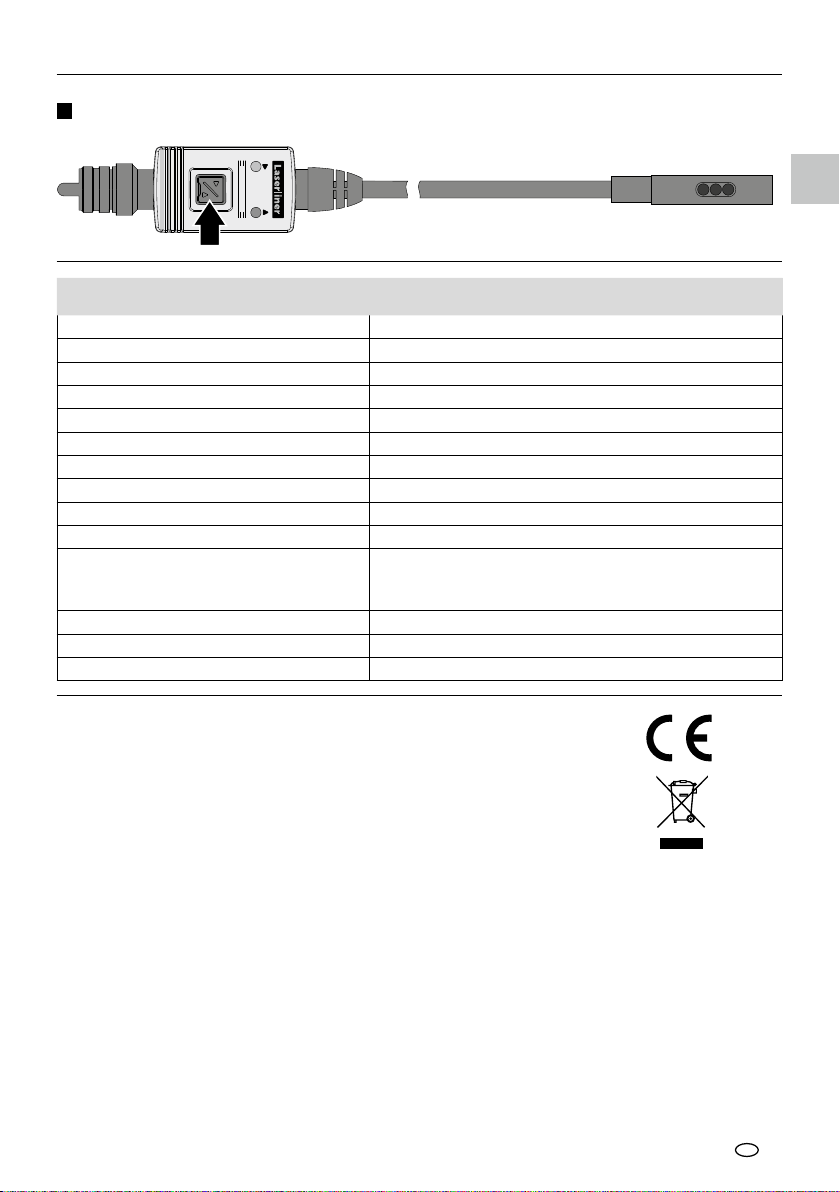

3Umschaltung Front- und Seitenkamera

DuoView Camera

Function / Application

The DuoView Camera is a camera unit for connection to the base VideoFlex unit. When combined with

the base unit, colour video images are sent to the LCD for inspecting highly inaccessible locations such as

cavities, shafts, masonry or in vehicles.

Completely read through the operating instructions, the "Warranty and Additional Information"

booklet as well as the latest information under the internet link at the end of these instructions.

Follow the instructions they contain. This document must be kept in a safe place and passed on

together with the device.

General safety instructions

– The device must only be used in accordance with its intended purpose and within the scope of

the specications.

– The measuring tools and accessories are not toys. Keep out of reach of children.

– The structure of the device must not be modied in any way.

– Do not expose the device to mechanical stress, extreme temperatures or signicant vibration.

– The device must no longer be used if one or more of its functions fail or the battery charge is weak.

– The camera head is not acid-resistant or reproof.

– It is absolutely vital to ensure that the DuoView Camera does not come into contact with chemicals,

voltage, moving or hot objects. This can damage the device and put its user at risk of serious injury.

– The DuoView Camera must not be used for medical examinations / examining people.

– Please ensure compliance with the safety regulations set out by local and national authorities with

regard to the correct and proper use of the device.

– The unit is not suitable for taking measurements close to dangerous voltages. Therefore always make

sure that conductive parts are at zero potential when carrying out measurements in the vicinity of

electrical systems. Safe isolation from the power supply and precautions to prevent systems being

switched on again must be ensured by implementing suitable measures.

Safety instructions

Using artificial, optical emission (OStrV)

LED outlet

– The device works with LEDs of risk group RG 0 (exempt, no risk) in accordance with the latest versions of

applicable standards relating to photobiological safety (EN 62471:2008-09ff / IEC/TR 62471:2006-07ff).

– When used for the intended purpose and under reasonably foreseeable conditions, the accessible radiation

of the LEDs is safe for the human eye and skin.

Safety instructions

Dealing with electromagnetic radiation

– The measuring device complies with electromagnetic compatibility regulations and limit values in

accordance with EMC-Directive 2014/30/EU.

– Local operating restrictions – for example, in hospitals, aircraft, petrol stations or in the vicinity of people

with pacemakers – may apply. Electronic devices can potentially cause hazards or interference or be

subject to hazards or interference.

Information on maintenance and care

Clean all components with a damp cloth and do not use cleaning agents, scouring agents and solvents.

Store the device in a clean and dry place.

1Focal depth

Objects well beyond the focus range may appear blurred.

2Connection for exible cable

DuoView Camera

1 2 53 6

4 7

3 - 5 cm

DuoView Camera

< 3 cm > 5 cm

DuoView Camera

The front camera on the DuoView camera delivers sharp images in a range between 3 and 5 cm from

the camera head. The side camera has a depth of eld of 1 to 5 cm from the camera head.

1Base unit connection

2Switch between front and side camera

3Green LED for side camera

4Red LED for side camera

5 Flexible cable

6Side camera

7Front camera

Front camera illustration

DuoView Camera

Technical data

Subject to technical alterations. 19W31

Type of camera CMOS image sensor

Camera head ø 9 mm

Camera head protection class water-resistant, IP 67

Camera head LEDs Front: 4 / Side: 2

Camera resolution 640 x 480 pixels

Field of vision 57°

Camera focus Front: F3 cm - F5 cm / Side: F1 cm - F5 cm

Cable diameter 6 mm

Length of flexible cable 1 m

Minimum bending radius 50 mm

Operating conditions

0°C … 45°C, max. humidity 20 … 90% rH,

no condensation, max. working altitude 4000 m

above sea level

Storage conditions -10°C … 60°C, max. humidity 80% rH

Weight 144 g

Dimensions (W x H x D) 1100 x 30 x 24 mm

EU directives and disposal

This device complies with all necessary standards for the free movement

of goods within the EU.

This product is an electric device and must be collected separately for disposal

according to the European Directive on waste electrical and electronic equipment.

Further safety and supplementary notices at: http://laserliner.com/info?an=AID

3Switch between front and side camera

DuoView Camera

Functie / toepassing

De DuoView Camera is een camera-eenheid voor de aansluiting op de basiseenheid VideoFlex. Als de

camera samen met een basiseenheid wordt gebruikt, worden videobeelden in kleur naar het lcd gestuurd

ter controle van moeilijk toegankelijke plaatsen zoals holle ruimten, schachten, muurwerk of in de auto.

Lees de handleiding, de bijgevoegde brochure 'Garantie- en aanvullende aanwijzingen'evenals de

actuele informatie en aanwijzingen in de internet-link aan het einde van deze handleiding volledig

door. Volg de daarin beschreven aanwijzingen op. Bewaar deze documentatie en geef ze door als

u het apparaat doorgeeft.

Algemene veiligheidsaanwijzingen

– Gebruik het apparaat uitsluitend doelmatig binnen de aangegeven specicaties.

– De meetapparaten en het toebehoren zijn geen kinderspeelgoed. Buiten het bereik van kinderen bewaren.

– De bouwwijze van het apparaat mag niet worden veranderd!

– Stel het apparaat niet bloot aan mechanische belasting, extreme temperaturen of sterke trillingen.

– Het apparaat mag niet meer worden gebruikt als een of meerdere functies uitvallen of de batterijlading

zwak is.

– De camerakop is niet zuurbestendig en niet vuurvast.

– Let absoluut op dat de DuoView Camera niet in contact komt met chemicaliën, voltage, beweeglijke

of hete voorwerpen. Hierdoor kan het apparaat beschadigd raken, hetgeen kaqn leiden tot ernstig

persoonlijk letsel van de gebruiker.

– De DuoView Camera mag niet worden gebruikt voor medische doeleinden / persoonsonderzoek.

– Neem de veiligheidsvoorschriften van lokale resp. nationale instantiesvoor het veilige en deskundige

gebruik van het apparaat in acht.

– Het apparaat is niet geschikt voor de meting in de buurt van gevaarlijke spanning. Let bij metingen

in de buurt van elektrische installaties altijd op de spanningsvrijheid van geleidende onderdelen.

De spanningsvrijheid en de beveiliging tegen hernieuwd inschakelen moet door middel van geschikte

maatregelen gewaarborgd zijn.

Veiligheidsinstructies

Omgang met kunstmatige, optische straling OStrV (verordening inzake kunstmatige optische straling)

Uittree-opening led

– Het apparaat werkt met leds uit de risicogroep RG0 (vrij van gevaar) overeenkomstig de geldende

normen voor fotobiologische veiligheid (EN 62471:2008-09vv / IEC/TR 62471:2006-07vv) in de telkens

actuele lezing.

– De toegankelijke straling van de leds is bij doelmatig gebruik en onder redelijkerwijs te voorziene

voorwaarden ongevaarlijk voor het menselijk oog en de menselijke huid.

Veiligheidsinstructies

Omgang met elektromagnetische straling

– Het meettoestel voldoet aan de voorschriften en grenswaarden voor de elektromagnetische compatibiliteit

volgens de EMC-richtlijn 2014/30/EU.

DuoView Camera

– Plaatselijke gebruiksbeperkingen, bijv. in ziekenhuizen, in vliegtuigen, op pompstations of in de buurt

van personen met een pacemaker, moeten in acht worden genomen. Een gevaarlijk effect op of storing

van en door elektronische apparaten is mogelijk.

Opmerkingen inzake onderhoud en reiniging

Reinig alle componenten met een iets vochtige doek en vermijd het gebruik van reinigings-, schuur- en

oplosmiddelen. Bewaar het apparaat op een schone, droge plaats.

1Scherpte-diepte-bereik

Objecten die ver buiten het bereik van de focus liggen, kunnen onscherp worden weergegeven.

2Aansluiting exibele slang

DuoView Camera

1 2 53 6

4 7

3 - 5 cm

DuoView Camera

< 3 cm > 5 cm

DuoView Camera

De frontcamera van de DuoView Camera levert scherpe beelden in het bereik van 3 - 5 cm vóór

de camerakop. De camera opzij heeft een scherpte-diepte-bereik van 1 - 5 cm vóór de camerakop.

1Aansluiting basiseenheid

2Omschakeling frontcamera en camera opzij

3Groene led camera opzij

4Rode led frontcamera

5 Flexibele slang

6Camera opzij

7Frontcamera

Weergave fotocamera

Technische gegevens

Technische wijzigingen voorbehouden. 19W31

Cameratype CMOS-fotosensor

Camerakop ø 9 mm

Beschermingsklasse camerakop waterbestendig, IP 67

Leds camerakop Front: 4 / Opzij: 2

Resolutie camera 640 x 480 pixel

Zichtveld 57°

Camerafocus Front: F3 cm - F5 cm / Opzij: F1 cm - F5 cm

Kabeldiameter 6 mm

Lengte flexibele slang 1 m

Minimale buigradius 50 mm

Werkomstandigheden

0°C … 45°C, luchtvochtigheid max. 20 … 90% rH,

niet-condenserend, werkhoogte max. 4000 m boven

NAP (Nieuw Amsterdams Peil)

Opslagvoorwaarden -10°C … 60°C, luchtvochtigheid max. 80% rH

Gewicht 144 g

Afmetingen (B x H x D) 1100 x 30 x 24 mm

EU-bepalingen en afvoer

Het apparaat voldoet aan alle van toepassing zijnde normen voor het vrije

goederenverkeer binnen de EU.

Dit product is een elektrisch apparaat en moet volgens de Europese richtlijn

voor oude elektrische en elektronische apparatuur gescheiden verzameld

en afgevoerd worden.

Verdere veiligheids- en aanvullende instructies onder:

http://laserliner.com/info?an=AID

3Omschakeling frontcamera en camera opzij

DuoView Camera

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Instrumento analítico de LaserLiner

LaserLiner

LaserLiner PipeControlMobile-Camera Manual de usuario

LaserLiner

LaserLiner 082.114A Manual de usuario

LaserLiner

LaserLiner VideoPocket Manual de usuario

LaserLiner

LaserLiner VideoInspector 3D Manual de usuario

LaserLiner

LaserLiner VideoFlex G3 Manual de usuario

LaserLiner

LaserLiner HD MicroCamera Manual de usuario

LaserLiner

LaserLiner FixView Camera Manual de usuario

LaserLiner

LaserLiner VideoScope Plus Manual de usuario

LaserLiner

LaserLiner DistanceCheck Manual de usuario

LaserLiner

LaserLiner MeterMaster Plus Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T2 Manual de usuario

LaserLiner

LaserLiner VideoPocket HD Manual de usuario

LaserLiner

LaserLiner VideoScope Micro Manual de usuario

LaserLiner

LaserLiner VarioView Camera Manual de usuario

LaserLiner

LaserLiner Flexi-Camera Manual de usuario

LaserLiner

LaserLiner DistanceMaster LiveCam Manual de usuario

LaserLiner

LaserLiner VideoScope XXL Manual de usuario

LaserLiner

LaserLiner VideoPocket Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T4 Pro Manual de usuario

LaserLiner

LaserLiner PipeControlStation-Camera Manual de usuario

LaserLiner

LaserLiner VideoControl-Master Manual de usuario

LaserLiner

LaserLiner RollMaster Express Manual de usuario

LaserLiner

LaserLiner VideoScope Manual de usuario

LaserLiner

LaserLiner LaserRange-Master T2 Manual de usuario

Manuales populares de Instrumento analítico de otras marcas

Cocraft

Cocraft NLT04 Manual de usuario

M&C

M&C GENTWO PMA1000 Manual de usuario

MICRO-EPSILON

MICRO-EPSILON optoncdt 1700 Manual de usuario

CONDTROL

CONDTROL XP4 PRO Manual de usuario

Extech Instruments

Extech Instruments BR200 Manual de usuario

Dewetron

Dewetron DEWE-30-16 Manual del producto

EXTOL PREMIUM

EXTOL PREMIUM 8820043 Instrucciones de instalación y funcionamiento

RIDGID

RIDGID SeeSnake Compact Manual de usuario

Teledyne

Teledyne 3000PA Manual de usuario

YDLIDAR

YDLIDAR TIA Manual de usuario

Olympus

Olympus IPLEX FX Series Manual de usuario

Bosch

Bosch GLM 50 C Professional Manual de usuario

Reflecta

Reflecta DigiEndoscope Manual de usuario

Chinavision

Chinavision CVACZ-G696 Instrucciones de montaje

Fuji Electric

Fuji Electric ZKMA Manual de usuario

Teledyne

Teledyne 3300TA Manual de usuario

VOLTCRAFT

VOLTCRAFT IC-100HD Manual de usuario

RIDGID

RIDGID micro CA-25 Manual de usuario
