Landmann TRITON 2.0 Manual de usuario

LANDMANN

HOME OF FIRE

EN Assembly

instructions FR Guide de

montage NL Montage-

aanwĳzing ES Instrucciones

de montaje IT Istruzioni per il

montaggio

SV Monteringsan-

visningar NO Monteringsan-

visning FI Asennusohje TR Montaj kila-

vuzu DA Montagevej-

ledning

ET Paigaldusju-

hend LT Montavimo

instrukcija LV Montāžas

instrukcija PL Instrukcja

montażu CS Montážní

pokyny

SK Návod na

montáž RU Инструкция

по монтажу HU Szerelési

útmutató RO Instrucţiuni de

montare EL Οδηγιες Συναρ-

ολογησησ

BG Инструкция за

монтаж SL Navodilo za

montažo HR Upute za

montažu IS Leiðbeiningar

við uppsetningu

#12903

06218

06223

03748

02357

00786

03015

#12901

03214

06217

04132

TRITON 2.0

Montageanleitung

LANDMANN

M6x12

26x

M4x10

20x

M6x18

max. 600 mm

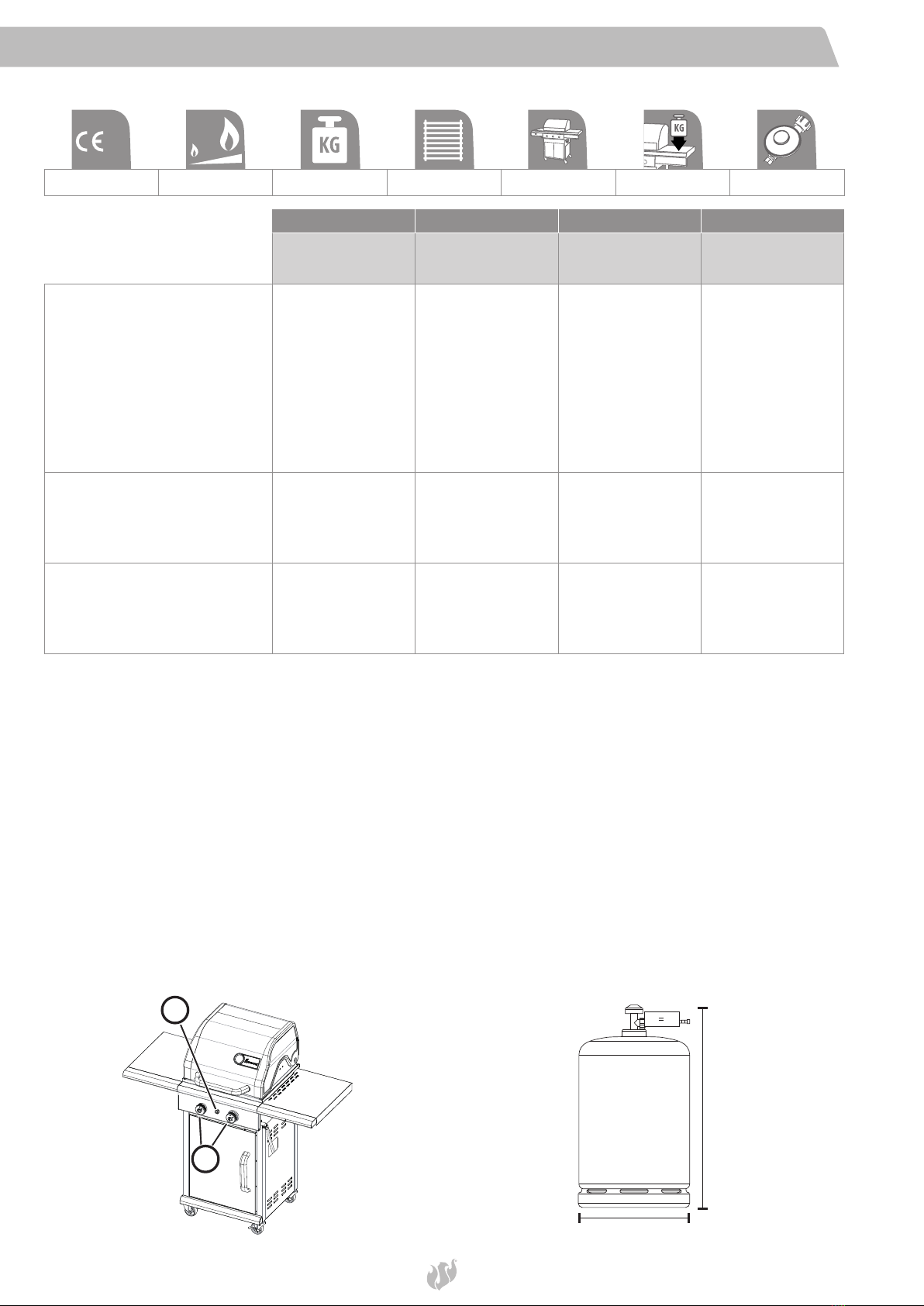

TRITON 2.0 3

0063

I3B/P (30) I3B/P (50) I3P (37) I3+ (28-30/37)

CY, CZ, DK, EE, FI, FR, GB,

HU, IT, LT, NL, NO, SE, SI, SK,

RO, HR, TR, BG, IS, LU, MT

AT, CH, DE PL BE, CZ, ES, FR, GB, GR, IE, IT,

LT, LU, LV, PT, SK, SI

Hauptbrenner-Düse / Main burner nozzle / Gicleur du

brüleur principal / Ugello del bruciatore principale

/ Sproeikop van de hoofdbrander / Boquilla del

quemador principal / Huvudbrännarmunstycke

/ Hovedbrennerdyse / Hovedbrænder-dyse /

Pääpolttimen suutin / Dysza głównego palnika /

Tryska hlavního hořáku / Šoba glavnega gorilnika

/ Dýza hlavného horáka / Fő égőfej fúvóka / Duză

arzător principal / Дюза на главната горелка /

Mlaznica glavnog plamenika / Ana brülör memesi /

Ακροφύσιο κύριου καυστήρα / Форсунка основной

горелки / Galvenā degļa sprausla / Peapõleti düüs /

Aðalbrennari - Stútur / Pagrindinio degiklio purkštukas

Ø 0,94 mm Ø 0,83 mm Ø 0,88 mm Ø 0,94 mm

G30 (Butan / Butane) Verbrauch / Consumption /

Consommation / Consumo / Verbruik / Consumo /

Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /

Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /

Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /

Patēriņš / Tarbimine / Eyðsla / Suvartojimas

G30: 540 g/h G30: 540 g/h G30: 540 g/h G30: 540 g/h

G31(Propan / Propane) Verbrauch / Consumption /

Consommation / Consumo / Verbruik / Consumo /

Förbrukning / Forbruk / Forbrug / Kulutus / Zużycie /

Spotřeba / Poraba / Spotreba / Fogyasztás / Consum /

Разход / Potrošnja / Tüketim / Κατανάλωση / Расход /

Patēriņš / Tarbimine / Eyðsla / Suvartojimas

G31: 530 g/h G31: 530 g/h G31: 530 g/h G31: 530 g/h

2531CU-0061 7,4 kW 37,7 kg 48 x 44 cm 124 x 121 x 57 cm max. 8 kg 1,5 kg/h

max. Ø 310 mm

LANDMANN

Teileliste

Pos. Anz. Bezeichnung

1 1 Seitenwand, links

2 1 Seitenwand, rechts

3 1 Bodenplatte

4 1 Rückwand

5 1 Querstrebe

6 1 Winkelbeschlag, rechts

7 1 Winkelbeschlag, links

8 4 Laufrolle

9 1 Unterschrankblende

10 1 Brennereinheit (vormontiert)

11 2 Seitentischauﬂage, vorne

12 2 Seitentischauﬂage, hinten

13 1 Seitentisch, links

14 1 Seitentisch, rechts

15 2 Seitentischleiste

16 1 Unterschranktür

17 1 Türgriff

18 2 Reglerknopf

19 2 Brennerabdeckung

20 2 Grillrost

21 1 Warmhalterost

22 1 Fettauffangschale

23 1 Fettauffangtopf

24 1 KIT (Regler- und Schlauchset)

1 Schraubensatz mit Montagematerial

EG – Konformitätserklärung

Hiermit erklären wir, die Firma LANDMANN Germany GmbH, dass

das hier beschriebene Gas Gerät der Verordnung (EU) 2016/426

entspricht.

Die Konformität wurde durch eine Baumusterprüfung gemäß der

Norm EN 498:2012 nachgewiesen.

Durchgeführt wurde die Baumusterprüfung von der notiﬁzierten Stelle

DBI (2531).

Produktidentiﬁkationsnummer: 2531CU-0061

Für weitere Informationen wenden Sie sich bitte an unsere Service

Abteilung.

Platzierung der Gasﬂasche nach der

Benutzung

Die Gasﬂasche kann nach der Benutzung im Unterschrank

aufbewahrt werden, sofern diese die angegebenen maximal Maße

(siehe Seite 3) nicht überschreitet. Stellen Sie die Gasﬂasche in die

dafür vorgesehene Vertiefung im Wagenboden.

Platzierung der Gasﬂasche während der

Benutzung

Platzieren Sie die Gasﬂasche während der

Benutzung neben dem Grill.

Verwendung

Funktionselemente (siehe Seite 3):

A. Elektronische Zündung

B. Reglerknopf Hauptbrenner

Batterie der elektronischen Zündung

einsetzen:

Drehen Sie den den Knopf der Zündung gegen den Uhrzeigersinn ab

und setzen Sie eine AA-Batterie ein oder tauschen diese ggf. aus.

Grill in Betrieb nehmen:

1. Öffnen Sie den Deckel der Grilleinheit (1).

2. Öffnen Sie die Gaszufuhr an der Gasﬂasche

(siehe Betriebsanleitung).

3. Jeder Brenner ist mit einem eigenen Zündsystem ausgestattet und

lässt sich somit einzeln zünden.

Drücke Sie den Reglerknopf und drehen Sie diesen

gegen den Uhrzeigersinn auf die Position MAX.

Halten Sie den Reglerknopf gedrückt (2).

4. Drücken Sie den Knopf der elektronischen Zündung (3).

Ein klickendes Geräusch ist zu hören.

5. Kontrollieren Sie, ob der Brenner gezündet wurde.

Schauen Sie dafür vorsichtig durch das Grillrost,

ob Flammen aus dem Brenner schlagen.

6. Sollte der Brenner nicht gezündet haben, drücken Sie den

Reglerknopf und drehen diesen wieder in die 0-Position. Warten Sie

5 Minuten, damit sich das Gas im Brennraum verﬂüchtigen kann.

7. Hat der Brenner gezündet, wiederholen Sie die oben

genannten Schritte für die restlichen Brenner.

WARNUNG! Öffnen Sie den Deckel während des Zündvorgangs.

WARNUNG! Beugen Sie sich während des Zünden der Brenner

nicht über die Grillﬂäche.

WARNUNG! Jeder Brenner muss durch Drücken der elektronischen

Zündung einzeln gezündet werden.

WARNUNG! Sollte der Brenner nicht gezündet haben, drücken Sie

den Reglerknopf und drehen diesen wieder in die 0-Position. Warten

Sie 5 Minuten, damit sich das Gas im Brennraum verﬂüchtigen kann.

Wiederholen Sie anschließend den Zündvorgang.

Grill außer Betrieb nehmen:

1. Schließen Sie die Gaszufuhr an der Gasﬂasche

(siehe Betriebsanleitung).

2. Drücken Sie den Reglerknopf und drehen Sie diesen im

Uhrzeigersinn auf die 0-Position.

TRITON 2.0 5

LANDMANN

EC – Declaration of Conformity

We, LANDMANN Germany GmbH, hereby declare that the gas

appliance described here complies with EU regulation 2016/426.

Conformity has been veriﬁed by a type examination according to EN

498:2012.

The type examination was carried out by the notiﬁed body DBI (2531).

Product identiﬁcation number: 2531CU-0061

Please contact our service department for further information.

Part list

Item Qty. Part name

1 1 Side frame, left

2 1 Side frame, right

3 1 Cart base

4 1 Rear panel

5 1 Front panel strut, top

6 1 Grease catchment tray, right

7 1 Grease catchment tray, left

8 4 Rollers

9 1 Front panel strut, bottom

10 1 Barbecue unit, pre-assembled

11 2 Side rack bracket, front

12 2 Side table bracket, rear

13 1 Side table, left

14 1 Side table, right

15 2 Side table bar

16 1 Lower cupboard door

17 1 Door handle

18 2 Adjusting knob

19 2 Flame tamer

20 2 Cooking grill

21 1 Warming rack

22 1 Grease tray

23 1 Fat catcher tray

24 1 KIT (Regulator & Hose set)

1 Screw set with assembly material

Placement of the gas cylinder after use

The gas cylinder can be stored in the base cabinet after use, provided

that it does not exceed the speciﬁed maximum dimensions (see

page3). Place the gas cylinder in the recess provided for this purpose

in the base.

Placement of the gas cylinder during use

Position the gas cylinder next to the barbecue during use.

Utilisation

Functional elements (see page 3):

A. Electronic ignition

B. Main burner control knob

Replacing the electronic ignition battery:

Turn the electronic ignition button anti-clockwise and insert or replace

an AA battery.

Starting up the barbecue:

Open the lid on the grill unit (1).

2. Open the gas supply on the gas cylinder (see operating manual).

3. Each burner has its own ignition system and they

can therefore be ignited individually.

Press the control knob and turn it anti-clockwise to the

MAX position. Hold down the control knob (2).

4. Press the electronic ignition button (3).

You should hear a clicking sound.

5. Check whether the burner has been ignited. Carefully look

through the cooking grill to see if ﬂames come out of the burner.

6. If the burner has not ignited, press the control knob and turn it

back to the 0 position. Wait for 5 minutes to allow the gas in the

combustion chamber to dissipate. Then repeat the ignition process.

7. If the burner has ignited, repeat the above

steps for the remaining burners.

WARNING! Open the cover during the ignition process.

WARNING! Do not bend over the cooking area when igniting the

burners.

WARNING! Each burner must be ignited individually by pressing

the electronic ignition.

WARNING! If the burner has not ignited, press the control knob

and turn it back to the 0 position. Wait for 5 minutes to allow the gas in

the combustion chamber to dissipate. Then repeat the ignition process.

Switching off the barbecue:

1. Close the gas supply on the gas cylinder (see operating manual).

2. Press the control knob and turn it clockwise to the 0 position.

TRITON 2.0 7

LANDMANN

Nomenclature

Pos. Nbre. Désignation

1 1 Paroi latérale, gauche

2 1 Paroi latérale, droite

3 1 Plaque de sol

4 1 Paroi arrière

5 1 Traverse

6 1 Équerre angulaire, droite

7 1 Équerre angulaire, gauche

8 4 Galet de roulement

9 1 Panneau d‘infrastructure

10 1 Module de brûleur (prémonté)

11 2 Support de grille latérale, avant

12 2 Support de table latérale, arrière

13 1 Table latérale, gauche

14 1 Table latérale, droite

15 2 Baguette de tablette latérale

16 1 Porte de placard inférieur

17 1 Poignée de porte

18 2 Bouton de réglage

19 2 Couvercle pour le brûleur

20 2 Grille de cuisson

21 1 Grille de maintien au chaud

22 1 Bac récupérateur de graisse

23 1 Plateau récupérateur de graisse

24 1 KIT (lot ﬂexible et régulateur)

1 Jeu de vis avec matériel de montage

Déclaration de conformité CE

Nous, la société LANDMANN Germany GmbH, déclarons par la

présente que l'appareil au gaz décrit ici est conforme au règlement

(UE) 2016/426.

La conformité a été prouvée par un examen de type conformément

aux normes EN 498:2012.

L'examen de type a été effectué par l'organisme notiﬁé DBI (2531).

Numéro d'identiﬁcation du produit: 2531CU-0061

Pour de plus amples informations, s'adresser à notre département

service.

Placement de la bouteille de gaz après

l'utilisation

La bouteille de gaz peut être entreposée dans le meuble inférieur après

l'utilisation dans la mesure où elle ne dépasse pas les dimensions

maximales prescrites (voir page 3). Placer la bouteille de gaz dans le

renfoncement prévu à cet effet sur le fond du chariot.

Placement de la bouteille de gaz pendant

l'utilisation

Placer la bouteille de gaz à côté du barbecue pendant l‘utilisation.

Utilisation

Éléments fonctionnels (voir page 3):

A. Allumage électronique

B. Bouton de régulateur du brûleur principal

Insérer la batterie de l'allumage

électronique:

Tourner le bouton de l'allumage dans le sens anti-horaire et insérer

une batterie AA ou la remplacer le cas échéant.

Mettre le barbecue en service:

Ouvrir le couvercle de l'unité du barbecue (1).

2. Ouvrir l'alimentation en gaz sur la bouteille

de gaz (voir instructions de service).

3. Chaque brûleur est équipé d'un système d'allumage

et peut ainsi être allumé individuellement.

Appuyer sur le bouton du régulateur et le tourner

dans le sens anti-horaire sur la position MAX.

Maintenir le bouton du régulateur enfoncé (2).

4. Appuyer sur le bouton de l'allumage électronique (3).

Un cliquètement se fait entendre.

5. Contrôler si le brûleur a été allumé. Regarder avec précaution

par la grille si des ﬂammes sortent du brûleur.

6. Si le brûleur ne s'est pas allumé, appuyer sur le

bouton du régulateur et le tourner de nouveau en

position 0. Attendre 5 minutes aﬁn que le gaz puisse

se volatiliser dans la chambre de combustion.

7. Si le brûleur s'est allumé, réitérer les étapes

susmentionnées pour les brûleurs restants.

AVERTISSEMENT ! Ouvrir le couvercle pendant la procédure

d'allumage.

AVERTISSEMENT! Ne pas ne pencher au-dessus de la surface du

barbecue pendant l'allumage des brûleurs.

AVERTISSEMENT!Chaquebrûleurdoitêtrealluméindividuellement

par pression sur l'allumage électronique.

AVERTISSEMENT! Si le brûleur ne s'est pas allumé, appuyer sur le

bouton du régulateur et le tourner de nouveau en position 0. Attendre

5 minutes aﬁn que le gaz puisse se volatiliser dans la chambre de

combustion. Réitérer ensuite la procédure d'allumage.

Mettre le barbecue hors service:

1. Fermer l'alimentation en gaz sur la bouteille

de gaz (voir instructions de service).

2. Appuyer sur le bouton du régulateur et le tourner dans le sens

horaire sur la position 0.

TRITON 2.0 9

LANDMANN

Elenco dei pezzi

Pos. Quant. Descrizione

1 1 Telaio laterale, a sinistra

2 1 Telaio laterale, a destra

3 1 Base del carrello

4 1 Pannello posteriore

5 1 Montante per pannello frontale, in alto

6 1 Bacinella raccogligrassi, a sinistra

7 1 Bacinella raccogligrassi, a destra

8 4 Rotelle

9 1 Montante per pannello frontale, in basso

10 1 Unità barbecue, preassemblata

11 2 Supporto laterale, anteriore

12 2 Supporto per mensola laterale, posteriore

13 1 Mensola laterale, sinistra

14 1 Mensola laterale, destra

15 2 listello ripiano laterale

16 1 Sportello armadietto inferiore

17 1 Maniglia dello sportello

18 2 Manopola di regolazione

19 2 Copertura del bruciatore

20 2 Griglia di cottura

21 1 Griglia termostatica

22 1 Bacinella raccogligrassi

23 1 Cassetto raccogligrassi

24 1 KIT (set regolatore & ﬂessibili)

1 Set di viti e materiale di montaggio

Dichiarazione di conformità CE

Con la presente, noi, la ditta LANDMANN Germany GmbH, dichiariamo

che l'apparecchio qui descritto corrisponde alla normativa (CE)

2016/426.

La conformità è stata dimostrata attraverso una prova di omologazione

secondo le normative EN 498:2012.

La prova di omologazione è stata eseguita dall'ente notiﬁcata DBI

(2531).

Codice di identiﬁcazione prodotto: 2531CU-0061

Per ulteriori informazioni prego rivolgetevi al nostro reparto assistenza.

Posizionamento della bombola del gas dopo

l'uso

Dopo l'uso, la bombola di gas può essere conservata nell'armadio

inferiore se questa bombola non supera le dimensioni massime

indicate (vedi pagina 3). Posizionare la bombola di gas nell'apposita

cavità del pavimento del carrello.

Posizionamento della bombola del gas

durante l'uso

Durante l'uso, posizionare la bombola di gas accanto al barbecue.

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Parrilla de Landmann

Landmann

Landmann Black Dog 28 Manual de usuario

Landmann

Landmann Grill Chef 0423 Manual de usuario

Landmann

Landmann 590501 Manual de usuario

Landmann

Landmann Miton PTS 3.1 Instrucciones de uso

Landmann

Landmann 42135 Manual de usuario

Landmann

Landmann EG-II-590 Manual de usuario

Landmann

Landmann Triton PTS 6.1+ Blue Edition Manual de usuario

Landmann

Landmann Avalon PTS Plus 5.1 Plus 12122 Instrucciones de uso

Landmann

Landmann Avalon series Manual de usuario

Landmann

Landmann Triton PTS 2.0 Manual de usuario

Landmann

Landmann 12781 Manual de usuario

Landmann

Landmann Triton PTS 3.0 Instrucciones de uso

Landmann

Landmann REXON 3.1 Manual de usuario

Landmann

Landmann Grill Chef Wagon BBQ Manual de usuario

Landmann

Landmann Atracto Instrucciones de uso

Landmann

Landmann Avalon PTS Plus 3.1 12121 Instrucciones de uso

Landmann

Landmann LANDMAN 11811 Manual de usuario

Landmann

Landmann Avalon series Manual de usuario

Landmann

Landmann Rexon PTS 3.0 Manual de usuario

Landmann

Landmann 12975 Manual de usuario

Landmann

Landmann 525105 Manual de usuario

Landmann

Landmann Pantera 3.0 Manual de usuario

Landmann

Landmann 11901 Manual de usuario

Landmann

Landmann GG-II-620 Manual de usuario

Manuales populares de Parrilla de otras marcas

Orbegozo

Orbegozo GR 2300 Manual de usuario

bora

bora PT11 Manual de usuario

Klarstein

Klarstein 10031664 Manual de usuario

Garland

Garland MWE3W Manual de usuario

Char-Broil

Char-Broil 463722714 Manual de usuario

Nexgrill

Nexgrill 720-0830HK Manual de usuario

Kenmore

Kenmore 415.16123800 Manual de usuario

Camp Chef

Camp Chef PG24CLAU Manual de usuario

Tucker Barbecues

Tucker Barbecues GTR Series Instrucciones de montaje

Monogram

Monogram ZGG540NCP1SS Manual de usuario

Equipex

Equipex Sodir Savoy Manual de usuario

Gaggenau

Gaggenau VR 414 610 Manual de usuario

Miele

Miele KM 408-1 Manual de usuario

George Foreman

George Foreman GGR50B Manual de usuario

AOG

AOG T series Manual de usuario

Gorenje

Gorenje TG2000CB Manual de instrucciones

Weber

Weber Genesis Silver-B Permamount NG 051701 Manual de usuario

Glen

Glen SA 3037 Manual de usuario
