Kuppersbusch 503187 Manual

Support Technical Information T5-85-05

Responsible: Uwe Laarmann Tel.: (0209) 401 732

Date: 17.07.2012 Fax: (0209) 401 743



Internal use only

Modification instructions for the new control unit,

spare part no. 503187

Models concerned

EDIP607.0E 1. Model with no circuit board

EDIP607.0E 2. Model with a circuit board

EDIPEM >approx. 1990 with a circuit board

Z

The pictures are shown as examples and may vary for the individual models.

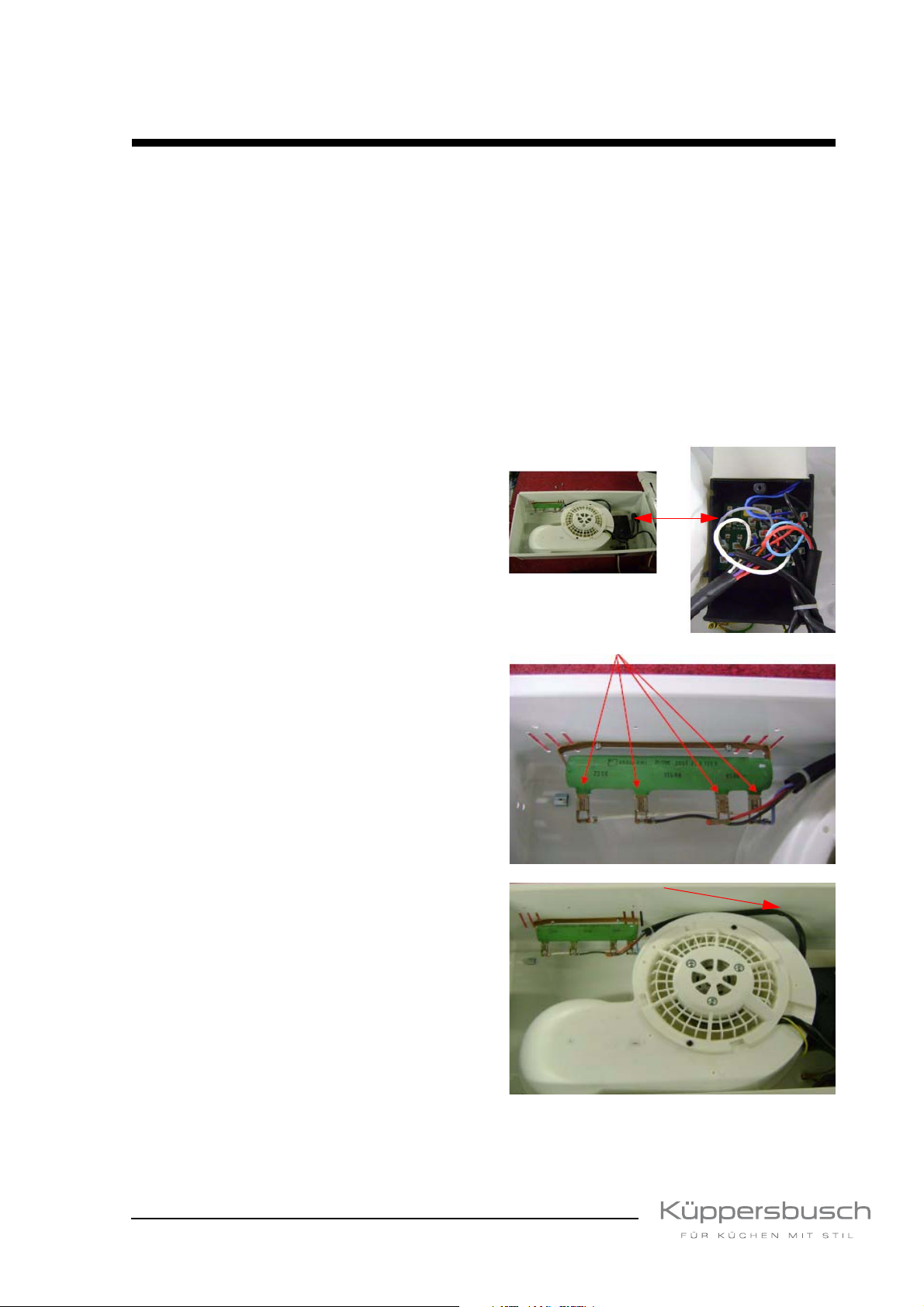

1. Remove all the plug connections from the

electronic circuit board.

2. Disconnect the 4 wires from the green resistor.

3. Remove all the green resistor wiring.

2/3 T5-85-05

Internal use only

New control unit (spare-part no. 503187)

• If you have an appliance WITHOUT a circuit

board, please carry out steps 4, 5 and 6.

• If you have an appliance WITH a circuit

board, 4, 5 and 6 will not apply. Commence

with step 7.

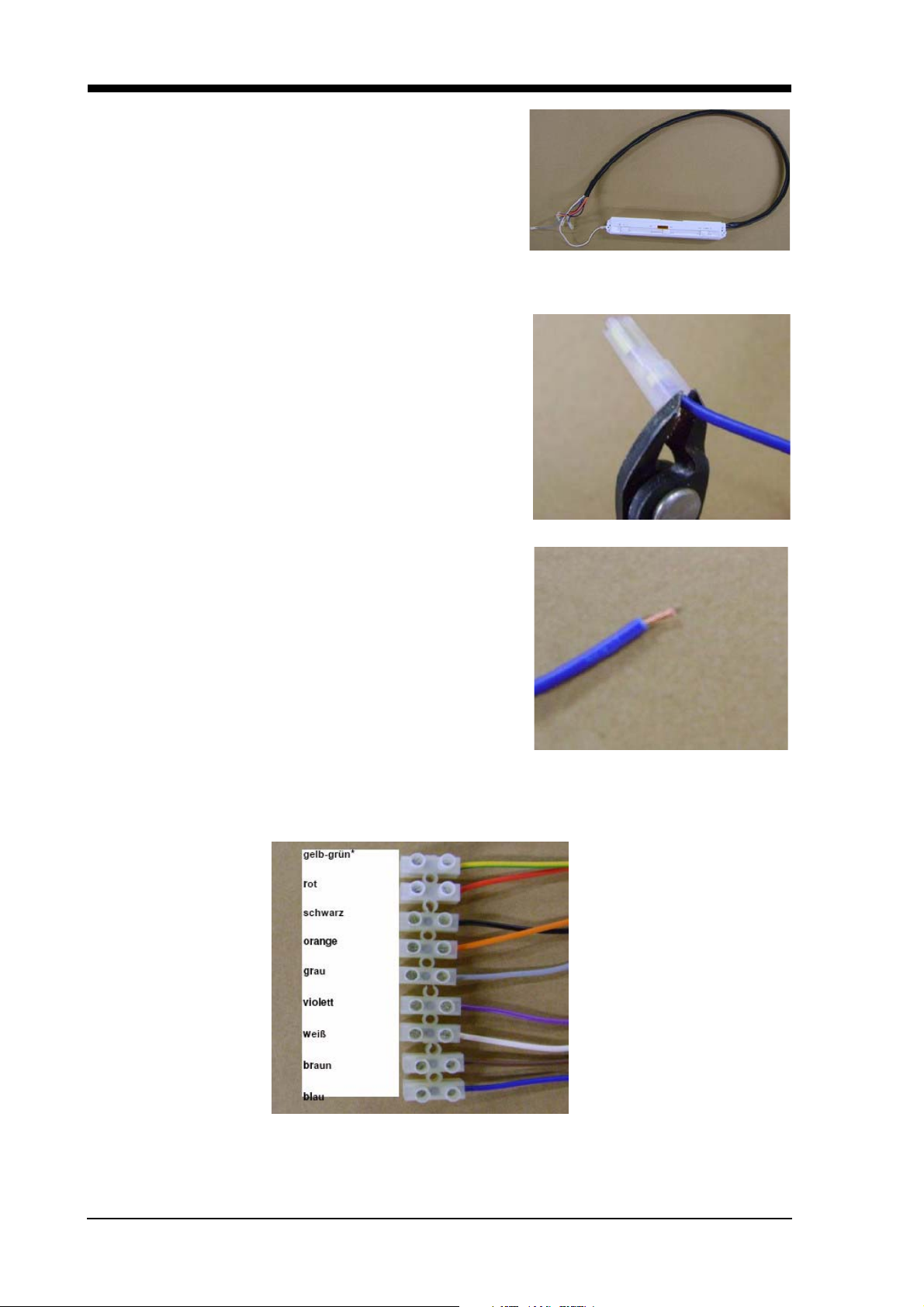

4. Cut the plug connection for the new control unit.

5. Cut approx. 5 mm off the sheath and expose the

wires.

6. Connect all the wires to the new control unit as shown in the adjacent illustration.

from the internal

wiring system

from

the new

control unit

T5-85-05 3/2

Internal use only

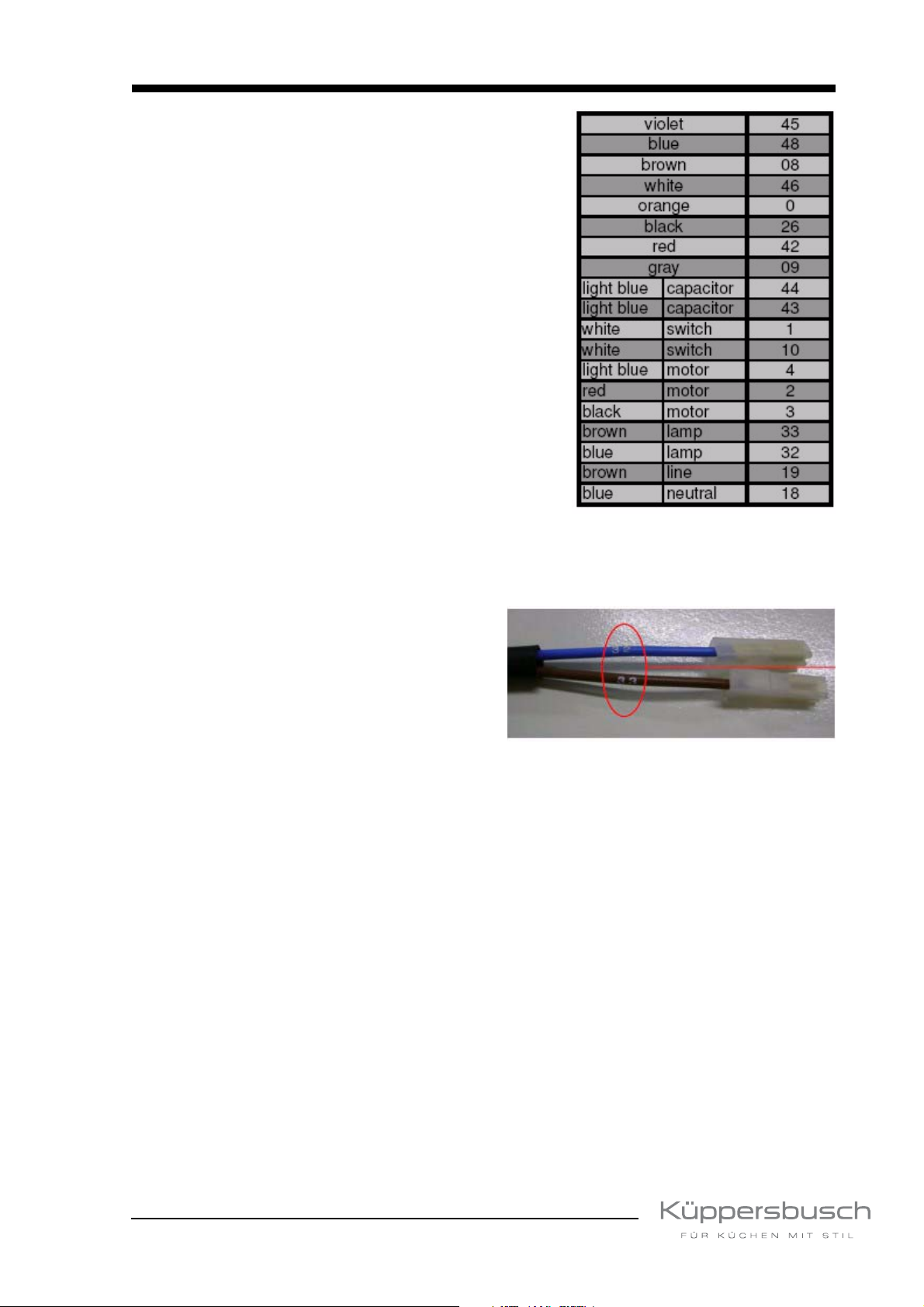

7. Connect the cables to the circuit board as shown

on the adjacent chart.

Caution!

8. Take special care not to mix up the cables for the

mains connection (18/19) and the lamp cables

(32/33). Check this with the numbers on the lamp

cables.
