Kramer 80903 Manual de usuario
SISTEMA FISSAGGIO | FIXING SYSTEM
AREA DI SICUREZZA | SAFE AREA
Montaggio : dopo l'installa ione verificare tutti i serraggi dei bulloni.
Spa io libero : rispettare le distan e indicate in figura.
Mounting : after installation, check all the tightening of the bolts
Safe area : respect the distanced indicated in figure.
PAG 1 :
- INFORMAZIONI GENERALI
- SISTEMA DI FISSAGGIO
- AREA DI SICUREZZA
PAG 2 :
- SEQUENZA DI MONTAGGIO
PAGE 1 :
- General Info
- Fixing system
- Safe area
PAGE 2 :
- Mounting steps
ISTRUZIONI DI MONTAGGIO E POSA
ASSEMBLY INSTRUCTION
GEBRAUCHSANLEITUNGEN
INSTRUCTIONS DE MONTAGE ET POSE
150 cm
150 cm
Dado M10
Nut M10
Tappino
copridado
Caps
TPSEI 10x35
Flat head bolt M10x35 mm
Ghiera copridado
Caps
150 cm
Ranella M10
Washer M10
Staffa a "L"
"L" brackets
KRAMER srl
Via Laghi, 56/A - 36056 Te e sul Brenta (VI)
TEL: +39 0424 562393 - FAX: +39 0424 560991
EMAIL : commerciale@kramer-co.com
Parete posteriore e panca interna
Back wall and inside bench
Fissaggio al terreno
Installation in the ground

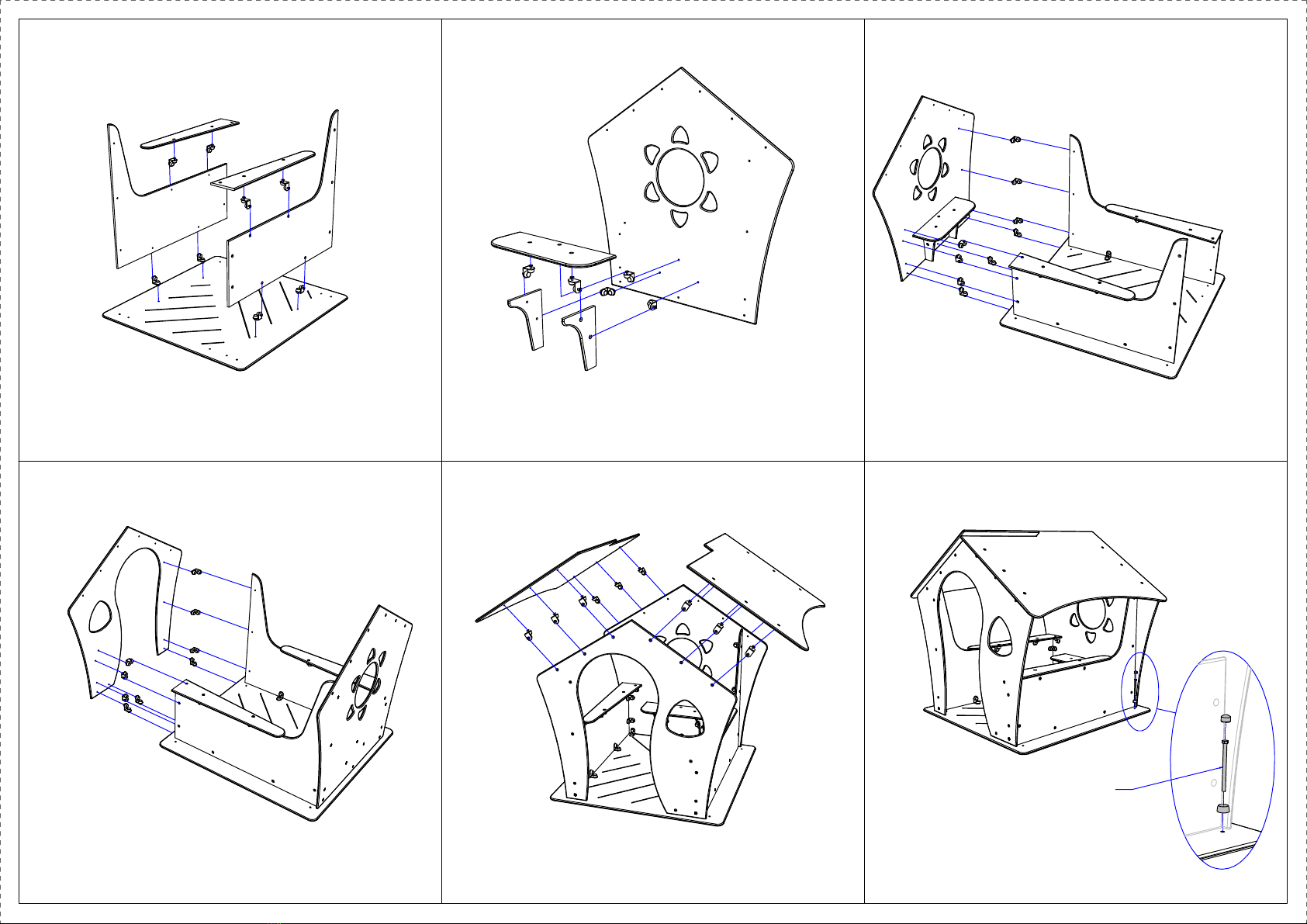

STEP 5STEP 4
Unione struttura e tetto
Join the structure with the roofs
STEP STEP 3
Pavimentazione e pareti laterali con mensole
Floor and side walls with shelves
Unione pavimentazione e parete posteriore
Join the floor and rear wall
STEP 6
Unione struttura e parete frontale
Union structure and front wall
STEP 1
Viteria per fissaggio al terreno
NON fornita
Bolt DO NOT supplied
