Korg SP-200 Manual de usuario

SP-200

Digital Piano

Black

Rose Silver

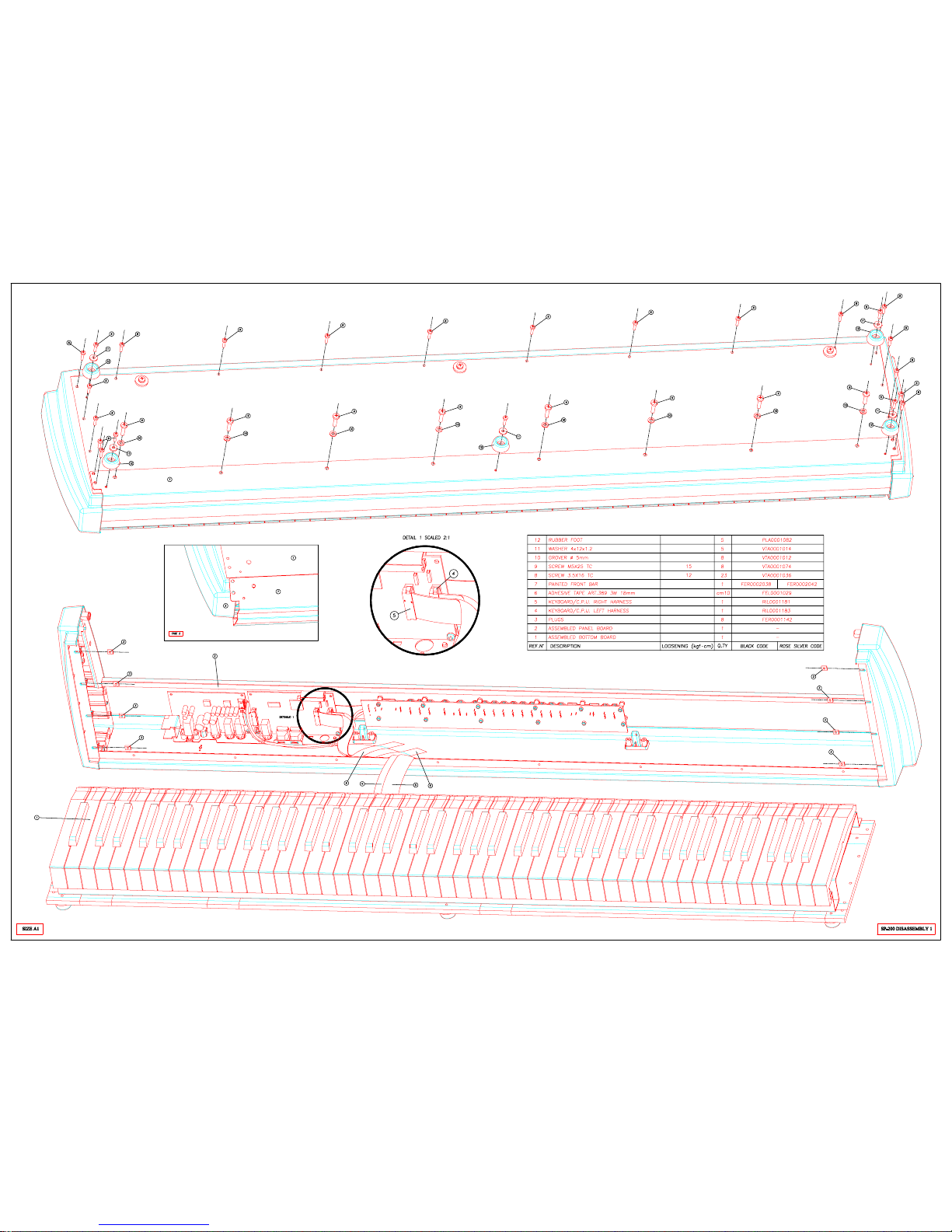

Service Manual

SP-200 Specifications

Keyboard 88 notes, velocity sensitive, with hammer-action simulation.

Touch selection Light, normal, heavy.

Tuning Transpose, fine tuning, temperament (equal, kirnberger, werckmeister).

Sound generation Stereo PCM system.

Polyphony 60 notes (max). The use of 2-oscillator sounds, the layer mode and/or the reverb or

chorus reduces the maximum number of simultaneous notes.

Sounds 30 sounds in ROM.

Effects Reverb, chorus (3 levels each).

Demo 30 incorporated demos.

Metronome Tempo, time signature, accent and volume controls.

Pedal Damper (included). Half-pedalling supported with korg DS1H (optional).

Connections Audio output (OUTPUT L/MONO, R), headphones, midi (IN, OUT), damper.

Controls Power switch, master volume, reverb, chorus, touch, transpose/function, bank,

sound selectors, tempo, metronome, demo.

Power supply DC12V, 500mA, center negative barrel, AC adapter (included).

Power consumption 5 Watt.

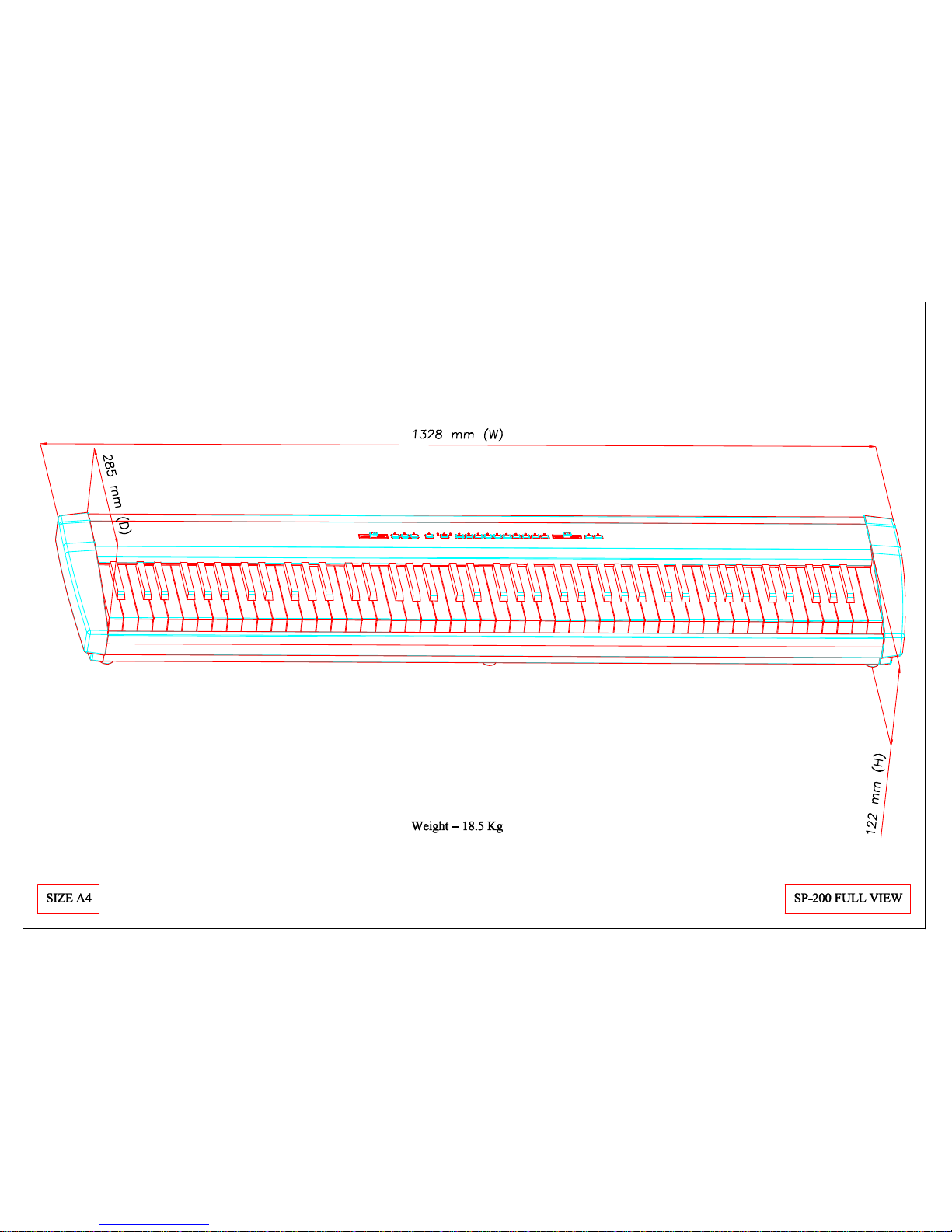

Dimensions (W x D x H) 52.3 x 11.2 x 4.8 inch (1328 x 285 x 122 mm).

Weight 40.7 lbs (18,5 kg).

Accessories DC12V, 500mA, center negative barrel, AC adapter; damper pedal; music stand (all

included).

Options DS 1H - damper pedal with half-pedal control.

Sounds processed with INFINITY™.

Korg reserves the right to change the specifications without notice.

SAM9753

SR=31.25KHz

64M (4Mx16) MASK ROM

2*74HC238

MK0-10

BR0-10

ROW0-2

KBIO

BR0-4

MK0-4

T0-7

S0-7

BR0-4

MK0-4

BR5-10

MK5-10

T0-7

CS0WR RD

8MHz

24Bit DAC

PCM1716

FILTER

8 CH. MUX

ADCIN

KEYBOARD

PANEL

MEDIA SELECT

32Kx16 STATIC

RAM

3V3

RESET

A0-A16

24Bit ADC

AK5353

MAIN SW

+5VA

3V3 +3.3V

REG.

+5VA

REG.

MUTE

GPIO3-4

GPIO0-1

MODEL

SELECT

MAIN BOARD

KIP2051

Level

traslator

T.C.

SELECT

TEMPO SLIDER

WHEEL

MIC. VOL.

PART1 VOL.

PART2 VOL

GPIO2

74VHC139

4-32M FLASH

A22-A23

CS0

CS1

Level

traslator

Fin/2

CLBD

DABDO

WSBD

DACLK

DAAD

PC CLK 1MHz

MIDI/PC

PANEL

BOARD

17 SW

19 LEDs

S03-07

BR01-4

MK01-4

TEMPO

= NOT USED

88 KEYS FATAR KEYBOARD

TP30

422

I/F

GND

MIDI

PEDALS

MIDI/PC

PC910K

Level

traslator

WA0-23

WD0-15

MASTER VOLUME

ASSEMBLED ON

PANEL BOARD

OUT

L/M

+5V

REG

+9V

REG

OUTPUT BOARD

OUT

2MHz

CS1

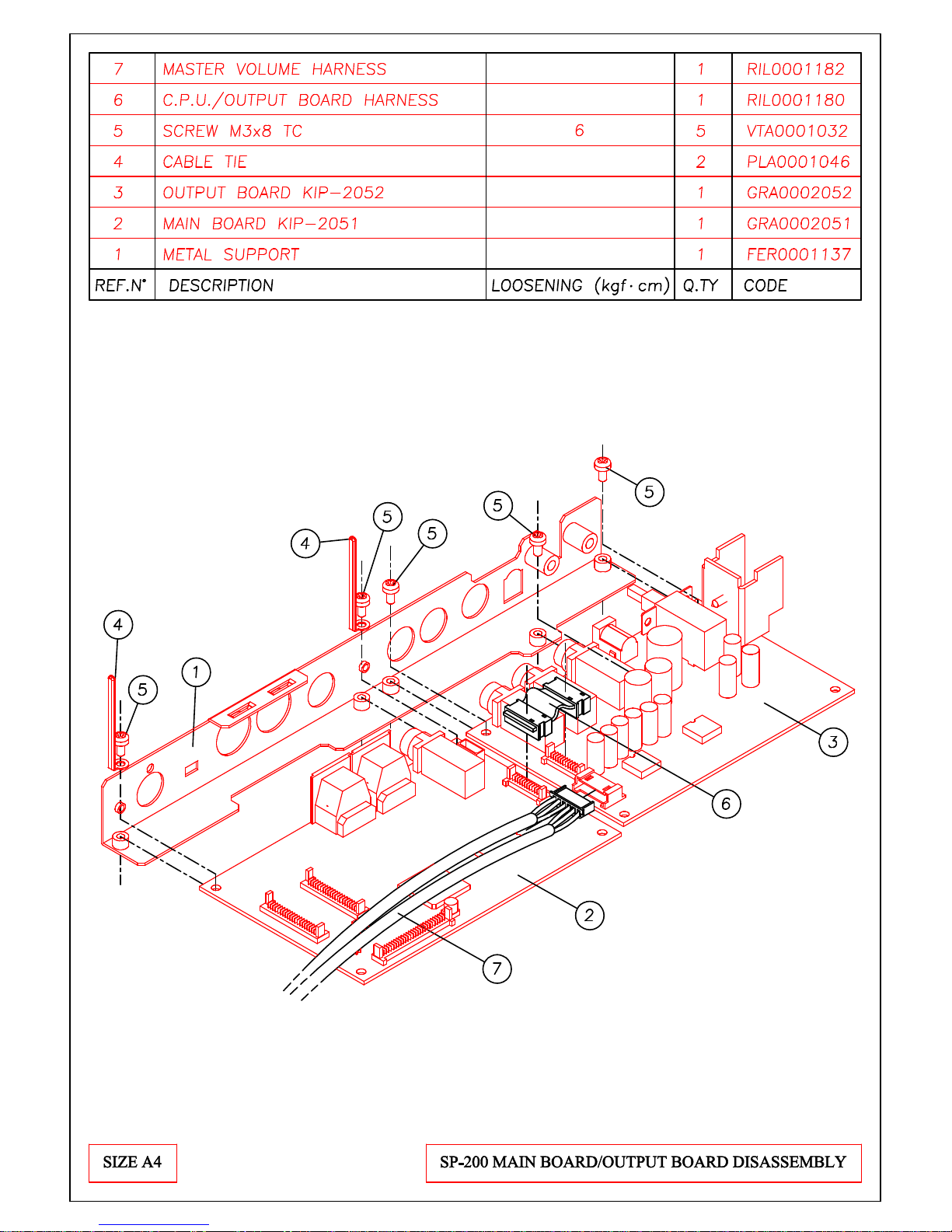

KIP-2052

KIP-2050

CON8

CON6CON7

CON5 CON1 CON2 CON3CON9

SW1

CN5 CN6 CN2

CN3

VR5

VR1

CN1

SW1

IC1

IC2

CN4 CN2 CN3

IC4

IC18

IC14

IC6,7

IC12

IC10

IC13

IC3

IC4

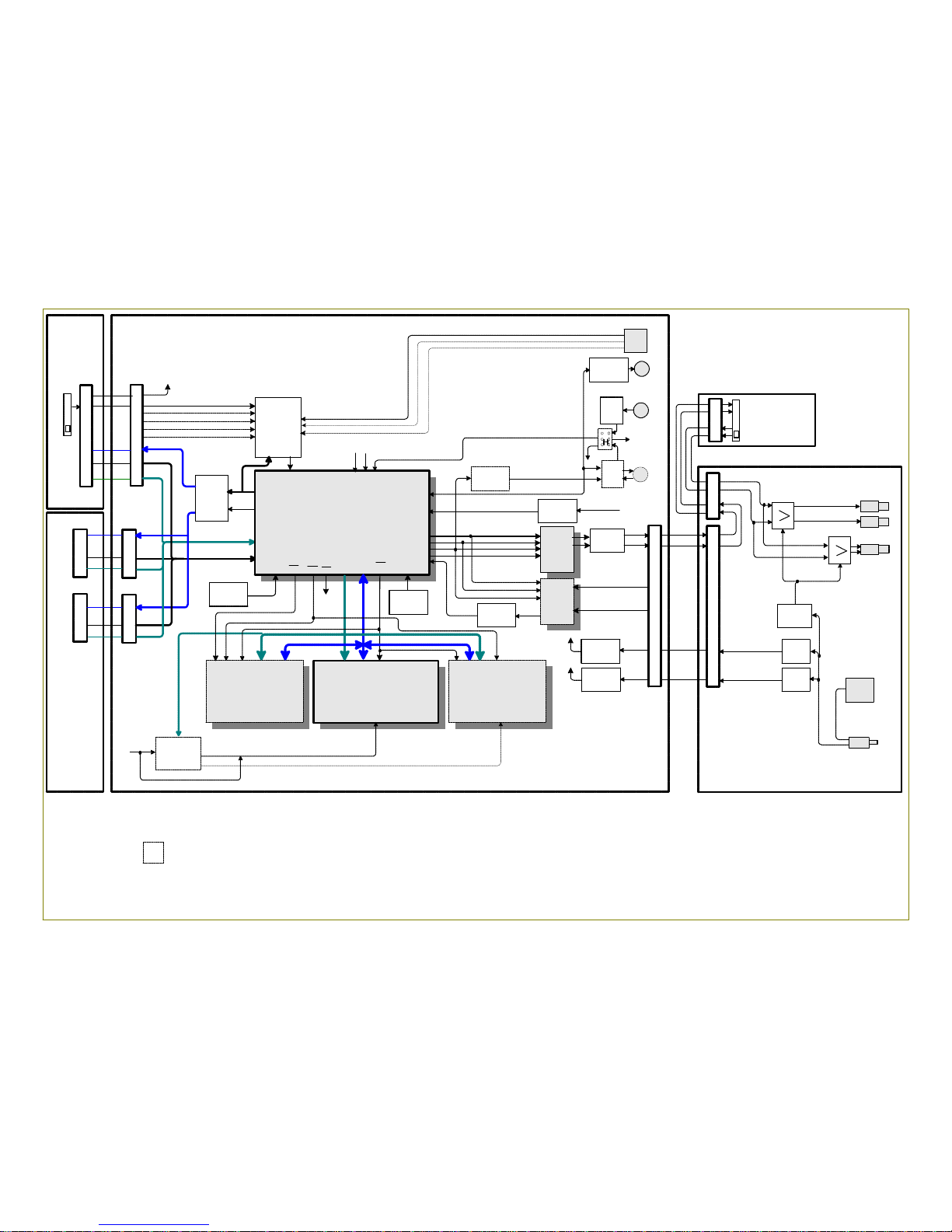

SP200 BLOCK DIAGRAM
