Konig & Meyer T-Model LED FlexLight Manual de usuario

12247 Notenpultleuchte

»T-Model LED FlexLight«

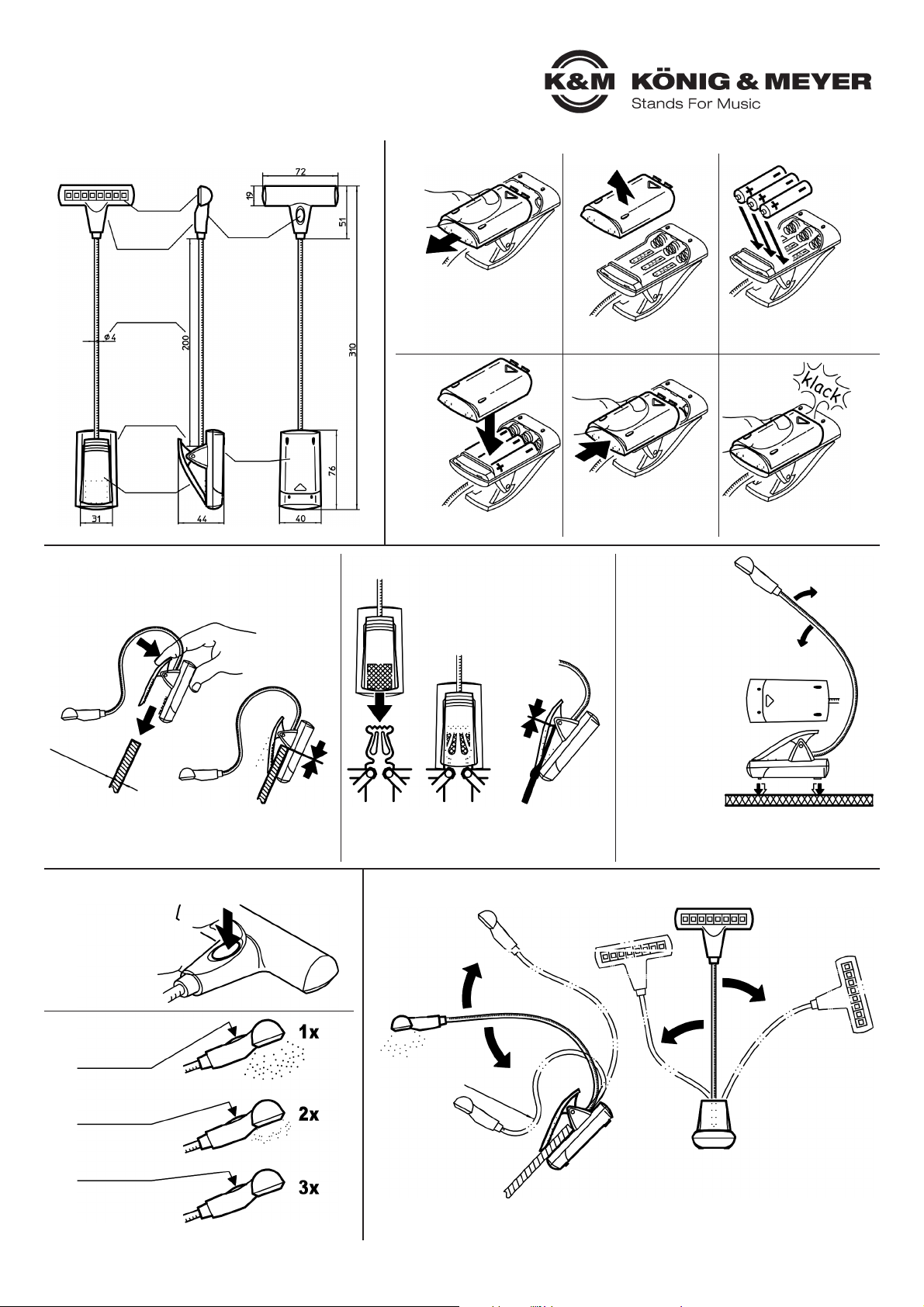

1. Ausstattung & Abmessungen 2. Batterien/Akkus einsetzen oder wechseln

3.a an PLATTEN 3.b an K&M-NOTENKÖPFEN 3.c auf TISCHEN

3.c und ABLAGEN

3. Lampe platzieren

4. Licht Ein- und Ausschalten

Beide Leuchtenköpfe sind unabhängig voneinander schaltbar 5. Leuchtenkopf einstellen

2.a

Batteriefachdeckel entriegeln:

Deckel zunächst mit dem

Daumen (ca. 6mm) in Richtung

des Pfeiles schieben.

3.a.1

Klammer drücken und über

die Notenpult- oder sonstige

Platte (max.25mm) schieben...

Durch mehrfaches Betätigen

des Druckknopfes wird die

Lichtstärke gesteuert:

Durch den hochflexiblen Schwanenhals kann der

Lichtkegel im Handumdrehen in wirklich jede gewünschte

Position gebracht werden - und hält diese auch auf Dauer.

Grundstellung = Licht AUS

Schaltzyklus beginnt erneut

1x schalten

= Volle Leuchtkraft

2x schalten

= Verminderte Leuchtkraft

3x schalten

= Licht geht wieder AUS

3.a.2

...bis die Platte am unteren

Anschlag der Klammer

innen anstößt

3.b.1

Klammer drücken und über

die mittige platzierte Lyra

des Notenkopfes schieben...

3.b.2

...bis die Platte am

oberen Anschlag

innen anstößt

3.c.2

Für die optimale Balance ggf.

den Schwanenhals mitsamt

Leuchtkopf etwas korrigieren

3.c.1

Lampenfuß auf

eine ebene

Unterlage stellen.

Vier Auflagepunkte

sorgen für einen

wackelfreien Stand

2.b

Entriegelten Deckel abheben

2.c

Drei Batterien (AAA-1,5V) bzw.

Akkus (AAA-1,2V) einlegen;

(bitte Polung +/- beachten)

2.e

Deckel mit dem Daumen ge-

gen die Öffnung schieben - bis

die beiden Haken einrasten

2.f

Nach dem hörbaren Einrasten

des Deckels Festsitz prüfen

2.d

Deckel wieder auflegen

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

12247-000-55 9/17

Leucht-

dioden

Leuchten-

kopf

Schwanen-

hals

Standfuß

Klammer

0-25 mm

Druck-

knopf

mit 2

Schalt-

stufen

Batterie-

fach

(3 x AAA)

max. 25 mm

R min. 20 mm

12247 Music stand light

»T-Model LED FlexLight«

KÖNIG & MEYER GmbH & Co. KG

Kiesweg 2, 97877 Wertheim, www.k-m.de

12247-000-55 9/17

Light

diodes

Light

head

Goose-

neck

Base

Clamp

0-25 mm

Press

button

with 2

switch

levels

Battery

case

(3 x AAA)

max. 25 mm

R min. 20 mm

By repeated pressing of the

press button the

brightness is controlled:

Initial position = Light OFF

The switching cycle begins again

Press 1x

= full brightness

Press 2x

= less brightness

Press 3x

= Light is turned OFF

1. Equipment & Dimensions 2. Batteries/rechargeable batteries insert or change

3.a to the PLATES 3.b to K&M-NOTE HEADS 3.c on TABLES

3.c and TRAYS

3. Placement of the lamp

4. Turn Light On/Off

Both light heads can be turned on or off independently of each other

5. Adjust the Light Head

2.a

Battery case lid:

Slide the lid with your thumb

(approx. 6 mm) in the direction

of the arrow.

3.a.1

Press the clamp and slide the

music desk or other plate

(max. 25 mm)...

The highly flexible gooseneck can be used to quickly place

the light in the desired position - and it will stay there until it

is adjusted again.

3.a.2

...until the plate reaches

the inside of the lower end

of the clamp

3.b.1

Press the clamp and slide

the Lyra placed in the middle

of the note head...

3.b.2

...until the plate rea-

ches the inside of the

upper end of the clamp

3.c.2

To attain optimal balance

adjust the gooseneck and the

light head a bit

3.c.1

Place the lamp foot

/base on a level

surface. Four

points of support

ensure stability

2.b

Unlock the lid and lift

2.c

Insert three batteries (AAA-1.5V) i.e.

rechargeable batteries (AAA-1.2V);

(please pay attention to the polls +/-)

2.e

Slide the lid with your thumb

over the opening until both

hooks click into place

2.f

After the “click” ensure

that the lid is securely in place

2.d

Place the lid on the compartment
