TALADRO DE MESA
TRAPANO DA BANCO
PTBM 500
Tischbohrmaschine
Bedienungs- und Sicherheitshinweise
bench drill
Operation and Safety Notes
Taladro de mesa
Instrucciones de utilización y de seguridad Trapano da banco
Indicazioni per l’uso e per la sicurezza
E-3470_Table_Drill_PTBM500_Cover_LB5.indd 2 17.03.2008 16:22:41 Uhr
Ofrecido por www.electromanuales.com
ES Instrucciones de utilización y de seguridad Página 5
IT/MT Indicazioni per l’uso e per la sicurezza Pagina 15
GB/MT Operation and Safety Notes Page 25
DE/AT Bedienungs- und Sicherheitshinweise Seite 35
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend
mit allen Funktionen des Gerätes vertraut.
Before you begin reading this information, please unfold the page with the illustrations and familiarize
yourself with all functions of the tool.
Prima di leggere aprire la pagina con le immagini e prendere confidenza con le diverse funzioni
dell’apparecchio.
Antes de empezar a leer abra la página que contiene las imágenes y, en seguida, familiarícese
con todas las funciones del dispositivo.
E-3470_Table_Drill_PTBM500_Cover_LB5.indd 3 17.03.2008 16:22:41 Uhr
Ofrecido por www.electromanuales.com

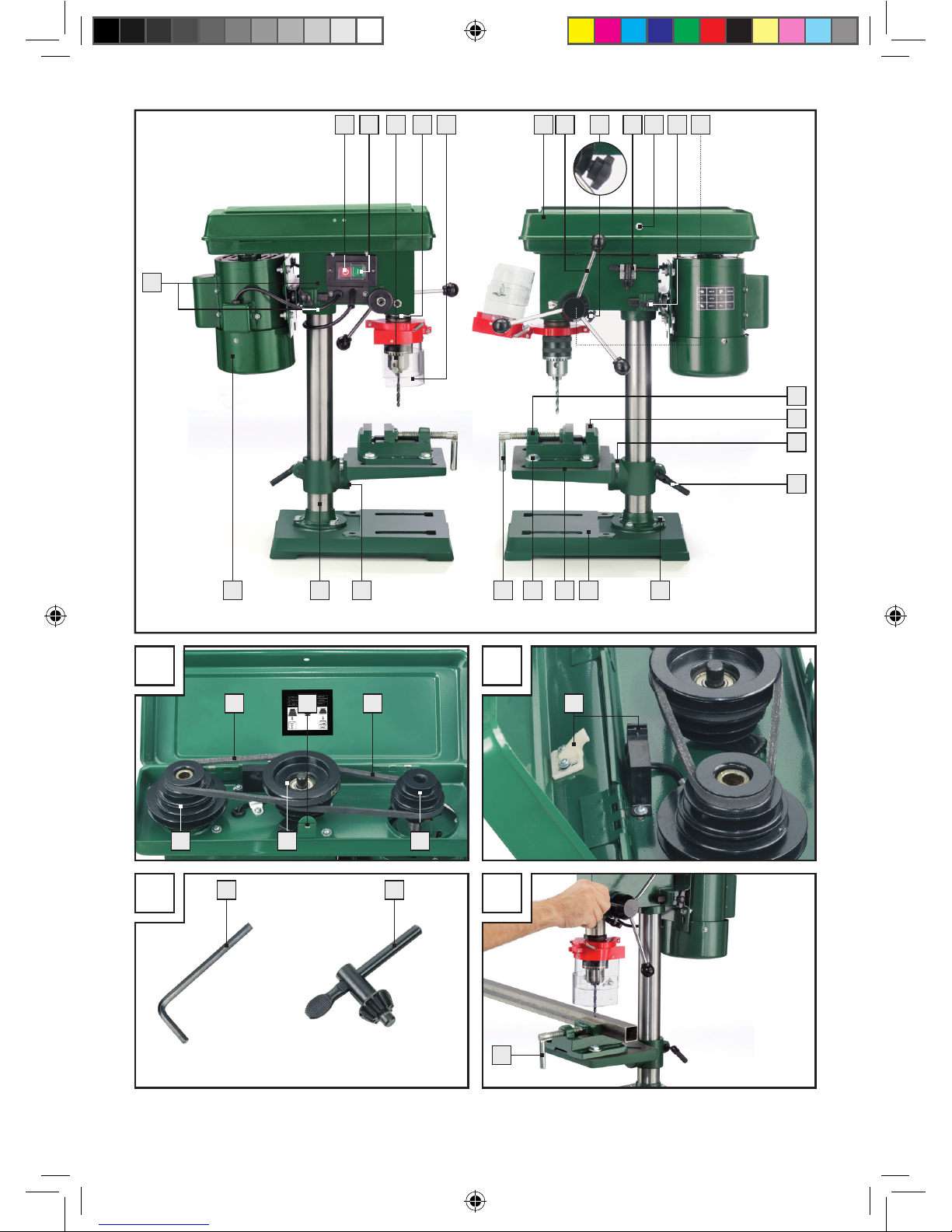

1 2 3 4 5 6 7 8 11 12
13
15
16
18 17192023 2224
31
10
A
25
1028 28
B
CD
29
2627
3230
9
21
14
21
E-3470_Table_Drill_PTBM500_Cover_LB5.indd 4 17.03.2008 16:22:47 Uhr
Ofrecido por www.electromanuales.com
E-3470_Table_Drill_PTBM500_Cover_LB5.indd 5 17.03.2008 16:22:47 Uhr
Ofrecido por www.electromanuales.com
E-3470_Table_Drill_PTBM500_Cover_LB5.indd 6 17.03.2008 16:22:47 Uhr
Ofrecido por www.electromanuales.com
5ES
Índice
Introducción
Uso adecuado ..............................................................................................................Página 6
Componentes................................................................................................................Página 6
Contenido......................................................................................................................Página 7
Datos técnicos...............................................................................................................Página 7
Indicaciones de seguridad
Trabajo seguro..............................................................................................................Página 8
Indicaciones de seguridad específicas para taladros de mesa...............................Página 9
Manejo
Montaje.........................................................................................................................Página 10
Colocar el taladro de mesa.........................................................................................Página 11
Instalación y puesta en marcha ..................................................................................Página 11
Comprobar la correa trapezoidal ..............................................................................Página 11
Tensar la correa trapezoidal .......................................................................................Página 11
Ajustar el número de revoluciones..............................................................................Página 11
Regular la mesa de taladrado.....................................................................................Página 12
Seleccionar profundidad de la broca ........................................................................Página 12
Cambiar /tensar la herramienta .................................................................................Página 12
Tensar la pieza de trabajo en el tornillo de banco ...................................................Página 12
Conectar y desconectar el taladro de mesa..............................................................Página 12
Taladrar.........................................................................................................................Página 12
Trabajar materiales/Ejemplo......................................................................................Página 13
Mantenimiento y limpieza.........................................................................Página 13
Eliminación ..............................................................................................................Página 13
Informaciones
Asistencia ......................................................................................................................Página 13
Declaración de conformidad/Fabricante..................................................................Página 14
E-3470_Table_Drill_PTBM500_Content_LB5.indd 5 17.03.2008 16:22:58 Uhr
Ofrecido por www.electromanuales.com
6 ES
Introducción
Taladro de mesa PTBM 500
Q Introducción
Familiarícese con el funcionamiento del
dispositivo antes de ponerlo en marcha
e infórmese sobre cómo trabajar adecua-
damente con herramientas eléctricas. Para ello, lea
las siguientes instrucciones de uso. Guarde estas
instrucciones en un lugar seguro. En caso de trans-
ferir el aparato a terceros entrégueles también
toda la documentación.
QUso adecuado
Este aparato está diseñado para taladrar metal,
madera, plástico y baldosas utilizando para ello
brocas de vástago cilíndrico de 1,5 mm hasta
16mm de diámetro como máximo. Cualquier otro
uso o modificación del aparato se considera in-
adecuado y conlleva considerables peligros de
accidente. No asumiremos la responsabilidad por
los daños ocasionados debido a un uso distinto
del adecuado. El aparato está· destinado solamente
para fines particulares.
QComponentes
1Interruptor de desconexión
2Interruptor de conexión
3Portabrocas
4Mandril de la broca
5Dispositivo de protección
6Cubierta del accionamiento
7Mango/Guía del mandril con 3 brazos
para la elevación de la broca
8Tornillo de fijación selección de profundidad
de la broca
9Soporte para la llave del portabrocas
10 Tornillo de cierre de la cubierta del acciona-
miento
11 Tornillos de fijación (a ambos lados)
12 Tope de profundidad con escala
13 Tornillo de banco
14 Mordazas
15 Escala del ángulo
16 Tornillo de sujeción

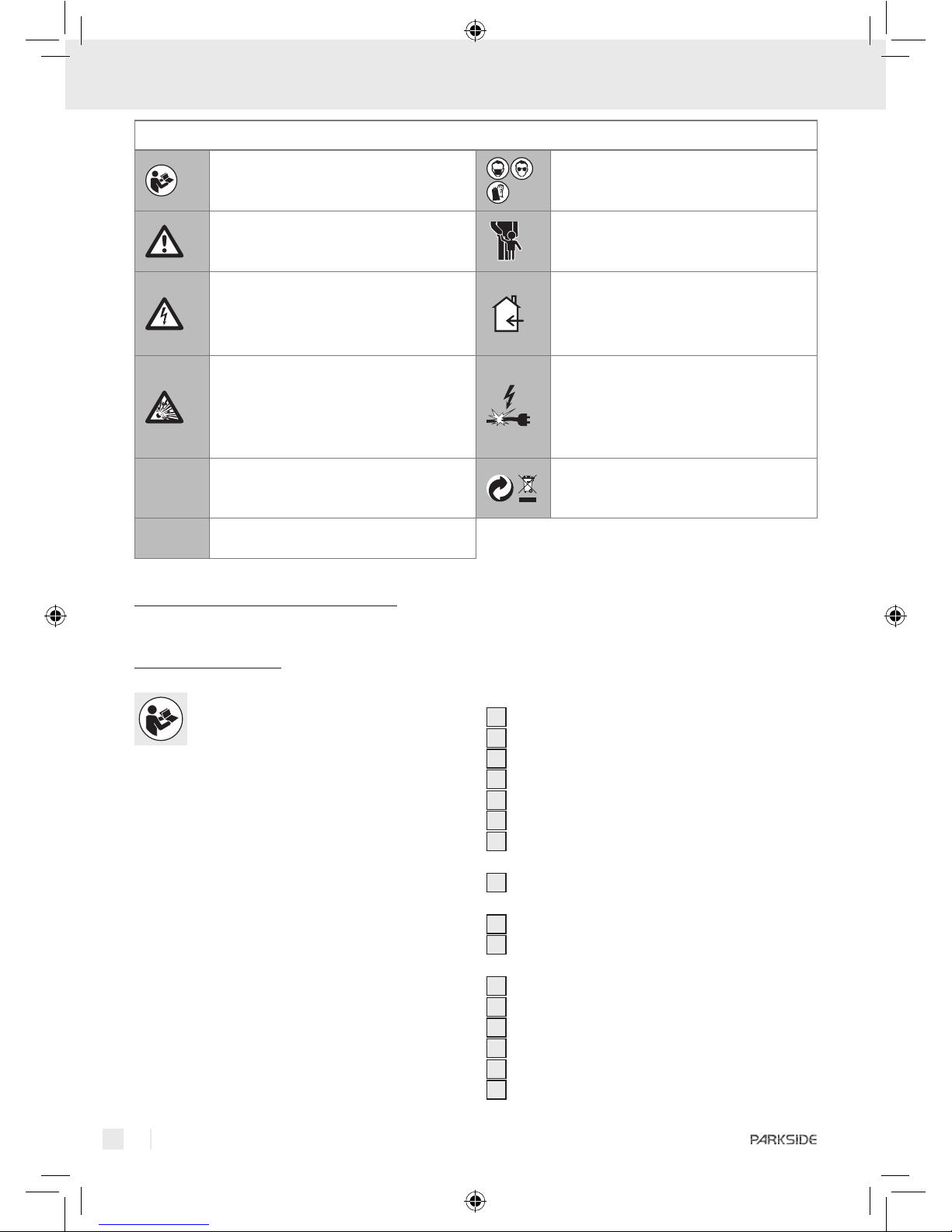

En estas instrucciones de uso se utilizan los siguientes pictogramas/símbolos:
¡Lea las instrucciones de uso! Utilice una máscara contra el polvo,
gafas de protección y guantes de
protección.
¡Siga las indicaciones de prevención
y seguridad!
Mantenga a los niños y otras
personas alejados durante el manejo
de herramientas eléctricas.
¡Tenga cuidado con las descargas
eléctricas! Tensiones eléctricas peli-
grosas - Peligro de vida!
Mantenga el aparato protegido de la
lluvia y la humedad. Si penetra agua
en un aparato eléctrico aumenta el
riesgo de descarga eléctrica.
¡Peligro de explosión!
Un aparato, cable de red o clavija de
red dañado significa peligro de vida
por descarga eléctrica. Controle regu-
larmente el estado del aparato, del
cable de alimentación la clavija de red.
V~Voltios (Tensión alterna) ¡Evacue el embalaje y el aparato
de forma respetuosa con el medio
ambiente!
WVatio (Potencia efectiva)
E-3470_Table_Drill_PTBM500_Content_LB5.indd 6 17.03.2008 16:22:58 Uhr
Ofrecido por www.electromanuales.com
7ES
Introducción
17 3 tornillos de montaje
17 a3 arandelas
17 b3 arandelas de retención
18 Placa base
19 Mesa de taladrado
20 2 tornillos para el tornillo de banco
20a4 arandelas
20b2 tuercas
21 Manilla
22 Tornillo (inclinación mesa de taladrado)
23 Tubo de soporte
24 Unidad del motor
25 Polea de transmisión del lado del motor
26 Polea central de transmisión
27 Polea de transmisión del lado del husillo
28 Correa trapezoidal
29 Conmutador de bloqueo
30 1 llave Allen
31 2 tornillos hexagonales interiores
32 Llave del portabrocas
QContenido
Tras desempaquetar el dispositivo, compruebe
inmediatamente el contenido:
1 placa base
1 tubo de soporte
3 tornillos de montaje/3 arandelas/3 arandelas
de retención
1 mesa de taladrado con tornillo de sujeción
1 tornillo de banco
2 tornillos para el tornillo de banco/ 4 arandelas/
2 tuercas
1 unidad de motor/ de transmisión
3 brazos par elevación de la broca
1 portabrocas
1 dispositivo de protección
1 llave Allen
1 llave para portabrocas
1 manual de instrucciones
1 cuadernillo “Garantía y asistencia”
QDatos técnicos
Suministro eléctrico: 230V~50 Hz
Absorción nominal: 500W
N.º de revoluciones del motor: n0= 1440 r.p.m
Portabrocas: 1,5-16 mm
de diámetro
Elevación del husillo: 50mm
Mesa de taladrado: 170x170 mm/
45°-0° -45°
N.º de revoluciones
del husillo: n0390-2600r.p.m
Masa incl.
piezas extraíbles: 27kg
Información sobre ruido y vibraciones:
Nivel de ruido establecido a partir de valoración A.
Nivel de presión acústica: 72 dB (A)
Nivel de ruido: 85 dB (A)
Tolerancia K=3dB.
El nivel de ruido al trabajar puede superar los
88 dB(A).
¡Es necesario llevar
protección auditiva!
PTBM 500 KH3133
Date of manufacture: 03-2008
230 V ~ 50 Hz · 500 W · n01440 / min
Kompernaß GmbH
44867 Bochum
Germany
www.kompernass.com
max. 50 mm
ø max. 16 mm
I
D
:
0
0
0
0
0
2
1
7
6
5
E-3470_Table_Drill_PTBM500_Content_LB5.indd 7 17.03.2008 16:22:58 Uhr
Ofrecido por www.electromanuales.com
8 ES
Indicaciones de seguridad
Indicaciones de seguridad
J¡PRECAUCIÓN! Al usar herramientas eléctricas
deben tenerse en cuenta las siguientes medidas
básicas para evitar descargas eléctricas, lesiones
e incendios. Lea y observe estas instrucciones
antes de utilizar este aparato eléctrico y guarde
en lugar seguro las indicaciones de seguridad.
QTrabajo seguro
1. Mantenga siempre limpio el lugar de
trabajo.
JEl desorden en el lugar de trabajo puede pro-
vocar accidentes.
2. Tenga en cuenta las influencias am-
bientales.
JNo exponga las herramientas eléctricas a la
lluvia.
JNo utilice herramientas eléctricas en
ambientes húmedos o mojados.
JProcure que haya iluminación suficiente en el
lugar de trabajo.
JNo utilice herramientas eléctricas en
lugares con peligro de incendio y
explosión.
3. ¡Protéjase de descargas
eléctricas!
JEvite el contacto corporal con piezas conecta-
das a tierra (p.ej.: tubos, radiadores, cocinas
eléctricas, refrigeradores).
4. Asegúrese de que otras personas se
mantengan alejadas.
JAsegúrese de que otras personas,
especialmente los niños, no toquen
la herramienta eléctrica o el cable.
Manténgalos alejados del lugar de trabajo.
5. Guarde de forma segura las herra-
mientas eléctricas que no esté utili-
zando.
JDebe dejar las herramientas eléctricas que no
utilice en un lugar seco, alto o cerrado, fuera
del alcance de los niños.
6. No sobrecargue la herramienta eléc-
trica.
JUsted trabajará mejor y de forma más segura
con el rango de potencia indicado.
7. Utilice la herramienta eléctrica ade-
cuada.
JNo utilice máquinas con baja potencia para
trabajos pesados.
JNo utilice la herramienta eléctrica para apli-
caciones para las que no está prevista. Por
ejemplo, no utilice una sierra circular de mano
para cortar ramas de árboles o leña.
8. Utilice ropa adecuada.
JNo lleve otra ropa o joyas amplias puesto
que podrían ser absorbidas por piezas móviles.
JPara el trabajo al aire libre se recomienda el
uso de calzado antideslizante.
JSi tiene el pelo largo, utilice una redecilla.
9. Utilice un equipo de protección
personal.
JUtilice gafas protectoras.
JEn caso de realizar trabajos que generen
polvo, utilice una mascarilla antipolvo.
10. No utilice el cable para aque-
llos fines para los que no
está previsto.
JNo tire del cable para retirar el enchufe de la
toma de corriente. Proteja el cable del calor,
el aceite y los bordes afilados.
11. Sujete la pieza de trabajo.
JUtilice dispositivos de sujeción o un tornillo de
banco para sujetar la pieza de trabajo. Así se
mantendrá más segura que con las manos.
12. Evite posturas no adecuadas.
JProcure estar en una posición segura y man-
tenga el equilibrio en todo momento.
13. Cuide la herramienta.
JMantenga las herramientas de corte afiladas
y limpias para realizar un trabajo mejor y más
seguro.
JSiga las instrucciones para engrasar y cambiar
la herramienta.
JControle regularmente el cable de conexión
de la herramienta eléctrica y en caso de estar
E-3470_Table_Drill_PTBM500_Content_LB5.indd 8 17.03.2008 16:22:58 Uhr
Ofrecido por www.electromanuales.com
Tabla de contenidos
Idiomas:
