Klipsch R-10B Manual de servicio

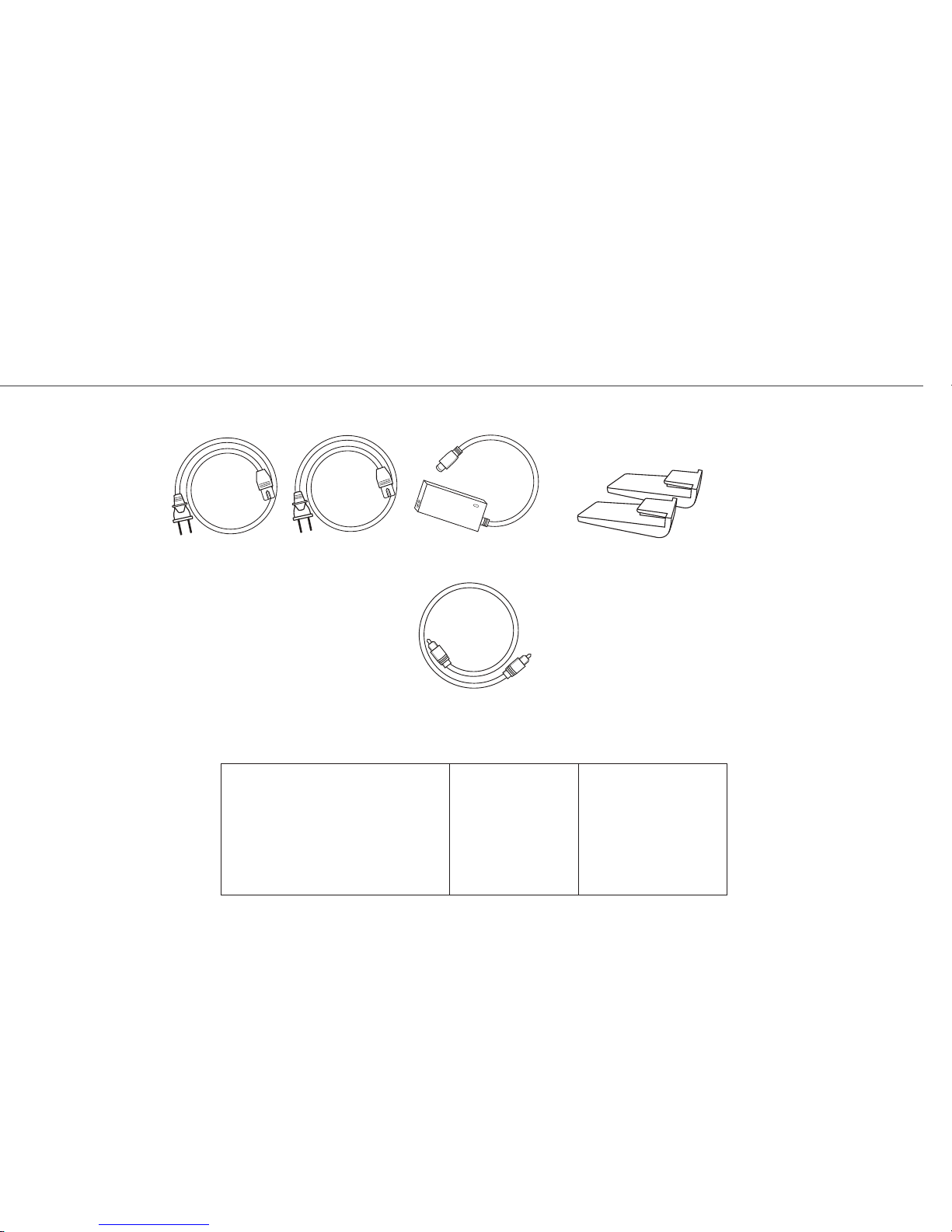

CONTENTS
Soundbar Subwoofer
RemoteWall-Mount Template
WALL MOUNT TEMPLATE
MAKE SURE TEMPLATE IS LEVEL BEFORE DRILLING PILOT HOLES!
Pilot
Hole
Pilot
Hole
CONTENU • CONTENIDO • INHALT • CONTENUTO • CONTEÚDO •
Soundbar
Barre de son
Barra de sonido
Soundbar
SoundBar
Barra sonora
๏ྠႂམ
Subwoofer
Caisson de graves
Subwoofer
Subwoofer
Subwoofer
Subwoofer
ֵႂ
Wall-Mount Template
Gabarit de montage mural
Plantilla de montaje en la pared
Wandbefestigungsschablone
Dima per il fissaggio a parete
Modelo para instalação na parede
ܲъϷ
Remote
Télécommande
Control remoto
Fernbedienung
Telecomando
Controle remoto
୨ߝ،
AC Adapter / Power Cord
Digital Optical Cable
Rubber Feet
AC Adapter / Power Cord
Adaptateur CA / Cordon d’alimentation
Adaptador de CA y cordón de alimentación
Netzteil/Netzkabel
Cavo di alimentazione e adattatore di corrente
Cabo de alimentação / adaptador de CA
൨ఝჾན
Rubber Feet
Pieds en caoutchouc
Patas de goma
Gummifüßchen
Piedini di gomma
Pés de borracha
ཤᆭ࢝
Digital Optical Cable
Câble optique numérique
Cable óptico digital
Optisches Digitalkabel
Cavo ottico digitale
Cabo ótico digital
ʾຸϟ

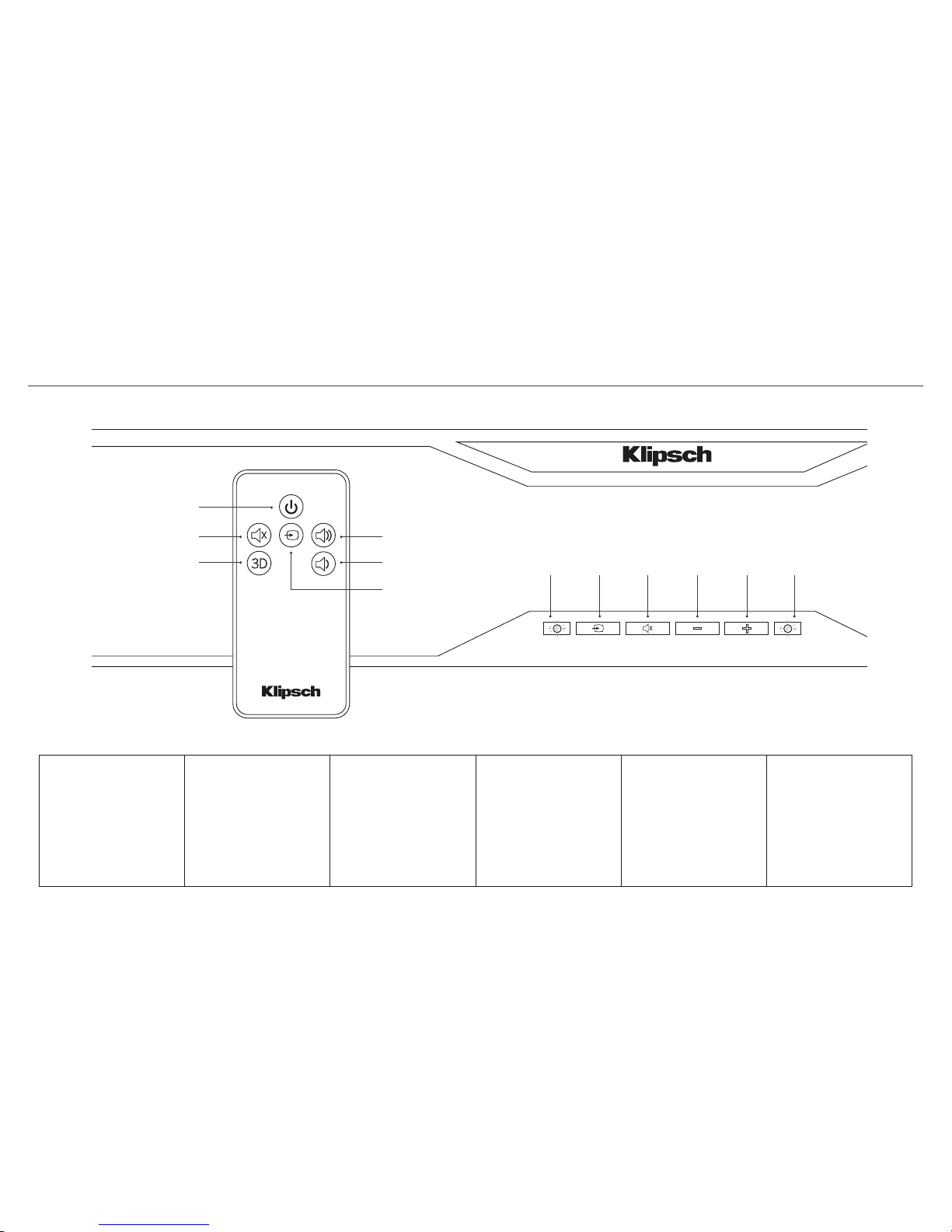

BUTTONS
On /Off
Sous tensio / Hors tension
Encendido / Apagado
Ein / Aus
Acceso / Spento
Ligar / Desligar
ܸ
Mute
Sourdine
Silenciador
Stummschaltung
Disattivazione audio
Desativar áudio
ࣨႂ
3D Surround
Ambiophonie 3D
Surround 3D
3D-Surround
Surround 3D
Surround 3D
3Dߓನ
Source
Source
Fuente
Quelle
Sorgente
Fonte
ࢪɍ۷ĀОҗ
Volume Up
Volume haut
Subida de volumen
Lauter
Aumento volume
Aumentar o volume
ႂᅀս
Volume Down
Volume bas
Bajada de volumen
Leiser
Riduzione volume
Diminuir o volume
ႂཱི
Touches • Botones • Tasten • Pulsanti • Botões • φ୭
On / Off
Mute
3D Surround
Volume Up Status
Light
Status
Light
Source Mute
Volume
Down
Volume
Up
Volume Down
Source
ONOFF
Power
DC IN
Optical
R
L
Factory
Use Only
6 7
2
3
Optical
Soundbar
TV
Digital Audio Out
4
8
5
1
DIGITAL OPTICAL CONNECTION (PREFERRED - IF TV HAS NO OPTICAL OUT SEE NEXT PAGE)
CONNEXION OPTIQUE NUMÉRIQUE • CONEXIÓN ÓPTICA DIGITAL • OPTISCHE DIGITALVERBINDUNG • CONNESSIONE OTTICA DIGITALE • CONEXÃO ÓTICA DIGITAL • ඛሺ݂༿ৼࢫ
ONOFF
Power
DC IN
Optical
R
L
Headphone
71
2
3
5 6
Soundbar
TV 4
3.5mm TO DUAL RCA ANALOG CONNECTION (IF TV HAS NO HEADPHONE OUT SEE NEXT PAGE)
CONNEXION ANALOGIQUE 3,5 MM VERS DOUBLE FICHE RCA • CONEXIÓN ANALÓGICA RCA DE 3.5 MM A DOS RCA • 3,5 MM ZU DOPPEL-CINCH-ANALOGKABEL • CONNESSIONE ANALOGICA CON JACK DA 3,5 MM A DOPPIO JACK RCA CONEXÃO ANALÓGICA DE 3,5 MM • PARA RCA
DUPLO • 55ሎට:+)ୌৼࢫ
CABLE NOT INCLUDED
DUAL RCA TO DUAL RCA ANALOG CONNECTION
Audio Out
R
L
ONOFF
Power
DC IN
Optical
R
L
2
3
71
5 6
Soundbar
TV 4

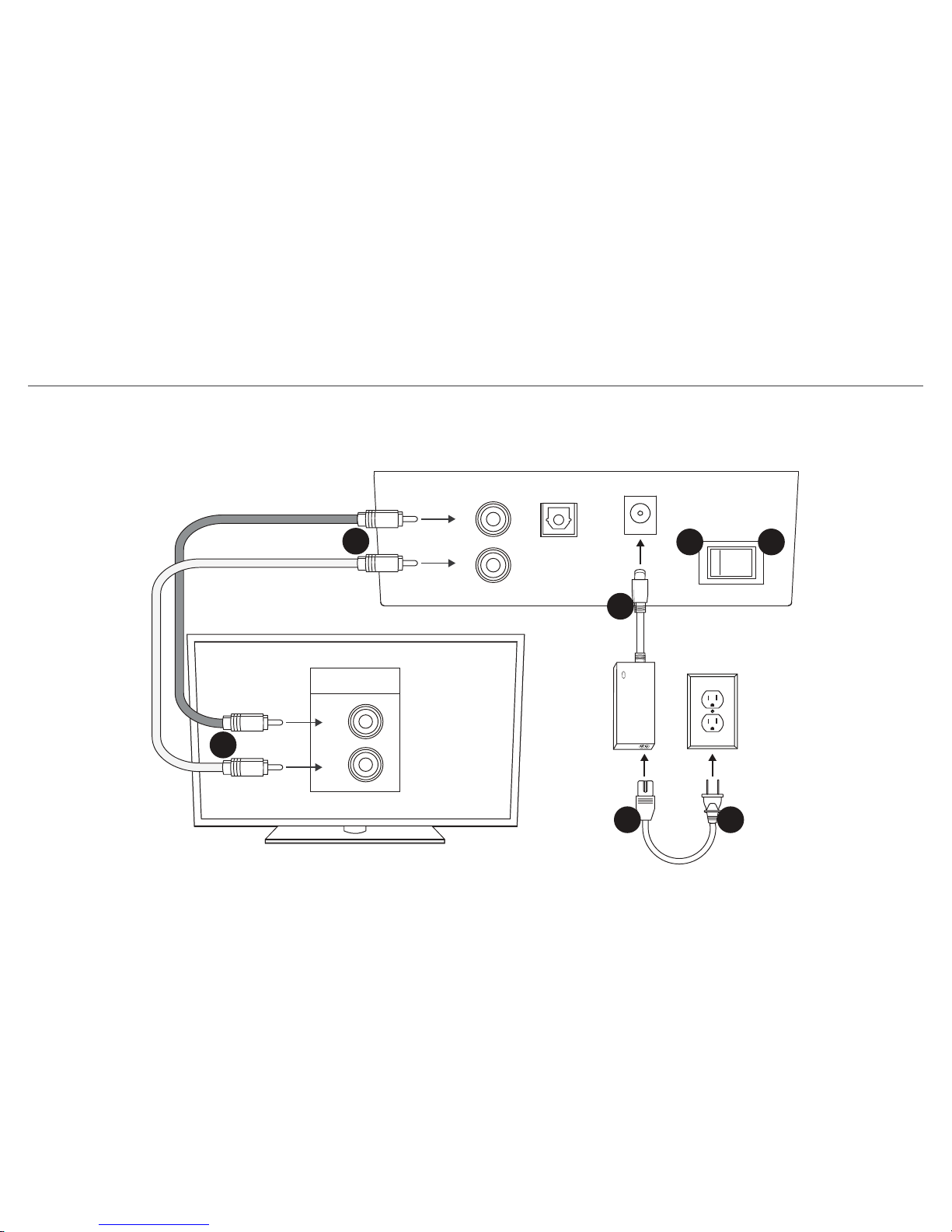

CONNEXION ANALOGIQUE DOUBLE FICHE RCA VERS DOUBLE FICHE RCA • CONEXIÓN ANALÓGICA DE DOS RCA A DOS RCA • ANALOGVERBINDUNG (DOPPEL-CINCH ZU DOPPEL-CINCH)
CONNESSIONE ANALOGICA DA DOPPIO JACK RCA A DOPPIO JACK RCA • CONEXÃO ANALÓGICA DE RCA DUPLO PARA RCA DUPLO • ට:+)ሎට:+)ୌৼࢫ
CABLES NOT INCLUDED
SUBWOOFER WIRELESS CONNECTION
Soundbar - Power On 50 ft. (15m)
1
Blue
Bleu
Azul
Blau
Blu
Azul
ন೫
Red
Rouge
Rojo
Rot
Rosso
Vermelho
ު೫
Connexion sans fil du caisson de graves • Conexión inalámbrica del subwoofer • Drahtlose Verbindung zum Subwoofer • Connessione wireless con il subwoofer • Conexão sem fio do subwoofer • ֵႂནৼࢫ
23
4
Subwoofer
Volume
MIN MAX
ONOFF
Power
56
Blue
Red
Subwoofer Rear
MAX
BLUETOOTH
® WIRELESS TECHNOLOGY
*Example only. Your device may differ. • *À titre d’exemple seulement. Votre appareil peut être différent. • *Este es solo un ejemplo. Es posible que su
dispositivo sea diferente. • *Nur als Beispiel. Ihr Gerät kann anders aussehen • *Solo a titolo esemplificativo. Lo specifico dispositivo può essere diverso. •
*Apenas para exemplo. O dispositivo pode ser diferente. • *࣎ເ൜৯èࡄനШႼ҉
Bluetooth
Bluetooth
ON
24
Devices
Settings
Bluetooth
Bluetooth
ON
1
R-10B R-10B
Devices
Not Paired Connected
Settings
Solid Blue
3Klipsch R-10B
Phone
OR
Bluetooth
Bluetooth
OFF
Devices
Settings
R-10B
Connected
Hold 3 Seconds
CONNECT
CONNEXION
CONEXIÓN
VERBINDEN
COLLEGAMENTO
CONECTAR
ৼࢫ
DISCONNECT
DÉCONNEXION
DESCONEXIÓN
TRENNEN
SCOLLEGAMENTO
DESCONECTAR
ؕৼࢫ
Solid Blue
Bleu continu
Azul continuo
Dauerhaft blau
Blu a luce fissa
Azul constante
Չন೫
Hold 3 Seconds
Appuyer pendant 3 secondes
Mantenga oprimido durante 3 segundos
3 Sekunden gedrückt halten
Tenere premuto per 3 secondi
Manter pressionado por 3 segundos
ГԂ
Recommended 30 feet max distance between music source
and soundbar for optimum performance.
SOUNDBAR PLACEMENT
.25” (6.35mm) .25” (6.35mm)
TV
POSITIONNEMENT DE LA BARRE DE SON • UBICACIÓN DE LA BARRA DE SONIDO • SOUNDBAR-PLATZIERUNG • COLLOCAZIONE DEL SOUNDBAR • POSIÇÃO DA BARRA SONORA • ๏ྠႂམҊᇉ
TV
TV
TV
