Klarstein 10029318 Manual de usuario

FENSTERABDICHTUNG

FÜR SCHIEBEFENSTER

Window Seal for Sliding Windows

Cubierta para ventanas

Joint pour fenêtre coulissante

Guarnizione per ﬁnestra scorrevole

www.klarstein.com

10029318

Sehr geehrter Kunde,

wir gratulieren Ihnen zum Erwerb Ihres Gerätes. Lesen Sie

die folgenden Hinweise sorgfältig durch und befolgen Sie

diese, um möglichen Schäden vorzubeugen. Für Schäden,

die durch Missachtung der Hinweise und unsachgemäßen

Gebrauch entstehen, übernehmen wir keine Haftung.

Scannen Sie den folgenden QR-Code, um Zugri auf die

aktuellste Bedienungsanleitung und weitere Informationen

rund um das Produkt zu erhalten:

Dear Customer,

Congratulations on purchasing this device. Please read the

following instructions carefully and follow them to prevent

possible damages. We assume no liability for damage

caused by disregard of the instructions and improper use.

Scan the QR code to get access to the latest user manual and

more product information.

Estimado cliente,

Le felicitamos por la adquisición de este producto. Lea

atentamente las siguientes instrucciones y sígalas para evitar

posibles daños. No asumimos ninguna responsabilidad

por los daños causados por el incumplimiento de las

instrucciones y el uso inadecuado. Escanee el siguiente

código QR para obtener acceso a la última guía del usuario

y más información sobre el producto.

Chère cliente, cher client,

Toutes nos félicitations pour l’acquisition de ce nouvel

appareil. Veuillez lire attentivement et respecter les

instructions de ce mode d’emploi an d’éviter d’éventuels

dommages. Nous ne saurions être tenus pour responsables

des dommages dus au non-respect des consignes et à

la mauvaise utilisation de l’appareil. Scannez le QR-Code

pour obtenir la dernière version du mode d‘emploi et des

informations supplémentaires concernant le produit.

Gentile cliente,

La ringraziamo per aver acquistato il dispositivo. La

preghiamo di leggere attentamente le seguenti istruzioni

per l’uso e di seguirle per evitare possibili danni. Non ci

assumiamo alcuna responsabilità per danni scaturiti da una

mancata osservazione delle avvertenze di sicurezza e da

un uso improprio del dispositivo. Scansionare il codice QR

seguente, per accedere al manuale d’uso più attuale e per

ricevere informazioni sul prodotto.

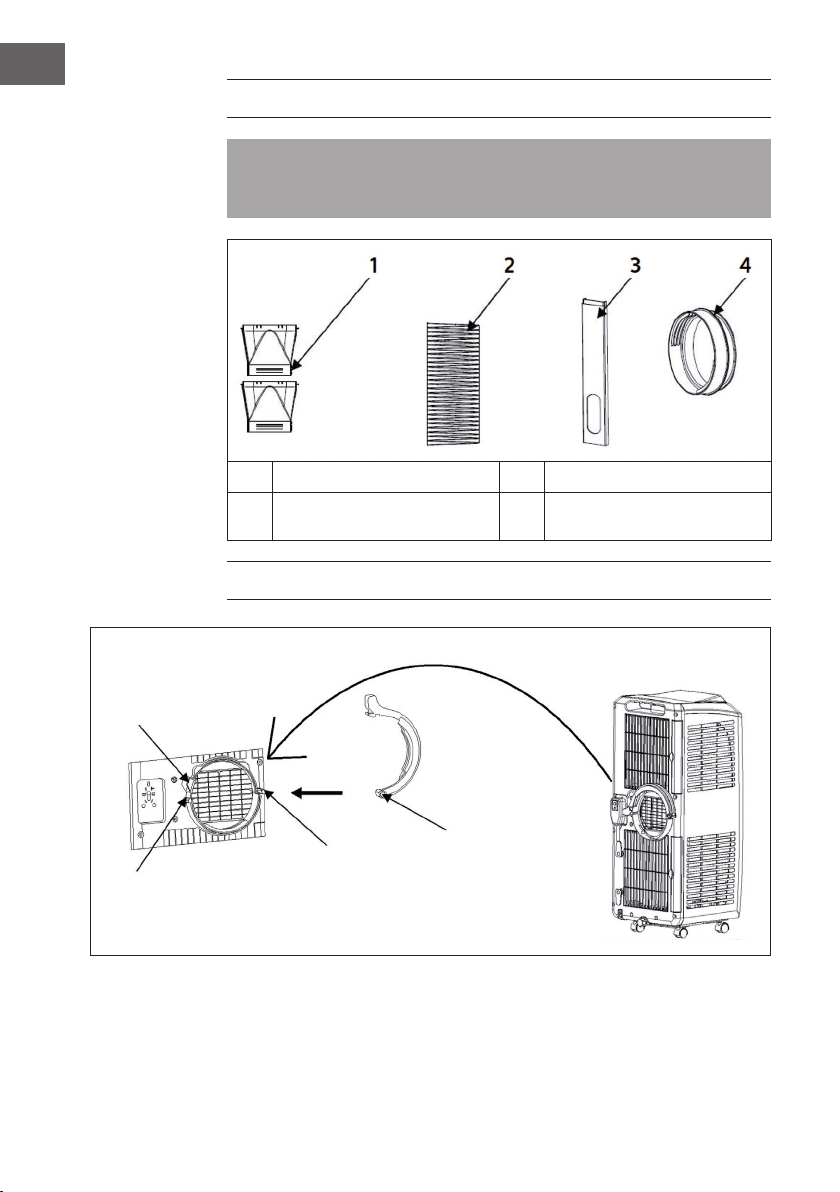

ÜBERSICHT ÜBER DIE BENÖTIGTEN TEILE

Diese Abdichtung ist nur kompatibel mit: (Art. Nr.) 10028187 und 10028188.

Die zur Montage benötigten Teile (hier 1, 2 und 4) sind im Lieferumfang der

kompatiblen Klimageräte 10028187 sowie 10028188 enthalten.

1Auslass (2 Teile) 3Fensterabdichtung

2Auslassrohr 4Reduziergewinde und

Schlauchhalterung

SCHRITT 1

Hängen Sie den Schlauch mit dem Reduziergewinde (Kunsstoring) am Klimagerät

ein. Önen Sie dafür den Verschluss und klinken Sie den Ring ein. Schieben Sie

dazu den Verschluss zurück und lassen Sie den Schnappverschluss aufschnappen.

Verschluss

zurückschieben

Schnappverschluss

Schaft

Nabe

Schließen Sie dann wieder mit der an der Nabe aufgehangenen beweglichen

Klammer (zuschnappen lassen) und schieben Sie den Verschluss wieder darüber.

Der Schlauch muss hinter dem äußeren Ring eingehakt werden, damit man die

Verschlussklammer ohne Kraft zuschnappen lassen kann (siehe oben).

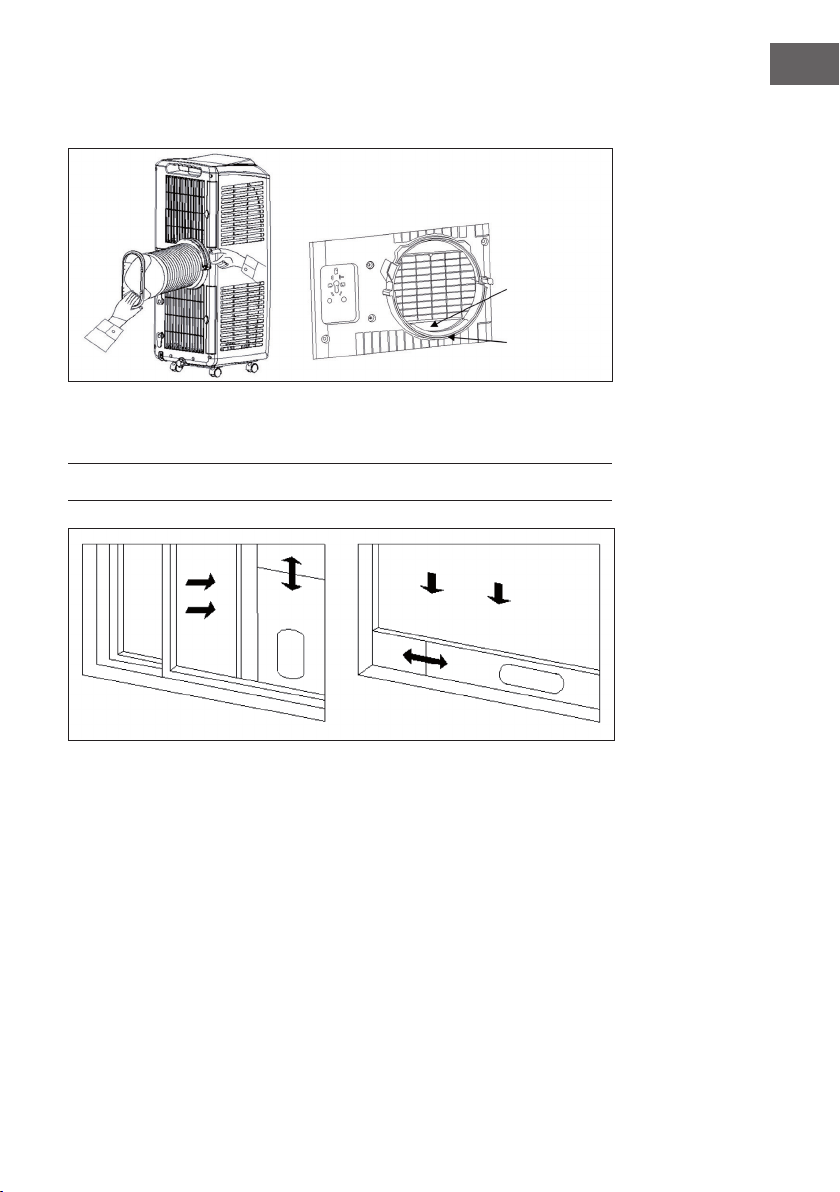

SCHRITT 2

Setzen Sie die Fensterabdichtung horizontal oder vertikal in einen Fensterspalt

ein. Wenn möglich (d.h. ohne dass irreparable Schäden entstehen und nur, wenn

der Rückbau problemlos erfolgen kann), nehmen Sie die Fensterdichtung an der

entsprechenden Stelle ab und führen Sie sie um den Einsatz herum. Verschrauben

Sie diesen gegebenenfalls mit der Führungsschiene des Fensters.

Nehmen Sie die beiden „Hälften“ des Luftauslass und schieben Sie diese

pfeilförmig in die Önung in der Fenster-Dichtung, so dass die widerhakenförmige

Einbuchtung beinahe einhakt. Klemmen Sie dann den Schlauch in die Mitte und

klappen Sie die beiden Hälften zusammen. Es sollte deutlich hör- und fühlbar

klicken. Das Klimagerät sollte bei diesem Schritt nicht weiter als 50 cm vom Fenster

entfernt stehen, damit etwaige Beschädigungen durch zu große Spannung oder

Knicke im Schlauch vermieden werden und das Klimagerät nicht umkippt.

Innenring

Außenring

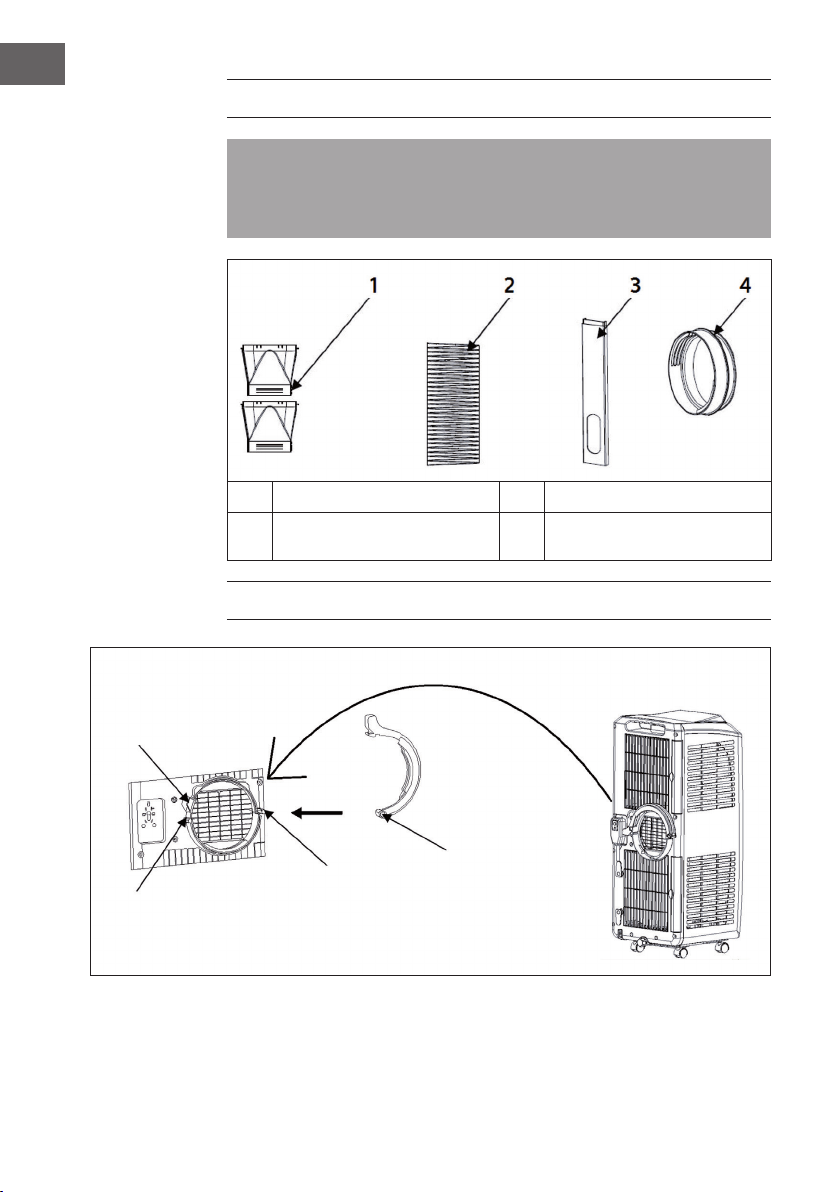

OVERVIEW OF THE PARTS REQUIRED

This seal is only compatible with: (part no.) 10028187 and 10028188. The parts

required for installation (here 1, 2 and 4) are included in the scope of delivery of

the compatible air conditioners 10028187 as well as 10028188.

1Outlet (2 parts) 3Window sealing

2Outlet pipe 4Reducing thread and hose

holder

STEP 1

Hook the hose with the reducing thread (plastic ring) onto the air conditioner. To

do this, open the catch and engage the ring. To do this, push the closure back and

allow the snap lock to snap open.

Push back the

lock

Snap closure

Shaft

Hub

Then close again with the movable clip suspended from the hub (let it snap shut)

and slide the closure back over it.

The hose must be hooked behind the outer ring so that you can snap the locking

clip shut without force (see above).

STEP 2

Insert the window seal horizontally or vertically into a window gap. If possible

(i.e. without causing irreparable damage and only if removal can be done without

problems), remove the window seal at the appropriate place and guide it around

the insert. If necessary, screw it to the guide rail of the window.

Take the two „halves“ of the air outlet and slide them into the opening in the

window seal in an arrow shape so that the barbed indentation almost hooks into

place. Then clamp the hose in the center and fold the two halves together. There

should be a distinct audible and tactile click. The air conditioner should not be

more than 50 cm from the window during this step to avoid any damage caused

by excessive tension or kinks in the hose and to prevent the air conditioner from

tipping over.

Inner ring

Outer ring

RESUMEN

Este aislamiento solamente es compatible con los modelos 10028187 y

10028188. Los com- ponentes necesarios para el montaje (en este caso, 1, 2

y 4) están incluidos en el envío de los climatizadores compatibles 10028187 y

10028188.

1Salida (2 piezas) 3Fijación de ventana

2Tubo de salida 4Rosca de reducción y

jación de manguera

PASO 1

Asegure la manguera al aparato de aire acondicionado con la rosca de reducción

(anilla plástica). Para ello abra la tapa y presione el anillo. Descorra para ello la

tapa y desenganche el cierre a presión.

Descorrer

la tapa

Cierre a presión

Eje

Buje

Vuelva a cerrar con la grapa móvil del buje (enganchar) y vuelva a correr la tapa

por encima.

La manguera debe conectarse por detrás del anillo externo para poder enganchar

la grapa de cierre sin esfuerzo (ver arriba).

PASO 2

Coloque la jación de forma horizontal o vertical en el hueco de la ventana. Si

es posible (en caso de que no ocasione daños irreparables y sólo si se puede

desinstalar sin problemas) retire el burlete por el sitio indicado y colóquelo en

torno al accesorio. Opcionalmente, atorníllelo

con los rieles de la ventana.

Tome ambas mitades de la salida de aire y empújelas en forma de echa en la

abertura de la jación de la ventana de manera tal que la muesca en forma de

lengüeta casi enganche. Sujete entonces la manguera en el medio y enganche

ambas mitades juntas. Debería oírse y sentirse que se cierra. El aparato de aire

acondicionado no debería en éste paso estar a más de 50cm de la ventana para

evitar daños debidos a tensión o pliegues en la manguera y que el aparato de aire

acondicionado pueda volcarse.

Anillo interno

Anillo externo

APERÇU

Cette bâche isolante est uniquement compatible avec : 10028187 et 10028188.

Les pièces nécessaires au montage (ici 1, 2 et 4) sont fournies dans l’emballage

des climatiseurs compa- tibles 10028187 et 10028188.

1Sortie (en 2 parties) 3Joint de fenêtre

2Tuyau de sortie 4Gaine d’évacuation et

support du tuyau

ÉTAPE 1

Fixer le tuyau au climatiseur avec la gaine d’évacuation (anneau en plastique). Pour

cela, ouvrir la fer- meture à clip et encliqueter la gaine. Faire coulisser la fermeture

à clip en arrière et laisser la fermeture se clipser.

Faire coulisser

la fermeture à clip

Fermeture à clip

Tige

Moyeu
