MinarcMig

Evo 170, 200

Quick

guide

EN Quick guide

DA Kvik guide

DE Kurzanleitung

ES Guía rápida

FI Pikaohje

FR Guide de démarrage rapide

IT Guida rapida

NL Verkorte handleiding

NO Kom i gang

PL Szybki przewodnik

PT Guia de consulta rápida

RU Краткое руководство

SV Snabbguide

ZH 快速指南

2 3

5 kg

BETA 90 9873045

1 kg

EN Check the package contents.

DA Kontroller pakkens indhold.

DE Überprüfen Sie den Packungsinhalt.

ES Revise el contenido de la caja.

FI Tarkista pakkauksen sisältö.

FR Vériez le contenu de l’emballage.

IT Controllare il contenuto della confezione.

NL Controleer de inhoud van de verpakking.

NO Kontrollér innholdet i pakken.

PL Sprawdź zawartość opakowania.

PT Verique o conteúdo da embalagem.

RU Проверьте комплектность.

SV Kontrollera förpackningens innehåll.

ZH 检查包装内的物品。

EN You will also need.

DA Du får også brug for.

DE Außerdem benötigen Sie.

ES También necesitará otros elementos.

FI Muut tarvikkeet.

FR Il sera également nécessaire de.

IT Altri accessori necessari.

NL U heeft ook nodig.

NO Du trenger også.

PL Będą też potrzebne.

PT Também precisará de outros elementos.

RU Вам также потребуются.

SV Du behöver också.

ZH 您还需要。

4 5

Fe CO₂ / CO₂ + Ar

Ss Ar + 2 % CO₂

Al 100 % Ar

EN Connect to the mains supply and switch on.

DA Slut maskinen til netforsyningen og tænd for den.

DE Schließen Sie das Gerät an den Netzstrom an und schalten Sie es ein.

ES Conecte a la alimentación eléctrica y encienda.

FI Liitä laite sähköverkkoon ja kytke virta päälle.

FR Brancher l'appareil à l'alimentation-secteur et le mettre en marche.

IT Collegare all’alimentazione di rete e accendere.

NL Aansluiten en inschakelen.

NO Kople til strømnettet og skru på maskinen.

PL Podłącz urządzenie do sieci zasialającej i włącz je.

PT Conecte o cabo de alimentação à rede elétrica e ligue o aparelho.

RU Подключите к электросети и включите.

SV Anslut maskinen till elnätet och sätt på den.

ZH 连接到主电源，接通并启动。

EN Connect the shielding gas and set the ow rate.

DA Tilslut beskyttelsesgassen og indstil gasowet.

DE Schließen Sie das Schutzgas an und legen Sie den Durchsatz fest.

ES Conecte el gas de protección y je su ujo.

FI Liitä suojakaasuletku ja aseta virtausnopeus.

FR Connecter le tuyau-gaz de protection puis régler le débit.

IT Collegare il gas di protezione e impostare la portata.

NL Sluit de owmeter aan en stel het gasverbruik in.

NO Koble til gasslangen og still inn gassmengden.

PL Podłącz gaz osłonowy i ustaw przepływ gazu.

PT Conecte o gás de proteção e dena a taxa de uxo.

RU Подключите подачу защитного газа и отрегулируйте его расход.

SV Anslut skyddsgasen och ställ in ödet.

ZH 接通并调整保护气流量。

6 7

EN Load and secure spool (1), adjust break force (2).

DA Monter holder for trådspolen (1) og juster spolebremsen (2).

DE Drahtspule einsetzen und sichern (1), Zugkraft einstellen (2).

ES Cargue y asegure la bobina de hilo (1), ajuste la presión del freno (2).

FI Aseta lankakela ja kiinnitä se paikalleen (1), säädä jarruvoima (2)

FR Monter, sécuriser la bobine (1) et ajuster le frein-bobine (2).

IT Caricare la bobina (1), regolare la chiusura (2).

NL Plaats de draadhaspel (1) en stel de rem in (2).

NO Sett inn og sikre trådspolen (1), justér spolebremsen (2).

PL Zamontuj i zabezpiecz szpulę drutu (1), dostosuj siłę hamulca (2).

PT Insira e trave a bobina (1). Ajuste a pressão do freio (2).

RU Установите и закрепите катушку (1), отрегулируйте усилие прижатия роликов (2).

SV Sätt i bobinen (1) och justera bobinbromsen (2).

ZH 安装并锁好焊丝盘（1），调整好阻尼力（2）。

5 kg 1 kg

EN Remove 5 kg spool holder (3). Load 1 kg spool and secure as shown.

DA Fjern spoleholderen til 5 kg spoler (3).Indsæt 1 kg spole og sikre den som vist.

DE 5 kg-Spulenhalter entfernen (3). 1kg-Spulenhalter einsetzen und wie oben sichern.

ES Retire el soporte de bobina de 5kg. (3). Cargue la bobina de 1 kg. y asegúrela como se muestra.

FI Irrota 5 kg:n kelan pidike (3). Kiinnitä 1 kg:n kela paikalleen kuvan osoittamalla tavalla.

FR Enlever le support pour bobine de 5Kg (3). Placer une bobine de 1kg, sécuriser.

IT Rimuovere il supporto bobina da 5 kg (3). Caricare la bobina da 1 kg e chiuderla

come illustrato.

NL Verwijder 5 kg draadhaspel (3) en plaats de 1 kg draadhaspel zoals aangegeven.

NO Fjern spoleholderen for 5 kg spoler (3). sett inn 1 kg spole og sikre den som vist.

PL Usuń mocowanie do 5 kg szpuli drutu (3). Zamontuj szpulę 1 kg i zabezpiecz jak na rysunku.

PT Remova o suporte da bobina de 5 kg (3). Insira a bobina de 1 kg e trave-a da forma mostrada.

RU Снимите держатель 5кг катушки(3). Установите 1кг катушку и закрепите как показано

на рисунке.

SV Ta bort hållaren(3) för 5 kg bobinen. Sätt i 1 kg bobinen.

ZH 取下5 kg焊丝盘轴。如上所示，安装并锁紧1kg焊丝盘。

8 9

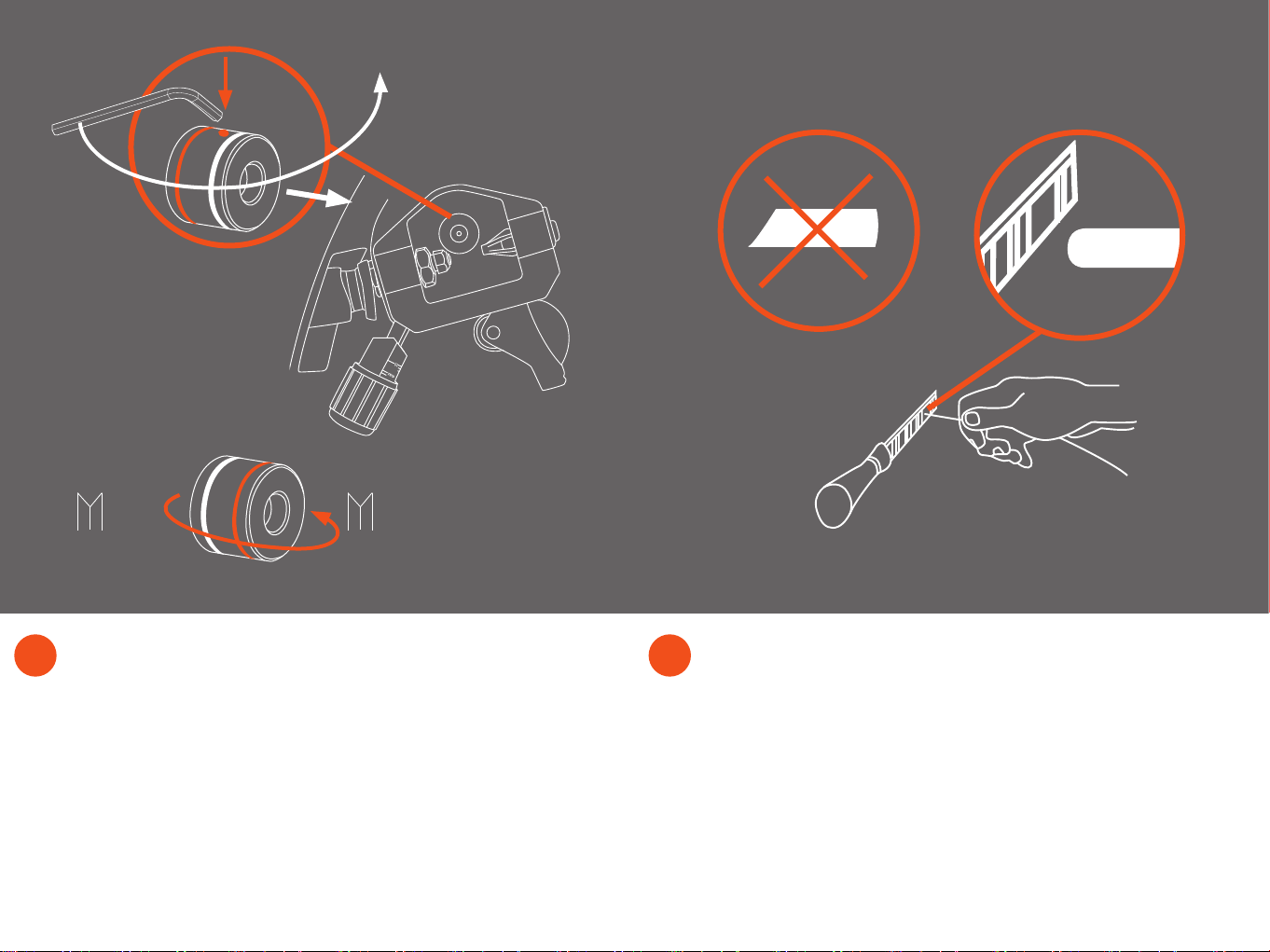

EN Check and adjust ller wire drive roll.

DA Check spor og tråddimension.

DE Fülldrahtantriebsrolle überprüfen und einstellen.

ES Compruebe y cambie si es necesario, el rodillo motriz de posición.

FI Tarkista vetävä syöttöpyörä ja säädä tarvittaessa.

FR Vérier et ajuster le galet d'entraînement.

IT Controllare e regolare la posizione del rullo traina lo.

NL Controleer de aanvoerrol en stel de druk in.

NO Kontrollér og justér matehjulet.

PL Sprawdź i odpowiednio ustaw rolkę podającą.

PT Conra e ajuste a pressão do rolo tracionador.

RU Проверьте и отрегулируйте подающий ролик.

SV Kontrollera och justera tryckhjulet.

ZH 检查并调整主动送丝轮。

0.6 mm0.8 – 1.0 mm

W000749

EN Dress the sharp ller wire. Improves wire loading and consumable's life.

DA Afrund tråden med en l.

DE Feilen Sie das Drahtende rund. Erhöht die Drahtvorschub- und Verschleißteillebensdauer.

ES Lime el extremo cortante del alambre de relleno.

FI Viilaa langan pää tylpäksi. Se helpottaa langan syöttöä ja pidentää sen käyttöikää.

FR Apprêter l'extrémité tranchante du l d'apport pour faciliter le passage du l.

IT Limare l'estremità del lo di saldatura. Migliora l'inserimento del lo e la durata dei

consumabili.

NL Vijl het uiteinde van de toevoegdraad. Dit bevordert de draadinvoer en levensduur van

verbruiksartikelen.

NO Klipp enden av tilsettmaterialet (Fil trådenden rund dersom teonleder brukes).

PL Spiłuj ostrą końcówkę drutu. Ułatwia wprowadzanie drutu i przedłuża żywotność prowadnicy.

PT Lime a extremidade do arame de soldagem. Desliza melhor e aumenta a duração

dos consumíveis.

RU Обработайте острый край сварочной присадочной проволоки.

SV Fila av änden på tillsatsmaterialet. Det förbättrar trådinmatning och livslängd på slitdelar.

ZH 打磨尖锐焊丝。优化焊丝安装，提高消耗品使用寿命。

10 11 EN Wire drive mechanism component parts.

DA Sliddele i trådværket.

DE Bestandteile des Drahtvorschub-Mechanismus.

ES Componentes del mecanismo de alimentación de hilo.

FI Langansyöttömekanismin osat.

FR Composants du mécanisme de dévidage.

IT Componenti relativi alle parti meccaniche del traina lo.

NL Draadaanvoer mechanisme onderdelen.

NO Slitedeler i mateverket.

PL Elementy machanizmu podawania drutu.

PT Peças do mecanismo de acionamento de arame.

RU Компоненты проволокоподающего механизма.

SV Slitdelar i trådmatarverket.

ZH 焊丝驱动机构零件。

Fe, Ss, Al ø 0.6 – 1.0 mm W000749

Fe, Fc, Mc ø 0.8 – 1.0 mm W001692

W000651

Wire rear guide / Bageste trådliner /

Hintere Drahtführung / Guía posterior

de hilo / Langan takaohjain / Guide-

l arrière / Guida posteriore del lo /

Achterste draadgeleider / Bakre trådfører /

Tylna prowadnica drutu / Guia de saída de

arame / Направляющая трубка / Bakre

styrrör / 后导丝管

EN Thread the ller wire. Adjust feed roll pressure according to wire type.

DA Indfør svejsetråden og justér trykket.

DE Fädeln Sie den Schweißdraht ein und passen Sie den Anpressdruck an.

ES Introduzca el hilo en el tren de arrastre y ajuste la presión adecuada a los rodillos.

FI Pujota lisäainelanka. Säädä syöttöpyörien puristuspaine lankatyypin mukaan.

FR Enler le l d'apport et régler la pression.

IT Inserire il lo. Regolare la pressione sul rullo in funzione della tipologia di lo.

NL Draad installeren en druk van de aanvoerrollen afstellen al naar gelang het draadtype.

NO Træ i tilsettmaterialet, og justér trykket iht. trådtype.

PL Wprowadź drut do podajnika i dostosuj docisk rolek do jego rodzaju.

PT Insira os arames nos roletes e ajuste a pressão destes de acordo com o tipo de arame.

RU Протяните сварочную проволоку и отрегулируйте усилие зажатия роликов.

SV Mata in tillsatsmaterialet och justera trycket.

ZH 装载焊丝。根据焊丝类型调整送丝轮压紧力。

9510112

Pressure roll / Trykrulle / Druckrolle / Rollo de presión / Syöttöpyörä / Galet de

pression / Rullo di pressione / Drukrol / Trykkrull / Rolka dociskowa / Roldana de

pressão / Прижимной ролик / Tryckhjul / 压紧轮

12 13

EN Select automatic mode (1) and ller material type (2).

DA Vælg automatic indstilling (1) og materialetype (2).

DE Automatik-Modus auswählen (1) und Zusatzwerksto einstellen (2).

ES Selecciones el modo automático (1) y el tipo de material de aportación (2).

FI Valitse Automatic-tila (1) ja lisäainelangan tyyppi (2).

FR Sélectionner le mode automatique (1) et le type de l (2).

IT Selezione modalità automatica (1) e tipologia di materiale d'apporto (2).

NL Selecteer automatische modus (1) en kies het type toevoegmateriaal (2).

NO Velg automatikk innstilling (1) og materialtype (2).

PL Wybierz tryb automatyczny (1) i rodzaj materiału dodatkowego (2).

PT Escolha o modo automático (1) e o tipo de material de adição (2).

RU Выберете автоматический режим (1) и тип присадочной проволоки (2).

SV Välj Automatic (1) och typ av material (2).

ZH 选择自动模式（1）和填充材料类型（2）。

EN Set plate thickness.

DA Indstil pladetykkelse.

DE Materialstärke einstellen.

ES Seleccione el espesor de la chapa que hay que soldar.

FI Määritä levynvahvuus.

FR Indiquer l'épaisseur de la tôle.

IT Impostare spessore del materiale base.

NL Stel de plaatdikte in.

NO Still inn platetykkelse.

PL Ustaw grubość spawanego materiału.

PT Dena a espessura da chapa.

RU Установите толщину базового материала.

SV Ställ in godstjocklek.

ZH 设定板材厚度。

Fe / Ss / Al

AUTOMATIC

MinarcMig Evo 200

AUTOMATIC

MinarcMig Evo 200

14 15

EN Choose weld shape.

DA Vælg svejsesømsform.

DE Schweißnahtform wählen.

ES Seleccione la forma del cordón de soldadura.

FI Valitse hitsin muoto.

FR Choisir le prol de la soudure.

IT Scegliere forma del cordone.

NL Kies lasvorm.

NO Velg sveisens utseende.

PL Wybierz kształt lica spoiny.

PT Escolha o formato do cordão.

RU Выберете форму шва.

SV Ställ in svetsform.

ZH 选择焊接方式。

EN Adjust welding voltage to suit application. See p19 for parameter guide.

DA Indstil lysbuespænding som passer til svejseopgaven. Se p19 for vejledende parametre.

DE Schweißspannung passend für die Anwendung einstellen. Parameterliste auf Seite 19.

ES Ajuste el voltaje de soldadura según la aplicación. Consulte la página 19 para ver la guía

de parámetros.

FI Valitse työkohteeseen sopiva hitsausjännite. Katso parametrien ohjearvot sivulla 19.

FR Ajuster la tension-soudage pourl'application. Consultez la page 19 pour les paramètres du guide.

IT Impostare tensione di saldatura idonea all'applicazione.Vedere pag. 19 per la guida dei parametri.

NL Stel het voltage in volgens de toepassing. Zie pagina 19 voor parameter gids.

NO Justér buespenning som passer til sveiseoppgaven. Se s 19 for parameter anbefalinger.

PL Dostosuj napięcie spawania do aplikacji. Parametry techniczne patrz str. 19.

PT Ajuste a voltagem conforme a aplicação. Veja p.19 para guias de parâmetros.

RU Отрегулируйте напряжение. Руководство по настройке параметров вы найдете на

странице 19.

SV Justera bågspänning. Se s 19 för parametermanual.

ZH 调节焊接电压以满足应用。参考P19调整焊接参数。

AUTOMATIC

MinarcMig Evo 200

MANUAL

MinarcMig Evo 170

16 17

EN Adjust wire feed speed to suit welding application. See p19.

DA Indstil trådhastigheden som passer til svejseopgaven. Se p19.

DE Drahtvorschubgeschwindigkeit passend für die Anwendung einstellen. Sehen Seite 19.

ES Ajuste la velocidad de hilo según la aplicación de soldadura. Consulte la página 19.

FI Valitse työkohteeseen sopiva langansyöttönopeus. Katso s. 19.

FR Ajuster la vitesse de dévidage convenant à l'application.

IT Regolare la velocità di avanzamento lo idonea all'applicazione.

NL Stel de gewenste draadaanvoersneldheid in. Zie pagina 19.

NO Still inn trådmatehastighet som passer den aktuelle sveiseoppgaven. Se s 19.

PL Dostosuj prędkość podawania drutu do aplikacji.

PT Ajuste a velocidade de alimentação conforme a aplicação.

RU Отрегулируйте скорость подачи проволоки.

SV Ställ in trådmatningshastigheten. Se på sidan 19.

ZH 调节送丝速度以适应焊接需求。参考P19。

EN Check gas ow rate and gun assembly for ller wire type and size.

DA Kontroller gasow og pistolsammensætning i.h.t. trådtype og dimension.

DE Gasdurchuss und Brenner für Fülldrahttyp und -durchmesser anpassen.

ES Adaptar el gas y la antorcha según el tipo de hilo a soldar.

FI Säädä kaasunvirtaus ja hitsauspistoolin varustus lankatyypin ja -koon mukaiseksi.

FR Vérier le taux de débit-gaz, les composants-torche pour le type et le diamètre du l.

IT Controllare la portata di gas e l'assemblaggio torcia per tipologia e diametro del lo.

NL Controleer gasow en pistool onderdelen volgens de toegepaste draaddiameter.

NO Kontrollér gassmengde og pistolsammnsetning i.h.t. trådtype og dimensjon.

PL Sprawdź przepływ gazu i części uchwytu w zależności od rodzaju i średnicy

zastosowanego drutu spawalniczego.

PT Adapte o uxo de gás e a montagem da pistola conforme o diâmetro e o tipo de arame.

RU Проверьте подачу газа и соответствие горелки типу и размеру проволоки.

SV Kontrollera gasödet och anpassa slitdelar efter tråden.

ZH 检查保护气流量和焊枪部件是否与焊丝种类和直径匹配。

MANUAL

MinarcMig Evo 170

l/min

9580101

9591010

9876634 0.6 mm

9876635 0.8 mm

9876633 0.9 mm

9876636 1.0 mm

9580173

9591079

4153040 45°

4307650 0.6 – 1.0 mm (Fe)

4307660 0.6 – 1.0 mm (Ss, Al)

18 EN Connect the earth return lead and clamp – Enjoy MinarcMig Evo.

DA Tilslut returkablet og -klemmen – Nyd fordelene ved MinarcMig Evo.

DE Massekabel und Klemme anschließen – Viel Freude mit Ihrer MinarcMig Evo!

ES Conecte el cable de masa a la pieza de soldadura y disfrute de la MinarcMig Evo.

FI Kiinnitä maadoituskaapeli ja ryhdy nauttimaan helposta hitsaamisesta!

FR Installer le câble et la pince de masse – Soudez, appréciez le MinarcMig Evo.

IT Connettere e ssare il cavo di massa al pezzo – Potete divertirvi con MinarcMig Evo.

NL Sluit de werkstukkabel aan. Veel plezier met de MinarcMig Evo.

NO Kople til jordingsledningen og -klemmen – Gled deg med din MinarcMig Evo.

PL Podłącz zacisk kabla masy. Twój MinarcMig Evo jest gotowy do użycia.

PT Conecte o cabo obra e aperte o grampo à peça. Faça bom uso da sua MinarcMig Evo.

RU Присоедините обратный провод сварочной цепи и зажим – наслаждайтесь

MinarcMig Evo.

SV Anslut återledaren och klämman – Börja svetsa med MinarcMig Evo!

ZH 连接地线和地线夹——请放心使用MinarcMig Evo。

Fe 0.6 mm, 18 % CO₂

APlateThickness mm 0.5 0.7 0.8 1.0 1.25 1.5 2.0

BWireFeedSpeed m/min 2.5 3 4 6 8 10 13

CSetVoltage V 14 14.5 15 16 16.8 17.9 19.1

DMeanCurrent A 27 30 40 56 63 85 110

Fe 0.8 mm, 18 % CO₂

APlateThickness mm 0.5 0.8 1 1.5 2 2.5 3

BWireFeedSpeed m/min 2 2.5 3.5 5 8 10 13

CSetVoltage V 14.5 15 15.5 16 17 18 20

DMeanCurrent A 40 50 65 97 130 155 185

10 – 15 mm

A B C D

EN Plate thickness Wire feed speed Set voltage Mean current

DA Pladetykkelse Trådhastighed Spænding Middelstrøm

DE Blechdicke DV-Geschwindigkeit Spannung Strom (Mittelwert)

ES Espesor de la chapa Velocidad de hilo Voltaje de soldadura Corriente de soldadura

FI Levyn paksuus Langansyöttönopeus Jännite Keskimääräinen virta

FR Epaisseur tôle Vitesse dévidage Tension réglée Courant moyen

IT Spessore del pezzo Velocità del lo Tensione di saldatura Corrente di saldatura

NL Plaatdikte Draadaanvoersnelheid Voltage Stroomsterkte

NO Platetykkelse Trådmatingshastighet Innstilt spenning Gjennomsnitt strøm

PL Grubość materiału Prędkość podawania drutu Napięcie Prąd

PT Espessura da chapa Velocidade de arame Voltagem soldadura Corrente soldadura

RU толщина базового

материала

скорость подачи

проволоки

Напряжение Средний ток

SV Plåttjocklek Trådmatningshastighet Spänning Medelström

ZH 板厚送丝速度设置电压电流

Otros manuales para MinarcMig Evo 170

Este manual sirve para los siguientes modelos

Otros manuales de Sistema de soldadura de Kemppi

Kemppi

Kemppi KMS 400 AS Manual de usuario

Kemppi

Kemppi KEMPACT MIG 2520 Manual técnico

Kemppi

Kemppi 220 Manual de usuario

Kemppi

Kemppi MTP 350 Manual de usuario

Kemppi

Kemppi HiArc S 140 Manual de usuario

Kemppi

Kemppi HiArc T 180 Manual de usuario

Kemppi

Kemppi Protig 410 Manual de usuario

Kemppi

Kemppi ArcFeed 200 Manual de usuario

Kemppi

Kemppi Minarc 120 AU Manual de usuario

Kemppi

Kemppi Master S 400 Manual de usuario

Kemppi

Kemppi A7 MIG Gun 500-g Manual de usuario

Kemppi

Kemppi FastMig M 320, FastMig M 420, FastMigM 520 Manual de usuario

Kemppi

Kemppi mastertig acdc 1600 Manual de usuario

Kemppi

Kemppi Promig 530 Manual de usuario

Kemppi

Kemppi WELDFORCE KWF 200S Manual de usuario

Kemppi

Kemppi HiArc M 400A Manual de usuario

Kemppi

Kemppi MasterTig MLS 2500 Manual de usuario

Kemppi

Kemppi Minarc Evo 180 Manual de usuario

Kemppi

Kemppi Flexlite TX Manual de usuario

Kemppi

Kemppi MinarcMig Evo 170 Manual de usuario

Kemppi

Kemppi MASTER MLS 1600 Manual de usuario

Kemppi

Kemppi FastMig X 350 Manual de usuario

Kemppi

Kemppi FastMig MF 29 Manual de usuario

Kemppi

Kemppi MinarcTig 180 Manual de usuario

Manuales populares de Sistema de soldadura de otras marcas

Berner

Berner PLASMACUT 54 Manual de usuario

Pro Spot

Pro Spot PR-155 Manual de usuario

Forney

Forney 210 Manual de usuario

Thermal Arc

Thermal Arc 400S Manual de usuario

Lincoln Electric

Lincoln Electric HANDYMIG 170I Manual de usuario

GYS

GYS PROTIG 201 AC/DC Manual de usuario

TAFA

TAFA 30*8B35 Manual de usuario

Lincoln Electric

Lincoln Electric INVERTEC V350-PRO CE Manual de usuario

ESAB

ESAB Buddy Arc 145 Manual de usuario

CIGWELD

CIGWELD 636804 Guía rápida

Red-D-Arc

Red-D-Arc DC-400 Manual de usuario

Hobart Welding Products

Hobart Welding Products Spool Gun DP 3035-10 Manual de usuario

Elettro

Elettro HI-MIG 3000 SYNERGIC Manual de usuario

WIA

WIA Weldmatic 270 CP132-2 Manual de usuario

Sonics

Sonics H520T Manual de usuario

Miller

Miller Big Blue 400D Manual de usuario

NewArc

NewArc RT2000 Guía de inicio rápido

Hypertherm

Hypertherm powermax1000 Manual de usuario
