BEDIENUNGS- UND

MONTAGEANWEISUNG

LB 6500

LB 8500

en Operating and

installation instructions

fr Notice de montage

et d’utilisation

nl Gebruiks- en

montageaanwijzing

it Instruzioni per l’uso

e l’installazione

es Instrucciones de uso

y montaje

pt Instruções de Serviço

e de Montagem

Gebrauchsanweisung: Betriebsarten

Abluftbetrieb

❑Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch

den Fettfilter ins Freie.

❑Der Fettfilter nimmt die fettigen Bestand-

teile des Küchendunstes auf.

❑Die Küche bleibt weitgehend frei von Fett

und Geruch.

DBei Abluftbetrieb der Dunstabzugs-

haube und gleichzeitigem Betrieb

schornsteinabhängiger Feuerungen (wie

z. B. Gas-, Öl- oder Kohleheizgeräte,

Durchlauferhitzer, Warmwasserbereiter)

muss für ausreichend Zuluft gesorgt

werden, die von der Feuerstätte zur Ver-

brennung benötigt wird.

Ein gefahrloser Betrieb ist möglich, wenn

der Unterdruck im Aufstellraum der

Feuerstätte von 4 Pa (0,04 mbar) nicht

überschritten wird.

Dies kann erreicht werden, wenn durch

nicht verschließbare Öffnungen, z. B. in

Türen, Fenstern und in Verbindung mit

Zuluft-/Abluftmauerkasten oder durch

andere techn. Maßnahmen, wie gegenseiti-

ge Verriegelung o. ä., die

Verbrennungsluft nachströmen kann.

Bei nicht ausreichender Zuluft besteht

Vergiftungsgefahr durch zurückgesaugte

Verbrennungsgase.

Ein Zuluft-/Abluftmauerkasten allein stellt

die Einhaltung des Grenzwertes nicht

sicher.

Anmerkung: Bei der Beurteilung muss

immer der gesamte Lüftungsverbund der

Wohnung beachtet werden. Bei Betrieb von

Kochgeräten, z. B. Kochmulde und Gas-

herd wird diese Regel nicht

angewendet.

Wenn die Dunstabzugshaube im Umluftbe-

trieb – mit Aktivkohlefilter – verwendet wird,

ist der Betrieb ohne Einschränkung

möglich.

Umluftbetrieb

❑Hierzu muss ein Aktivkohlefilter einge-

baut werden (siehe Filter und Wartung).

Der Aktivkohlefilter kann beim Fach-

handel erworben werden (siehe Son-

derzubehör auf der letzten Seite).

❑Der Lüfter der Dunstabzugshaube saugt

den Küchendunst an und leitet ihn durch

den Fett- und Aktivkohlefilter gereinigt in

die Küche zurück.

❑Der Fettfilter nimmt die fettigen Bestand-

teile des Küchendunstes auf.

❑Der Aktivkohlefilter bindet die Geruchs-

stoffe

Wird kein Aktivkohlefilter eingebaut,

können keine Geruchsstoffe des

Küchendunstes gebunden werden.

it pagna 55– 67

es página 68– 81

pt página 82–94

de Seite 2– 15

en page 16 – 28

fr pages 29 – 41

nl pagina 42 – 54

Vor dem ersten Benutzen

Wichtige Hinweise:

❑Diese Gebrauchsanleitung gilt für

mehrere Geräte-Ausführungen.

Es ist möglich, dass einzelne

Ausstattungsmerkmale beschrieben

sind, die nicht auf Ihr Gerät zutreffen.

❑Diese Dunstabzugshaube entspricht den

einschlägigen Sicherheitsbestimmungen.

Reparaturen dürfen nur von Fachkräften

durchgeführt werden.

Durch unsachgemäße Reparaturen

können erhebliche Gefahren für den

Benutzer entstehen.

Unter der Dunstabzugshaube nicht

flambieren.

Brandgefahr am Fettfilter durch

!aufsteigende Flammen.

Die Kochstellen müssen immer mit

Kochgeschirr abgedeckt sein.

Über einer Feuerstätte für feste

Brennstoffe (Kohle, Holz und dgl.) ist der

Betrieb der Dunstabzugshaube nur bedingt

gestattet (siehe Montageanleitung).

Gas-Kochmulden / Gas-Herde

Betreiben Sie nicht alle Gas-

Kochstellen gleichzeitig über längere Zeit

(max. 15 Minuten) bei höchster

Wärmebelastung, sonst besteht

Verbrennungsgefahr bei Berührung der

Gehäuseoberflächen bzw. Gefahr der

Beschädigung der Dunstabzugshaube.

Beim Betrieb der Dunstabzugshaube über

einem Gas-Kochfeld muss bei gleich-

zeitigem Betreiben von drei oder mehr

Gas-Kochstellen die Haube in der

Maximalstufe betrieben werden.

❑Bevor Sie das neue Gerät benutzen,

lesen Sie bitte sorgfältig die

Gebrauchsanleitung.

Sie enthält wichtige Informationen für

Ihre Sicherheit sowie zum Gebrauch und

zur Pflege des Gerätes.

❑Bewahren Sie die Gebrauchs- und

Montageanleitung ggf. für einen

Nachbesitzer gut auf.

Ist das Gerät beschädigt, dürfen Sie es

nicht in Betrieb nehmen.

Anschluss und Inbetriebnahme dürfen

nur von einem Fachmann durchgeführt

werden.

Wenn die Anschlussleitung dieses

Gerätes beschädigt wird, muss sie durch

den Hersteller oder seinen Kundendienst

oder eine ähnlich qualifizierte Person

ersetzt werden, um Gefährdung zu vermei-

den.

Verpackungsmaterial ordnungsgemäß

entsorgen (siehe Montageanleitung).

Diese Dunstabzugshaube ist nur für

den Betrieb in Haushalten bestimmt.

Dunstabzugshaube nur mit

eingesetzten Lampen betreiben.

Defekte Lampen sollten sofort ersetzt

werden, um Überlastung der restlichen

Lampen zu vermeiden.

Dunstabzugshaube nie ohne Fettfilter

betreiben.

Überhitzte Fette oder Öle können sich

leicht entzünden.

Darum Speisen mit Fetten oder Ölen,

z. B. Pommes frites, nur unter Aufsicht

zubereiten.

Zur Aufnahme der fettigen Bestandteile

des Küchendunstes können verschiede-

ne Fettfilter eingesetzt werden.

Vlies-Fettfilter

Die Filtermatte besteht aus schwer ent-

flammbarem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die Entflammbar-

keit und die Funktion der Dunstabzugshau-

be kann beeinträchtigt werden.

Wichtig:

Durch rechtzeitiges Austauschen des Vlies-

Fettfilters wird der Brandgefahr vorge-

beugt, die durch Hitzestau beim Frittieren

oder Braten entstehen kann.

Austauschen des Vlies-Fettfilters:

Bei normalem Betrieb (täglich 1 bis 2 Stun-

den) muss der Vlies-Fettfilter nach 8 bis 10

Wochen ausgetauscht werden.

Bei bedrucktem Vlies-Fettfilter spätestens

dann, wenn die farbige Bedruckung

zerfließt.

Nur Originalfilter verwenden.

Dadurch werden die Sicherheitsvorschriften

eingehalten und eine optimale Funktion

gewährleistet.

Entsorgung des alten Vlies-Fettfilters:

Vlies-Fettfilter enthalten keine Schad-

stoffe. Sie sind kompostierbar und können

als Biomüll entsorgt werden.

Bedienen der Dunstabzugshaube

Der Küchendunst wird am wirkungs-

vollsten beseitigt durch:

❑Einschalten des Lüfters bei

Kochbeginn

❑Ausschalten des Lüfters erst einige

Minuten nach Kochende.

Bedienelemente

der verschiedenen Modelle

Hinweis: Die Beleuchtung kann zu jeder

Zeit verwendet werden, auch wenn der

Lüfter ausgeschaltet ist.

Beleuchtung

Intensivstufe

Lüfterstufen

aus

ein

Beleuchtung

Intensivstufe

Lüfterstufen

Filter und Wartung

2. Drücken Sie die Sicherungsfeder und

nehmen Sie den Filterrahmen ab.

3. Entfernen Sie das Drahtgitter und

tauschen Sie die Filtermatte aus.

4. Montieren Sie den Filterrahmen in

umgekehrter Reihenfolge.

Die Sicherungsfeder wieder einhängen.

Die Verriegelung des Filterrahmens

muss links und rechts einrasten!

Metall-Fettfilter

Die Filtermatten bestehen aus unbrenn-

barem Material.

Achtung:

Bei zunehmender Sättigung mit fetthaltigen

Rückständen erhöht sich die Entflammbar-

keit und die Funktion der Dunstabzugshau-

be kann beeinträchtigt werden.

Wichtig:

Den Metallfettfilter rechtzeitig reinigen.

Reinigen der Metallfettfilter:

Bei normalem Betrieb (täglich 1 bis 2 Stun-

den) müssen die Metall-Fettfilter nach 8 bis

10 Wochen gereinigt werden.

❑Das Reinigen kann in der Geschirrspül-

maschine erfolgen. Dabei ist eine leichte

Verfärbung möglich.

Wichtig:

Stark gesättigte Metall-Fettfilter nicht

zusammen mit Geschirr reinigen.

❑Beim Reinigen von Hand, Filtermatten in

heißer Spüllauge mehrere Stunden ein-

weichen.

Danach abbürsten, gut ausspülen und

abtropfen lassen.

❑Nur Originalfilter verwenden. Dadurch

wird die optimale Funktion gewährleistet.

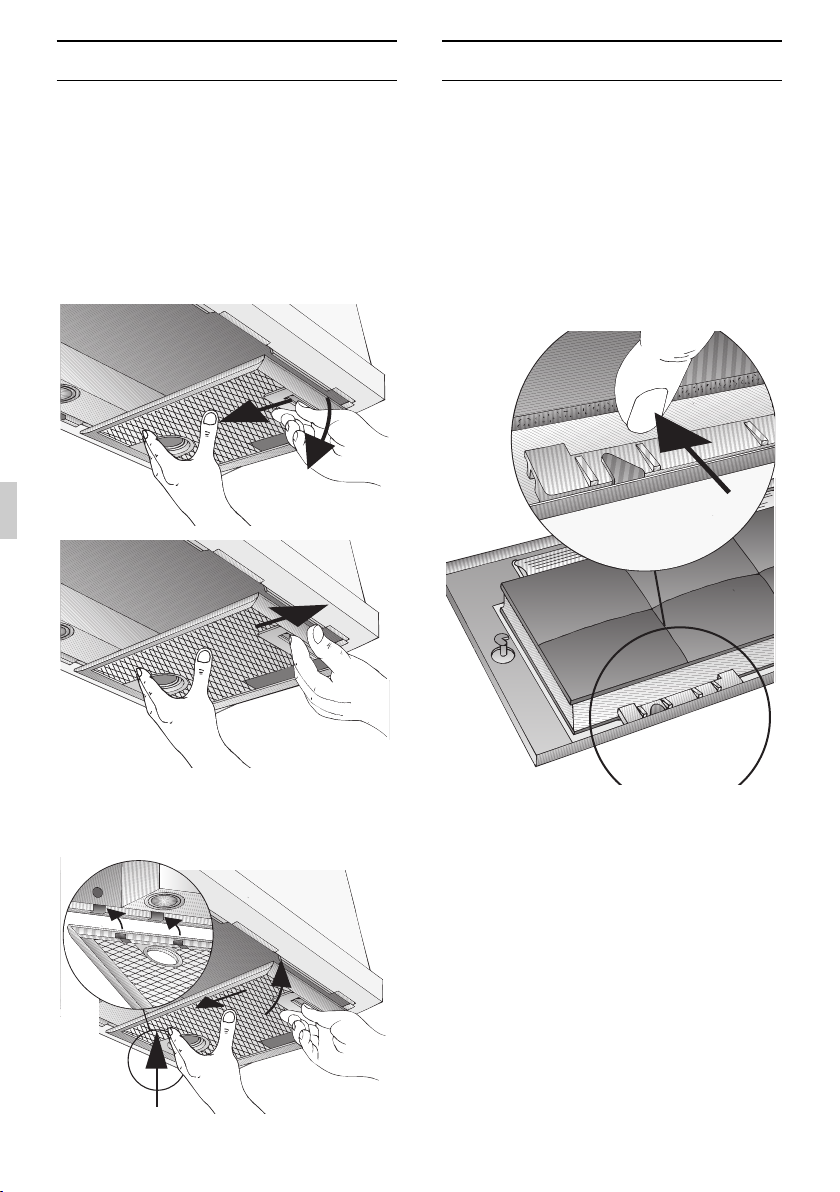

Aus- und Einbauen des Fettfilters

Bei Dunstabzugshauben mit einer

Filtermatte:

1. Drehen Sie die Griffe links und rechts

am Filtergitter.

Filter und Wartung

Bei Dunstabzugshauben mit zwei

Filterkassetten:

Achtung: Die Halogenlampen müssen

ausgeschaltet und abgekühlt sein.

1. Drücken Sie die Raste an den Fettfiltern

in Pfeilrichtung ein und klappen Sie den

Fettfilter zuerst nur leicht nach unten.

Lösen Sie ihn indem Sie ihn zu sich her-

ziehen.

2. Reinigen Sie die Fettfilter.

3. Setzen Sie die gereinigten Fettfilter

wieder ein.

Aus- und Einbauen des Aktivkohle-

filters

Bei Dunstabzugshauben mit einer

Filtermatte:

1. Ausbau des Filters siehe Fettfilter.

❑ Das Drahtgitter wird beim Einbau

eines Aktivkohlefilters nicht mehr

benötigt.

2. Legen Sie den Aktivkohlefilter auf die

Filtermatte und klemmen Sie ihn ein.

3. Montieren des Filterrahmens.

❑ Siehe Fettfilter.

Aktivkohlefilter

5. Setzen Sie den Aktivkohlefilter hinten

ein, klappen Sie ihn hoch und verriegeln

ihn in der Mitte mit der Flügelmutter.

Wurde die Distanzschiene entfernt,

müssen Sie diese wieder einsetzen.

6. Setzen Sie die zwei Filterkassetten

wieder ein.

Ausbauen:

❑Der Ausbau erfolgt in umgekehrter

Reihenfolge.

Wechsel des Aktivkohlefilters:

Bei normalem Betrieb (täglich 1 bis 2

Stunden) muss der Aktivkohlefilter ungefähr

1x im Jahr ausgetauscht werden.

Der Aktivkohlefilter ist im FACHHANDEL

erhältlich (siehe Sonderzubehör auf der

letzten Seite).

Nur Originalfilter verwenden. Dadurch

wird die optimale Funktion gewährleistet.

Entsorgung des alten Aktivkohlefilters:

Aktivkohlefilter enthalten keine Schadstoffe.

Sie können z. B. als Restmüll entsorgt wer-

den.

Bei Dunstabzugshauben mit zwei

Filterkassetten:

1. Nehmen Sie die Filterkassetten ab.

❑ Siehe Fettfilter.

2. Stecken

Sie die Schraube durch die Flü-

gelmutter und die Hülse und drehen Sie

die Schraube in der Mitte in den Zwi-

schenboden ein (nur beim ersten Einbau

erforderlich). Schraube, Hülse und Flü-

gelmutter liegen dem Aktivkohlefilter bei.

3. Drücken Sie mit einem Schraubendre-

her die beiden Laschen am Zwischen-

boden nach innen ein. Ist eine Distanz-

schiene eingebaut, müssen Sie diese

entfernen.

4. Kleben Sie den Aktivkohlefilter mit dem

beiliegenden Dichtstreifen ab.

Reinigen und Pflegen

Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz-

steckers oder Ausschalten der installati-

onsseitig vorgesehenen Trennvorrich-

tung die Dunstabzugshaube stromlos.

❑Bei Wechsel des Fettfilters (siehe Filter

und Wartung) die zugänglichen Gehäu-

seteile von abgelagertem Fett reinigen.

Dadurch wird der Brandgefahr vorge-

beugt und die optimale Funktion bleibt

erhalten.

❑Zum Reinigen der Dunstabzugshaube

heiße Spüllauge oder mildes Fenster-

putzmittel verwenden.

❑Bei stärkerer (älterer) Verschmutzung

Fensterputzmittel verwenden.

❑Kratzen Sie angetrocknete Verschmut-

zung nicht ab, sondern weichen Sie

diese mit einem feuchten Tuch auf.

❑Keine Scheuermittel verwenden.

Achtung: Die Bedientasten nur mit milder

Spüllauge und einem weichen, feuchten

Tuch reinigen.

Lackierte-, Aluminium- und Kunststoff-

oberflächen:

❑Keine scheuernden Mittel oder kratzen-

de Schwämme verwenden

❑Keine trockene Tücher verwenden.

❑Keine aggressiven, säure- oder laugen-

haltigen Reiniger verwenden.

❑Hinweis: Alkohol (Spiritus) nicht auf

Kunststoffflächen anwenden, es könn-

ten matte Stellen entstehen.

❑Vorsicht! Küche ausreichend belüften,

keine offene Flamme.

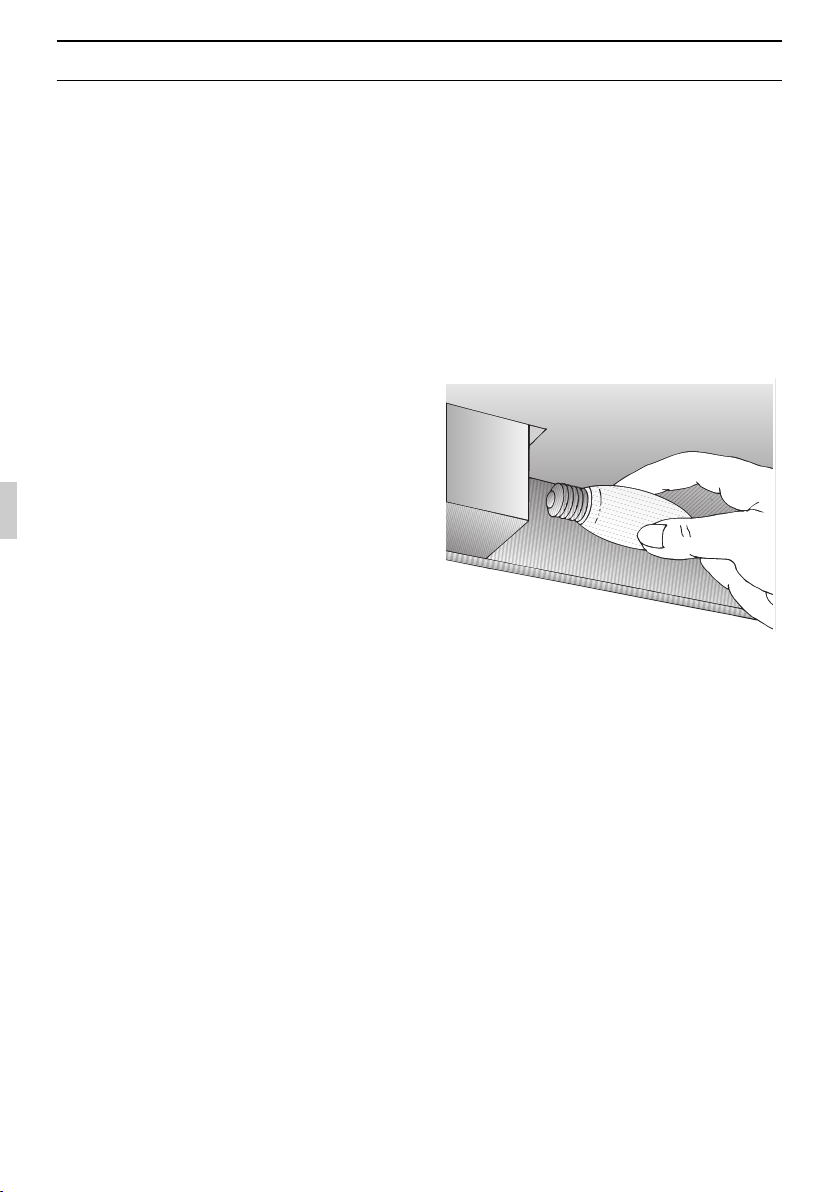

Auswechseln der Lampen

Glühlampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz-

steckers oder Ausschalten der installati-

onsseitig vorgesehenen Trennvorrich-

tung die Dunstabzugshaube stromlos.

2. Nehmen Sie den Filterrahmen ab.

❑ Siehe Fettfilter.

3. Tauschen Sie die Lampe aus.

(Handelsübliche Glühlampen

max. 40 Watt, Sockel E 14).

4. Montieren des Filterrahmens.

❑ Siehe Fettfilter.

Bei eventuellen Rückfragen oder Störun-

gen, bitte den Kundendienst verständigen.

(siehe Kundendienststellenverzeichnis)

Bei Anruf bitte angeben:

Tragen Sie die Nummern in obige Felder

ein. Die Nummern sind auf dem Typen-

schild, nach Abnahme des Filtergitters, im

Innenraum des Gerätes zu finden.

Konstruktionsänderungen im Rahmen der

technischen Entwicklung bleiben vorbehal-

ten.

E-Nr. FD

Störungen

Halogenlampen:

1. Schalten Sie die Dunstabzugshaube aus

und machen Sie durch Ziehen des Netz-

steckers oder Ausschalten der installati-

onsseitig vorgesehenen Trennvorrich-

tung die Dunstabzugshaube stromlos.

 Die Halogenbirnen werden bei

Betrieb sehr heiß. Auch einige Zeit nach

dem Ausschalten besteht noch

Verbrennungsgefahr.

2. Nehmen Sie den Lampenring mit einem

Schraubenzieher oder ähnlichem ab.

3. Tauschen Sie die Halogenbirne aus.

(Handelsübliche Halogenbirne,

12 Volt, max. 20 Watt, Sockel G4).

Achtung: Steckfassung.

Zum Anfassen der Birne ein sauberes Tuch

verwenden.

4. Rasten Sie den Lampenring wieder ein.

5. Stellen Sie durch Einstecken des Netz-

steckers oder durch Einschalten der

installationsseitig vorgesehenen Trenn-

vorrichtung die Stromversorgung wieder

her.

Hinweis: Sollte die Beleuchtung nicht funk-

tionieren, kontrollieren Sie, ob die Lampen

richtig eingesteckt sind.

Reinigen und Pflegen

Montageanweisung: Wichtige Hinweise

Über einer Feuerstätte für feste

Brennstoffe, von der eine Brandgefahr

(z. B. Funkenflug) ausgehen kann, ist die

Montage der Dunstabzugshaube nur dann

zulässig, wenn die Feuerstätte eine

geschlossene nicht abnehmbare

Abdeckung hat und die länderspezifischen

Vorschriften eingehalten werden.

Diese Einschränkung gilt nicht für Gas-

Herde und Gas-Mulden.

Je kleiner der Abstand zwischen

Dunstabzugshaube und Kochstellen desto

größer ist die Möglichkeit, dass sich durch

aufsteigenden Wasserdampf unten an der

Dunstabzugshaube Tropfen bilden können.

Zusätzliche Hinweise bei Gas-Koch-

geräten:

Bei der Montage von Gaskochstellen

sind die national einschlägigen gesetzlichen

Bestimmungen (z. B. in Deutschland:

Technische Regeln Gasinstallation TRGI) zu

beachten.

Es müssen die jeweils gültigen Einbau-

vorschriften und die Einbauhinweise der

Gas-Gerätehersteller beachtet werden.

Die Dunstabzugshaube darf nur an

einer Seite neben einem Hochschrank oder

einer hohen Wand eingebaut werden.

Abstand mind. 50 mm.

Mindestabstand bei Gas-Kochstellen

zwischen Oberkante Topfträger und

Unterkante der Dunstabzugs-

haube: 650 mm, Abb. 1.

Altgeräte sind kein wertloser Abfall.

Durch umweltgerechte Entsorgung können

wertvolle Rohstoffe wiedergewonnen

werden.

Bevor Sie das Altgerät entsorgen, machen

Sie es unbrauchbar.

Ihr neues Gerät wurde auf dem Weg zu

Ihnen durch die Verpackung geschützt. Alle

eingesetzten Materialien sind umweltver-

träglich und wieder verwertbar. Bitte helfen

Sie mit und entsorgen Sie die Verpackung

umweltgerecht.

Über aktuelle Entsorgungswege informieren

Sie sich bitte bei Ihrem Fachhändler oder

bei Ihrer Gemeindeverwaltung.

Die Dunstabzugshaube ist für Abluft-

und Umluftbetrieb verwendbar.

Die Dunstabzugshaube immer über der

Mitte der Kochstellen anbringen.

Mindestabstand zwischen Elektro-

kochstellen und Unterkante der Dunstab-

zugshaube: 650 mm.

min 650

Este manual sirve para los siguientes modelos

Tabla de contenidos

Idiomas:

Otros manuales de Campana de ventilación de Küppersbusch

Küppersbusch

Küppersbusch IKD3700.0 Guía de configuración rápida

Küppersbusch

Küppersbusch KD6250.0 Guía de configuración rápida

Küppersbusch

Küppersbusch IKDEM 976.1GE Guía de configuración rápida

Küppersbusch

Küppersbusch EDL12700.0GE Manual de usuario

Küppersbusch

Küppersbusch IKD 9600 Manual de usuario

Küppersbusch

Küppersbusch IKD 9650.0 E Manual de usuario

Küppersbusch

Küppersbusch KD 6600 Manual de usuario

Küppersbusch

Küppersbusch IKD 10770.0 Manual técnico

Küppersbusch

Küppersbusch KD 380.0 GE Manual de operación

Küppersbusch

Küppersbusch LB6700.0E Guía de configuración rápida

Küppersbusch

Küppersbusch KD 9570 OBC Manual de operación

Küppersbusch

Küppersbusch KD 957.1 GE Manual de operación

Küppersbusch

Küppersbusch IKD 12850.0 Manual técnico

Küppersbusch

Küppersbusch KD 9420.0 GE Manual de operación

Küppersbusch

Küppersbusch EDIP 60.0 W Guía de configuración rápida

Küppersbusch

Küppersbusch IKD 11750.0 GE Manual de operación

Küppersbusch

Küppersbusch LB 632.1W Guía de configuración rápida

Küppersbusch

Küppersbusch IKDEM 976.2GE-84 Manual de usuario

Küppersbusch

Küppersbusch IKD 9420.0 GE-CN Manual de operación

Küppersbusch

Küppersbusch DW9320 Manual de usuario

Küppersbusch

Küppersbusch KD 9475.0 E Manual de operación

Küppersbusch

Küppersbusch IKD 943.1 Guía de configuración rápida

Küppersbusch

Küppersbusch KD635.2 Guía de configuración rápida

Küppersbusch

Küppersbusch ED635.1 Guía de configuración rápida

Manuales populares de Campana de ventilación de otras marcas

emmeti

emmeti RECUPA MED A-140 Guía

Nibe

Nibe F135 Manual de usuario

Kuppersberg

Kuppersberg INTRO 60 Instrucciones de instalación y mantenimiento

Zephyr

Zephyr Spruce AK9834BS Guía de instalación

Hisense

Hisense MH6INBG Manual de usuario

Miele

Miele DA 1255 Manual de usuario

Broan

Broan 46000 Manual de usuario

GE Profile PV977 Instrucciones originales

FALMEC

FALMEC FFRIA24W5FS Manual de usuario

Whirlpool

Whirlpool RH2600XL-1 SERIES Manual de usuario

ETNA

ETNA AV360RVS Manual de usuario

JUNO

JUNO JDF603E6 Manual de usuario

Miele

Miele DA 6708 D Manual de usuario

Tricity Bendix

Tricity Bendix LE 150 Manual

AEG

AEG X68163BV1 Manual de usuario

AEG

AEG 125 D Manual de usuario

Smeg

Smeg KSEV97X Manual de usuario

Nibe

Nibe S Series Guía del usuario
