Kübler CODIX 533 Manual de usuario
Bedienungsanleitung
Sollwertgeber
CODIX 533
english deutsch
français
italianoespañol
Generador de valores de consigna
CODIX 533
Salidas 0 … 12 V
y 0 … 24 mA
Generatore di valore di consegna
CODIX 533
con uscite 0 … 12 V
e 0 … 24 mA
Générateur de consigne
CODIX 533
avec sorties 0 … 12 V
et 0 … 24 mA
Setpoint generator
CODIX 533
Output 0 … 12 V
and 0 … 24 mA
Sollwertgeber
CODIX 533
zur Ausgabe von 0 … 12 V
und 0 … 24 mA
english deutsch
français
italianoespañol
48 [1.89]
59 [2.323]
6.5 [0.256]
max. 19.3 [0.76]
4 [0.158]
24 [0.945]
22 x 45
[0.866 x 1.772]
Schalttafelausschnitt/
Front panel cut-out:
Découpe d’encastrement :
Misure d’incastro:
Recorte de cuadro de mando:
22,2+0,3 x 45+0,6 mm
53 [2.087]
[1.103]
28
[0.984 x 1.969]
25 x 50
1 [0.039]
4 [0.158]
[0.984+0.02]
25+0.5
[1.969+0.024]
50+0.6
Einbaurahmen/Bezel/Cadre de montage/Telaio di fissaggio/Marcos para encastrado
56 [2.205]
1 [0.039]
14 [0.158]
M3
40 [1.575]
32 [1.26]
25 x 50
[0.984 x 1.969]
25+0.5
[0.984+0.02]
32±0.1
[1.26±0.004]
50+0.6 [1.969+0.024]
1Senkung Af3, DIN 74
Countersinking Af3, DIN 74
Fraisure Af3, DIN 74
Svasatura Af3, DIN 74
Fresado Af3, DIN 74
Abmessungen/Dimensions/Dimensions/Dimensioni/Dimensiones
Betrieb
Betrieb
. . .
Übersicht Programmierung/Programming overview/Présentation de la pro-
grammation/Presentazione della programmazione/Visión de conjunto de la
programación
to
to
to
bei mA 24.00
bei mA 24.00
to
to
to
to
to
to
to
to
1 sec
to
to
to
to
bei mA 24.00
bei mA 24.00
bei mA 24.00
bei mA 24.00
SEtPoint
SiGnal
output.Low
output.High
SPecial display
MAnual
SiGnal
output.Low
output.High
SteP
SPecial display
Auto
SiGnal
time
Number PEriode
out 1
Time PEriode 1
out20
Time PEriode 20
cYcle
noCYcle
*
*
*
*
*
*
to
to
to
bei mA 24.00
bei mA 24.00
to
to
*SPecial decimalPoint
display.Low
display.High
EndPro-
gramming
DE - Seite 2
Inhaltsverzeichnis
1. Funktionsbeschreibung................................................................................................... 3
1.1 Der Betriebsmodus SEtP................................................................................................ 3
1.2 Der Betriebsmodus MAn ................................................................................................ 3
1.3 Der Betriebsmodus Auto ............................................................................................... 3
1.4 Blockschaltbild................................................................................................................ 4
2. Sicherheits- und Warnhinweise...................................................................................... 4
2.1 Bestimmungsgemäßer Gebrauch................................................................................... 4
3. Inbetriebnahme .............................................................................................................. 4
3.1. Reset, Rückstellung auf Werkseinstellung ..................................................................... 4
3.2. Programmierung und Bedienung des Sollwertgebers mit 2 Tasten............................... 4
3.3. Allgemeiner Hinweis zur Programmierung ..................................................................... 5
4. Programmierung............................................................................................................. 5
4.1 Einstieg in die Programmierung ..................................................................................... 5
4.2 Programmiermodus ........................................................................................................ 5
4.2.1 Der Betriebsmodus SEtP............................................................................................. 5

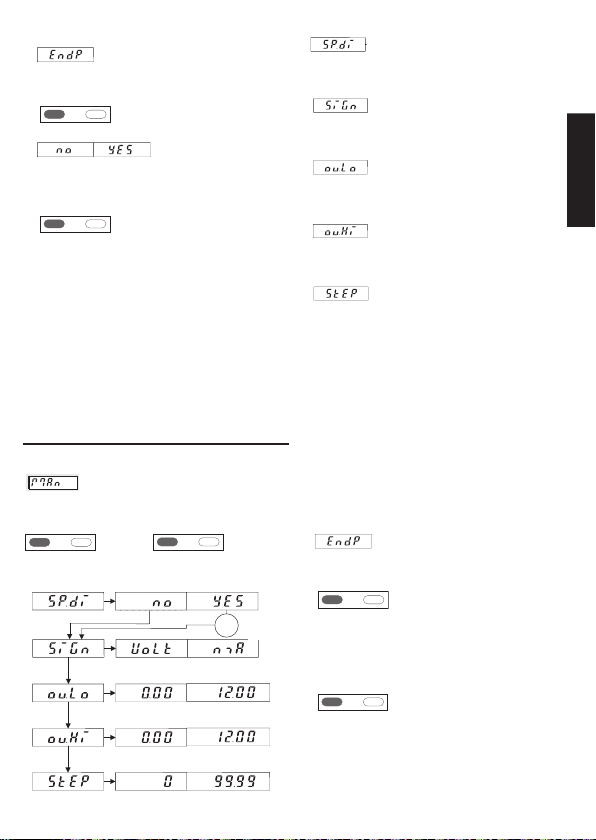

4.2.2 Der Betriebsmodus MAn.............................................................................................. 6
4.2.2.1 Die Funktion SPecial disPlay ......................................................................................... 7
4.2.3 Der Betriebsmodus Auto ............................................................................................. 7
4.2.3.1 Die Funktion SPecial disPlay ......................................................................................... 8
4.2.4 Ein Beispiel zum Betriebsmodus Auto ........................................................................... 9
5. Technische Daten........................................................................................................... 9
6. Anschlussbelegung....................................................................................................... 10
7. Lieferumfang................................................................................................................. 10
8. Bestellbezeichnung....................................................................................................... 10
9. Fehlermeldungen.......................................................................................................... 10
10. Abmessungen siehe Klappseite ................................................................................... 10
deutsch
DE - Seite 3
1. Funktionsbeschreibung
Dieser Sollwertgeber ist ein leicht zu bedienendes,
mikroprozessor gesteuertes Instrument zur Ausgabe
von Strom- und Spannungswerten.
Strom: 0…24 mA
Spannung: 0…12 V DC.
Es kann der Strom- oder der Spannungsausgang
verwendet werden.
Drei Betriebsmodi sind programmierbar:
– Manueller Direkteingabe-Betrieb
– Manueller Rampen-Betrieb
– Automatischer Rampen-Betrieb
Datenerhalt bei Stromausfall
Die programmierten Daten bleiben auch nach
einen Spannungsausfall erhalten.
1.1 Der Betriebsmodus SEtP
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Direkteingabe-Be-
trieb: Hier geben Sie direkt den Wert in Volt oder
mA ein. Erfolgt innerhalb von 3 Sekunden keine
Tastenbetätigung, so wird der Wert als neuer Sollwert
übernommen und ausgegeben. Während des Betriebs
wird im Wechsel der ausgegebene Sollwert und SEtP
angezeigt.
1.2 Der Betriebsmodus MAn
In diesem Modus betreiben Sie nach der Program-
mierung das Gerät im manuellen Rampen-Betrieb:
Dieser ist definiert durch 2 frei wählbare Strom- bzw.
Spannungswerte und die Schrittweite. Im Betrieb
erhöhen Sie mit der rechten Taste den Sollwert um
die zuvor programmierte Schrittweite, mit der linken
Taste reduzieren Sie den Sollwert entsprechend.
Zudem besteht die Möglichkeit den ausgegeben Soll-
wert zu skalieren. D.h. Sie können z.B. 10 (kg) im
Display anzeigen, während 2 V ausgeben werden.
Während des Betriebs wird im Wechsel der ausgege-
bene Sollwert und MAn angezeigt.
1.3 Der Betriebsmodus Auto
In diesem Modus betreiben Sie nach der Programmie-
rung das Gerät im automatischen Rampen-Betrieb:
Die automatische Rampenfunktion definiert sich durch
max. 20 Strom- oder Spannungswerte die zeitgesteu-
ert ausgegeben werden. Die Rampenfunktion ist wahl-
weise begrenzt oder als Endlosschleife programmier-
bar. Die Zykluszeit ist im Bereich von 0,1 s…999.9 s
bzw. 0,1 min…999.9 min programmierbar. Die rechte
Taste startet die automatische Rampenfunktion mit
dem 1. Zyklus.
Mit der linken Taste wird die Rampenfunktion been-
det. Die autom. Rampenfunktion kann zusätzlich
durch Aktivierung des Hold-Eingangs angehalten
werden.
Nach der Deaktivierung wird an diesem Punkt wieder
fortgefahren. Während des Betriebs wird im Wechsel
der ausgegebene Sollwert und Auto angezeigt.
DE - Seite 4
1.4 Blockschaltbild
µC D
A
DC
1.1
1.2
1.4
1.3 1.7
1.5
1.6
DC
Eingänge
1.1: PWR+ (10…30V DC)
1.2: PWR- (GND)
1.3: PWR- (GND)
1.4: HOLD
Ausgänge
1.5: I OUT+ (0…24mA)
1.6: PWR- OUT (GND, OUT)
1.7: U OUT+ (0…12V)
2. Sicherheits- und Warnhinweise
1. Vor Durchführung von Installations- oder
Wartungsarbeiten stellen Sie bitte sicher,
dass die Digitalanzeige von der Versor-
gungsspannung getrennt ist.
2. Setzen Sie dieses Gerät nur bestim-
mungsgemäß ein.
3. In technisch einwandfreiem Zustand.
4. Unter Beachtung der Bedienungsanleitung
und den allgemeinen Sicherheitsbestim-
mungen.
5. Beachten Sie länder- und anwendungs-
spezifische Bestimmungen.
6. Dieses Gerät ist nicht geeignet für den
explosionsgeschützten Bereich und den
Einsatzbereichen, die in EN 61010-1 aus-
geschlossen sind.
7. Die Digitalanzeige darf nur in ordnungsge-
mäß eingebautem Zustand entsprechend
dem Kapitel “allgemeine technische
Daten” betrieben werden.
2.1 Bestimmungsgemäßer Gebrauch
Dieses Gerät darf nur als Einbaugerät eingesetzt
werden. Der Einsatzbereich liegt in industriellen Pro-
zessen und Steuerungen. In den Bereichen von Fer-
tigungsstraßen der Metall-, Holz- Kunststoff-, Papier-,
Glas- und Textilindustrie u.ä. Überspannungen an den
Schraubklemmen des Geräts müssen auf den Wert
der Überspannungskategorie II begrenzt sein.
Wird das Gerät zur Überwachung von Maschinen
oder Ablaufprozessen eingesetzt, bei denen infolge
eines Ausfalls oder einer Fehlbedienung des Geräts
eine Beschädigung der Maschine oder ein Unfall des
Bedienungspersonals möglich ist, dann müssen Sie
entsprechende Sicherheitsvorkehrungen treffen.
3. Inbetriebnahme
Wenn Sie die Versorgungsspannung anlegen wird für
2 Sekunden
angezeigt. Danach erscheint für
2 Sekunden der Gerätetyp und für
2 Sekunden der Softwarestand.
Nachdem das EEPROM ausgelesen wurde wechselt
das Gerät in den Betriebsmodus.
3.1. Reset, Rückstellung auf Werkseinstellung
Wenn Sie beide Tasten gleichzeitig drücken und dann
die Versorgungsspannung einschalten erscheint auf
dem Display:
Das Gerät wurde auf die Werkseinstellung zurückge-
setzt und ist jetzt betriebsbereit.
3.2. Programmierung und Bedienung des
Sollwertgebers mit 2 Tasten
⇑⇑
Sie kommen in der Programmierung zum nächs-
ten Parameter, wenn Sie beide Tasten gleichzei-
tig drücken. Innerhalb eines Parameters bestäti-
gen Sie die Eingabe ebenfalls durch drücken der
beiden Tasten.
!
deutsch
DE - Seite 5
⇑
Mit der rechten Taste wählen Sie die Parameterwerte
aus. Wenn Sie einen Zahlenwert eingeben, dann
wählen Sie mit der linken Taste
⇑
die Dekade aus, mit der rechten
⇑
wählen Sie einen Wert zwischen 0…9.
3.3 Allgemeiner Hinweis zur Programmierung
⇑⇑
Hinweis Wenn Sie in dieser Anleitung beide
Tasten gleichzeitig drücken sollen,
dann müssen Sie die linke Taste
kurz vor der rechten Taste drücken.
4. Programmierung
4.1 Einstieg in die Programmierung
Sie gelangen in den Programmier-Modus, wenn Sie:
1. Die beiden frontseitigen Tasten mindestens 3
Sekunden gleichzeitig drücken.
⇑⇑
2. Auf dem Display erscheint:
3. Zudem erscheint eine blinkende Sicherheitsabfra-
ge. Durch Drücken der rechten Taste wechseln Sie
zwischen No und YES
⇑
4. Wenn im Display YES angezeigt wird und Sie
beide Tasten drücken gelangen Sie in den Pro-
grammiermodus. Mit no gelangen Sie in den Anzei-
gemodus
⇑⇑
4.2 Programmiermodus
1. Drücken Sie die rechte Taste und wählen Sie den
Betriebsmodus aus:
⇑
2. Sie können zwischen 3 verschiedenen Betriebsmo-
di wählen:
3. Wenn Sie den Betriebsmodus ausgewählt haben
und beide Tasten drücken, können Sie mit der Pro-
grammierung beginnen.
⇑⇑
Die drei Betriebsmodi können unabhängig von ein-
ander programmiert werden.
4.2.1 Der Betriebsmodus SEtP
1. Sie können für den Betriebsmodus SEtP folgendes
programmieren:
to
to
⇑⇑
⇑
bei mA 24.00
bei mA 24.00
–
Mit SiGnal wählen Sie zwischen der Sollwertausgabe
in Volt oder mA. Wenn Sie beide Tasten drücken
gelangen Sie von SiGn nach ou.Lo und ou.HI
–
Mit output.Low legen Sie den unteren Wert fest.
–
Mit output.High legen Sie den oberen Wert fest.
Im Betrieb kann nicht unter den Wert ou.Lo bzw. über
den Wert ou.Hi editiert werden. Die Defaultwerte für
ou.Lo sind 0 V bzw. 0 mA. Für ou.Hi sind die Werte
12 V bzw. 24 mA.
DE - Seite 6
deutsch
2. Nachdem Sie den Wert ou.Hi eingestellt haben und
beide Tasten gleichzeitig drücken erscheint
3. Mit der rechten Taste wählen Sie zwischen
no und YES
⇑
4. Wenn Sie YES gewählt haben und beide Tasten
gleichzeitig drücken beenden Sie die Programmie-
rung. Die neuen Werte werden gespeichert.
⇑⇑
5. Das Gerät ist jetzt betriebsbereit.
6. Wenn Sie während des Betriebs in den Program-
miermodus wechseln und die Parameter ou.Lo.
bzw. ou.Hi verändern, beachten Sie beim beenden
des Programiermodus bitte folgendes:
Wird der Wert beim Parameter ou.Lo verändert,
so beginnt der im Betrieb editierte Wert beim Wert
vom Parameter ou.Lo.
Wird der Wert beim Parameter ou.Hi verändert, so
wird der im Betrieb editierte Wert wieder auf ou.Lo
zurückgesetzt.
4.2.2 Der Betriebsmodus MAn
1. Sie können für den Betriebsmodus MAn folgendes
programmieren:
⇑
⇑⇑
to
to
to
bei mA 24.00
bei mA 24.00
Asiehe
S. 7
bei mA 24.00
bei mA 24.00
2. Funktionen
–
to
to
to
bei mA 24.00
bei mA 24.00
A
die Funktion
SPecial display, siehe 4.2.2.1
–
Mit SiGnal wählen Sie zwischen der Sollwertausgabe
in Volt oder mA.
–
Mit output.Low legen Sie den kleinsten Ausgabwert
fest.
–
Mit output.High legen Sie den größten Ausgabe-
wert fest.
–
Mit StEP legen Sie die Schrittweite fest. Um diese
Schrittweite erhöht sich der Sollwert im Betrieb wenn
Sie die rechte Taste drücken. Der ausgegebene Soll-
wert reduziert sich um diesen Betrag wenn Sie die
linke Taste betätigen.
Im Betrieb kann ou.Lo nicht unterschritten bzw. ou.Hi
nicht überschritten werden.
Hinweis
Wenn Sie während des Betriebs in den Programmier-
modus wechseln und die Werte ou.Lo, ou.Hi, di.Lo
oder di.Hi ändern, so wird der Parameter StEP auf
Null zurückgesetzt, der Ausgabewert wird auf ou.Lo,
bzw. di.Lo zurückgesetzt.
3. Nachdem Sie den Wert StEP eingestellt haben und
beide Tasten gleichzeitig drücken erscheint
4. Mit der rechten Taste wählen Sie zwischen no und
YES
⇑
5. Wenn Sie YES gewählt haben und beide Tasten
gleichzeitig drücken beenden Sie die Programmie-
rung. Alle eingestellten Parameter werden ge-
speichert.
⇑⇑
6. Das Gerät ist jetzt betriebsbereit.
Otros manuales para CODIX 533
3
Tabla de contenidos
Idiomas:
Otros manuales de Generador portátil de Kübler
