JVC AV-25P8PH Manual de usuario

AV-25P8

No. 56070 1

MODEL NO.

XXXXX XXXXXXX

XXXXXXX XXXXX

XXXXXX

XXXXX

XXX XXXXX XXXXX

XXXXXXXXXXXXXXXXXXXXX

XXXXXXXXXXXXXXX

SERIALNo.

XXXXXX–XXX

XXXX XX XXXX

XXX XX XXXX

Identify model name

Basic model name

BASIC CHASSIS

SERVICE MANUAL

COLOUR TELEVISION

AV-25P8(PH)

Sep. 2000

HOW TO IDENTIFY MODEL

While referring to the illustration given below, identify model name on the rating label affixed to the rear cover.

This service manual mainly consists of the following items:

• The items which differ from those for the AV-25PX service manual.

• The initial value for each setting item.

For details other than those described in this manual, please refer to the following service manual.

Reference Service Manual: AV-25PX Service Manual (No. 51752, Aug. 2000)

Note: The page in parentheses shows the one for the AV-25PX service manual (No. 51752, Aug. 2000).

AV-25P8

AV-25P8-PH

AV-25P8

No. 560702

AV-25PX AV-25P8(PH)

!REF. NO. PART NAME DESCRIPTION

PART No. PART No.

■EXPLODED VIEW PARTS LIST (Pages 35 and 36)

!10 QMP40D0-200J3 QMPR010-200-E2 POWER CORD

or QMP40D0-200J5 or QMPR010-200-K2

!12 LC10477-003A-H LC10477-003A-HK REAR COVER

!14 LC20377-010B-H GG20003-008A-H RATING LABEL

25 LC10475-013A-H LC10475-013A-HK FRONT CABI ASSY

■PRINTED WIRING BOARD PARTS LIST [POWER & DEF PWB ASSY] (Page 41-)

— SJK-2004A-H2 SJK-2013A-H2 POWER & DEF PWBASSY

■PACKING PARTS LIST (Page 47)

1 LC10845-003A-H GG10077-001A PACKING CASE

2 LC10479-002D-H LC10545-004B CUSHION ASSY 8 pcs. in 1 set

!6 LCT0864-001A-H LCT0852-001A-H INST BOOK

7 CM47385-00B-H CP30902-050(R) POS/SERIAL LABEL

!8 LCT0662-001A-H DIGEST MANUAL

!9 LCT0661-001A-H DIGEST MANUAL

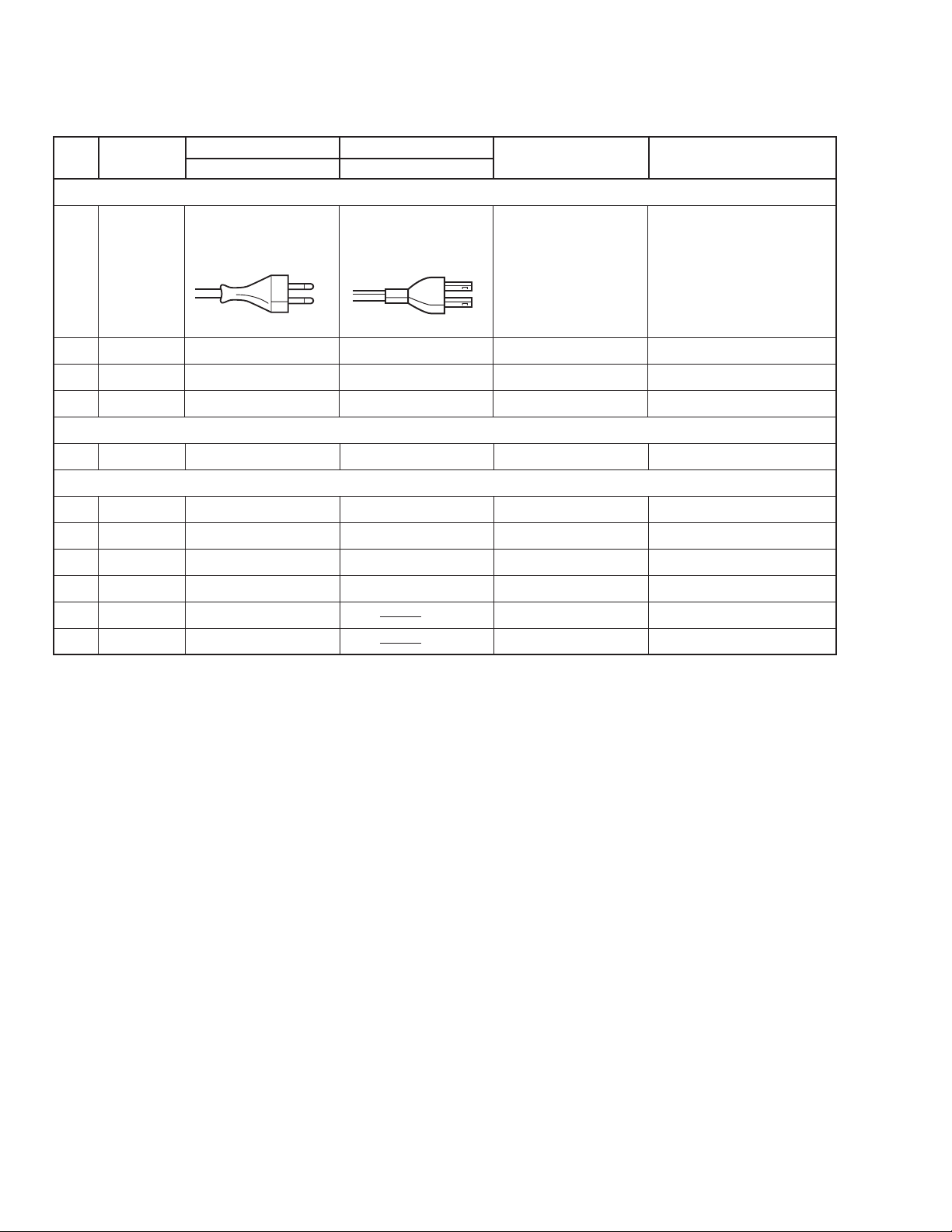

PARTS DIFFERENCE TABLE

The different parts between AV-25PX and AV-25P8(PH) are described below:

AV-25P8

No. 56070 3

Item CONTENTS

Dimensions (W ×H ×D) 655mm ×530.5mm ×465mm

Mass 36kg

TV RF System B, G, I, D, K, K1, M

Colour System PAL, SECAM, NTSC3.58, NTSC4.43

Receiving Frequency VHF (L) 46.25MHz ~ 168.25MHz

VHF (H) 175.25MHz ~ 463.25MHz

UHF 471.25MHz ~ 863.25MHz

CATV Mid (X-Z, S1-S10), Super (S11-S20), Hyper (S21-S41) bands receivable

Intermediate Frequency

VIF Carrier 38.0MHz

SIF Carrier 33.5MHz(4.5MHz), 32.5MHz(5.5MHz), 32.0MHz(6.0MHz), 31.5MHz(6.5MHz)

Colour Sub Carrier Frequency

PAL 4.43MHz

SECAM 4.40625MHz, 4.25MHz

NTSC 3.58MHz / 4.43MHz

Power Input Rating: AC110 ~ 240V, 50/60Hz Operating: AC90 ~ 260V, 50/60Hz

Power Consumption 119W

Picture Tube Visible size : 60cm measured diagonally

High Voltage 31.0kV ±1.5kV (at zero beam current)

Speaker & Audio Output Open dome speaker

10W+10W, 10cm round x 2

Video Audio Input terminals

Video1 S-Video Y: 1Vp-p Positive (Negative sync provided, when terminated with 75Ω)

C: 0.286Vp-p (Burst signal, when terminated with 75Ω)

Video 1Vp-p 75Ω(RCA pin jack)

Audio (L/R) 500mVrms (−4dBs), High impedance (RCA pin jack)

Video2 Video 1Vp-p 75Ω(RCA pin jack)

Audio (L/R) 500mVrms (–4dBs), High impedance (RCA pin jack)

Video3 Video/Y Composite video 1Vp-p 75Ω(RCA pin jack)

Component video 1Vp-p 75Ω(RCA pin jack)

Cb Component video B-Y 0.7Vp-p 75Ω(RCA pin jack)

Cr Component video R-Y 0.7Vp-p 75Ω(RCA pin jack)

Audio (L/R) 500mVrms (–4dBs), High impedance (RCA pin jack)

Video4 Video 1Vp-p 75Ω(RCA pin jack)

Audio (L/R) 500mVrms (−4dBs), High impedance (RCA pin jack)

Video Audio Output terminal

Video 1Vp-p 75Ω(RCA pin jack)

Audio (L/R) 500mVrms (−4dBs), High impedance (RCA pin jack)

Aerial Input Terminal 75ΩUnbalanced, Coaxial

Headphone Jack Stereo mini jack (3.5ø)

AV Compu Link terminal AV Compu Link II, mini jack (3.5ø)

Remote Control Unit RM-C113 (AA/R06 / UM-3 dry battery ×2)

Design & specifications are subject to change without notice.

SPECIFICATIONS(Page 2)

AV-25P8

No. 560704

SETTING OF SYSTEM CONSTANT SET (Page 9)

Table 1

SPECIFIC SERVICE INSTRUCTIONS

CONTENTS VARIABLE RANGE INITIAL SETTING VALUE

COLOUR MULTI

MSP NO

SUPER BASS NO

CENTER SPEAKER NO

TEXT NO

BLUE BACK MUTE NO

VOLUME LIMIT YES

COLOUR AUTO NO

TILT YES

C-TRAP 1

E.M.C. NO

N/S WHITE BACK NO

7 LED SPEED 00

MULTI TRIPLE PAL

YES NO

1 0

YES NO

00 10 20 ... 1250

1270 1260

USER SETTING CONDITIONS (Page 9)

Table 2

PICTURE SETTING FEATURES

PICTURE MODE BRIGHT SLEEP TIMER OFF

CONTRAST CENTER ON TIMER PR1 0:00

BRIGHT CENTER BLUE BACK ON

SHARP CENTER CHILD LOCK OFF

COLOUR CENTER CHANNEL GUARD --

TINT CENTER AUTO SHUT OFF OFF

WHITE BALANCE COOL VIDEO-3 SETTING COMPONENT

PICTURE FEATURES INSTALL

A.A.C ON LANGUAGE ENGLISH

AUTO VNR AUTO AUTO PROGRAM --

COLOUR SYSTEM TV: According to preset CH EDIT / MANUAL PRESET CH only

VIDEO: AUTO PAL Others: blank

ZOOM REGULAR DEMO

ECO SENSOR OFF DEMO OFF

PICTURE TILT CENTER OTHERS

SOUND SETTING VOLUME Appropriate sound level

BASS CENTER CHANNEL PRESET Refer to Operating Instructions.

TREBLE CENTER CHANNEL POSITION 1 POSITION

BALANCE CENTER SUB POWER ON

AI VOLUME ON ON SCREEN DISPLAY POSITION INDICATION

BBE ON TV/VIDEO TV

SPATIALIZER OFF SOUND SYSTEM B/G

AV-25P8

No. 56070 5

SERVICE ADJUSTMENTS

■Initial Setting Value

[INITIAL SETTING VALUES OF VSM PRESET (SUB MENU 5. VSM PRESET)]

[SETTING OF WHITE BALANCE PRESET (SUB MENU 6. WB PRESET)]

■SETTING OF VSM PRESET (Page 18)

2. CONT +17 +0−4

3. COLOR +0+0−1

4. SHARP +0 +0 −3

5. TINT +0 +0 +0


MODE BRIGHT STANDARD SOFT

ITEM

1. BRIGHT +0 +0 +0

■SETTING OF WHITE BALANCE PRESET (Page 19)

WHITE BALANCE COOL MID WARM

ITEM

1. R DRIVE 0 −3+26

2. B DRIVE 0 −23 −27

: Do not adjust.

AV-25P8

No. 560706

Adjustment of SUB COLOUR-II (Page 22)

Adjustment of SUB TINT-II (Page 23)

Adjustment part Description

5. COLOUR

PAL COLOUR Value (A) in the figure: Set to 0V (W & G).

SECAM COLOUR Value (A) in the figure: Set to −5V (W & G).

NTSC 3.58 COLOUR Value (A) in the figure: Set to +6V (W & G).

Adjustment part Description

6. TINT

NTSC 3.58 TINT Value (B) in the figure: Set to +6V (W & Cy).

CONTENTS PAL SECAM NTSC 3.58 NTSC 4.43

R−60

1. CUTOFF G −60

B−60

2. DRIVE R +0

B+0

3. BRIGHT TV 000—

VIDEO +1−4−2—

COMPONENT −3

4. CONT TV 000—

VIDEO +20+2—

COMPONENT +2

5. COLOUR TV / VIDEO +10 +18 +0−2

COMPONENT +8+18

6. TINT TV +6+6−10

VIDEO +6+6+60

COMPONENT +6−3

7. BLACK OFFSET R-Y —0——

B-Y —0——

8. SHARP TV −15 −17 −15 —

VIDEO −13 −11 −12 —

COMPONENT −15

■VIDEO / CHROMA CIRCUIT ADJUSTMENT (Page 19)

: Do not adjust.

AV-25P8

No. 56070 7

■DEFLECTION CIRCUIT ADJUSTMENT (Page 25)

[DEFLECTION ADJUSTMENTS INITIAL SETTING VALUE (SUB MENU 4. DEF)]

: Do not adjust.

■AUDIO CIRCUIT ADJUSTMENT (Page 29)

[AUDIO ADJUSTMENTS INITIAL SETTING VALUE (SUB MENU 3. AUDIO)]

Setting item Variable range Fixed value

1. ERROR LIMIT 000H ~ FF0H 100H

2. A2 ID THR 00H ~ FFH 14H

3. BASS −17 ~ +17 +0

4. TREBLE −17 ~ +17 +0

: Do not adjust.

Initial setting value

Setting item Adjustment name REGULAR ZOOM 16:9

50Hz 60Hz 50Hz 60Hz 50Hz 60Hz

1. V-SHIFT Vertical shift −30+10−10

2. V-SIZE Vertical size +13 0 +36 +35 −37 −37

3. SUBTITLE Subtitle 0 +10+70 0

4. H-CENT Horizontal center −9+5−1−10 0

5. H-SIZE Horizontal size +11 −1−9−7−10

6. EW-PIN Side pin correction −1−1−4−5+2+1

7. TRAPEZ Trapezoidal distortion correction +4−10 0−1+1

8. EW.COR.L Corner pin correction Low side −20 0 0+1+1

9. EW.COR.H Corner pin correction High side −20 0 0+1+1

10. V.S-COR Vertical size correction +900000

11. V-LIN Vertical Linearity 0 0 +1000

12. H-BLK-R Horizontal Blanking Right 0 0 0 0 +29 0

13. H-BLK-L Horizontal Blanking Left 0 0 0000

14. V-EHT V size correction level caused by EHT change −400000

15. H-EHT H size correction level caused by EHT change −400000

16. EHT-GAIN Size correction gain caused by EHT change 0 0 0000

AV-25P8

No. 560708 CTH 0009

CRT

AV25P8PH-SK #3

VICTOR COMPANY OF JAPAN, LIMITED

TELEVISION RECEIVER DIVISION 1106 Heta, Iwai-city, Ibaraki-prefecture, 306-0698, Japan

No.51752

Aug. 2000

V-25P

AV-25PX

CONTENTS

!SPECIFICATIONS ････････････････････････････････

････････････････････････････････････････････････････････････････

･････････････････････････････････････････････････････････････

･･････････････････････････････････････････････････････････

･････････････････････････････ 2

!SAFETY PRECAUTIONS ････････････････････････････････

････････････････････････････････････････････････････････････････

･･･････････････････････････････････････････････････････

･･････････････････････････････････････････････

･･･････････････････････ 3

!FEATURES････････････････････････････････

････････････････････････････････････････････････････････････････

･･･････････････････････････････････

･･････

･･･ 4

!FUNCTIONS････････････････････････････････

････････････････････････････････････････････････････････････････

･･････････････････････････････････

････

･･ 5

!SPECIFIC SERVICE INSTRUCTIONS ････････････････････････････････

････････････････････････････････････････････････････････････････

･････････････････････････････････････････････

･･････････････････････････

･････････････ 6

!SERVICE ADJUSTMENTS ････････････････････････････････

････････････････････････････････････････････････････････････････

･････････････････････････････････････････････････････

･･････････････････････････････････････････

･････････････････････ 12

★

STANDARD CIRCUIT DIAGRAM (APPENDIX) ････････････････････････････････

････････････････････････････････････････････････････････････････

･････････････････････････････････････

･･････････

･････ 2-1

!PARTS LIST････････････････････････････････

････････････････････････････････････････････････････････････････

･････････････････････････････････

･･

･33

SERVICE MANUAL

COLOUR TELEVISION

BASIC CHASSIS

No.51752

V-25PX

SPECIFICATIONS

Item CONTENTS

Dimensions ( W×

××

×H×

××

×D ) 655mm×530.5mm×465mm

Mass 36.0kg

TV RF System B, G, I, D, K, K1, M

Colour System PAL, SECAM, NTSC3.58, NTSC4.43

Stereo System Play back stereo system

Receiving Frequency VHF(L) 46.25MHz～168.25MHz

VHF (H) 175.25MHz～463.25MHz

UHF 471.25MHz ～863.25MHz

CATV Mid(X-Z, S1-S10), Super(S11-S20), Hyper(S21-S41) bands receivable

Intermediate Frequency

VIF Carrier 38.0MHz

SIF Carrier 33.5MHz(4.5MHz), 32.5MHz(5.5MHz), 32.0MHz(6.0MHz), 31.5MHz(6.5MHz)

Colour Sub Carrier Frequency

PAL 4.43MHz

SECAM 4.40625MHz, 4.25MHz

NTSC 3.58MHz / 4.43MHz

Power Input AC 110V～240V , 50/60Hz

Power Consumption 181W(Max) / 119W(Avg)

Picture Tube Visible size : 60cm measured diagonally

High Voltage 31.0kV±1.5kV (at zero beam current)

Speaker & Audio Output Open dome speaker

10W+10W, 10cm round×2

Video Audio Input terminals

S-Video Y : 1V(p-p) positive (Negative sync provided, when terminated with 75Ω)

C : 0.286V(p-p) (Burst signal, when terminated with 75Ω)

Video 1V(p-p) 75Ω(RCA pin jack)

Video1

Audio(L/R) 500mV(rms) (-4dBs), High impedance (RCA pin jack)

Video 1V(p-p) 75Ω(RCA pin jack)

Video2

Audio(L/R) 500mV(rms) (-4dBs), High Impedance (RCA pin jack)

Video/Y V : Composite video 1V(p-p) 75Ω(RCA pin jack)

Y : Component video 1V(p-p) 75Ω(RCA pin jack)

Cb Component video B-Y 0.7V(p-p) 75Ω(RCA pin jack)

Cr Component video R-Y 0.7V(p-p) 75Ω(RCA pin jack)

Video3

Audio(L/R) 500mV(rms) (-4dBs), High Impedance (RCA pin jack)

Video 1V(p-p) 75Ω(RCA pin jack)

Video4

(

Front terminal

)

Audio(L/R) 500mV(rms) (-4dBs), High impedance (RCA pin jack)

Video Audio Output terminal

Video 1V(p-p) 75Ω(RCA pin jack)

Audio(L/R) 500mV(rms) (-4dBs), High Impedance (RCA pin jack)

Aerial Input Terminal 75Ωunbalanced, Coaxial

Headphone jack Stereo mini jack (φ3.5mm )

AV Compu Link terminal AV Compu LinkⅡ, mini jack (φ3.5mm )

Remote Control Unit RM-C113 (AA/R06 dry battery×2)

Design & specifications are subject to change without notice.

Otros manuales para AV-25P8PH

Tabla de contenidos

Otros manuales de TELEVISOR de JVC

JVC

JVC AV-28GT1BUF Manual de usuario

JVC

JVC AV-29BH11ENS Manual de usuario

JVC

JVC TV 13142 Manual de usuario

JVC

JVC PD-42DX Manual de usuario

JVC

JVC InteriArt AV-28Z25EU Manual del sistema

JVC

JVC AV-14KG11, AV-14KG21, AV-14UG1 Manual de usuario

JVC

JVC LT-20J50SE Manual de usuario

JVC

JVC LT- 43C775 Manual de usuario

JVC

JVC AV20BJ8EES Manual de usuario

JVC

JVC AV-32220/G Manual de usuario

JVC

JVC AV-2100QE Manual de usuario

JVC

JVC 50050690 Manual de usuario

JVC

JVC AV32 X25EUS Manual de usuario

JVC

JVC AV-25VM1EN Manual de usuario

JVC

JVC AV-21TS2EK Manual de usuario

JVC

JVC AV-28PH4N Manual de usuario

JVC

JVC AV-29W33/T Guía del administrador

JVC

JVC InteriArt AV-21QT4BU Manual de usuario

JVC

JVC AV-27F704/BSA Manual de usuario

JVC

JVC AV-21VS21 Manual de usuario

JVC

JVC AV-29ED5BN, AV-29ED5SN Manual de usuario

JVC

JVC AV-28GT20U Manual de usuario

JVC

JVC AV28S2EKGR Manual de usuario

JVC

JVC AV-14F3PX Guía del administrador

Manuales populares de TELEVISOR de otras marcas

Philips

Philips Colour Television Manual de usuario

Toshiba

Toshiba 27A10 Manual de usuario

Philips

Philips 42PF9630A/37 Manual de usuario

Hitachi

Hitachi 32FX48B Manual de usuario

DAEWOO ELECTRONICS

DAEWOO ELECTRONICS DTQ-14V1FC Manual de usuario

Changhong Electric

Changhong Electric uhd55b6000is Manual de usuario

Philips

Philips Matchline 21CE7551 Manual de usuario

Panasonic

Panasonic Genus TX-G10 Manual de usuario

Toshiba

Toshiba 19A20 Manual de usuario

Philips

Philips 25PT4523-16 Manual de usuario

Sony

Sony XBR-100Z9D Manual de usuario

Philips

Philips PR0930X3 Manual de usuario

Philips

Philips Brilliance 231P4QPY Manual de usuario

Samsung

Samsung 55S9 B Series Manual de usuario

Philips

Philips 32HF9385D Guía de solución de problemas

Sharp

Sharp LC-40FI5012E Manual de usuario

Loewe

Loewe Table Stand Reference 55 Manual de usuario

Philips

Philips 32PFH5300 Manual de usuario
