Jula 422-225 Manual de usuario

Bruksanvisning för stolplykta

Bruksanvisning for stolpelykt

Instrukcja obsługi latarni słupkowej

Installation Instructions for Lamp Post

422-225

Bruksanvisning i original

Instrukcja obsługi w oryginale

Installation instructions in original

02.03.2011 © Jula AB

SVENSKA

SÄKERHETSANVISNINGAR

Läs bruksanvisningen noggrant innan användning!

Koppla bort nätspänningen innan du påbörjar installationen.

Glödlampan blir mycket het när den är tänd. Vänta tills den har kallnat innan du tar i den. Hantera

inte glödlampor med bara händer.

Använd inte lyktan utan att hela lampkupan sitter på plats.

Var noga med att inte överskrida glödlampans märkeffekt (60 W).

Lyktan måste anslutas till ett korrekt jordat eluttag.

Nätkabeln skall vara av typ H05RN- F 3G, 1 mm2, eller kraftigare.

Installera en dubbelpolig strömbrytare.

VARNING!

Använd inte stolplyktan om nätkabeln eller stickkontakten är skadad på något sätt. Av

säkerhetsskäl får nätkabeln endast bytas ut eller repareras av en auktoriserad serviceverkstad.

Rådfråga din återförsäljare.

TEKNISKA DATA

Märkspänning

220 –230 V ~ 50 Hz

Märkeffekt

Max. 60 W

Skyddsklass

Klass I

IP-klass

IP44

Lampsockel

E27

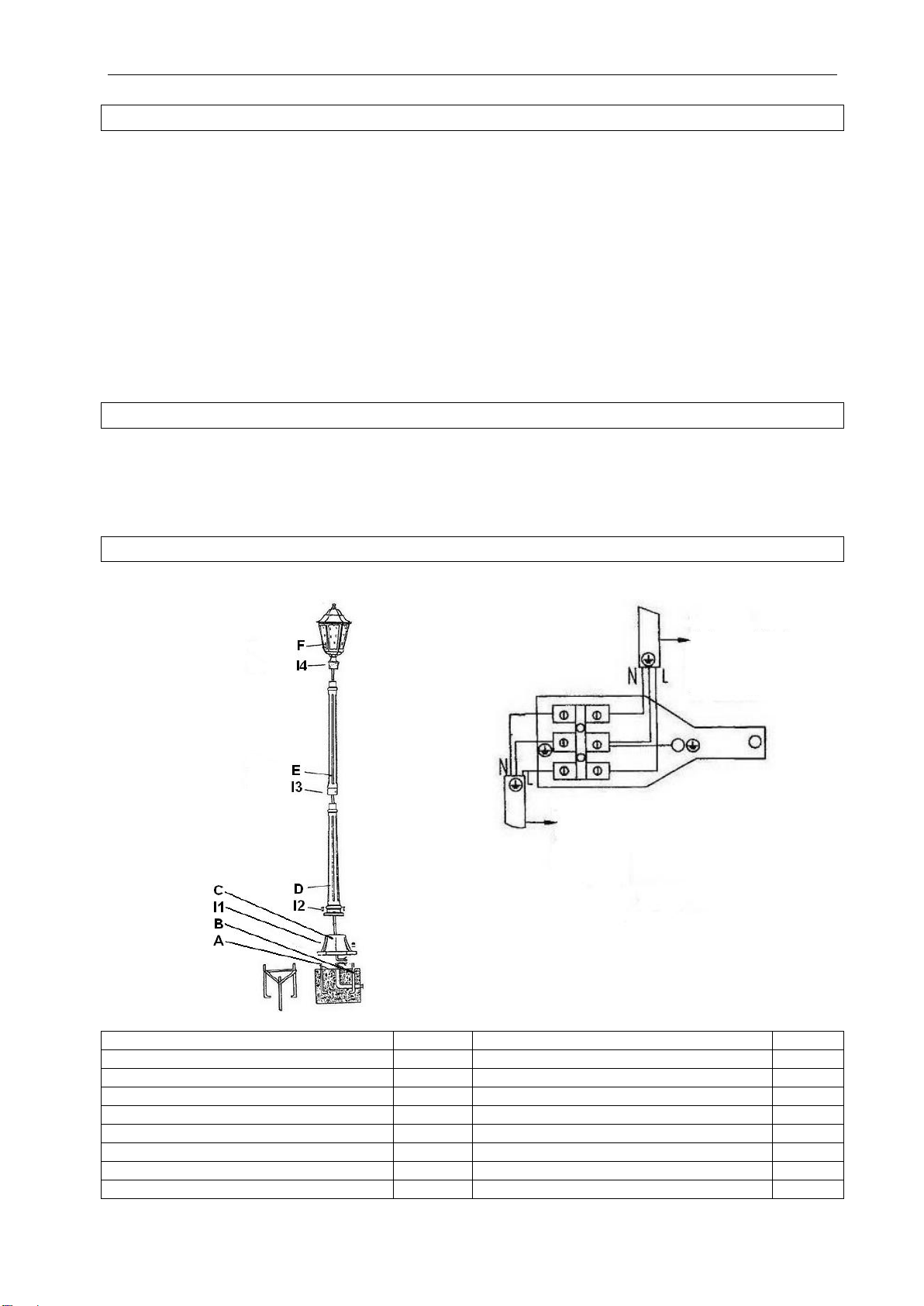

BESKRIVNING

Komponent

Antal

Komponent

Antal

A: Trekantsstöd

I1: Bricka för bult M10

B: Ankarstag/bultar

I2: Skruvar M6 x 16

C: Bas

I3: Skruvar M5 x 10

D: Nedre stolpenhet

I4: Skruvar M5 x 5

E: Övre stolpenhet

Kopplingsplint (medföljer ej)

F: Lykta

Insexnyckel för M3

Insexnyckel för M4

Fjäderbricka under M10

Externa nätledare

Interna nätledare

SVENSKA

MONTERING

Förberedelser

Gräv ett hål i fast mark för lyktans fundament. Hålet skall mäta 25,4 x 25,4 x 14 cm (l x b x d).

Se till att nätkabeln sticker upp 13 cm ovan marknivå i mitten av hålet.

Dra fast tre ankarstag (B) i trekantsstödet (A).

Häll i 4 cm förberedd cement i hålet. Medan cementen är våt, placera ankarstagen och

trekantsstödet vertikalt. Häll i återstående cement upp till marknivå.

Kontrollera att huvudena på ankarstagen sticker upp så att de passar basen. Montera lyktan när

cementen har stelnat.

Montering

Dra nätkabeln genom den övre stolpenheten (E) och den nedre stolpenheten (D). Montera lyktan

(F) på stolpen med skruvar (I4).

Anslut lyktans nätkabel till kopplingsplinten, se figur på föregående sida. Var noga med att ansluta

brun ledare (L = spänningsförande) till brun ledare, blå ledare (N = neutral) till blå ledare och

grön/gul ledare (jordledare) till grön/gul ledare.

Montera den nedre stolpenheten på basen med skruvar (I2).

Anslut elnätets nätkabel till kopplingsplinten.

Montera basen på ankarstagen med bultar och brickor (I1).

Justera lyktan till önskad höjd och dra sedan fast stolpenheterna med skruvar (I3).

UNDERHÅLL

Byta glödlampa

Koppla bort nätspänningen.

Öppna den övre lampkåpan.

Ta inte i glödlampan med bara händer.

Skruva loss den gamla glödlampan när den har kallnat.

Skruva försiktigt i den nya glödlampan i lamphållaren.

Sätt lampkåpan på plats innan du tänder lampan.

Med reservation för tryckfel och konstruktionsändringar som vi ej kan råda över. Vid eventuella problem,

kontakta vår serviceavdelning på telefon: 0200-88 55 88.

Jula AB, Box 363, 532 24 SKARA

www.jula.se

NORSK

NORSK SIKKERHETSANVISNINGER

Les bruksanvisningen nøye før bruk!

Koble fra nettspenningen før du starter installasjonen.

Pæren blir svært varm når den er tent. Vent til den har kjølt seg ned før du tar i den. Glødepærer

må ikke håndteres med bare hender.

Ikke bruk lykten uten at hele lampekuppelen er på plass.

Vær nøye med ikke å overskride glødepærens merkeeffekt (60 W).

Lykten må kobles til et korrekt jordet strømuttak.

Strømkabelen skal være av typen H05RN- F 3G, 1 mm2, eller kraftigere.

Installer en dobbelpolet strømbryter.

ADVARSEL!

Ikke bruk stolpelykten hvis strømkabelen eller støpselet er skadet. Av sikkerhetsgrunner skal

strømkabelen kun skiftes ut eller repareres av et autorisert serviceverksted. Rådfør deg med

forhandleren.

TEKNISKE DATA

Merkespenning

220 –230 V / 50 Hz

Merkeeffekt

Maks. 60 W

Beskyttelsesklasse

Klasse I

IP-klasse

IP44

Pæresokkel

E27

BESKRIVELSE

Komponent

Antall

Komponent

Antall

A: Trekantstøtte

I1: Skive for bolt M10

B: Ankerstag/bolter

I2: Skruer M6 x 16

C: Sokkel

I3: Skruer M5 x 10

D: Nedre stolpeenhet

I4: Skruer M5 x 5

E: Øvre stolpeenhet

Koblingssplint (ikke inkludert)

F: Lykt

Sekskantnøkkel for M3

Sekskantnøkkel for M4

Fjærskive under M10

Eksterne nettledere

Interne nettledere

NORSK

MONTERING

Forberedelser

Grav et hull i fast mark til lyktens fundament. Hullet skal måle 25,4 x 25,4 x 14 cm (l x b x d).

Pass på at strømkabelen stikker 13 cm over bakkenivå opp i midten av hullet.

Fest tre ankerstag (B) i trekantstøtten (A).

Hell 4 cm ferdig sement i hullet. Mens sementen er våt, plasserer du ankerstaget og trekantstøtten

vertikalt oppi. Hell i gjenværende sement opp til bakkenivå.

Kontroller at hodene på ankerstagene stikker opp slik at de passer til sokkelen. Monter lykten når

sementen er stivnet.

Montering

Trekk strømkabelen gjennom den øvre stolpeenheten (E) og den nedre stolpeenheten (D). Monter

lykten (F) på stolpen med skruer (I4).

Koble lyktens strømkabel til koblingssplinten, se figur på forrige side. Være nøye med å koble brun

leder (L = spenningsførende) til brun leder, blå leder (N = nøytral) til blå leder og grønn/gul leder

(jordleder) til grønn/gul leder.

Monter den nedre stolpeenheten på sokkelen med skruer (I2).

Koble strømnettets nettkabel til koblingssplinten.

Monter sokkelen på ankerstagene med bolter og skiver (I1).

Juster lykten til ønsket høyde, og fest deretter stolpeenhetene med skruer (I3).

VEDLIKEHOLD

Bytte pære

Koble fra strømforsyningen.

Åpne det øvre lampedekselet.

Ikke berør pæren med bare hender.

Skru løs den gamle pæren når den har blitt kald.

Skru forsiktig den nye pæren i pæreholderen.

Sett lampedekselet på plass før du tenner pæren.

Med forbehold om trykkfeil og konstruksjonsendringer utenfor vår kontroll. Ved eventuelle problemer kan

du kontakte vår serviceavdeling på telefon: 67 90 01 34.

Jula Norge AS, Solheimsveien 6–8, 1471 LØRENSKOG

www.jula.no

POLSKI

PRZEPISY BEZPIECZEŃSTWA

Przed użyciem uważnie przeczytaj instrukcję obsługi.

Odłącz prąd przez rozpoczęciem instalacji.

Żarówka mocno się nagrzewa podczas pracy. Zanim ją chwycisz, poczekaj, aż ostygnie. Nie

dotykaj żarówek gołymi rękoma.

Nigdy nie używaj lampy bez zamontowanego klosza.

Pamiętaj, aby nie przekraczać mocy znamionowej żarówki (60 W).

Latarnię należy podłączyć do właściwego gniazdka uziemionego.

Typ kabla to H05RN- F 3G, 1 mm2lub mocniejszy.

Zainstaluj dwubiegunowy przełącznik.

OSTRZEŻENIE!

Nie używaj latarni, jeśli kabel zasilający lub wtyczka są w jakikolwiek sposób uszkodzone. Ze

względów bezpieczeństwa kabel zasilający może zostać poddany wymianie lub naprawie

wyłącznie w autoryzowanym serwisie. Zasięgnij porady swojego sprzedawcy.

DANE TECHNICZNE

Zasilanie

220–230 V / 50 Hz

Moc znamionowa

Maks. 60 W

Klasa ochrony

Klasa I

Stopień ochrony obudowy

IP44

Oprawka żarówki

E27

OPIS

Część

Liczba

Część

Liczba

A: Wspornik trójkątny

I1: Podkładka śruby M10

B: Elementy kotwiące / śruby

I2: Śruby M6 x 16

C: Podstawa

I3: Śruby M5 x 10

D: Dolna część słupa

I4: Śruby M5 x 5

E: Górna część słupa

Zacisk połączeniowy (nie wchodzi w

skład zestawu)

F: Latarnia

Klucz imbusowy dla M3

Klucz imbusowy dla M4

Podkładka motylkowa pod M10

Sieć zewnętrzna

Sieć wewnętrzna

POLSKI

MONTAŻ

Przygotowania

Wykop dołek w ziemi pod fundament latarni. Wymiary dołka to 25,4 x 25,4 x 14 cm (dł. x szer. x

gł.).

Upewnij się, że kabel zasilający wystaje 13 cm ponad poziomem ziemi na środku dołka.

Zamontuj trzy elementy kotwiące (B) na wsporniku trójkątnym (A).

Wlej w dołek dobrze rozmieszany cement do uzyskania warstwy o grubości 4 cm. Kiedy cement

jest mokry, zamontuj pionowo elementy kotwiące i wspornik. Wypełnij cementem do poziomu

ziemi.

Upewnij się, że łby elementów kotwiących wystają tak, aby zamontować na nich bazę. Zamontuj

latarnię po zastygnięciu cementu.

Montaż

Poprowadź kabel przez górną (E) i dolną (D) część słupa. Zamontuj latarnię (F) na słupie za

pomocą śrub (I4).

Podłącz kabel latarni do zacisku połączeniowego, zobacz rysunek na poprzedniej stronie.

Pamiętaj, aby podłączyć brązowy przewód (L = faza) do brązowego, niebieski przewód (N –

neutralna) do niebieskiego, a zielono-żółty (uziemienie) do zielono-żółtego.

Zamontuj dolną część słupa do bazy za pomocą śrub (I2).

Podłącz kabel zasilający do zacisku połączeniowego.

Zamontuj podstawę do elementów kotwiących za pomocą śrub i podkładek (I1).

Dopasuj latarnię do żądanej wysokości i dokręć słup śrubami (I3).

KONSERWACJA

Wymiana żarówki

Odłącz zasilanie.

Otwórz górną pokrywę lampy.

Nie dotykaj żarówki gołymi rękami.

Ostrożnie wykręć starą żarówkę po upewnieniu się, że ostygła.

Ostrożnie wkręć nową żarówkę w oprawkę.

Zamontuj pokrywę przed włączeniem latarni.

Z zastrzeżeniem prawa do błędów w druku i zmian konstrukcyjnych, które są od nas niezależne. W razie

ewentualnych problemów skontaktuj się telefonicznie z naszym działem obsługi klienta pod numerem:

801 600 500.

Jula Poland Sp. z o.o., ul. Malborska 49, 03-286 Warszawa, Polska

www.jula.pl

ENGLISH

ENGLISH SAFETY INSTRUCTIONS

Read these instructions carefully before use!

Disconnect the mains voltage before starting installation.

The bulb gets very hot when it is switched on. Wait until it has cooled before touching it. Do not

touch bulbs with your bare hands.

Do not use the lamp without the entire lamp shade in place.

Be careful not to exceed the stated rated output of the bulb (60 W).

The lamp must be connected to a properly earthed power outlet.

The power cord must be type H05RN-F 3G, 1 mm2, or stronger.

Install a double pole switch.

WARNING:

Do not use the lamp post if the power cord and/or plug are damaged in any way. For safety

reasons, the power cord must only be replaced or repaired by an authorised service centre.

Consult your dealer.

TECHNICAL DATA

Mains voltage

220 –230 V/50 Hz

Rated output

Max. 60 watts

Safety class

Protection rating

IP44

Base

E27

DESCRIPTION

Component

Qty

Component

Qty

A: Triangular support

I1: Washer for bolt M10

B: Anchor rod/bolts

I2: Screws M6 x 16

C: Base

I3: Screws M5 x 10

D: Lower post unit

I4: Screws M5 x 5

E: Upper post unit

Terminal block (not supplied)

F: Lamp

Hex key for M3

Hex key for M4

Spring washer under M10

External mains wires

Internal mains

wires

ENGLISH

INSTALLATION

Preparation

Dig a hole in firm ground for the lamp's foundation. The hole should be 25.4 x 25.4 x 14 cm in size

(l x w x d).

Make sure that the power cord protrudes 13 cm above ground level in the middle of the hole.

Secure three anchor rods (B) to the triangular support (A).

Pour 4 cm of ready-mixed cement into the hole. While the cement is wet, position the anchor rods

and triangular support vertically. Pour in the remaining cement up to ground level.

Check that the heads of the anchor rods protrude so that they fit the base. Fit the lamp when the

cement has set.

Installation

Pull the power cord through the upper post unit (E) and the lower post unit (D). Mount the lamp (F)

on the post using screws (I4).

Connect the lamp's power cord to the terminal block (see figure on previous page). Make sure you

connect a brown wire (L = live) to a brown wire, a blue wire (N = neutral) to a blue wire and a

green/yellow wire (earth) to a green/yellow wire.

Fit the lower post unit to the base using screws (I2).

Connect the power cord to the terminal block.

Mount the base on the anchor rods using bolts and washers (I1).

Adjust the lamp to the height required and then tighten the post units using screws (I3).

MAINTENANCE

Replacing the bulb

Disconnect from the mains supply.

Open the upper lamp cover.

Do not touch the bulb with your bare hands.

Unscrew the old bulb when it has cooled.

Carefully screw the new bulb into the bulb holder.

Put the lamp cover back before switching on the lamp.

Subject to printing errors and design changes over which we have no control. In the event of problems,

please contact our service department.

www.jula.com

Otros manuales para 422-225

Tabla de contenidos

Idiomas:

Otros manuales de Luz exterior de Jula

Manuales populares de Luz exterior de otras marcas

Sealey

Sealey LED37 Manual de usuario

nordlux

nordlux VEJERS Guía del usuario

SImx

SImx ELITE LED LHTC637 Manual de usuario

GEV

GEV CAROLINE 10833 Manual de usuario

NEBO

NEBO NEB-LSP-0020 Manual de usuario

WE-EF

WE-EF PFL540 LED Manual de usuario

Lindby

Lindby 9949029 Manual de usuario

HEPER

HEPER DOGO Side LW6048.585-US Instrucciones de instalación y funcionamiento

HEPER

HEPER LW8034.003-US Instrucciones de instalación y funcionamiento

Maretti

Maretti VIBE S 14.6080.04.A Manual de usuario

BEGA

BEGA 84 253 Manual

HEPER

HEPER MINIMO Instrucciones de instalación y funcionamiento

LIGMAN

LIGMAN BAMBOO 3 Manual de usuario

Maretti

Maretti TUBE CUBE WALL 14.4998.04 Manual de usuario

Maxim Lighting

Maxim Lighting Carriage House VX 40428WGOB Manual de usuario

urban ambiance

urban ambiance UQL1273 Manual de usuario

TotalPond

TotalPond 52238 Manual de usuario

Donner & Blitzen

Donner & Blitzen 0-02661479-2 Manual de usuario
