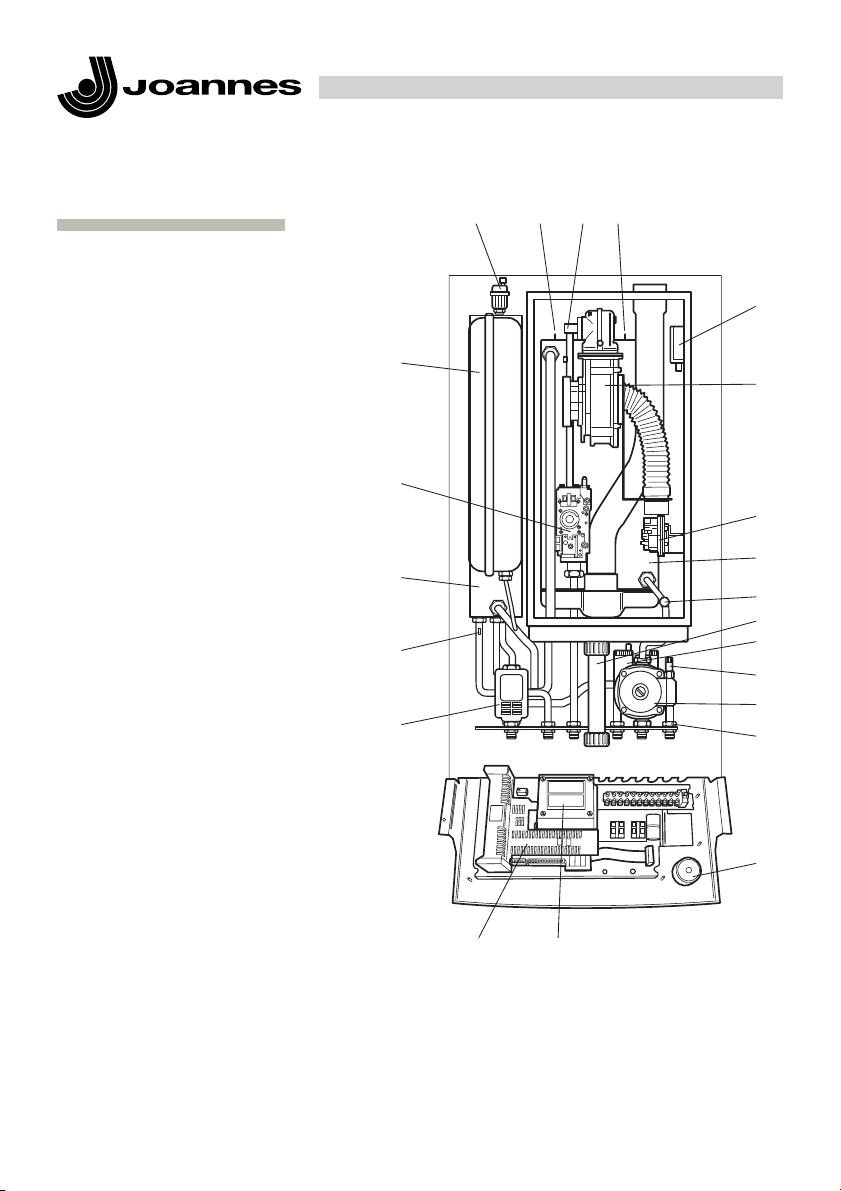

ALLACCIAMENTO IDRAULICO
Fissati i ganci di sostegno infilare la dima di montaggio e portarla a ridosso del muro; partendo dai raccordi
terminali precedentemente montati sulla dima, procedere alla posa in opera di tutte le tubazioni: mandata
impianto, ritorno impianto, acqua fredda, acqua calda ed eventualmente anche gas ed alimentazione linea
elettrica con termostato ambiente. Eseguite le tubazioni, èpossibile svitare i raccordi terminali ed inserire dei
normali tappi chiusi per procedere alla prova idraulica dell’impianto. La dima puòessere tolta oppure può
essere lasciata poichèdopo le operazioni di finitura della parete (intonaco o piastrelle) rimarràtotalmente
annegata nel muro; rimarranno esterni al muro finito solamente i due ganci di sostegno e rimarra una aper-
tura in corrispondenza degli attacchi. Piazzare quindi la caldaia sui due ganci di sostegno tramite gli appositi
fori nella parte posteriore del telaio, portarla completamente a ridosso del muro finito e fissare i due controdadi
sui ganci. Quindi procedere all’allacciamento idraulico tramite i tubi forniti a corredo provvedendo a tagliarli
su misura secondo la distanza tra i raccordi della caldaia ed i raccordi della dima situati sul muro.
SCARICO CONDENSA
La condensa che si forma all’interno della calda-
ia deve essere scaricata. Pertanto la caldaia èpre-
disposta con un sifone. Il raccordo del sifone deve
essere collegato ad uno scarico Ø32 in PVC. È
consigliabile predisporre un ulteriore sifone sullo
scarico prima di entrare in fognatura.
Importante: in caso di sostituzione del tubo di
scarico condensa, fornito di serie con la caldaia,
utilizzare tubo che abbia il Øinterno di almeno
13 mm.
Il tubo condensa corrugato in dotazione èdi dia-
metro esterno Ø25 mm.
52 50 50
65 65
58
58
37
20
26 398
450
894
930
GS
AE
R
F
SC
M
C
G
N.B.:
Prevedere attacchi idraulici femmina
LEGENDA
CAcqua calda Ø1/2”
GGas Ø3/4”(nella caldaia)
Ø1/2”(nel G./allacciamenti)
FAcqua alimentazione caldaia Ø1/2”(fredda)
AE Alimentazione elettrica
MMandata impianto Ø3/4”
RRitorno impianto Ø3/4”
GS Ganci sostegno Ø10 mm.
SC Scarico condensa Ø80 mm.
