JBL HLS 810 Manual de usuario

Technical Manual

HLS 810

ACOUSTIC & ELECTRICAL SPECIFICATIONS:

• Nominal Impedance 8 ohms

• Max Amp Power 150 watts

• Frequency Response 50Hz - 20kHz (+3dB)

• Sensitivity 89 dB (1 watt @ 1 meter)

• Crossover Frequency 2600 Hz

SYSTEM COMPONENTS:

• Cabinet HLS 810 (Not For Sale)

• Grille 332674-001

• Low Frequency Transducer* 8” Polypropylene,

Shielded (332651-001)

DC Resistance 4.4 ohms ±10%

• High Frequency Transducer* 10mm Polycarbonate Dome

(TW010B17/101829B)

SYSTEM COMPONENTS: (cont.)

DC Resistance 5.5 ohms ±10%

• Crossover Network 332678-001

AURAL SWEEP TEST SPECIFICATIONS:

• System Aural Sweep Test 6.0V Input 50 Hz to 20 kHz

• L.F. Aural Sweep Test 6.0V Input 40 Hz to 3 kHz

• H.F. Aural Sweep Test 2.83V Input 2 kHz to 20 kHz

PHYSICAL SPECIFICATIONS

• Enclosure dimensions: 19 7/16 x 9 3/4 x 9 3/4”

(H x W x D) 494 x 248 x 248mm

• Weight 43lbs. (19.5kg). Sold in Pairs.

WARRANTY:

• Refer to Warranty Statement packed with each product.

Owner's Manual

332661-001

Survey Card

331384-001

Warranty Card

331994-001

Upper Foam

332675-001

Lower Foam

332676-001 OWNER'S

MANUAL

Outer Carton

332677-001

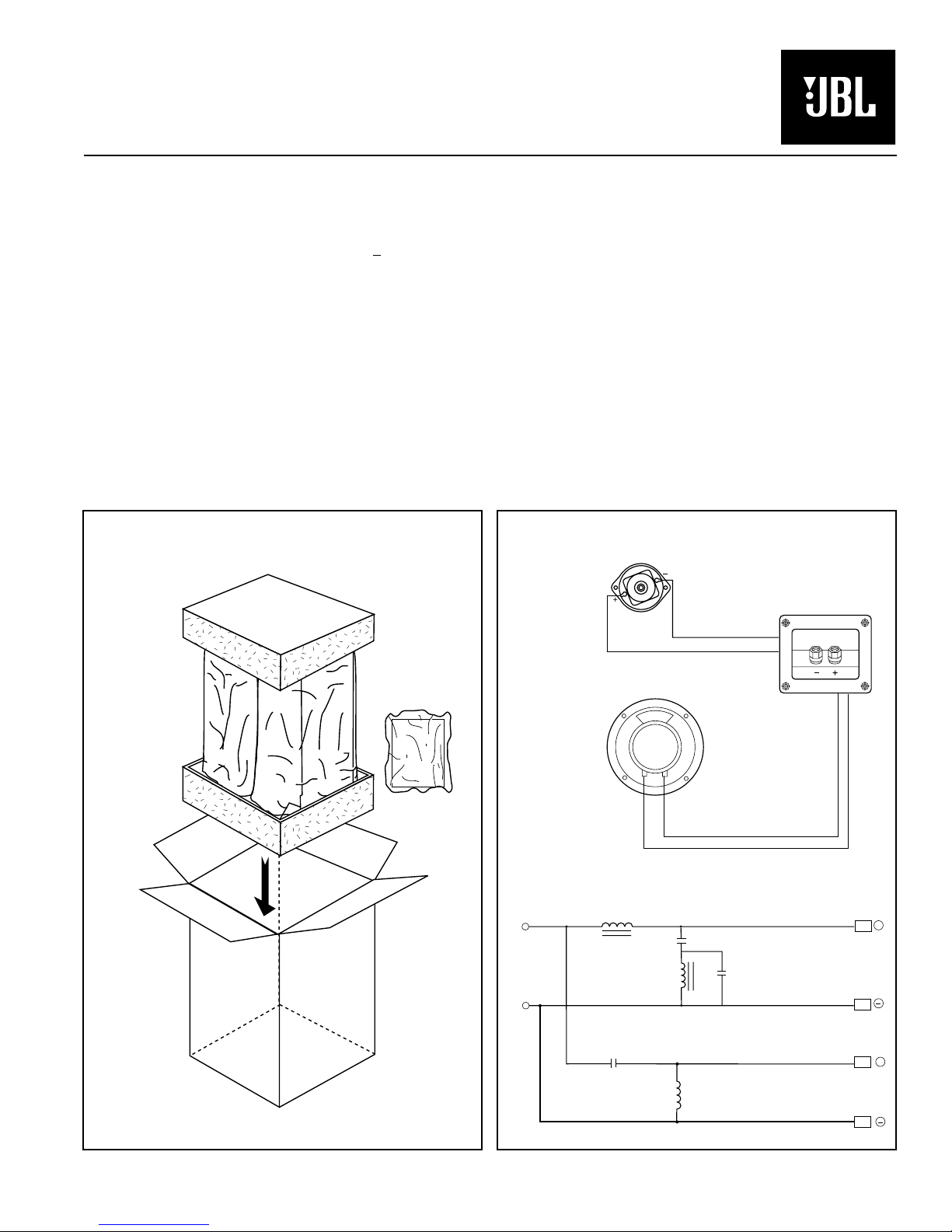

PACKAGING WIRING DIAGRAM

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797

HLS 810

YEL

High Frequency*

TW010B17/101829B

Low Frequency*

332651-001

GRN/BLK GRN

Network

332678-001

YEL/BLK

– +

HLS 810 SCHEMATIC

1.50 mH

0.33 mH

33 mfd 50V

30 mfd 50V

18" GREEN

18" GREEN/BLK

15" YELLOW

15" YELLOW/BLK

H.F.

L.F.

.250

.205

.110

.187

+IN

–IN

2.7 mfd 50V

INPUT

333249-001

Foilcal

332674-001

Grille Assembly

Crossover Network

332678-001

Cabinet (Not for Sale)

HLS 810

Screw (4) 61867

#6 x 3/4 OVHDPH Woofer*

332651-001

Tweeter*

TWO10B17/101829B

Screw (4)

#8 X 3/4"PANHD BLK

61868

Port Tube

70515-01

Logo

332665-002

Grille

Retainer (6)

333249-001

* See JBL Service Bulletin #JBL9703 for details regarding the removal and installation of drivers.

Terminal Cup

70442-01

Horn Not Available

Do Not Remove

COMPONENT EXPLODED VIEW

HLS 810

3-99

JBL Consumer Products, Inc. 250 Crossways Park Dr., Woodbury, New York 11797
