Iseo Zero1 Thesis 2.0 Standard Manual de usuario

THESIS 2.0

MANUALE ISTRUZIONI

Gentile Cliente,

grazie per aver scelto di accordarci la sua ducia utilizzando i

nostri prodotti. La ricerca e l’esperienza che FIAM ha acquisito

hanno portato alla realizzazione di un prodotto che al momento

offre il massimo risultato in termini di afdabilità e prestazioni.

Thesis 2.0 è disponibile nelle versioni NC e NA (normalmente

chiusa e normalmente aperta in caso di assenza di

alimentazione). Può essere montata sia verticalmente che

orizzontalmente ed è disponibile con tre differenti software, per

il funzionamento in modalità “stand alone”, “interblocco

manuale” oppure “interblocco automatico”.

Consulti il nostro catalogo prodotti o ci contatti per chiarire

qualsiasi dubbio tecnico o commerciale possa avere:

saremo ben lieti di fornirle tutte le informazioni necessarie.

Per conoscere al meglio il prodotto e sfruttare tutte le sue

prestazioni, legga e conservi questo manuale: le tornerà utile

per una nuova eventuale gestione, nonché per la sua ordinaria

manutenzione.

1-3

1. CARATTERISTICHE TECNICHE................................................................................................................................................ 1-5

1.1 Dimensioni e installazione serratura .................................................................................................................................... 1-6

1.2 Installazione serratura e cilindro........................................................................................................................................... 1-7

1.3 Dimensioni e installazione contropiastra ............................................................................................................................. 1-8

1.4 Regolazione contropiastra..................................................................................................................................................... 1-9

esempio di applicazione (varco singolo)............................................................................................................................... 1-10

esempio di interblocco manuale o automatico.................................................................................................................... 1-11

2. COLLEGAMENTI ELETTRICI .................................................................................................................................................... 1-12

2.1 Fissaggio dei cavi e del connettore ....................................................................................................................................... 1-13

3. MODALITÀ DI FUNZIONAMENTO............................................................................................................................................ 1-14

3.1 Funzionamento TOTAL............................................................................................................................................................ 1-14

3.2 Funzionamento FREE............................................................................................................................................................. 1-14

4. CONFIGURAZIONE DEL RELÈ................................................................................................................................................. 1-15

4.1 Congurazione e accesso al relè di programmazione ......................................................................................................... 1-16

5. REGOLAZIONE DEI TEMPI DI “CORTESIA” E DI “RITARDO CHIUSURA”............................................................................ 1-17

5.1 Regolazione del “tempo di cortesia” (T1) ............................................................................................................................. 1-17

5.2 Regolazione del “ritardo di chiusura” all’accostamento dell’anta (T2) .............................................................................. 1-17

6. COLLEGAMENTI IN INTERBLOCCO MANUALE O AUTOMATICO.......................................................................................... 1-18

7. CONFIGURAZIONE DI THESIS 2.0 CON LA GAMMA STYLOS .............................................................................................. 1-19

7.1 Congurazione e accesso ai jumpers di indirizzo bus.......................................................................................................... 1-19

7.2. Accesso ai pulsanti di programmazione............................................................................................................................... 1-20

INDICE

• La non osservanza di quanto descritto in questo manuale

pregiudica il corretto funzionamento della serratura, con la

conseguente perdita della garanzia del prodotto.

• Il prodotto può essere destinato solo all’uso per il quale

è stato espressamente concepito. Ogni altro uso è da

considerarsi improprio e pericoloso.

• È opportuno prevedere a monte dell’alimentatore, un

appropriato interruttore di sezionamento e protezione.

• Non usare la serratura come dima di foratura.

• Non verniciare o lubricare la serratura

• Vericare che il pistone sia sempre libero da attriti e pulito.

Nel caso si intenda pulire il pistone, non utilizzare materiali

che possano ltrare all’interno della serratura.

• Si consiglia di dotare l’anta di una molla chiudiporta con

regolazione del tratto nale, onde evitare le azioni di

rimbalzo della porta.

• In caso di assenza di alimentazione, l’elettropistone

versione NC può essere aperto solo meccanicamente

tramite il cilindro o la maniglia (ove prevista). Viceversa,

l’elettropistone versione NA senza alimentazione non può

essere chiuso meccanicamente.

• FIAM srl non è tenuta al rispetto delle condizioni di garanzia

qualora il prodotto risulti essere stato oggetto di modiche,

riparazioni o alterazioni da personale non autorizzato.

• Al ne di migliorare la qualità o per esigenze produttive e

commerciali, Fiam srl si riserva il diritto di apportare tutte le

modiche che riterrà opportune al prodotto e al manuale di

istruzioni senza preavviso, al ne di migliorarne la qualità o

per esigenze produttive e commerciali.

1-4

AVVERTENZE

• Entrata: 25/30/35 mm.

• Disponibile nelle versioni NC (normalmente chiusa) e NA

(normalmente aperta) in assenza di alimentazione.

• Disponibile con software di funzionamento per varco

singolo, per interblocco manuale bidirezionale e per

interblocco automatico bidirezionale (la comunicazione tra

le serrature in interblocco è cifrata)

• Tensione di alimentazione in corrente continua: 8÷30 Vdc

• Corrente massima assorbita durante il funzionamento: 1A

• Caratteristiche minime dell’alimentatore in corrente

continua: 8÷30 Vdc 15 W

• Canale di comunicazione: interfaccia seriale multipunto

“LOCKBUS” (3 li: alimentazione/dati)

• Comando apertura: ingresso optoisolato 8÷24Vdc/12Vac

• Relè di segnalazione: tensioni e correnti massime

applicabili 24 Vdc 1A/120 Vac 0.5 A

•

• Tempo di cortesia: programmabile da 1÷180 sec. (15 sec.

default)

• Tempo di richiusura all’accostamento dell’anta:

programmabile da 1÷60 sec. (1 sec. default)

• Temperatura minima e massima di funzionamento -20°C

+60°C (-4°F 140°F)

• Temperatura di stoccaggio -25°C + 70° C (-13°F 158°F)

• Sistema protettivo (grado IP) IP44

• Normativa di riferimento: EN 14846:2008

• Classicazione: 3 C 1 0 0 D 3 1 1

• Dimensioni della confezione: larghezza 38,5 cm/profondità

10 cm/altezza 4 cm

• Peso della confezione: 1,4 kg.

• Contenuto della confezione: serratura, contropiastra,

libretto istruzioni multilingue (IT/GB/FR/DE/ES), viti di

ssaggio, connettore con relativa protezione in gomma,

quadro maniglia 8 mm (se previsto).

1-5

1. CARATTERISTICHE TECNICHE

1.1 DIMENSIONI E INSTALLAZIONE SERRATURA

1-6

ø14

25 / 30 / 35

1515

38 / 43 / 48

61,5

8533

296

371

22/27/32

295

341

ATTENZIONE

Prestare attenzione a

non danneggiare il cavo

durante l’installazione.

(vedi nota a pag. 12/13)

1.2 INSTALLAZIONE SERRATURA E CILINDRO

1-7

ATTENZIONE

Utilizzare solo cilindri a pro-

lo europeo, camma DIN. Se

si utilizzano cilindri dotati di

camma antistrappo posizio-

nata a 30° o 45°, orientare

la camma come indicato in

gura.

La posizione rafgurata si

deve ottenere con la chiave

disinserita.

La non osservanza di quan-

to sopra pregiudica il cor-

retto funzionamento della

serratura.

Dopo aver ssato il

cilindro nella relativa

sede, bloccarlo con

la vite in dotazione.

ø18

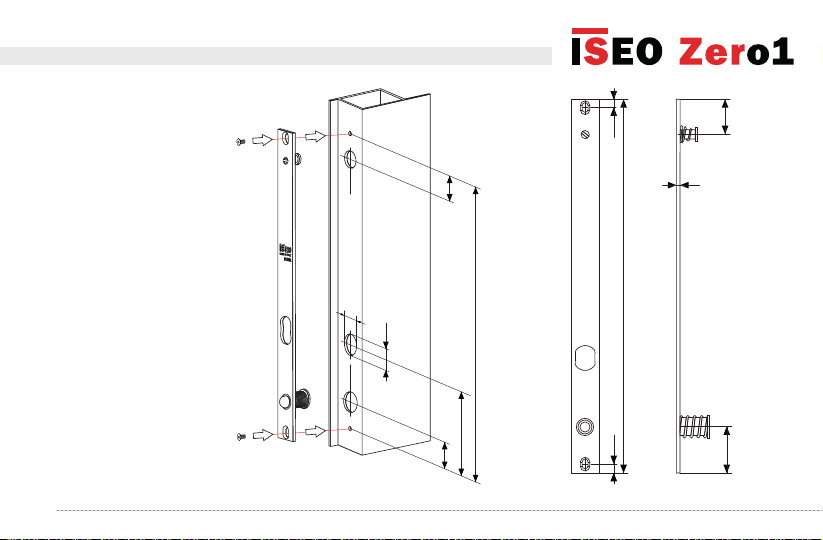

1.3 DIMENSIONI E INSTALLAZIONE CONTROPIASTRA

1-8

NOTA

Fissare correttamente la

contropiastra afnchè, a

installazione ultimata con

porta chiusa, il pistone

risulti libero da attriti con

la contropiastra stessa.

Il mancato utilizzo della

sfera di allineamento anta

(in dotazione) pregiudica il

corretto funzionamento.

315

33 24

ø19

ø23

330 7,5

31,5

7,5

40,5

1.4 REGOLAZIONE CONTROPIASTRA

1-9

Regolare il sensore di “riscontro anta” (1)

a una distanza massima dal frontale della

serratura di 5 mm. Distanze superiori a

quanto indicato pregiudicano il corretto

funzionamento della serratura in fase di

richiusura automatica del pistone.

Regolare la sporgenza della sfera di allinea-

mento anta (2), agendo con un cacciavite in

senso orario o antiorario.

Regolare la forza di spinta della sfera (3). Per

questa operazione inserire un piccolo cac-

ciavite nel foro della sfera no a raggiungere

la vite posta sul tappo in ottone. Ruotare in

senso antiorario per aumentare la forza di

spinta, orario per diminuirla.

NOTA

Prestare attenzione a non eccedere nel ruo-

tare in senso orario il cacciavite, (3) in quanto

si rischia di svitare il tappo posteriore che tie-

ne la molla inserita nel gruppo.

2/3

1-10

Esempio di applicazione (varco singolo)

1. Serratura Thesis 2.0

2. Contropiastra serratura

3. Cilindro

4. Tastiera serie Stylos

5. Passacavo

6. Pulsante apertura

7. Chiuporta

8. Alimentatore

L’immagine a lato ha l’unico scopo di fornire un esempio di

applicazione del prodotto.

Consulti il catalogo per vericare tutti gli accessori disponibili

per la serie Thesis 2.0 o ci contatti per chiarire qualsiasi

dubbio tecnico o commerciale.

Esterno Interno
