Invacare 6358E Instrucciones de montaje

Part No. 1061347 1MOBILE SHOWER CHAIR

Mobile Shower Chair

Assembly, Installation and Operating Instructions

Model No. 6358E

SAVE THESE INSTRUCTIONS

NOTE: Check ALL parts for shipping damage. In case of shipping damage, DO NOT use. Contact

Carrier/Dealer for further instruction.

SAFETY SUMMARY

To ensure the safe installation, operation and use of the Mobile Shower Chair,

these instructions MUST be followed:

WARNING

DO NOT install or use this equipment without first reading and

understanding these instructions. If you are unable to understand the

Warnings, Cautions or Instructions, contact a healthcare professional,

dealer or technical personnel before attempting to install this equipment -

otherwise, injury or damage may occur.

Always inspect the Mobile Shower Chair to ensure that it is properly

positioned and stable before using.

Ensure that all hardware is tight at all times.

Mobile Shower Chair is NOT to be used as a transfer bench or transfer

device.

Users with limited physical capabilities should be supervised or assisted

when using the mobile shower chair.

Improper loading may result in Mobile Shower Chair tipping over. Ensure

user weight is evenly distributed when seated.

Inspect and clean wheels periodically to maintain proper operation.

The mobile shower chair has a recommended weight limit of 250 lbs.

Invacare products are specifically designed and manufactured for use in

conjunction with Invacare accessories. Accessories designed by other

manufacturers have not been tested by Invacare and are not recommended

for use with Invacare products

INSTALLATION WARNING

After ANY adjustments, repair or service and before use, make sure all

attaching hardware is tightened securely - otherwise injury or damage may

occur.

MOBILE SHOWER CHAIR 2PART NUMBER 1061347

ASSEMBLING THE SHOWER CHAIR (FIGURE 1)

NOTE: Refer to the WARNINGS in the SAFETY SUMMARY of this instruction sheet.

1. UNPACK CAREFULLY - Remove plastic from the end of the foot support tube

(Item 1) and locate the package of screws and nuts.

2. Position the rear of the foot support tube (Item 1) so that it is aligned with the

mounting holes in the rear of the side frame (Item 5). Bolt it to the rear side frame

with the two screws (Item 16) and two locknuts (Item 15).

NOTE: Foot support (Item 1) should be positioned inside of the front legs and outside of the rear

legs.

IMPORTANT: Tighten the screws (Item 17) and slotted rivnut (Item 18). They are assembled

loosely to ease assembly of the foot support tube.

3. Align the holes in the back frame tube (Item 10) with the holes inside the frame

(Item 5). Bolt together with the four screws (Item 14), and four nuts (Item 4).

4. Ensure that all nuts and screws are tight and that the chair is stable before use.

INSTALLING AND REMOVING COMMODE SEAT

AND LID

NOTE: Refer to the WARNINGS in the SAFETY SUMMARY of this instruction sheet.

1. Align toliet seat ring clamps onto back frame rail (Item 6). Push down on seat (Item

12) until it snaps firmly into place.

NOTE: Each clamp should set outside the pail holders.

2. When removing seat, simply grasp the back corner and lift up firmly.

NOTE: When you snap the seat on the commode frame, you will notice that the seat is very safe

and secure. If you desire the seat to pivot easier, you may lubricate the rear seat rail area with a

very small amount of Vaseline®or furniture polish.

3. Wheel locks are provided on two (2) casters. To operate, depress the “lock lever”

to lock wheels; to unlock wheels, depress the release lever.

CLEANING THE COMMODE SEAT AND LID

Use a soft, damp cloth and mild soap for cleaning.

MOBILE SHOWER CHAIR

Part No. 1061347 3MOBILE SHOWER CHAIR

MOBILE SHOWER CHAIR

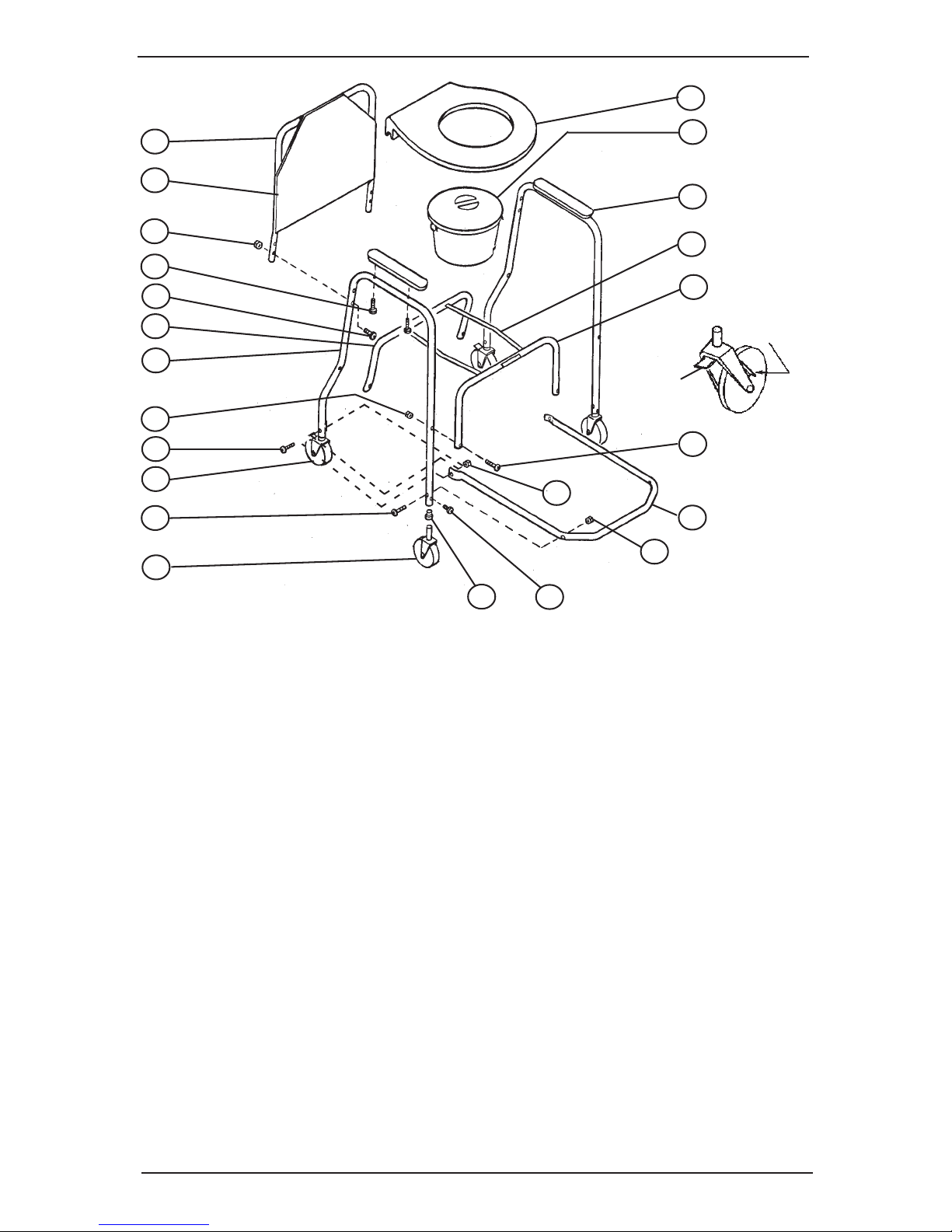

FIGURE 1 - ASSEMBLING THE SHOWER CHAIR/ INSTALLING AND

REMOVING COMMODE SEAT AND LID

FRONT OF

CHAIR

PARTS LIST

ITEM DESCRIPTION

1. Foot Support Tube

2. 5” Caster Assembly w/o wheel Lock

5” Caster Assembly w/ wheel lock

3. Pail with Lid

4. N.E. Nut with Nylon (1/4”-20)

5. Side Frame

6. Seat Rail - Front

Seat Rail - Rear

7. Screw Ph Hd Mach (#10-32X1/2”)

8. Armrest - 2 pc Desk Length

9. Pail Holder-Aluminum

10. Back Frame Tube

11. Upholstery - Nylon Back

12. Toilet Seat Ring

13. Locknut (1/4”-20)

14. Screw Ph Rd Hd (1/4”-20X2-1/4”)

15. Locknut (#10-32)

16. Screw Ph Rd Hd (#10-32X1-3/8”)

17. Screw (#10-32x1-3/4”)

18. Ph. Pan Head Screw (#8-32x5/16”)

19. Screw Ph. Hd. (1/4”-20x1-1/4”)

20. Caster Bearing Sleeve

21. Rivnut (#10-32)

LOCK

LEVER

RELEASE

LEVER

MOBILE SHOWER CHAIR 4PART NUMBER 1061347

Chaise Douche-Toilettes Mobile

Installation, Assemblage, et Mode d’emploi

Réf. 6358E

CONSERVEZ CES INSTRUCTIONS

REMARQUE: Vérifiez que TOUTES les pièces sont intactes. En cas de dommages causés par le

transport N’UTILISEZ PAS le produit. Contactez votre transporteur ou votre distributeur pour obtenir

les instructions nécessaires.

RÈGLES DE SÉCURITÉ

Pour garantir la sécurité de l’installation, du fonctionnement et de l’utilisation de la

chaise de douche mobile, veuillez respecter les instructions suivantes:

ATTENTION

Ne pas utiliser ce produit sans avoir au préalable lu et compris ce manuel.

Si vous avez des difficultés à comprendre les avertissements et les

instructions, contactez un professionnel du secteur médical (MEDECIN,

THERAPEUTE), votre revendeur ou personnel technique, avant d’utiliser

ce matériel. Dans le cas contraire, des liaisons ou des dégâts matériels

pourraient en résulter.

Avant toute utilisation, vérifier toujours que la Chaise de Douche Mobile

est bien positionnée et stable.

Toujours s’assurer que les vis et écrous sont bien serrés.

Cette Chaise de Douche Mobile ne doit pas être utilisée en tant que banc

de transfert ou comme outil de transfert.

Tout utilisateur dont la capacité physique est limitée doit être surveillé ou

assisté pendant chaque utilisation.

Une surcharge ou mauvaise charge peut engendrer une casse de cette

chaise de douche mobile. Assurez-vous de la bonne répartition du poids de

l’utilisateur lorsqu’il est assis.

Examinez et nettoyer les roulettes périodiquement pour maintenir la

longévité de votre chaise.

Les produits Invacare sont spécifiquement conçus et fabriqués pour être

utilisés avec les accessoires Invacare. Les accessoires conçus par d’autres

fabricants n’ont pas été testés par Invacare et leur utilisation avec les

produits Invacare n’est pas recommandée.

AVERTISSEMENT POUR L’INSTALLATION

Après TOUT réglage, réparation ou entretien, et AVANT toute utilisation,

assurez-vous que toutes les vis et écrous de fixations sont bien serrés, des

liaisons ou des dégâts matériels pourraient en résulter.

Part No. 1061347 5MOBILE SHOWER CHAIR

ASSEMBLAGE DE LA CHAISE DE DOUCHE (SHEMA 1)

REMARQUE : Référez-vous aux précautions mises en valeur dans le résumé de ce manuel.

1. DEBALLER SOIGNEUSEMENT – Enlever l’emballage plastique du bout du tube

repose-pied (Pièce 1) et ouvrez le sachet de vis et écrous.

2. Mettez en ligne l’arrière du tube repose-pied (Pièce 1) avec les trous à l’arrière du

flanc (Pièce 5). Fixer le tube repose-pied à l’arrière des flancs avec les deux vis

(Pièce 16) et les deux écrous (Pièce 15).

REMARQUE : Le tube repose-pied doit être positionné à l’intérieur des tubes avant et à l’extérieur

des tubes arrière de flancs.

3. Mettez en ligne les trous à l’arrière du tube du dossier (Pièce 10) avec les trous des flancs

(Pièce 5). Verrouillez avec les quatre vis (Pièce 14) et les quatre écrous (Pièce 4).

4. VERIFICATION DE SÉCURITÉ! Assurez-vous que toutes les vis et que tous les

écrous sont bien serrés et que la chaise soit rigide et complètement stabilisée.

POUR INSTALLER ET ENLEVER LE SIEGE ET

L’ABATTANT

1. Mettez en ligne les clips du siège avec le tube arrière de la base (Pièce 6). Appuyez

sur le siège (Pièce 12) pour le clipser sur le tube.

REMARQUE: Chaque clip doit être à l’extérieur des tubes appui-seau.

2. Pour enlever le siège, saisissez le coin arrière du siège et levez-le.

REMARQUE: En fixant le siège au tube, vous noterez que le siège est très stable. Si vous préférez

que le siège pivote, lubrifiez le tube.

3. Deux des roulettes ont des freins. Pour freiner, appuyer sur le levier du frein; pour

les libérer, appuyez sur le volet de déblocage.

NETTOYAGE DU SIEGE ET DU COUVERCLE DE LA

CHAISE PERCEE

Pour nettoyer, utiliser un linge doux avec de l’eau et du savon.

CHAISE DOUCHE-TOILETTES MOBILE

MOBILE SHOWER CHAIR 6PART NUMBER 1061347

CHAISE DOUCHE-TOILETTES MOBILE

PIECES DETACHEES

N° DESCRIPTION

1 Tube de repose-pied

2 Roulette 5’’ sans frein

3 Roulette 5’’ avec frein

4 Ecrou

5 Flanc latéral

6 Tube de châssis avant

Tube de châssis arrière

7 Vis accoudoir

8 Accoudoir

9 Support de Seau – Aluminium

10 Tube de Dossier

11 Dossier Nylon

12 Lunette de toilette

13 Ecrou (1/4’’-20)

14 Vis (1/4’’-20x2-1/4’’)

15 Ecrou (#10-32)

16 Vis (#10-32x1-3/8’’)

17 Vis (#10-32x1-3/4’’)

18 Vis (#8-32x5/16’’)

19 Vis (1/4’’-20x1-1/4’’)

20 Roulement support de roulette

21 Ecrou (#10-32)

VOLET DE

BLOCAGE

LEVIER DE

FREIN

SCHÉMA 1 : ASSEMBLAGE DE LA CHAISE DE DOUCHE/INSTALLATION

ET DESINSTALLATION DU SIEGE TOILETTE ET DU SEAU

DEVANT DE

LA CHAISE

Part No. 1061347 7MOBILE SHOWER CHAIR

Silla de Ducha

Instalación, Montaje e Instrucciones de Uso

WC REF. 6358E

CONSERVE ESTAS INSTRUCCIONES

NOTA: Revise TODOS los componentes por si sufrieron cualquier daño durante el transporte. Si

así fuera, NO utilice la silla. Comuníquese con su distribuidor/empresa de transportes para obtener

mayor información.

PAUTAS DE SEGURIDAD

Las siguientes recomendaciones le ayudarán a usar la silla de ducha - WC

de forma segura:

ATENCIÓN

NO UTILICE la silla sin haber leído y entendido este manual. En caso de no

entender las advertencias y las instrucciones, contacte con un profesional

especializado distribuidor o técnico antes de utilizar la silla - en caso

contrario, podrían producirse lesiones o daños materiales.

Antes de utilizar la silla de ducha compruebe que está correctamente

posicionada y es estable.

La tornillería debe estar correctamente fijada.

La silla de ducha NO debe ser utlizada como tabla o silla de transferencia.

Aquellos usuarios que tengan limitaciones de movilidad tienen que utilizar

la silla ayudados por una tercera persona.

Distribuir el peso de forma incorrecta puede provocar el vuelco de la silla.

Compruebe que el peso está correctamente distribuido al sentarse.

Revise y limpie periódicamente las ruedas para así obtener un uso correcto.

Esta silla está recomendada para usuarios con un peso inferior a los 114 Kg.

Los productos Invacare están específicamente diseñados y fabricados para

ser usados junto con los accesorios Invacare. Invacare no ha probado los

accesorios diseñados por otros fabricantes y por lo tanto no se recomienda

el uso de los mismos con los productos Invacare.

ADVERTENCIAS SOBRE LA INSTALACION

Después de CUALQUIER ajuste, reparación o servicio, y ANTES de usarla,

asegúrese de que todas las piezas están debidamente apretadas. En caso

contrario podrían producirse lesiones o daños materiales.

MOBILE SHOWER CHAIR 8PART NUMBER 1061347

MONTAJE DE LA SILLA DE DUCHA (FIGURA 1)

Nota: Refierase a las advertencias de este SUMARIO DE SEGURIDAD

1. DESEMBALE LA SILLA CON CUIDADO - retire el plástico que cubre los reposapiés

(Ref. 1) y localice bolsa que contiene la tornillería

2. Presente el tubo del reposapiés de manera que los extremos del tubo coincidan con

los montantes de las ruedas traseras (Ref.5). Fije los extremos con dos tornillos

(Ref.16) y dos tuercas (Ref.15).

NOTA: El tubo del reposapiés (Ref.1) debe colocarse por el interior de las patas delanteras y por

la parte exterior de las patas traseras.

IMPORTANTE: Apriete los tornillos (Ref.17) y los anclajes (Ref.18). Estas piezas no vienen

de fábrica atornilladas.

3. Coloque los montantes del respaldo (Ref.10) en los tubos traseros (Ref.5). Fíjelos

con los tornillos (Ref.14) y tuercas (Ref.4) correspondientes.

3. Toda la tornillería de la silla debe estar perfectamente anclada. La estructura de la

silla debe ser rígida y proporcionar estabilidad.

INSTALACIÓN Y DESMONTAJE DEL ASIENTO Y LADEL ASIENTO Y LA

DEL ASIENTO Y LADEL ASIENTO Y LA

DEL ASIENTO Y LA

TAPATAPA

TAPA

NOTA: Refiérase a la ADVERTENCIAS de este SUMARIO DE SEGURIDAD.

1. Alinear las abrazaderas del asiento en la parte trasera del chasis (Ref.6). Presione el

asiento hacia abajo (Ref.12) hasta que quede firmemente anclado.

NOTA: Cada abrazadera tiene que colocarse por el exterior de los soportes de la cubeta.

2. Cuando quiera extraer el asiento, sujételo por la parte trasera y tire del mismo hacia

arriba.

NOTA: Cuando ancle el asiento en el chasis, notará que queda sujeto con firmeza. Si quiere que

el asiento gire fácilmente, aplique un poco de aceite de vaselina o cera en la parte trasera del rail.

3. La silla incorpora freno en dos (2) de las ruedas. Para bloquear la silla presione las

placas de freno hacia abajo. Si quiere desfrenar la silla tire de las placas hacia arriba.

LIMPIEZA DEL ASIENTO Y LA TAPA DE LA SILLA DE

INODORO

Para limpiar el asiento use un paño suave húmedo con un poco de jabón.

SILLA DE DUCHA

Part No. 1061347 9MOBILE SHOWER CHAIR

SILLA DE DUCHA

DESPIECE

REFERENCIA DESCRIPCIÓN

1Tubo de reposapiés

2 Rueda de 5” sin freno

Rueda de 5” con freno

3 Cubeta con tapa

4 Tornillo (¼”-20)

5 Flanco lateral

6 Tubo chasis delantero

Tubo chasis trasero

7 Tornillo estrella (#10-32x½”)

8 Goma de reposa brazo escritorio

9 Soporte de cubeta de aluminio

10 Montante de respaldo

11 Tapicería de respaldo nylon

12 Asiento WC

13 Tuerca (¼”-20)

14 Tornillo estrella (¼”-20x2¼”)

15 Tuerca (#10-32)

16 Tornillo estrella (#10-32x1-3/8”)

17 Tornillo (#10-32x1-¾”)

18 Tornillo estrella (#8-32x5/16”)

19 Tornillo estrella (¼”-20x1-¼”)

20 Rodamiento rueda delantera

21. Tornillo (#10-32)

FIGURA 1 – MONTAJE DE LA SILLA DE DUCHA / MONTAJE Y

DESMONTAJE DEL INODORO

PALANCA DE

DESENGANCHE

PALANCA DE

ENGANCHE

MOBILE SHOWER CHAIR 10 PART NUMBER 1061347

NOTES / NOTAS

Otros manuales para 6358E

Tabla de contenidos

Idiomas:

Otros manuales de Silla de ruedas de Invacare

Invacare

Invacare TDX SP2 series Manual de usuario

Invacare

Invacare Storm4 X-plore Manual de usuario

Invacare

Invacare ASBA Manual de usuario

Invacare

Invacare Pronto M6 Manual de instrucciones

Invacare

Invacare Action 1 R Manual de usuario

Invacare

Invacare G50 Instrucciones de funcionamiento

Invacare

Invacare LiNX DLX-REM400 Manual de usuario

Invacare

Invacare esprit action4 NG Manual de usuario

Invacare

Invacare Pronto M71 Base Manual

Invacare

Invacare rea azalea assist Manual de usuario

Invacare

Invacare Action 3 Junior Manual de usuario

Invacare

Invacare Tornado Manual de usuario

Invacare

Invacare Apollo Manual de usuario

Invacare

Invacare esprit action4 NG Manual de usuario

Invacare

Invacare Aquatec PICO GREEN Series Manual de usuario

Invacare

Invacare Action 2000 Manual de operación y mantenimiento

Invacare

Invacare H720T4C Manual de usuario

Invacare

Invacare Wheeler Manual de usuario

Invacare

Invacare Nutron R50LX Manual de usuario

Invacare

Invacare Top End T-3 Tennis Adjustable Instrucciones de funcionamiento

Invacare

Invacare 2GT Manual de instrucciones

Invacare

Invacare Wheelchair Atlas Instrucciones de funcionamiento

Invacare

Invacare Solara Limited Manual de usuario

Invacare

Invacare Mirage Manual de usuario

Manuales populares de Silla de ruedas de otras marcas

Otto Bock

Otto Bock Skippi plus Manual de usuario

SORG

SORG LoopSORG 802 Manual de usuario

Designability

Designability WizzyBug Instrucciones de instalación

Vermeiren

Vermeiren RAPIDO Manual de usuario

Excel

Excel G5 KIDS 0285 Manual de usuario

M. Bartels

M. Bartels SA-3 Manual de usuario

nino robotics

nino robotics NIno Manual de usuario

Vermeiren

Vermeiren Turios Manual de usuario

Nova

Nova TKW-12 Manual de usuario

BCW

BCW Advantage Manual de usuario

You-Q

You-Q Luca Manual de usuario

interco

interco Ortolight Standard Manual de instrucciones

Nova

Nova 7190L Manual de usuario

Vermeiren

Vermeiren EZ1 Manual de usuario

PaceSaver

PaceSaver Scout M-300 Manual de usuario

Drive Medical

Drive Medical Silver Sport SSP218DDA-SF Manual de usuario

Rehadapt

Rehadapt Light 3D Manual de usuario

Excel

Excel Mobil Manual de usuario
